行业痛点：传统PLC的“无网口”困境

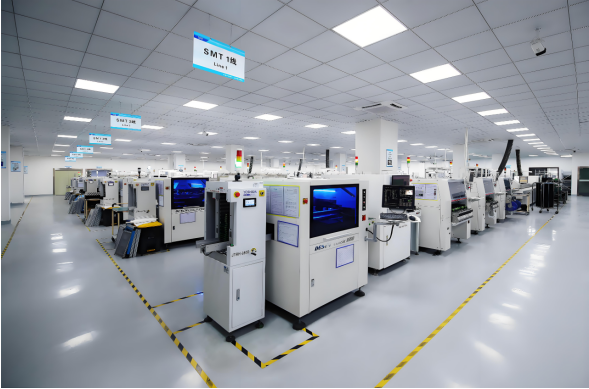

在电子制造行业，生产数据的实时采集与分析是实现智能制造的核心基础。某大型电子车间主要生产智能手机主板，车间内多条SMT生产线、插件线均采用西门子S7-300系列PLC进行设备控制——其中主力控制器为西门子CPU315-2DP（型号6ES7315-2AH14-0AB0），配套SM321数字量输入模块（6ES7321-1BH02-0AA0）、SM322数字量输出模块（6ES7322-1BH01-0AA0）及SM331模拟量输入模块（6ES7331-7KF02-0AB0），负责管控贴片机、回流焊炉、AOI检测设备的运行逻辑。

然而，西门子S7-300系列PLC（尤其是早期型号）未集成以太网接口，仅支持MPI（多点接口）和PROFIBUS-DP总线通讯。这导致车间面临三大痛点：

1. 数据采集滞后：传统通过PROFIBUS-DP总线连接上位机的方式，数据刷新周期长达2-3秒，无法满足MES系统对实时生产状态（如设备稼动率、产能数据）的监控需求；

2. 扩展成本高：若更换带网口的新型PLC（如S7-1200/1500系列），需重新编写程序、更换I/O模块，单条产线改造成本超10万元，且停产改造会影响订单交付；

3. 协议兼容性差：车间MES系统（基于甲骨文MES套件）仅支持TCP/IP协议的数据接入，而PLC原生的MPI/DP协议需通过专用网关转换，稳定性差且调试复杂。

解决方案：捷米特ETH-S7300-JM01 MPI以太网通讯处理器的“桥梁”作用

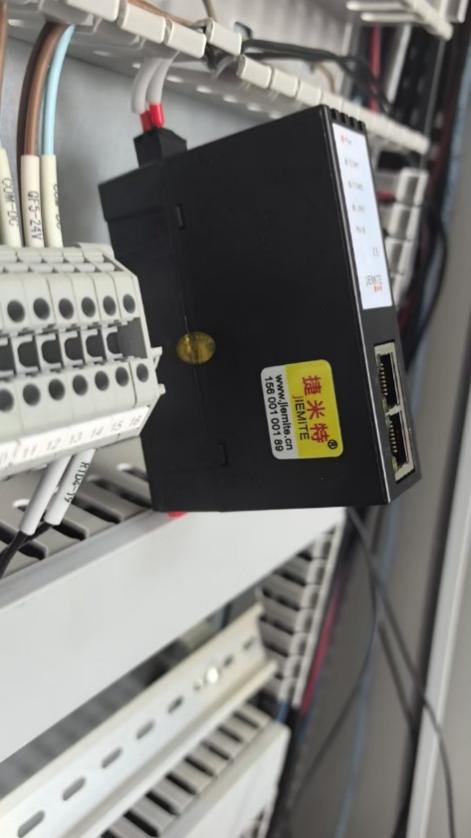

为解决“无网口”痛点，车间技术团队经调研测试，选择捷米特（JMT）的ETH-S7300-JM01 MPI以太网通讯模块作为核心升级部件。该模块专为西门子S7-300 PLC设计，具备以下特性：

· 硬件接口：一端通过MPI/DP接口直接连接S7-300 PLC的通讯端口，另一端集成10/100M自适应以太网口，支持TCPClient/Server模式；

· 协议支持：内置西门子S7通讯协议（S7COMM），可直接读取PLC内部的输入/输出（I/Q）、定时器（T）、计数器（C）及数据块（DB）数据，无需修改PLC原有程序；

· 稳定性：工业级设计（-40℃~85℃工作温度，IP30防护），支持断线重连和数据缓存，适配电子车间多粉尘、强电磁干扰的环境。

实施过程：从硬件部署到数据打通的全流程

1.设备清单与拓扑设计

本次改造涉及的核心设备包括：

· 控制层：西门子S7-300 PLC（CPU315-2DP）及配套I/O模块；

· 通讯层：捷米特ETH-S7300-JM01 MPI以太网通讯模块（数量：6台，每条产线1台）、华为S1700-24GR工业交换机（2台，冗余部署）；

· 管理层：MES服务器（戴尔PowerEdgeR750）、数据采集终端（研华IPC-610L）。

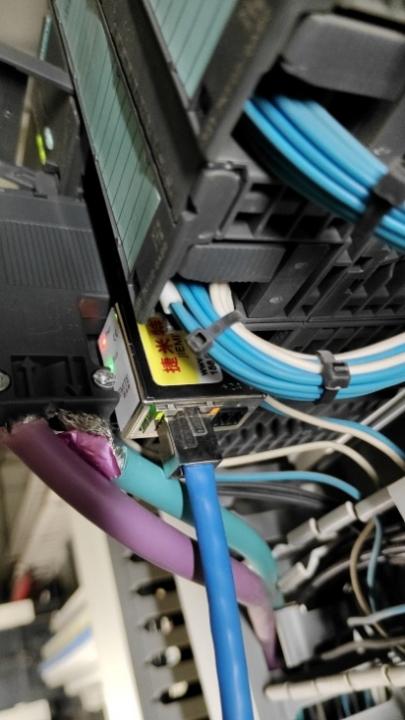

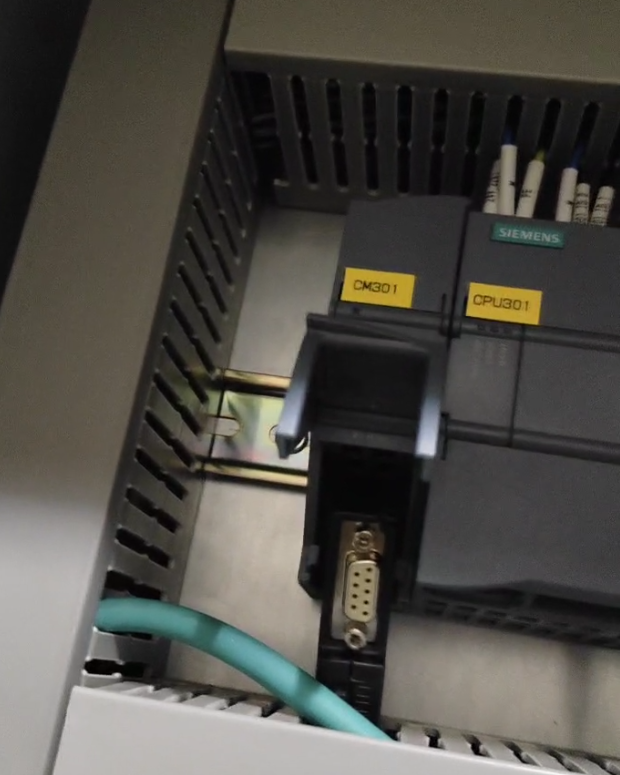

网络拓扑采用“星型结构”：每台ETH-S7300-JM01 MPI以太网模块通过MPI电缆（西门子6ES7901-0BF00-0AA0）连接PLC的MPI端口，模块以太网口通过超五类网线接入车间局域网交换机，交换机再通过光纤链路连接至MES服务器所在的中控室网络，实现“PLC→以太网模块→交换机→MES”的层级数据传输。

2.模块配置与参数匹配

ETH-S7300-JM01 MPI以太网通讯模块的配置通过捷米特专用软件“JMT-ETH-ConfigV2.3”完成，关键步骤如下：

· 基础参数设置：为模块分配静态IP（如192.168.1.101~106，与MES服务器IP192.168.1.200同网段），子网掩码255.255.255.0，网关192.168.1.1；设置MPI通讯速率为187.5kbps（与PLC的MPI端口速率一致），PLC地址设为2（默认值，与车间PLC地址规划匹配）。

· 数据点映射：根据MES需求，定义需采集的12类关键数据，包括：

o 设备运行状态（DB1.DBX0.0：1=运行，0=停机）；

o 实时产量（DB1.DBW2：整数型，单位：片）；

o 回流焊炉温度（DB2.DBD4：浮点型，单位：℃）；

o AOI检测不良数（DB3.DBW0：整数型）；

o 设备报警代码（DB4.DBW2：整数型，如1001=电机故障）。

软件支持“地址拖拽式”配置，无需手动编写通讯代码，映射完成后生成XML格式配置文件，导入模块即可生效。

· TCP通讯设置：将模块设为TCPClient模式，目标IP指向MES服务器（192.168.1.200），端口号502（MES系统预设的ModbusTCP端口），数据发送周期设为100ms（满足实时性要求），并启用“断网缓存”功能（缓存容量1000条，网络恢复后自动补发）。

3.MES端对接与调试

MES系统侧通过定制开发的“PLC数据接入服务”接收模块发送的数据，该服务基于C#语言开发，采用Socket通讯机制，核心功能包括：

· 数据解析：将模块发送的二进制数据流（遵循S7COMM协议格式）解析为可读的生产数据，如将DB1.DBW2的十六进制值0x03E8转换为十进制1000（即产量1000片）；

· 异常处理：当接收超时（超过3秒未收到数据）时，触发报警并记录日志，同时向模块发送“重传指令”；

· 数据存储：解析后的数据实时写入MES数据库（Oracle19c），供生产看板、报表分析模块调用。

调试阶段重点验证了三项指标：

· 通讯稳定性：连续72小时测试，模块与MES的通讯中断次数为0，数据丢包率<0.01%；

· 实时性：数据从PLC到MES的传输延迟稳定在150-200ms，满足车间“秒级监控”需求；

· 兼容性：模块采集的数据与PLC编程软件（STEP7V5.6）监控的实时值一致，误差率为0。

应用效果：从“数据孤岛”到“透明化生产”

改造完成后，车间实现了三大提升：

1. 生产效率提升：MES系统可实时监控每条产线的设备状态，当某台贴片机出现“供料不足”报警（代码2003）时，系统自动推送消息至物料员的PDA，响应时间从原来的5-8分钟缩短至1分钟内，设备稼动率提升8%；

2. 质量追溯优化：通过采集AOI检测的不良数据，MES可实时统计不良率，当某批次主板不良率超过3%时，自动触发停线检查，减少返工成本约12万元/月；

3. 改造成本可控：单条产线改造仅需ETH-S7300-JM01 MPI以太网通讯处理器，仅为更换新型PLC方案的5%，且改造可在设备换班间隙完成，无需停产。

总结

捷米特ETH-S7300-JM01 MPI以太网通讯模块通过“即插即用”的方式，完美解决了西门子S7-300 PLC无网口的行业痛点，为电子车间搭建了从控制层到管理层的实时数据通道。该方案不仅降低了数字化改造的成本与风险，更验证了“老旧设备升级无需全盘替换”的可行性，为同类制造企业的智能制造转型提供了可复制的参考范例。
