一、项目概况与核心痛点

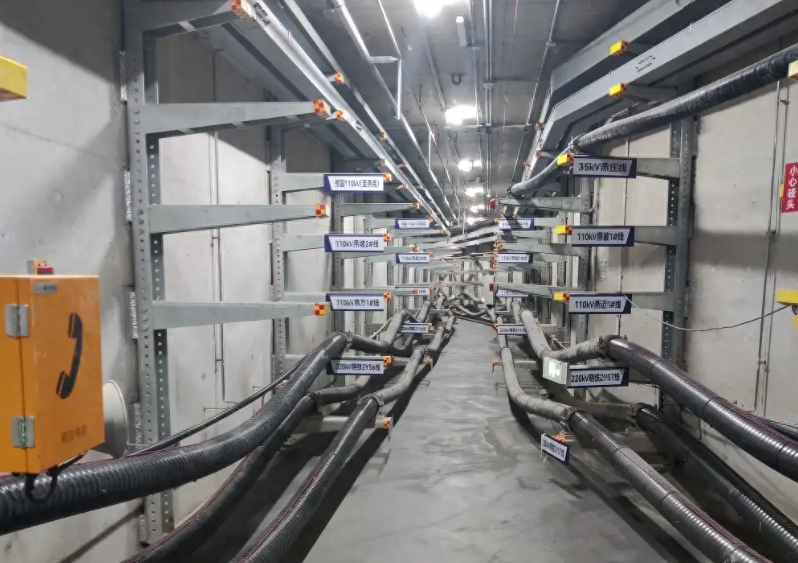

本项目为某新区城市综合管廊智能化监控系统升级工程，管廊总长3.2公里，涵盖电力舱、燃气舱、综合舱三大舱体，部署风机、排水泵、电动阀门、气体传感器、温湿度传感器、液位传感器等设备共76台套，核心控制采用欧姆龙CP1L系列PLC。该PLC自带RS232/RS485串口，默认使用欧姆龙Hostlink协议，负责采集管廊内气体浓度、温湿度、液位、设备运行状态等数据，执行通风、排水、阀门开关、报警联动等逻辑控制，满足城市管廊24小时不间断安全运行要求。

系统配置3台西门子触摸屏，分别布置于管廊入口值守点、中段检修口、末端控制箱，用于现场参数查看、设备启停、故障复位；1台上位机部署于城市管廊运维管理中心，搭载SCADA监控平台，实现全管廊设备集中监控、数据存储、异常报警、历史追溯与远程运维。

改造前系统存在三大核心痛点：

1. 协议不兼容，通讯完全隔离：PLC采用Hostlink协议，触摸屏为Modbus协议，上位机使用TCP/IP协议，三者无法直接互通，形成“通讯孤岛”，现场与中心数据无法实时交互，安全隐患无法及时上报。

2. 多终端无法并发管控：PLC串口仅支持单路连接，3台触摸屏与1台上位机无法同时在线，现场操作与中心监控相互冲突，指令延迟、数据丢包频繁，只能依靠人工每1小时巡回检查，响应滞后、风险极高。

3. 管廊环境特殊，布线难度大：管廊狭长、空间封闭、潮湿多尘、电磁干扰强，传统有线通讯线缆易受潮腐蚀、破损短路，故障排查困难；PLC程序调试必须进入管廊现场连接，耗时费力、安全风险大，不符合城市管廊高效运维要求。

二、设备选型与实施过程

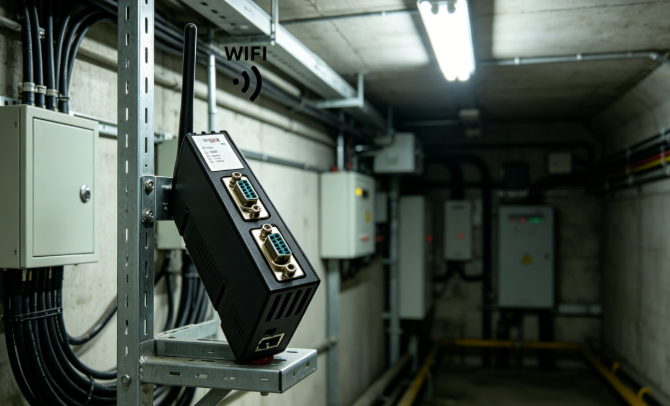

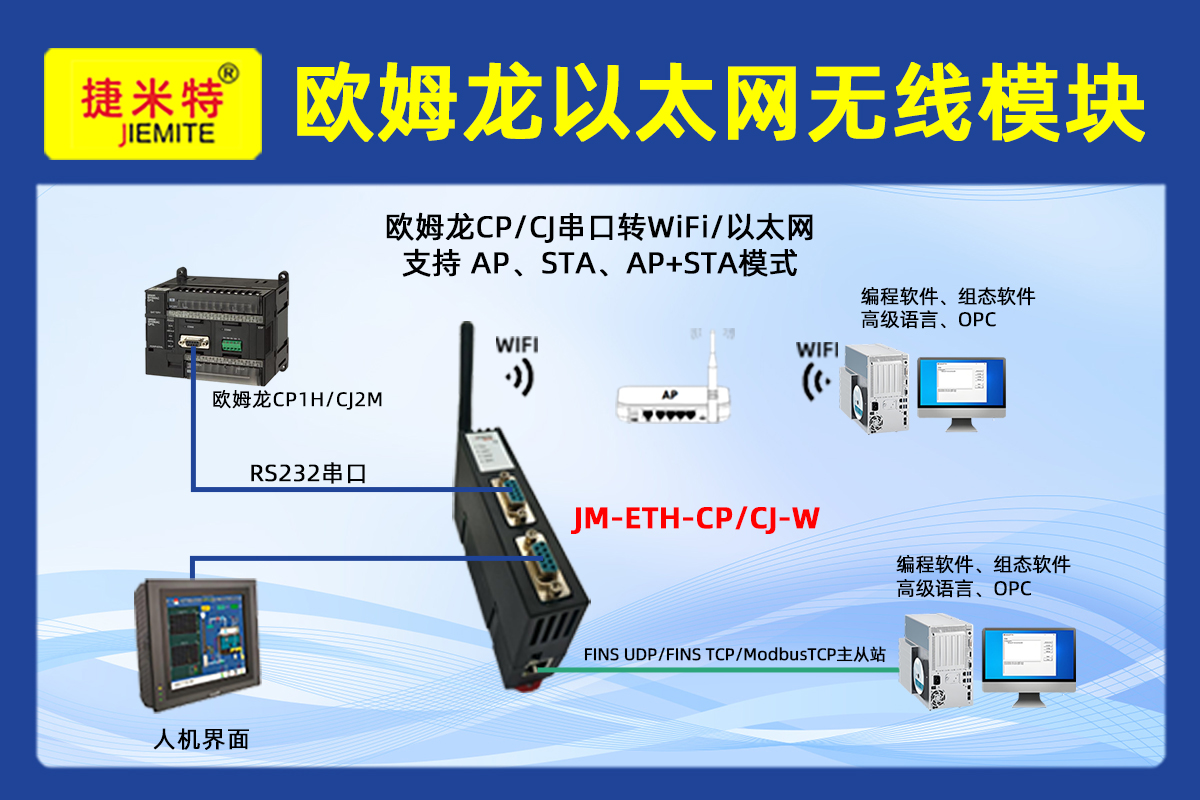

针对管廊封闭潮湿、多设备协同、无线部署、安全稳定的需求，经多轮现场测试与方案对比，最终选用捷米特JM-ETH-CP/CJW无线以太网模块作为核心通讯转换设备。该模块专为欧姆龙CP1L/CJ系列PLC定制，工业级防护等级，集成串口转以太网、以太网转换器、以太网桥接器三大核心功能，无需更换原有设备，是管廊监控系统多终端通讯的最佳方案。

选型核心优势：

1. 协议全面兼容：完美支持Hostlink协议，同时兼容Modbus、TCP/IP协议，可同时对接3台触摸屏、1台上位机，支持最多32个终端并发连接，满足管廊多点位、多区域协同管控。

2. 无线传输稳定可靠：工业级无线通信，空旷传输距离达150米，可全覆盖整条管廊区域，无需在密闭空间大量布线，避免潮湿、腐蚀对线路的破坏，施工安全高效。

3. 功能高度集成：实现Hostlink、Modbus、TCP/IP三协议无缝转换，打通串口设备与以太网终端的通讯壁垒，搭建稳定可靠的数据传输桥梁。

4. 部署快速安全：导轨式安装，直接连接PLC串口，通过WEB页面即可完成配置，无需复杂编程，1.5个工作日完成全部改造，不影响管廊正常运行。

实施步骤：

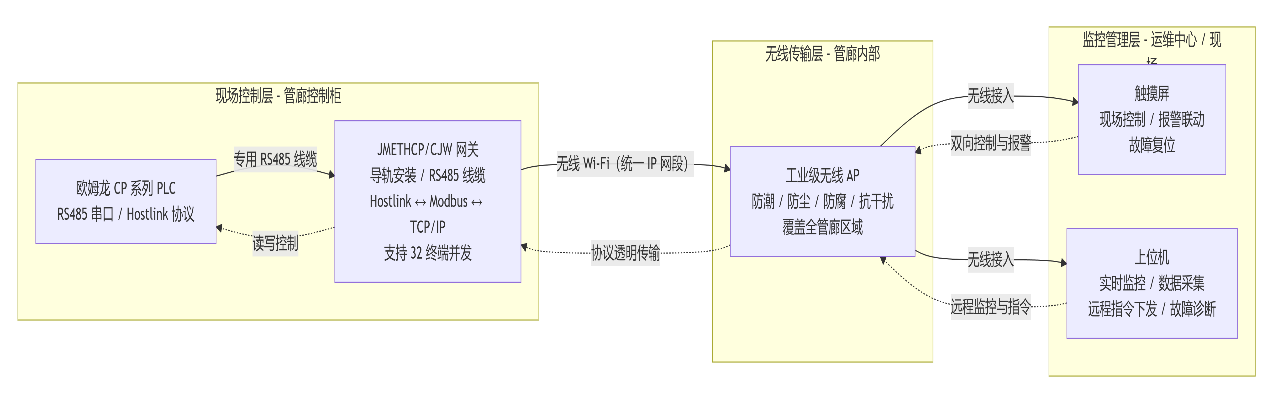

1. 硬件安装：将模块安装在PLC控制柜内，用专用线缆连接RS485串口，做好防潮、防尘、防电磁干扰处理。

2. 参数配置：通过电脑访问模块WEB配置界面，设置协议类型、IP地址、无线参数，自动匹配PLC通讯速率。

3. 联机调试：同步测试触摸屏现场控制、报警联动、故障复位功能，验证运维中心上位机实时监控、数据采集、远程指令下发功能，确保全系统稳定无延迟。

三、网关功能介绍

捷米特JM-ETH-CP/CJW是欧姆龙CP系列专用串口转以太网无线网关，核心功能精准适配城市综合管廊监控场景：

1. 串口转以太网核心转换：将PLC串口Hostlink数据透明转为以太网TCP/IP数据，让老旧串口PLC快速接入工业以太网，实现与多终端稳定双向通讯。

2. 多协议转换与桥接：作为以太网转换器与桥接器，完成Hostlink、Modbus、TCP/IP三协议互通，支持32个终端并行通讯无冲突、无丢包，保障现场与中心实时联动。

3. 工业级无线通讯：抗潮湿、抗干扰、防尘防腐，适合管廊恶劣环境，无线信号稳定不掉线，彻底摆脱密闭空间布线难题。

4. 远程运维与状态监测：支持PLC程序无线上下载、在线监控与故障诊断，自带运行状态指示灯，可远程定位故障点，大幅减少人员下廊巡检频次。

5. 灵活扩展与安全升级：支持固件在线升级，可接入新增气体、液位、火焰传感器，满足管廊扩容与安全升级需求。

四、应用效果与未来趋势

 4.1 应用效果

系统改造完成后，管廊监控能力全面提升：

 通讯全程稳定：多终端并发无冲突，数据实时上传，指令毫秒级响应；

 运维效率大幅提升：远程调试替代现场作业，巡检频次减少70%，故障处理时间缩短80%；

 安全保障显著增强：异常情况实时报警，杜绝漏报、迟报，管廊安全运行率提升至99.9%；

 改造成本低、见效快：无需更换PLC与触摸屏，施工安全快捷，整体投入仅为全新系统的1/10。

 4.2 网关未来发展趋势

面向智慧城市与智慧管廊发展方向，以太网网关将向四大方向升级：

1. 全协议兼容：支持OPC UA、PROFINET等工业协议，实现跨品牌设备统一接入；

2. 无线高速化：集成WiFi 6、5G技术，提升远距离传输与抗干扰能力；

3. 边缘智能融合：内置边缘计算，实现气体超标、水位异常等本地智能预警；

4. 国产化与安全化：国产芯片自主可控，强化加密通讯、权限管理，保障城市基础设施网络安全。

五、项目总结

本次城市综合管廊监控系统升级项目，通过捷米特JM-ETH-CP/CJW无线以太网模块，成功解决欧姆龙CP1L系列PLC协议不兼容、多终端无法并发、管廊布线困难、远程运维不便等核心痛点。模块以串口转以太网、多协议转换、无线稳定通信、即插即用的优势，实现了PLC与西门子触摸屏、上位机的无缝联网与协同控制，打通“现场控制—集中监控—远程运维”全流程数据链路。

该方案无需修改PLC程序、不更换原有设备、不影响管廊正常运行，具备改造成本低、部署速度快、运行稳定、安全性高等特点，为城市综合管廊、地下车库、市政管网等密闭空间自动化系统的智能化升级，提供了成熟、可复制、高性价比的工程解决方案。

随着智慧城市建设深入推进，市政基础设施智能化、无线化改造需求持续增长，JM-ETH-CP/CJW模块将在管廊、水务、电力、轨道交通等场景广泛应用，持续助力城市基础设施安全高效运行，推动智慧市政高质量发展。
