一、 背景：设备联网的瓶颈

某汽车零部件制造企业拥有多条自动化装配线，核心控制器采用三菱FX5U PLC。随着工厂数字化升级推进，企业需要将产线上的设备状态、产量数据实时采集到MES系统，并支持上层SCADA监控。然而，原有网络架构暴露出诸多问题：

1.物理接口不足：FX5U本体仅有一个以太网口，既要连接触摸屏HMI，又要连接编程电脑，无法再接入上位机系统，导致数据采集难以实施。

2.协议不兼容：MES系统采用标准的ModbusTCP协议通信，而三菱PLC原生仅支持SLMP（MC协议）和三菱专用以太网协议，直接对接需要开发复杂的驱动。

3.跨网段隔离：上位机位于办公网段（192.168.1.x），而PLC位于生产网段（192.168.3.x），无法直接跨网段访问，如果重新规划IP地址将影响整个生产网络。

4.访问数量受限：随着监控节点增加，需要同时有多个上位机读取PLC数据，而PLC本身支持的连接数有限。

5.配置维护复杂：每次调整网络参数都需要专业工程师到现场用GX Works3软件修改程序，效率低下。

二、 解决方案：引入捷米特JM-ETH-FX

为破解上述难题，企业选用了捷米特（JM-ETH-FX） 以太网处理器。该模块专为三菱FX系列PLC设计，无需改变原有PLC程序和硬件，即可轻松实现以太网扩展和多协议转换。

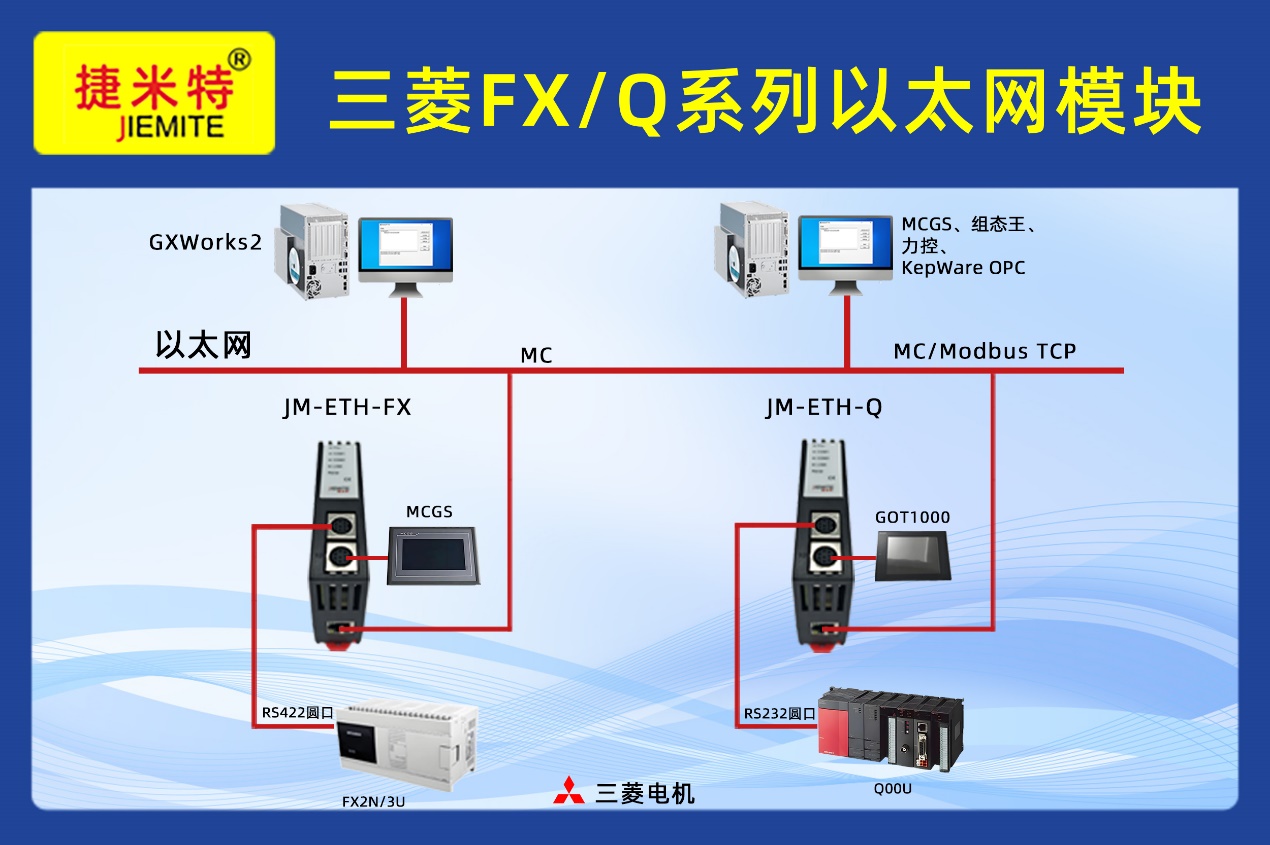

1.安装与接线

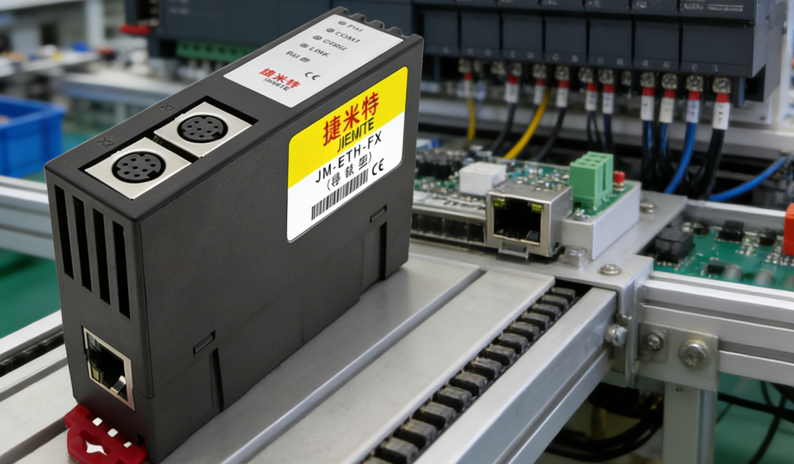

JM-ETH-FX采用标准35mm导轨安装，紧邻FX5U PLC布置。模块提供两个独立以太网口：

 LAN1为双端口RJ45（内置交换机功能），一个端口连接PLC，另一个端口可连接触摸屏或其他以太网设备，实现一线多用。

 LAN2为单端口RJ45，用于连接上位机系统（如SCADA、MES服务器、OPC客户端等）。

 外接24VDC供电，取电方便。

2. 配置便捷，即插即用

工程师通过笔记本电脑接入LAN1或LAN2任意端口，利用模块内置的WEB服务器进行参数设置，无需安装专用软件。通过网页可完成IP地址分配、协议映射、NAT规则等配置，并支持运行诊断。整个过程仅需10分钟，无需修改PLC内部程序。

三、 核心功能如何化解痛点

 1. 跨网段访问（NAT功能）

利用JM-ETH-FX的NAT功能，将上位机发往PLC的数据包进行源和目标地址转换，实现跨网段透明传输。上位机只需配置为与JM-ETH-FX的LAN2同网段（例如192.168.1.x），而PLC仍保持原有网段（192.168.3.x），两者即可正常通信。这样既保护了现有网络规划，又打通了数据通道。

 2. 协议转换，无需编程

模块将FX5U内部软元件（如D寄存器、M继电器）映射成LAN2口的ModbusTCP服务器和SLMP（MC3E）服务器。MES系统通过标准Modbus驱动即可读取PLC数据，OPC服务器也可使用三菱以太网驱动通过SLMP协议高效采集。映射关系通过配置工具自由编辑，完全无需在PLC中编写任何通讯程序。

 3. 多主机同时访问

LAN2口支持最多32个上位机同时连接，满足了企业多部门（如生产管理、设备维护、质量分析）同时监控的需求，且各连接互不影响。

 4. 高级语言开发与系统集成

企业软件开发团队利用通过SLMP协议直接与PLC通信，编写了生产报表程序；同时，原有的基于OPC的SCADA监控系统也顺利接入，实现了数据可视化。JM-ETH-FX支持标准协议，为二次开发提供了极大便利。

 5. 固件升级，持续增值

项目上线后，捷米特提供了免费固件更新，用户可通过以太网远程升级模块固件，获得新功能和优化。这意味着一次购买硬件，即可享受永久的功能升级，保护了投资。

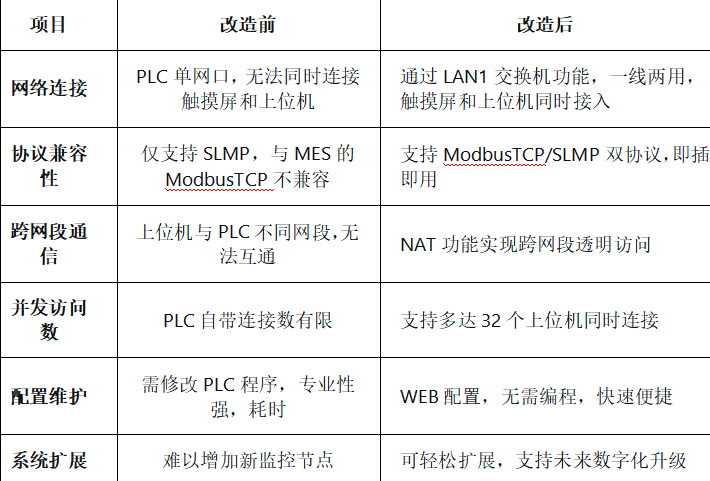

四、 使用前后对比

五、 结语

通过引入捷米特JM-ETH-FX，该企业在不改动原有PLC程序和网络结构的前提下，快速实现了产线数据采集与MES、SCADA系统的无缝对接。模块的协议转换、NAT、多主机访问等核心功能，完美解决了传统三菱PLC联网痛点，为工厂智能化改造提供了高性价比的解决方案。捷米特JM-ETH-FX以其灵活配置和持续升级能力，成为连接OT与IT的可靠桥梁。
