一、项目背景

某汽车零部件加工厂近期推进自动化升级，现场部署了西门子S7-1200（型号6ES7 214-1AG40-0XB0）、S7-200Smart（型号6ES7 288-1ST30-0AA0）PLC共8台，配套西门子SmartIE 1000触摸屏（型号6AV6 648-0BC11-3AX0）3台，上位机采用WinCC组态软件，同时需对接工厂现有Modbus TCP采集系统及SCADA监控平台。升级过程中，各类工业自动化痛点凸显，严重影响生产效率，最终采用捷米特JM-ETH-PN跨网段耦合器，一次性解决所有通讯难题，保障自动化系统稳定运行。

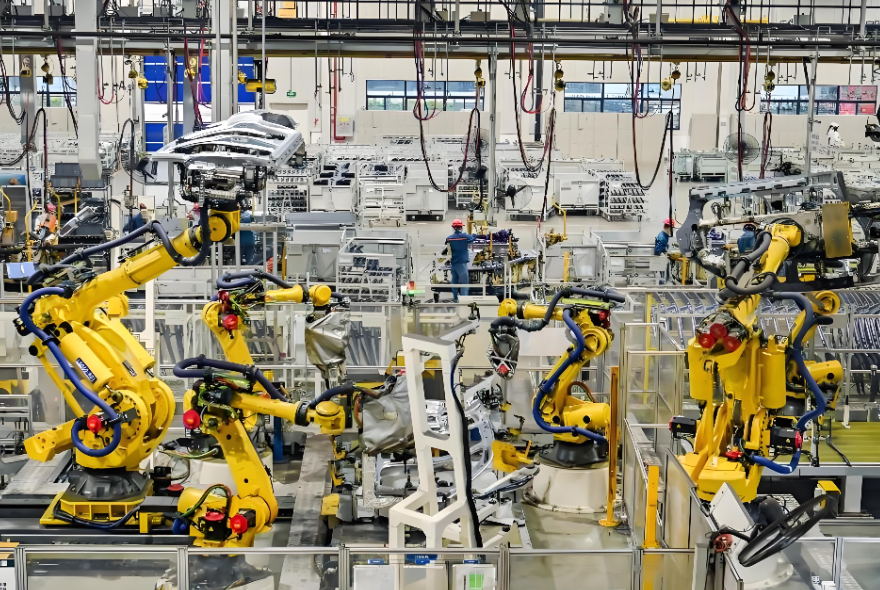

跨网段耦合器结合WinCC组态软件实现上位机远程监控不同网段西门子PLC运行应用案例(图2)

二、现场核心痛点及设备困境

1. PLC IP冲突且无法修改：新接入的3台西门子S7-1200 PLC出厂默认IP为192.168.1.10-12，与现场原有S7-200Smart PLC（IP：192.168.1.10-15）出现IP冲突，且原有PLC已绑定生产程序，修改IP需停机重新调试，会造成日均2小时生产损失，且厂家不提供IP修改技术支持，陷入两难境地。

2. 跨网段通讯受阻：PLC所在网段为192.168.1.0/24，上位机及SCADA平台所在网段为192.168.10.0/24，触摸屏网段为192.168.20.0/24，三者无法直接互通，上位机无法采集PLC运行数据，触摸屏无法远程控制不同网段PLC，只能现场操作，效率极低。

3. 新旧设备不兼容：3台老款西门子SmartIE 1000触摸屏无法识别新型S7-1200 PLC，通讯频繁中断，只能更换新触摸屏，需额外投入近万元成本，且更换过程需停机调试。

4. 协议不兼容及负载过高：西门子S7系列PLC不支持Modbus TCP协议，无法对接工厂现有Modbus TCP采集系统；同时5台上位机需同时访问PLC，导致PLC通讯负载过高，频繁出现通讯掉线、数据丢失现象，影响生产监控准确性。

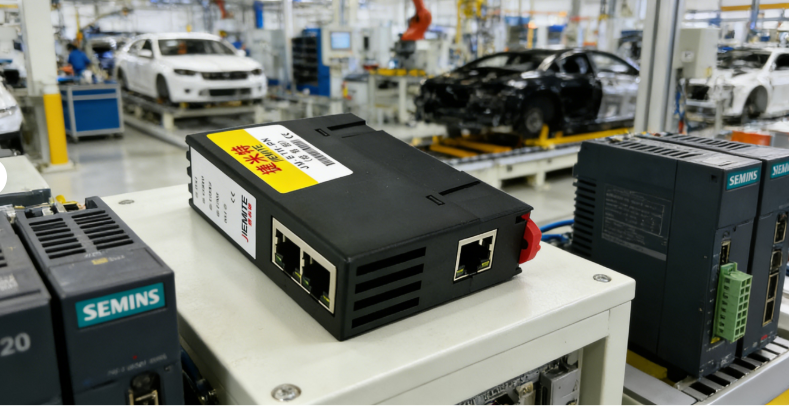

跨网段耦合器结合WinCC组态软件实现上位机远程监控不同网段西门子PLC运行应用案例(图3)

5. 现场抗干扰能力不足：车间机床、变频器等设备产生强电磁干扰，PLC与上位机、触摸屏通讯频繁中断，日均故障次数达8次，每次排查修复需30分钟，严重影响生产连续性。

三、解决方案：捷米特JM-ETH-PN跨网段耦合器部署及应用

针对现场痛点，部署捷米特JM-ETH-PN跨网段耦合器4台，就近安装在PLC控制柜内，采用35mm导轨安装，与PLC共用24V直流电源，无需改动原有设备硬件，具体配置及功能应用如下：

1. 解决IP冲突问题：利用JM-ETH-PN的NAT地址映射功能，将冲突的3台S7-1200 PLC原有IP（192.168.1.10-12）及端口（102），分别映射为新IP（192.168.1.20-22），无需修改PLC任何参数，也无需停机，直接接入上位系统，彻底解决IP冲突难题。

2. 实现跨网段互通：借助产品LAN1、LAN2双独立局域网设计，将LAN1接入PLC所在网段（192.168.1.0/24），LAN2分别接入上位机/SCADA网段（192.168.10.0/24）和触摸屏网段（192.168.20.0/24），实现三个网段隔离互通，上位机可实时采集所有PLC数据，触摸屏可远程控制不同网段PLC。

3. 打通新旧设备兼容壁垒：通过JM-ETH-PN的通讯适配功能，让老款SmartIE 1000触摸屏稳定连接S7-1200/200Smart PLC，无需更换新触摸屏，节省设备投入，且通讯延迟控制在50ms内，运行稳定。

4. 解决协议兼容及负载问题：利用产品Modbus TCP转换功能，将西门子S7系列PLC数据转换成Modbus TCP服务器，无缝对接工厂现有Modbus采集系统；同时借助其支持32台上位机并发访问的功能，通过网关转发减轻PLC通讯负载，避免数据丢失和掉线。

5. 提升抗干扰能力：JM-ETH-PN采用工业级硬件设计，具备强抗干扰、EMC及TVS防护功能，可抵御车间电磁干扰，保障通讯稳定性，彻底解决通讯掉线问题。

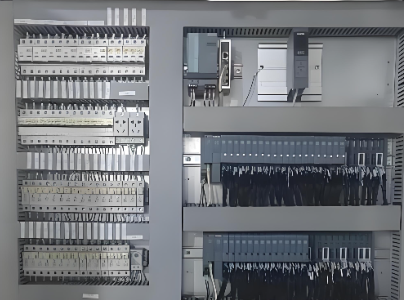

跨网段耦合器结合WinCC组态软件实现上位机远程监控不同网段西门子PLC运行应用案例(图4)

四、使用前后对比

使用前：IP冲突无法解决，跨网段设备无法互通，新旧设备不兼容，通讯频繁掉线，日均停机及故障排查时间达3小时，生产效率低下，且需投入额外成本更换设备、修改程序，通讯稳定性不足30%。

使用后：无需修改任何设备参数，彻底解决IP冲突、跨网段通讯、新旧设备兼容等所有痛点；上位机、触摸屏、采集系统可稳定互通，PLC通讯负载大幅降低，通讯稳定性提升至99.9%，日均故障次数降至0次，无需停机排查，生产效率提升20%，同时节省设备更换及调试成本近万元。

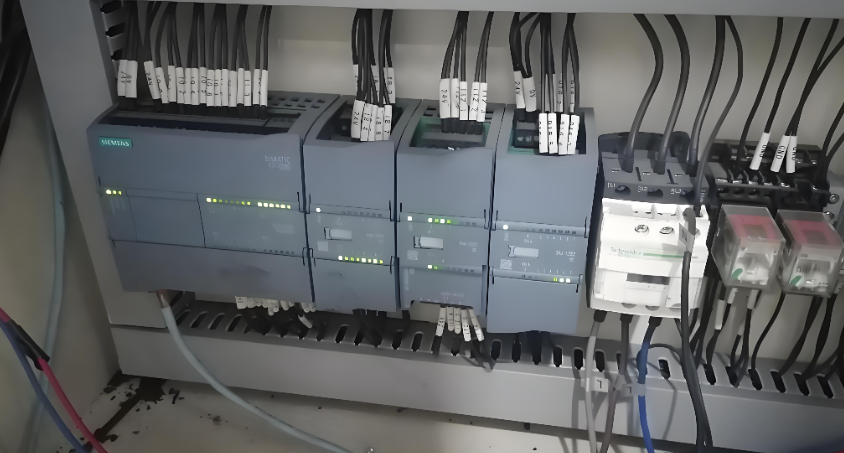

跨网段耦合器结合WinCC组态软件实现上位机远程监控不同网段西门子PLC运行应用案例(图5)

五、项目总结

捷米特JM-ETH-PN跨网段耦合器凭借其多场景适配能力，精准解决了工业自动化现场IP冲突、跨网段通讯、设备不兼容、协议不匹配等核心痛点，工业级设计保障了恶劣环境下的通讯可靠性。该产品部署便捷、无需改动原有系统，大幅降低了企业自动化升级成本，提升了生产效率，适用于各类工业自动化场景，尤其适合多网段、多品牌、新旧设备共存的生产现场。
