一、项目背景

本项目落地于河北大型炼轧生产厂区，厂区内配置 3 台 125t 重型桥式天车，承担钢水转运、钢坯吊装、成品轧材搬运核心作业，是整条冶炼轧制产线的关键起重设备。车间属于典型冶金重工工况，生产过程持续释放高温辐射、金属粉尘、电磁杂波，天车需沿长距离轨道高频往复往返运行，全天 24 小时不间断作业。

改造前天车与地面中控 PLC 依靠传统物理线缆完成数据交互，主要采用随行拖缆与轨道滑触线两种布线方式，承担 Profinet 控制指令、实时载重称重数据、大车小车位置坐标、设备故障报警、防撞安全联锁信号传输。随着钢厂智能化升级，车间新增智能称重系统、区域防撞安全联锁、远程故障诊断模块，原有有线布线线路通道已饱和，无法新增线缆拓展信号传输通道，智能化改造推进受阻。

为解决有线通讯短板，保障天车连续稳定生产，厂区启动天车通讯系统专项升级改造项目，选用捷米特 JM-Bidge01K 工业无线网桥搭建点对点无线通讯链路，依托可靠无线数据传输实现地面中控与车载 PLC 双向联动，构建冗余无线通讯网络，彻底淘汰老旧拖缆、滑触线有线传输模式，打造冶金重工天车无线通讯标准化改造样板工程。

二、项目痛点

1. 有线线缆损耗严重，维护成本居高不下
  车间高温、粉尘环境加速线缆外皮老化，天车往复移动过程中拖缆反复拉扯弯折，滑触线长期摩擦氧化，原有拖缆平均 3-6 个月就会出现外皮破损、芯线断线问题，每月需安排专人停机更换线缆、检修滑触线，备件采购、人工维修占用大量生产成本，频繁停机检修直接压缩有效生产时长。

2. 通讯瞬断频发，意外急停造成停产损失
  拖缆断线、滑触线接触不良会引发通讯瞬时中断，PLC 信号丢失后系统自动触发天车急停联锁，钢水、高温钢坯吊运中途骤停，极易引发生产流程中断，单次停机处理耗时数十分钟，多条产线连锁停工，给钢厂带来直接经济损耗。

3. 布线扩容能力不足，智能化改造无法落地
  传统有线传输线路通道固定，原有线缆仅能承载基础启停、行走控制信号，后期新增的称重采集、多车防撞联锁、设备故障代码回传等信号无布线空间，无法实现多类型数据同步传输，厂区智能起重升级计划停滞。

4. 冶金强电磁环境干扰，有线信号稳定性差
  炼钢、轧钢设备大功率变频器、电弧炉持续产生高强度电磁干扰，滑触线裸露金属导体极易耦合干扰杂波，造成数据失真、信号延迟，防撞联锁响应滞后，存在起重碰撞重大安全隐患。

三、解决方案

项目采用捷米特 JM-Bidge01K 工业 5.8G 无线网桥搭建点对点无线数传架构，依靠稳定无线数据传输替代传统拖缆、滑触线，搭建双链路冗余无线通讯网络，实现地面中控 PLC 与每台天车车载 PLC 实时无线联动。

1. 硬件部署架构

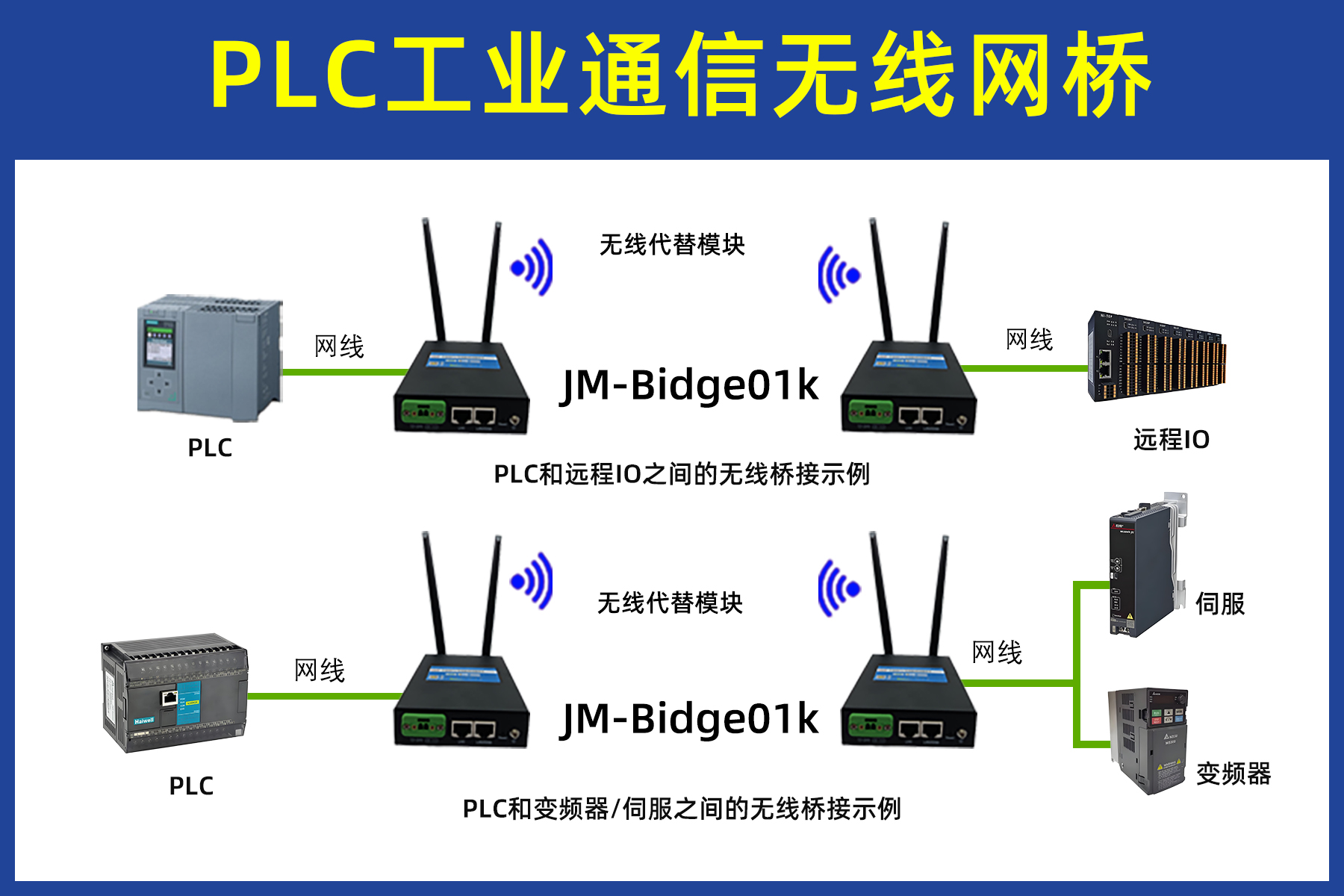

  地面中控控制柜内安装主端 JM-Bidge01K 无线网桥，接入中控核心 PLC；每台 125t 重型天车驾驶室车载 PLC 配套安装一台从端无线网桥，主从网桥两两配对形成独立点对点无线通讯链路，3 台天车分别建立专属无线传输通道，互不干扰。

2. 通讯协议适配
  无线网桥原生兼容 Profinet 工业总线协议，双向同步传输天车启停、行走、升降控制指令、实时载重称重数值、大车小车位置信息、设备故障代码、多车防撞安全联锁信号，完整覆盖原有有线全部传输数据。

3. 双链路冗余抗干扰设计
  整套无线通讯系统配置双链路备份传输机制，单链路信号受粉尘、电磁干扰衰减时，系统毫秒级自动切换至备用链路，杜绝通讯中断；整机适配冶金高温、高粉尘工况防护等级，抵御车间恶劣环境侵蚀。

4. 低时延传输控制
  优化无线数传模块传输算法，整体数据传输时延稳定控制在 10ms 以内，满足天车防撞联锁、实时起重控制的低延迟硬性要求，保障安全信号快速响应。

四、捷米特 JM-Bidge01K 无线网桥核心功能

1. 稳定工业无线数据传输能力
  设备搭载专用工业无线数传模块，采用 5.8G 免干扰频段，避开厂区 2.4G 设备信号冲突，大带宽传输支撑多路模拟量、开关量、总线数据同步收发，不会出现数据丢包、卡顿问题。

2. 双链路冗余防断连
  内置双无线收发单元，主备链路实时并行工作，一旦单路无线信号遮挡、衰减，自动无缝切换，全程无通讯断点，从根源规避天车无故急停故障。

3. 超低传输时延适配起重安全场景
软硬件协同优化通讯逻辑，端到端时延≤10ms，防撞联锁、紧急停机等安全指令瞬时下达，杜绝因信号延迟引发的起重碰撞事故。

4. 恶劣工况适配防护
宽温工作设计，可长期耐受冶金车间高温辐射，外壳防尘防水防金属粉尘堆积，无惧钢厂高粉尘、振动、电磁干扰环境，适应天车长期移动作业。

5. 便捷组网拓展
点对点组网模式部署简单，无需开挖线缆通道，后期新增天车、新增传感信号仅需加装对应从端网桥，无线通讯网络扩容便捷，解决传统布线无法拓展的痛点。

6. 工业协议全兼容
原生支持 Profinet、Modbus 等主流工业总线，直接对接中控、车载 PLC，无需额外协议转换设备，简化现场施工调试流程。

五、现场使用过程

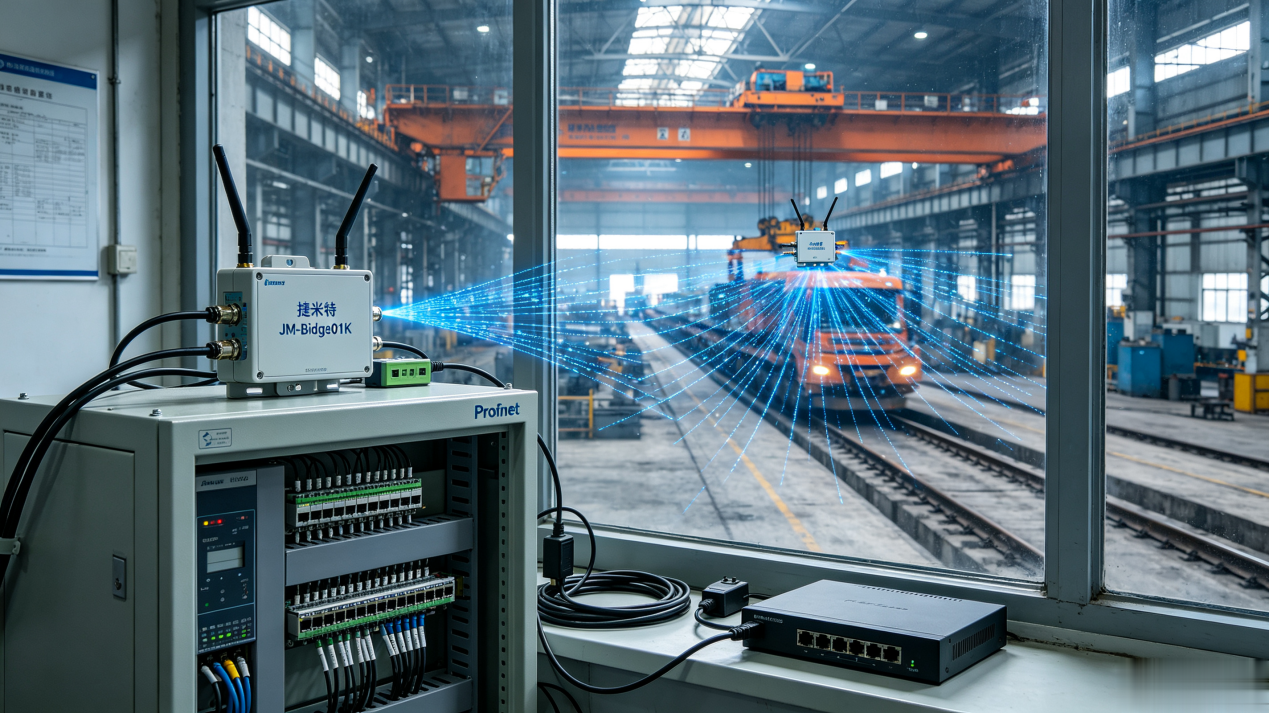

项目施工阶段无需大面积停产，利用钢厂日常检修窗口期完成设备安装调试，地面主网桥固定于中控室外开阔无遮挡支架，车载从网桥安装在天车驾驶室外侧无遮挡位置，做好线缆防护与接地抗干扰处理，单台天车调试时长不超过 2 小时。
设备投运后，3 台 125t 天车全程依靠无线通讯完成与中控的数据交互，彻底拆除全部随行拖缆，停用轨道滑触线，取消周期性线缆更换、滑触线打磨检修作业。
全天 24 小时连续运行近一年时间，车间高温、粉尘、电磁干扰环境下无线通讯运行稳定，无大面积通讯中断问题；天车往复移动过程中，轨道遮挡、钢材物料临时遮挡场景下，双链路冗余机制快速切换，未出现一次信号瞬断急停。
称重数据实时同步至中控大屏，多台天车区域防撞联锁响应灵敏无延迟，设备过载、电机故障、限位报警等故障代码实时回传中控，运维人员可远程预判设备隐患。改造完成后，厂区统计数据显示天车通讯故障停机频次直接下降 92%，大幅提升轧钢冶炼产线连续作业效率，每年节约线缆备件、人工维修成本十余万元。

六、方案推荐适用行业

1. 冶金重工行业：钢铁炼轧厂、铝电解车间、有色金属冶炼厂桥式天车、龙门行车无线 PLC 联动改造，适配高温、粉尘、强电磁工况；

2. 港口码头行业：港口门机、岸桥、轨道吊无线数据传输，大车移动场景拖缆替代改造；

3. 矿山重工行业：井下行车、露天矿起重设备无线通讯，粉尘、振动恶劣环境数据传输；

4. 建材化工行业：水泥、化工厂区移动行车、卸料小车无线数传，防爆、高温车间有线替代升级；

5. 物流仓储行业：大型立体库移动堆垛机、轨道穿梭车 PLC 无线联动，解决拖缆磨损、布线扩容难题。

七、项目总结

本次河北大型炼轧厂 125t 冶金天车无线联动改造项目，依托捷米特 JM-Bidge01K 工业无线网桥优秀的无线通讯、无线数据传输性能，搭配高性能无线数传模块，完美解决传统拖缆、滑触线在冶金恶劣工况下损耗快、通讯不稳、无法扩容的核心痛点。
双链路冗余架构、10ms 以内超低时延传输保障天车起重作业安全稳定，大幅降低设备运维成本与意外停产损失，通讯故障停机下降 92% 的实测数据充分验证方案可靠性。整套改造方案施工简便、拓展灵活、适配高温高粉尘强电磁重工环境，无需大规模土建布线，可快速落地实施。
当前该方案已形成冶金车间桥式天车 PLC 无线联动标准化改造模板，可为全国钢铁、铝业、有色金属冶炼厂区同类行车智能化升级提供成熟参考，依靠工业无线通讯技术助力重工企业实现起重设备减维护、提产能、保安全的数字化转型目标。

《具体内容配置过程及其他相关咨询请与武工留言交流》
