一、行业背景与通讯痛点

城镇污水处理厂智能化升级进程中，全厂总控系统普遍选用西门子S7-1500系列PLC，依托Profinet工业以太网搭建全厂统一管控网络，完成进水、生化、沉淀、深度处理全流程逻辑调度、水质数据汇总，并对接厂区MES与环保在线监测平台，满足环保数据实时上传要求。而污水厂曝气、加药、污泥脱水等工段，大量配套倍福CX系列嵌入式PLC，用于精准控制变频风机、加药泵、污泥输送设备，这类运动控制子站统一采用EtherCAT总线，依靠微秒级同步特性实现风量、药剂投加量精准闭环调节。

Profinet与EtherCAT分属两套独立工业以太网体系，报文格式、通讯周期、设备寻址规则完全不兼容，形成明显通讯壁垒。西门子Profinet主站无法直接读取倍福EtherCAT从站PLC的风机频率、药剂流量、污泥含水率等关键运行数据，也无法下发远程调度、参数修正指令；倍福子站也无法接收中控下发的水质联动调节指令，两段系统完全割裂，只能依靠人工现场巡检调整设备，存在调控滞后、出水水质波动大、环保数据缺失等问题。

传统改造方案弊端突出：直接替换全部倍福运动PLC设备采购成本高，且污水厂24小时连续运行，长时间停产会造成污水堆积、超标排放；采用上位机软件中转数据，编程工作量大、传输延迟高，雨季高负荷工况下极易通讯中断；加装PLC专用通讯板卡受机架槽位限制，后期扩容加药、曝气设备十分困难。在此背景下，部署Profinet转EtherCAT协议转换网关，成为污水厂兼顾设备利旧、稳定运行、低成本数字化改造的最优路径。

二、项目概况

本项目为县级市政污水处理厂自动化系统升级改造项目，厂区总控单元采用西门子S7-1511CPLC作为Profinet主站，生化曝气、污泥脱水工段配备2台倍福CX5140PLC作为EtherCAT从站，分别控制曝气风机组、絮凝加药系统、污泥压榨输送设备。改造前两套控制系统数据完全隔离，中控无法远程联动调节曝气风量与药剂投加量，水质超标后处置响应缓慢，环保在线数据无法自动同步设备运行参数。

项目核心改造要求：原有西门子PLC、倍福运动控制器全部保留，不改动现场动力与原有通讯布线；依靠Profinet转EtherCAT协议转换网关实现两套PLC双向实时数据互通；中控可下发风机频率、加药剂量、设备启停指令，同步采集风机电流、药剂流量、污泥含水率、设备故障代码；整体改造仅利用月度设备检修窗口期，工期≤5天，总线通讯延迟≤1ms，满足污水厂全天候稳定运行、水质精准联动调控需求。

三、网关选型与部署方案

3.1网关选型

项目经过多方案对比论证，选定捷米特JM-ECAT-PN Profinet转EtherCAT协议转换网关作为跨协议通讯核心枢纽，三大选型依据如下：

双协议原生兼容适配：网关Profinet侧为标准IO从站，完美适配西门子S7-1200/1500全系PLC；EtherCAT侧标准从站架构，可直接对接倍福全系列嵌入式PLC，内置完整双协议栈，无需工程师自主开发底层通讯程序。

组态简单易落地：配套官方GSDML配置文件，在TIA博图软件直接导入完成硬件组态，可视化界面完成双向IO数据映射，零代码实现数据互通，适配污水厂短期检修改造窗口。

工业恶劣环境耐受：-40℃~85℃超宽温运行，四级EMC抗干扰、防潮防静电设计，DIN标准导轨安装，IP20防护等级，适配污水车间高湿度、变频器电磁干扰强的工况，支持7×24小时不间断运行。

3.2现场部署方案

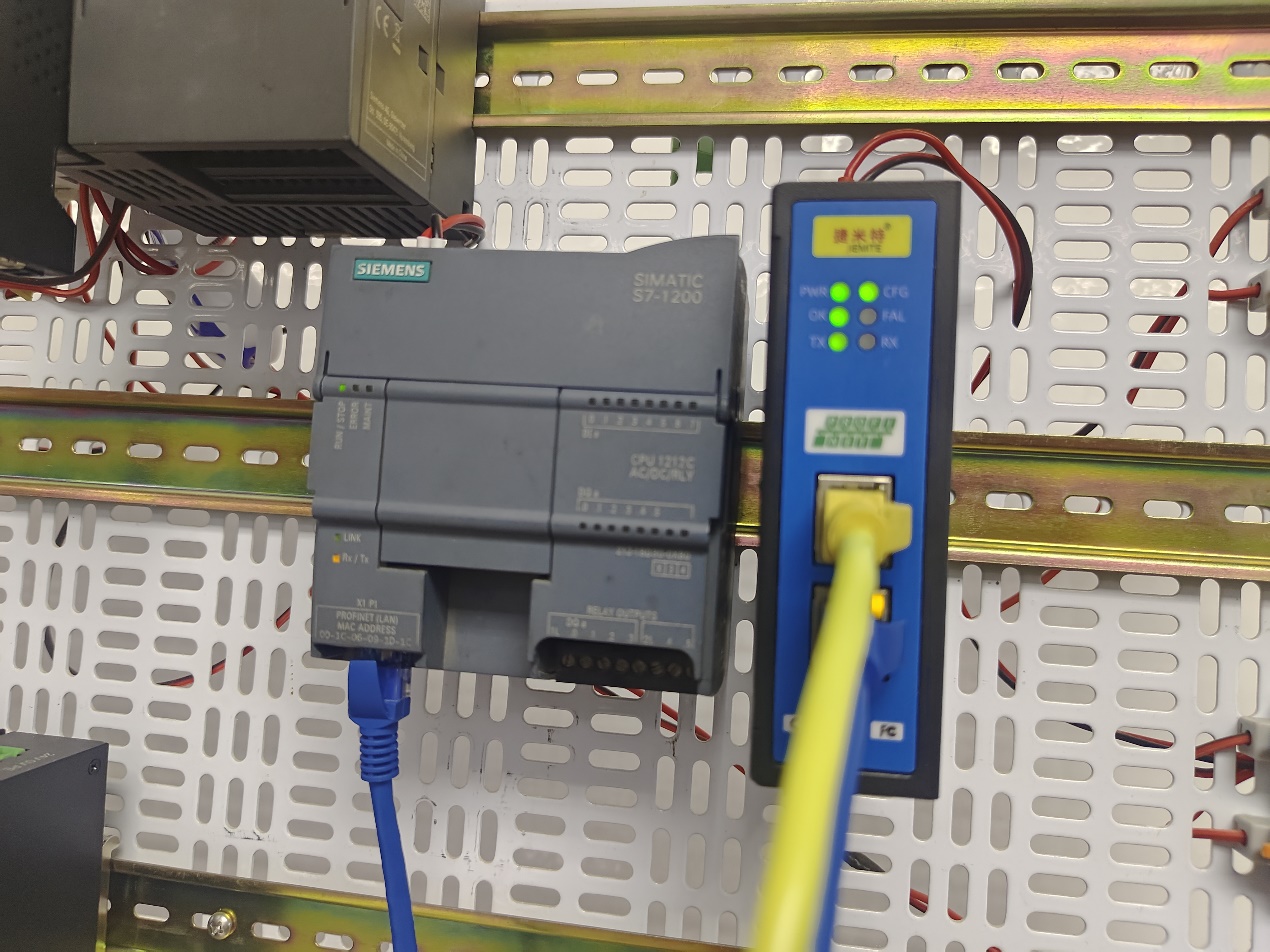

曝气、污泥脱水工段各配置1台JM-ECAT-PN Profinet转EtherCAT协议转换网关，统一安装于工段就地电气控制柜导轨：

Profinet网络侧：网关双RJ45网口接入厂区Profinet主干交换机，与西门子总控PLC同一网段，分配独立设备IP，纳入全厂统一监控网络；

EtherCAT总线侧：工业屏蔽网线手拉手连接倍福CX5140PLC，设置从站ID，总线通讯周期500μs，保障风机、加药泵同步调节精度；

供电调试：采用厂区标准24VDC直流电源供电，完成硬件接线后导入GSDML文件，配置PDO双向数据映射，单台网关完整调试仅1.5小时。

四、网关核心功能与产品亮点

捷米特JM-ECAT-PN Profinet转EtherCAT协议转换网关专为西门子Profinet中控对接倍福EtherCAT运动子站研发，核心优势亮点如下：

内置完整双标准协议栈：同时支持ProfinetV2.3RT实时协议、全功能EtherCAT从站协议，兼容周期PDO高速数据传输与SDO非周期参数读写，可直接对接污水厂倍福风机、加药控制PLC，省去90%以上协议开发工作量。

大容量双向透明数据映射：Profinet侧输入、输出各支持1440字节数据，EtherCAT单周期可交互512字节参数，完整承载风量、流量、含水率、故障、温度等全量工艺数据，西门子PLC可像本地模块一样读写倍福子站参数。

双通讯模式适配污水厂运维：周期PDO通道用于风机、加药泵毫秒级实时联动调节；SDO邮箱通道用于远程修正药剂配比、风机保护参数、读取故障日志，兼顾日常连续生产与定期设备检修。

防潮抗干扰工业硬件：无风扇低功耗整机设计，功耗仅3W；双网口支持链式组网，EtherCAT端口带信号补偿电路，可抵御车间大功率变频器电磁干扰，杜绝雨季潮湿环境下通讯掉线、数据丢失。

可视化快速故障诊断：面板搭载PWR、RUN、PN、ECAT四路状态指示灯，直观展示双总线运行状态；内置断线自动重连、故障日志统计功能，设备异常快速定位，大幅缩短污水厂停机检修时长。

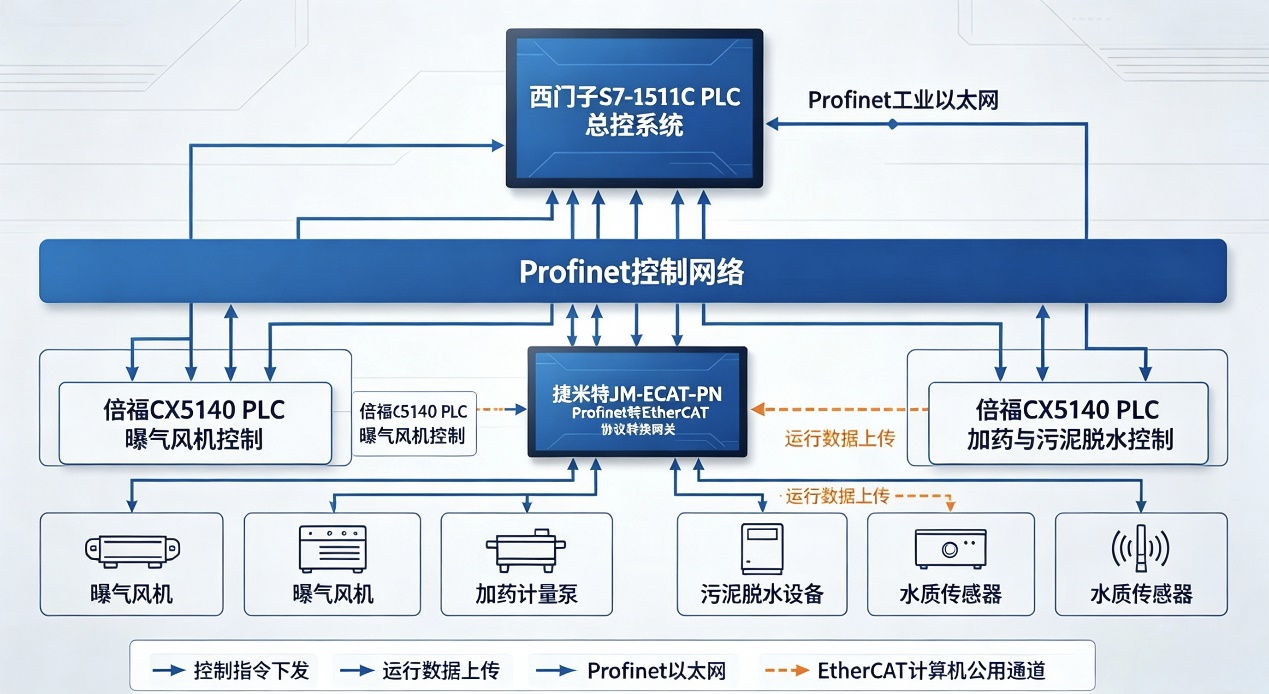

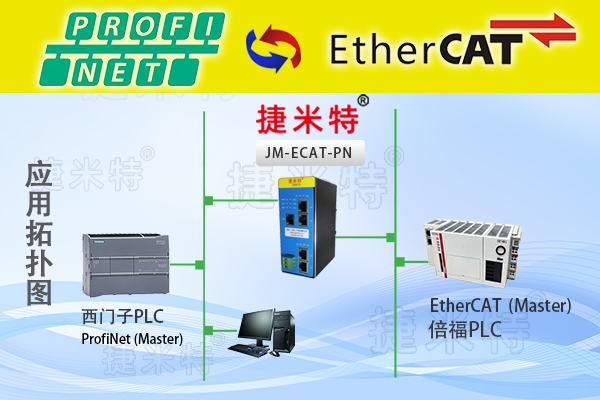

五、系统拓扑架构设计

六、改造前后效果对比

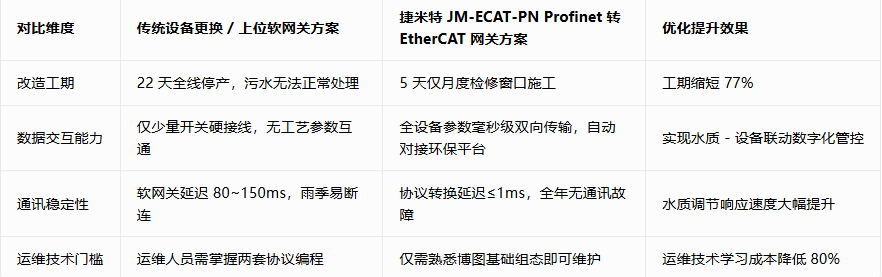

七、网关行业发展趋势与经典应用推荐

伴随城镇污水、水环境治理行业数字化升级，Profinet转EtherCAT协议转换网关将迎来三大发展方向：一是边缘计算本地化，网关集成数据滤波、水质阈值预警功能，分担西门子PLC运算负荷；二是多协议一体化集成，单网关兼容Profinet、EtherCAT、MQTT、OPCUA，现场数据可直接上传环保云平台；三是防潮冗余硬件升级，适配水处理高湿特殊工况，支持总线冗余保障不间断运行。国产Profinet转EtherCAT协议转换网关凭借高性价比、本地化技术服务，逐步替代进口产品，成为污水厂自控改造主流选型。

Profinet转EtherCAT协议转换网关经典标杆应用场景为市政污水处理厂多工段自控升级项目。污水厂全厂总控普遍采用西门子ProfinetPLC，曝气、加药、污泥工段大量使用倍福EtherCAT运动PLC控制风机与计量设备，采用捷米特JM-ECAT-PN Profinet转EtherCAT协议转换网关，无需更换核心控制器即可打通总控与工段子站数据通道，完美匹配污水厂不能长时间停产、水质实时联动调控、存量设备利旧的改造需求，可在工业废水处理站、海绵城市水处理项目批量复制落地。
