一、项目背景与行业痛点
案例背景
某大型石油开采企业拥有分布于西北油田的数十个采油站，每个站点配备多台采用Profibus DP协议的自动化控制设备（如流量计、压力传感器、阀门控制器等），同时存在大量采用Modbus RTU协议的旧型监测设备。随着数字化油田建设推进，企业需要将这些异构设备数据统一接入中央监控系统，实现实时数据采集、设备状态监控和智能预警。
五大核心痛点
数据孤岛严重：DP从站与Modbus RTU设备形成两个独立的数据网络，无法进行数据交互和集中管理，导致监控盲区。
协议兼容性差：现有DP主站无法直接读取Modbus RTU设备数据，设备升级更换成本高昂，单点改造成本超过80万元。
实时性不足：人工抄录数据延迟高达4-6小时，故障响应时间平均超过2小时，影响生产安全。
维护困难：两种协议设备需要不同技术人员维护，故障诊断复杂，平均修复时间（MTTR）长达8小时。
可视化缺失：缺乏统一的网络拓扑视图，设备状态无法直观展示，管理人员难以快速掌握全局运行状况。

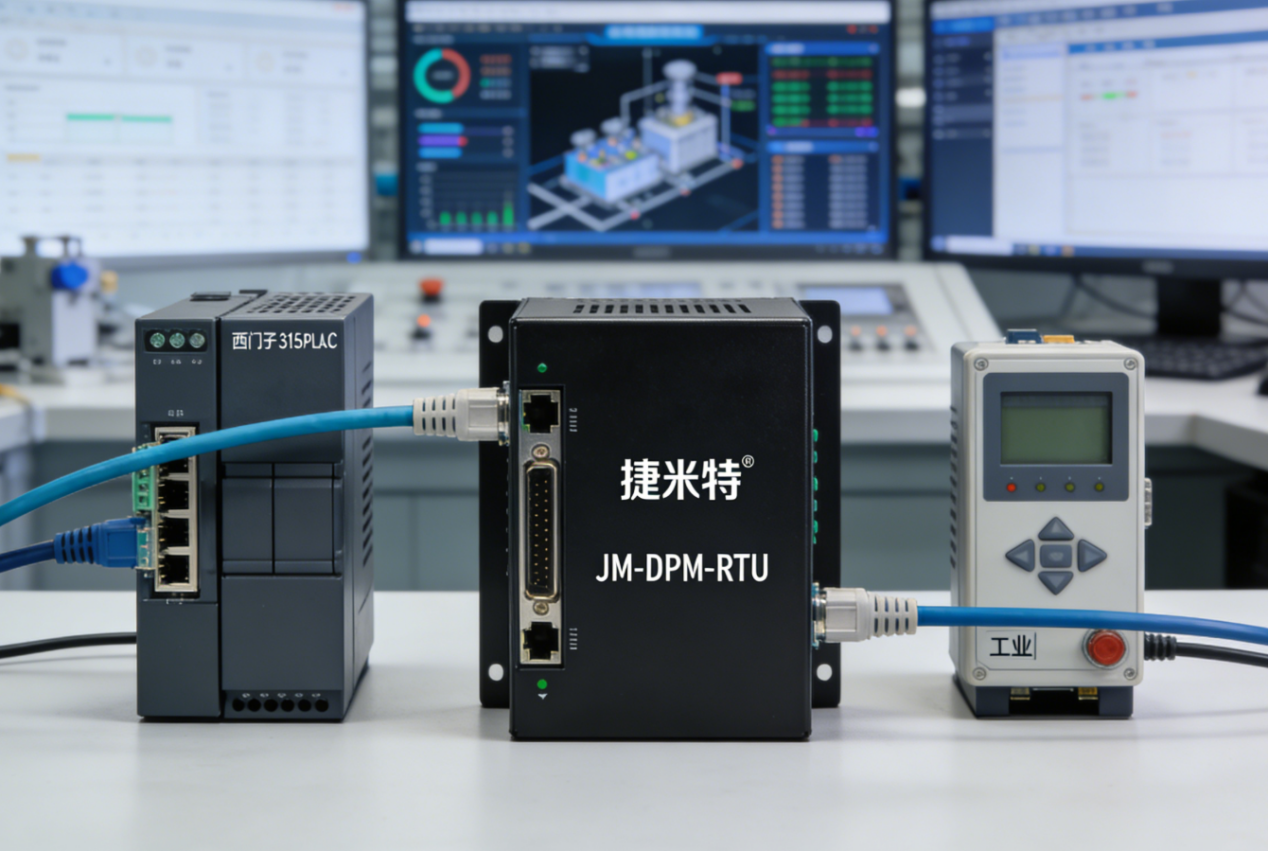

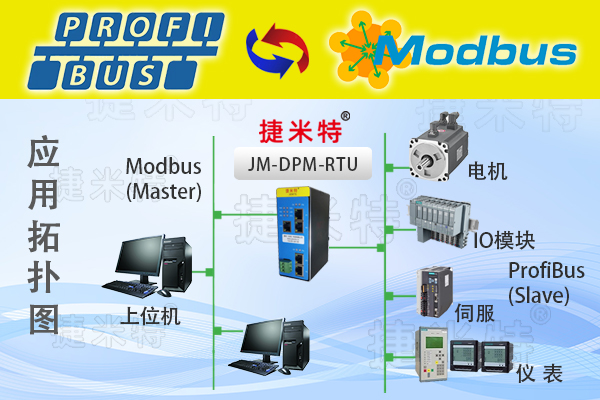

二、捷米特JM-DPM-RTU协议转换网关功能介绍
核心技术特性
JM-DPM-RTU作为专业的协议转换网关，实质上是一款多功能工业网关，具备以下核心功能：
双协议智能转换：内置Profibus DP主站栈和Modbus主站栈，实现双向协议转换，转换延迟小于10ms。
数据透明传输：支持数据映射和寄存器地址转换功能，可配置32种数据格式转换规则。
拓扑自动发现：具备网络设备自动识别能力，可生成实时动态网络拓扑图。
边缘计算能力：作为智能网关，具备数据预处理、异常检测和本地存储功能，支持断点续传。
多重安全保障：支持IP30防护等级，宽温设计（-40℃~85℃），具备电气隔离和浪涌保护功能。
三、解决方案设计与实施

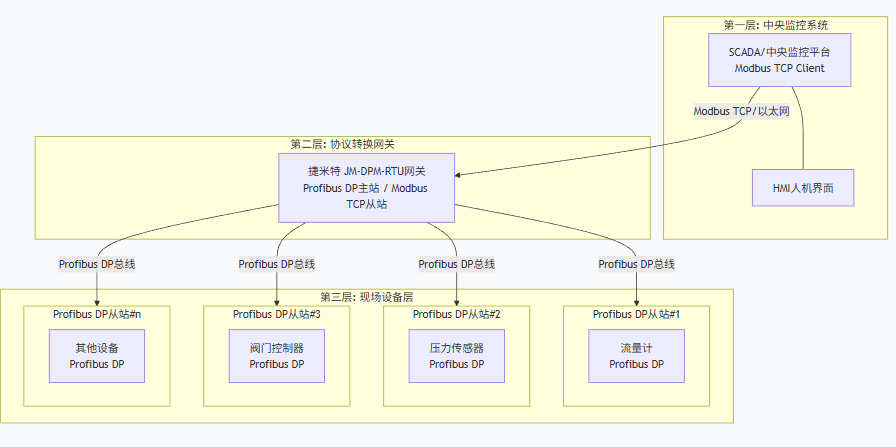

整体架构设计
采用“边缘采集+云端汇聚”的架构模式：
1. 在各采油站部署JM-DPM-RTU物联网网关作为协议转换枢纽
2. 网关同时连接DP从站（新型设备）和Modbus RTU设备（遗留设备）
3. 通过工业以太网上传数据至油田数据中心

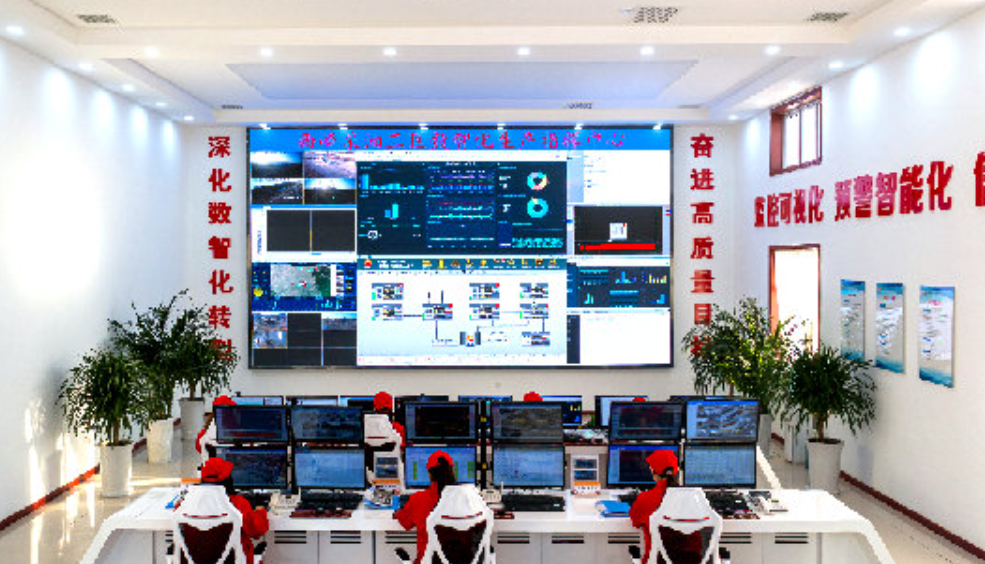

4. 中央监控系统实现统一可视化管理
五大实施步骤
网络诊断与规划：使用网络分析仪对现有DP网络和Modbus网络进行全面诊断，绘制物理连接图和逻辑拓扑图，识别潜在冲突点。
网关部署配置：在每个采油站控制柜内安装JM-DPM-RTU数据采集器，配置DP网络参数（波特率、站地址）和Modbus参数（波特率、奇偶校验、寄存器映射）。
协议映射设置：通过配置软件建立DP变量与Modbus寄存器的映射关系，设置数据更新周期（最小100ms），配置报警阈值和异常处理规则。
拓扑可视化开发：利用网关提供的SNMP和OPC UA接口，开发动态网络拓扑图，实现设备状态颜色编码（正常/预警/故障）。
系统联调测试：进行72小时连续压力测试，验证数据完整性、实时性和系统稳定性，培训运维人员15名。

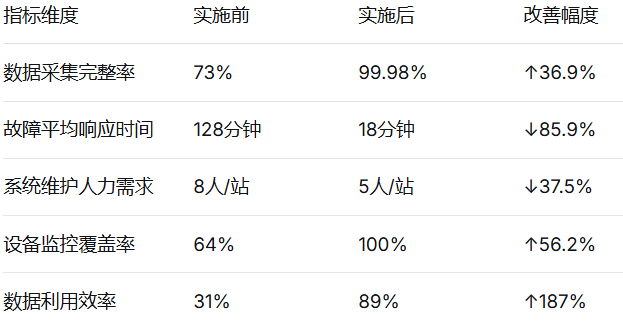

四、应用效果分析
五、行业应用前景与推荐领域
高增长行业推荐
基于本项目成功经验，以下五个行业特别适合采用类似协议转换网关解决方案：
新能源行业：光伏电站和风电场中存在大量不同协议的逆变器、传感器和环境监测设备，数据整合需求迫切。行业年增长率超过25%，数字化投资持续加大。
智能制造：汽车、电子等离散制造业产线设备品牌繁杂，协议多样，需要统一的工业网关实现数据采集和MES系统集成。工业物联网市场年增速达30%。
智慧水务：水处理厂、泵站中有大量不同时期安装的PLC、仪表设备，协议转换可实现全流程智能化管理。智慧水务市场规模预计2025年达千亿元。
冷链物流：冷藏车、冷库监控设备品牌多样，需要物联网网关实现温度、湿度全程可追溯。冷链物流年增速超过20%。
生物医药：制药设备、实验室仪器数据采集需要符合GMP规范，智能网关可确保数据完整性和可靠性。行业数字化转型投入年增长35%。
技术趋势洞察
智能网关正从简单的数据采集器向具备AI能力的边缘计算节点演进。未来协议转换网关将深度融合以下技术：
- 人工智能芯片集成：在网关层面实现设备异常预测和能效优化
- 5G工业模组：支持高带宽、低延迟的无线数据传输
- 数字孪生接口：直接与设备数字孪生模型交互
- 区块链边缘节点：确保工业数据不可篡改和可追溯
六、总结
通过捷米特JM-DPM-RTU协议转换网关在石油行业的成功应用，我们验证了工业物联网网关在解决协议异构性问题上的强大能力。这种智能网关不仅作为数据采集器和物联网网关，更是企业数字化转型的核心枢纽。
项目实施表明，选择合适的工业网关可以实现：
1. 存量设备价值最大化：保护已有投资，延长设备生命周期
2. 数据价值深度挖掘：打破信息孤岛，释放数据潜能
3. 运维模式根本变革：从被动响应转向主动预防
4. 系统扩展性显著增强：为未来智能化应用奠定基础
随着工业4.0和智能制造深入推进，协议转换网关的市场需求将持续增长。企业应当以数据整合为起点，逐步构建从边缘到云的完整物联网架构，最终实现数据驱动的智能决策和运营优化。
在数字化转型浪潮中，那些能率先实现设备数据全面采集、深度整合和智能应用的企业，将在效率、安全和可持续性方面建立起显著的竞争优势。捷米特JM-DPM-RTU等先进协议转换网关正是这一转型过程中不可或缺的技术基石。
《具体内容配置过程及其他相关咨询请与武工留言交流》
