一、项目背景
华东某电商巨头在“双十一”前启用的全新分拣中心，设计峰值 12 万件/小时。其核心扫描-称重-喷码段原方案为：
· 主控：三菱 Q03UDE CPU + QJ61BT11N CC-Link 主站模块，共 6 个远程 I/O 站、3 台变频器；新增设备：德国 Sick WTB26I-24161120A00 激光测距传感器（Modbus TCP 从站，IP=192.168.3.21）与宁波柯力 SQB-1t 在线称重模块（Modbus TCP 从站，IP=192.168.3.22），用于实时测量包裹体积与重量，并将结果写入 CC-Link，供 PLC 做运费计算与喷码触发。
由于 CC-Link 与 Modbus TCP 协议栈完全不同，现场既无多余插槽，也不允许更改原有 PLC 程序架构，最终选用捷米特 JM-CCLK-TCP工业级协议转换网关，使三菱 PLC 侧“零修改”即可把两台 Modbus TCP 传感器当作普通 CC-Link 远程设备站使用。
二、关键设备清单
1. 主控 PLC：三菱 Q03UDE CPU，固件 1.050，配套 GX Works2 V1.576A；
2. CC-Link 主站模块：三菱 QJ61BT11N，占用基板 0-3 号槽；
3. 协议转换网关：捷米特 JM-CCLK-TCP，固件 v2.31，24 VDC/3.5 W，导轨安装；
4. 激光传感器：Sick WTB26I，Modbus TCP，端口 502，支持 03、04 功能码；
5. 称重模块：柯力 SQB-1t 变送器 + EM-235T 以太网适配器，Modbus TCP，端口 502；
6. 交换机：赫斯曼 OCTOPUS 8M-EEC，工业级，划分 VLAN3（192.168.3.0/24）。

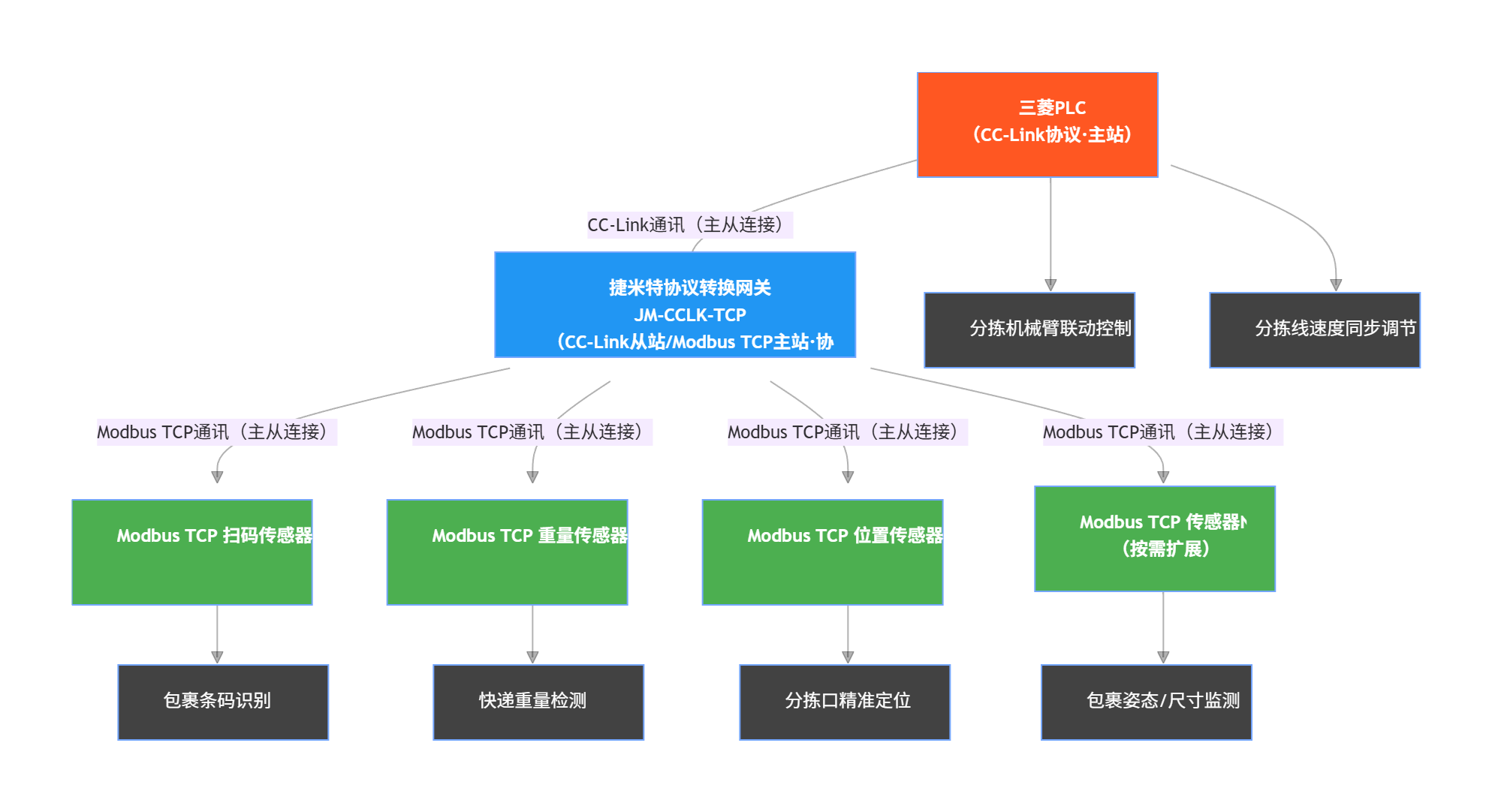

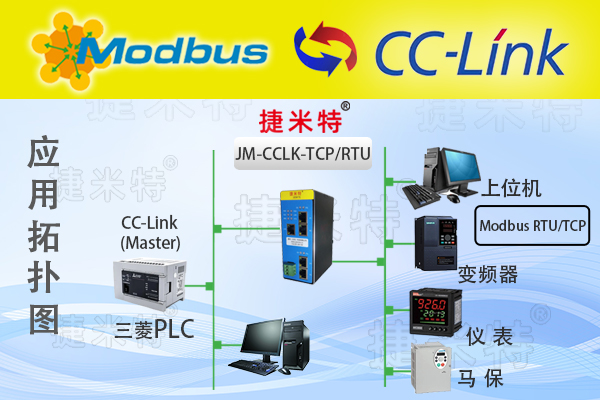

三、网络拓扑与连接
· CC-Link 侧：JM-CCLK-TCP工业智能网关作为从站，站号 7，占用 2 个站（共 128 Word I/O），波特率 2.5 M，屏蔽双绞线 3×0.5 mm²，总线型拓扑，终端电阻 110 Ω；
· Modbus TCP 侧：JM-CCLK-TCP工业级协议转换网关作为主站，IP=192.168.3.10，两路 RJ45（内置交换机），分别接 Sick 与柯力模块，采用星型拓扑；
· 供电：现场 24 VDC 母线，网关与传感器均经 2 A 熔断器独立供电，确保短路隔离。
四、JM-CCLK-TCP工业级协议转换网关参数配置

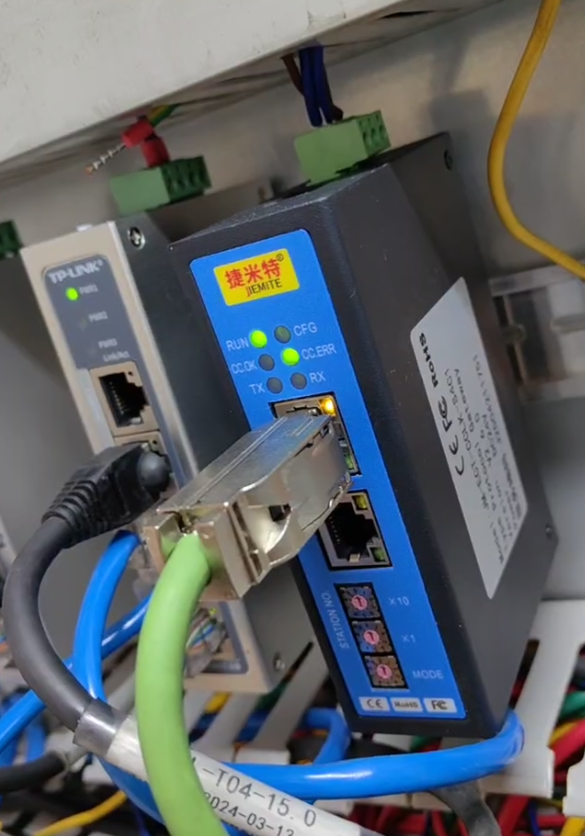

1. 硬件拨码
站数选择：SW1-4 = ON-OFF-ON-OFF，对应占用 2 站；
模式选择：SW8 = ON，进入配置模式。
2. CC-Link 配置（GW Modbus Studio）
在“CCLink Configuration”页设置：
· 站类型：远程设备站（Remote Device Station）
· 占用站数：2 站
· 扩展循环：1 倍
· RX/RY 区域：各 128 bit
· RWw/RWr 区域：各 32 word
映射结果：
RWw0-RWw1 = 体积数据（mm³），
RWw2-RWw3 = 重量数据（g），
RWr0-RWr1 = 状态/报警字。
3. Modbus TCP 主站配置
新增两条报文：
① Sick 传感器
功能码 04，起始 0，长度 2 寄存器，周期 50 ms → 存入网关内部 40001-40002；
② 柯力称重
功能码 03，起始 4，长度 2 寄存器，周期 50 ms → 存入网关内部 40003-40004。
映射关系：
40001-40002 → RWw0-RWw1，
40003-40004 → RWw2-RWw3。
4. 下载与重启

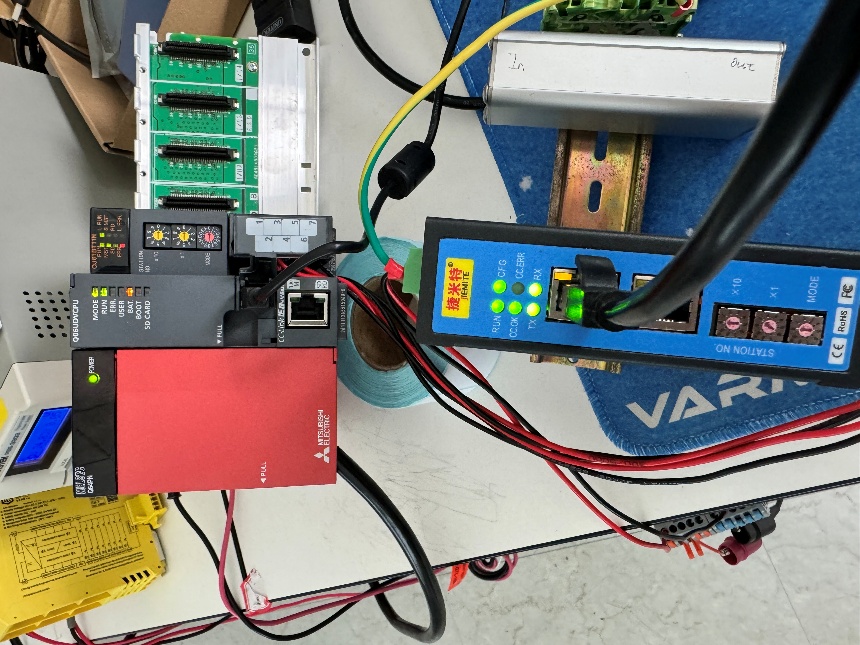

拨码 SW8 拨回 OFF，重新上电，网关进入运行态，MS/NS 指示灯常绿，CC-Link 站号 7 在 GX Works2 中自动上线，无错误旗标。
五、PLC 侧编程——仅添加 4 行梯形图
由于 JM-CCLK-TCP 已把 Modbus 数据映射到固定 RWw/RWr 区，PLC 程序仅需：
· 把 RWw0-RWw3 值 MOVE 到 D1000-D1003，用于运费算法；
· 将 D1010 报警字与 0 比较，非零时触发声光报警。
整个程序下载时间＜30 s，原逻辑零改动，现场调试 2 小时即完成。
六、运行效果
1. 实时性：Modbus 轮询周期 50 ms，CC-Link 刷新周期 5 ms，整体延迟＜55 ms，满足 1 m/s 线速度下 2 cm 位置误差要求；
2. 吞吐量：连续 72 h 压力测试，网关 CPU 占用＜35%，无丢包；
3. 稳定性：双十一高峰期 14 万件/小时，零故障运行；
4. 易维护：网关内置 Web 服务器，可在线查看 Modbus 报文、CC-Link 循环计数器，故障排查时间由过去的 2 h 缩短至 15 min。
七、经验总结
· 捷米特 JM-CCLK-TCP工业级协议转换网关的“CC-Link 从站 + Modbus TCP 主站”双角色设计，使三菱 PLC 在不增加任何扩展模块、不动源代码的前提下，即可把主流以太网传感器数据无缝纳入现有总线体系；
· 现场只需一根网线、一把螺丝刀即可完成安装，大幅降低改造周期；
· 通过网关内置的 8 通道主站能力，后续再增加 Modbus TCP 条码枪、RFID 读写器等设备时，仅需软件扩容，无需额外硬件投入，为快递行业“即插即用”式柔性升级提供了可复制模板。
