一、项目背景

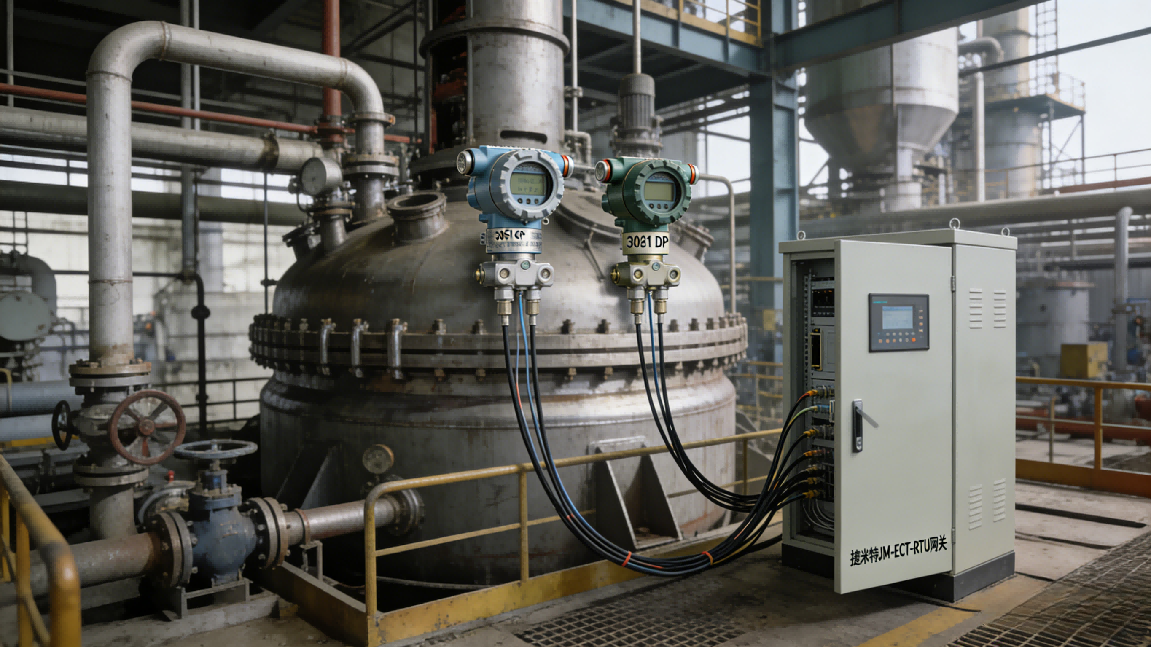

某煤化工企业新建合成氨反应釜压力监测系统，核心需求是实时采集反应釜内的压力、差压数据，实现工艺参数可视化监控与超阈值报警。

现场终端监测设备选用罗斯蒙特 3051 系列智能变送器（3051GP 压力变送器 + 3051DP 差压变送器），均采用Modbus RTU 协议通过 RS485 总线传输数据；中控系统部署的是 EtherCAT 主站工控机，负责数据汇总、工艺调控与报警管理，仅支持 EtherCAT 总线协议。

由于协议异构，工控机无法直接读取变送器数据，传统串口服务器方案存在传输延迟高、抗干扰能力弱的问题，无法满足化工场景的实时性与稳定性要求。项目最终选用协议转换网关，作为 EtherCAT 与 Modbus RTU 协议转换的核心枢纽，搭建高效可靠的通讯链路。

二、项目核心需求与痛点拆解

（一）核心需求目标

数据实时性：压力、差压数据采集延迟≤50ms，工控机实时同步显示，支撑工艺参数动态调控；

传输稳定性：在化工车间强电磁干扰、温湿度波动环境下，数据采集准确率≥99.9%，无丢包、误码现象；

安全可控：超阈值（压力≥8.5MPa、差压≥1.2MPa）时，报警响应时间≤100ms，避免反应釜超压风险；

可扩展性：预留设备接入接口，支持后续新增变送器、传感器，适配生产系统扩容需求；

运维便捷：支持远程调试、参数修改，减少现场维护工作量与停机时间。

（二）现场核心痛点

协议异构壁垒：EtherCAT 主站工控机与 Modbus RTU 变送器协议不兼容，无法直接建立通讯链路，数据无法互通；

传统方案缺陷：采用串口服务器转换时，传输延迟超 200ms，且抗电磁干扰能力弱，频繁出现数据丢失，导致工艺调控滞后；

环境适配难题：化工车间温度范围宽（-25℃~70℃）、湿度高（≤95%），且存在变频器、大功率电机等强干扰源，普通通讯设备易故障；

运维效率低下：传统设备需现场拆机调试参数，反应釜区域属于高危作业区，现场维护风险高、耗时久；

扩容成本高：原有方案接口资源有限，新增设备需重新部署布线与系统调试，兼容性差且成本高昂。

三、通讯方案拓扑与实现逻辑

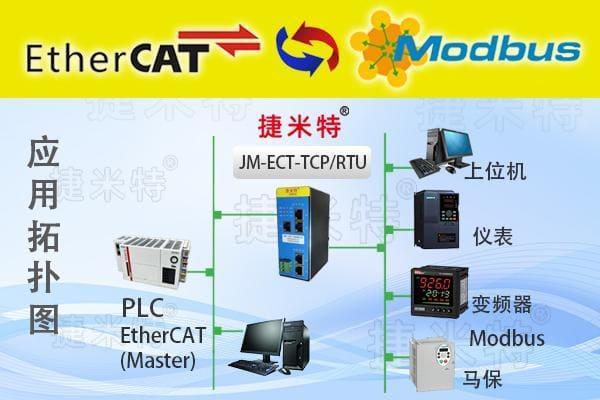

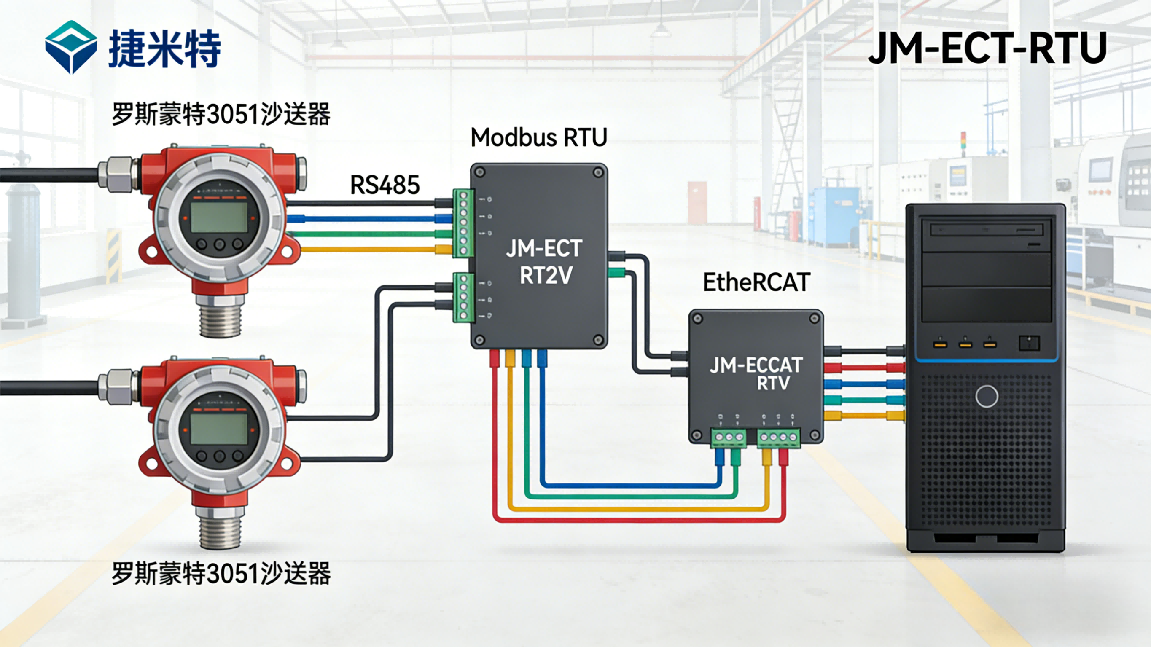

底层设备接线将罗斯蒙特 3051GP/3051DP 变送器的 RS485 接口，通过屏蔽双绞线并联接入网关的 Modbus RTU 从站端口；为避免信号干扰，总线末端加装 120Ω 终端电阻，确保数据传输稳定性。同时为每台变送器分配独立从站地址（压力变送器地址设为 01，差压变送器地址设为 02），统一配置通讯参数：波特率 9600bps、数据位 8、停止位 1、无校验。

网关协议配置

工业网关侧启用Modbus RTU 主站模式，轮询采集两台变送器的关键寄存器数据：压力值对应寄存器 40001，差压值对应寄存器 40003，轮询周期设为 50ms，满足实时监测需求。

网关 EtherCAT 端口配置为从站模式，将采集到的压力、差压数据映射至 EtherCAT PDO（过程数据对象）区域，生成标准 GSD 文件并导入中控工控机的 EtherCAT 组态软件。

工控机数据交互中控 EtherCAT 主站工控机扫描识别网关模块，通过 PDO 数据映射，直接读取网关转发的变送器数据，在工控界面实时显示压力、差压曲线；同时编写报警逻辑，当压力超过 8.5MPa 或差压大于 1.2MPa 时，自动触发声光报警并推送预警信息至运维终端。

四、方案核心技术亮点

双向协议自适应转换：网关内置高性能协议解析芯片，支持 EtherCAT与Modbus RTU双向自适应转换，无需手动编写转换程序，自动识别两端设备通讯帧格式，实现数据透明传输，大幅降低系统集成难度。

低延迟实时传输架构：采用 “硬件级协议转发 + PDO 数据直接映射” 技术，跳过传统软件协议栈的冗余处理流程，协议转换延迟压缩至≤10μs，配合 50ms 自定义轮询周期，确保压力、差压数据的实时性，满足化工工艺闭环控制需求。

工业级高可靠设计：网关具备宽温工作范围（-25℃~70℃）、宽压供电（12-36VDC），抗电磁干扰符合 IEC 61000-6-2 标准；支持断线重连与本地数据缓存（最长 30 天），断网状态下不丢失关键工艺数据，网络恢复后自动补传，保障数据完整性。

便捷化运维与兼容扩展：提供 WEB 可视化配置界面与标准 GSD 文件，支持远程参数修改、故障诊断与固件升级，无需现场拆机调试；网关预留多组 RS485 接口与 EtherCAT 扩展端口，后续可新增变送器、传感器等设备，适配生产系统扩容需求。

五、项目实施效果

通讯性能达标：协议转换延迟≤10μs，数据采集准确率达 99.99%，工控机实时显示压力、差压参数，相比传统方案延迟降低 80%，完全满足合成氨工艺的实时监控要求。

工艺安全升级：超阈值报警响应时间≤100ms，自系统投运以来，成功预警 3 次压力异常波动，避免了反应釜超压风险，保障了生产安全。

运维效率提升：网关模块支持远程参数配置与故障诊断，运维人员无需到现场即可调整采集周期、修改报警阈值，每年减少现场维护工时超 120 小时。

环境适配性强：整套系统在 - 25℃~70℃、湿度 95% 的化工车间环境下稳定运行，抗干扰能力符合 IEC 61000-6-2 工业标准，无任何通讯中断记录。

扩容成本优化：网关预留 6 组 RS485 接口与 2 组 EtherCAT 端口，后续新增设备无需重新布线，仅需通过 WEB 界面配置参数即可接入，扩容成本降低 60% 以上。

六、方案优势总结

本项目依托协议转换网关的双向协议转换能力，精准解决了 EtherCAT 主站工控机与罗斯蒙特 3051 Modbus RTU 变送器的协议异构、实时性不足、环境适配差等核心痛点，实现了底层传感数据 - 网关协议转换 - 上层工控应用的全链路贯通。

相比传统方案，该方案具备低延迟、高稳定、易运维、可扩展的核心优势，无需改造现有设备即可快速部署，大幅降低系统集成与后期扩容成本，可广泛复制到化工、电力、冶金、油气等行业的异构设备互联场景。
