一、项目背景
某大型工业制造园区为提升厂区车辆出入管控效率，推进园区智能化改造，需搭建生产区 - 仓储区 - 办公区多出入口车辆联动管理系统。系统核心需求为实现道闸设备与园区中央控制系统的数据互通，根据车辆授权信息自动完成道闸开合、通行记录上传、异常情况报警等功能。

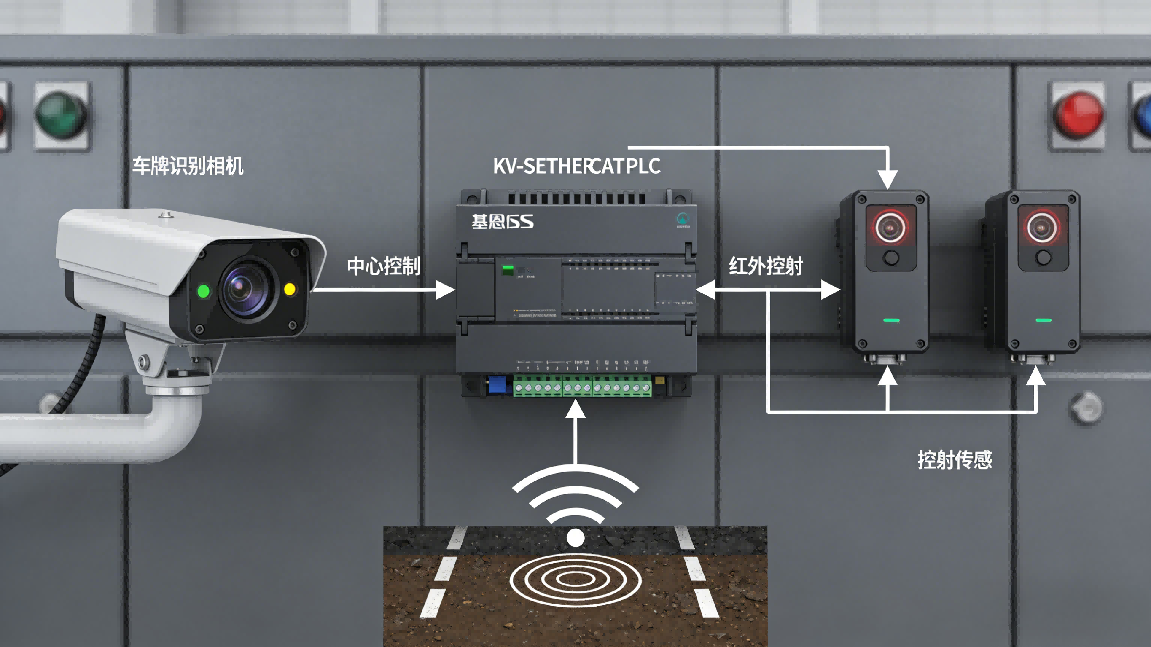

现场中央控制系统选用基恩士 KV-E 系列 EtherCAT PLC，该 PLC 具备高速 EtherCAT 总线通讯能力，可同时接入园区车牌识别相机、地感线圈、红外对射等前端设备，实现车辆身份识别、通行状态检测的逻辑运算；出入口道闸设备配置捷顺 JS601 道闸控制器，该控制器支持 Modbus RTU 协议，通过 RS485 接口接收开关闸指令，反馈道闸运行状态，适配园区高频率车辆通行场景。
由于基恩士PLC的EtherCAT协议与捷顺JS601控制器的 Modbus RTU 协议存在异构问题，传统的点对点 IO 控制方案无法实现多出入口道闸的集中管控，且布线复杂、扩展性差。项目最终引入EtherCAT 转 Modbus RTU 协议转换网关，搭建高速跨协议通讯链路，实现基恩士 PLC 对多台道闸控制器的精准联动控制。
二、项目核心需求与痛点拆解
（一）核心需求目标
联动控制：PLC 接收车牌识别相机的授权信号后，下发开闸指令至对应道闸控制器，道闸抬杆延迟≤500ms；车辆通行后，地感线圈触发关闸信号，道闸自动落杆，实现无人值守通行。
状态反馈：捷顺 JS601 控制器的道闸抬杆 / 落杆状态、故障信息（如电机过载、限位异常）实时上传至 PLC，在园区中控室 HMI 界面动态显示，便于管理人员及时处理。
多设备组网：支持园区 8 个出入口的道闸控制器同时接入 PLC 系统，实现单 PLC 对多道闸的集中管控，满足园区大规模组网需求。
异常报警：当出现车辆超时停留、道闸运行故障、无授权车辆闯入等情况时，PLC 触发声光报警，并将报警信息上传至园区管理平台。
工业适配：整套方案需在园区室外 - 20℃~60℃、潮湿、多电磁干扰的环境下稳定运行，设备具备抗雷击、防浪涌能力。
（二）现场核心痛点

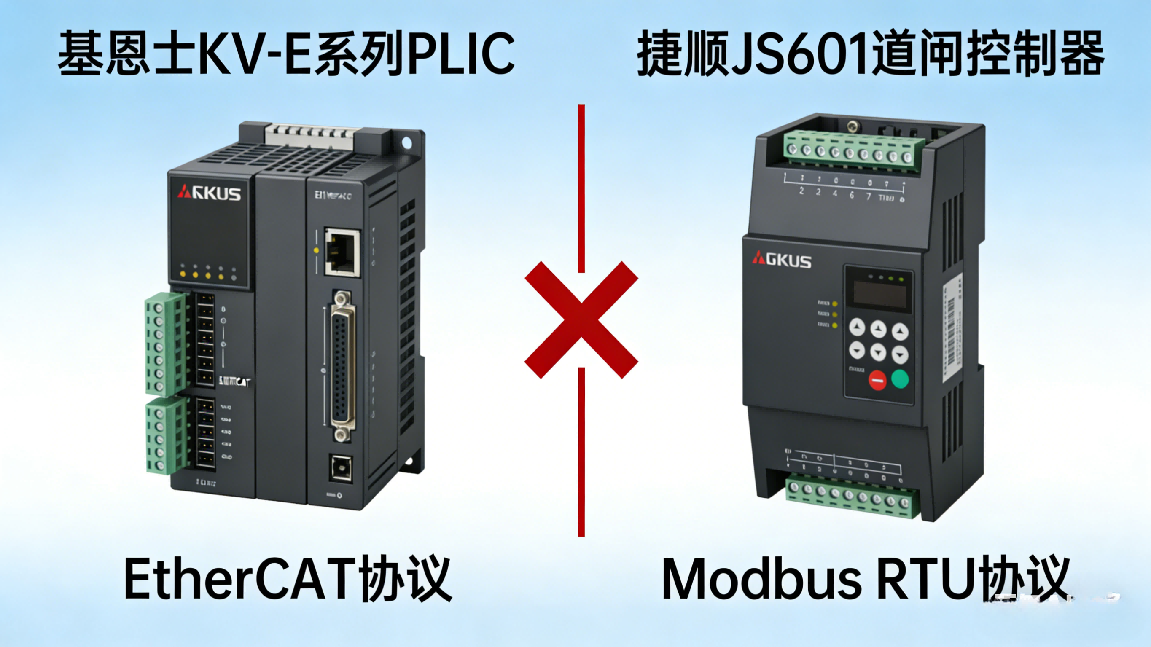

协议兼容壁垒：基恩士 PLC 仅支持 EtherCAT 总线协议，捷顺 JS601 道闸控制器为 Modbus RTU 协议，二者无法直接通讯，导致中央控制系统无法对道闸进行集中管控。
传统方案局限：采用人工值守或独立道闸控制方案，无法与园区车牌识别系统联动，车辆通行效率低，且存在人为放行漏洞，影响厂区安全管理。
缺乏状态监控：道闸运行状态无法实时上传，故障发生后需人工巡检排查，导致出入口拥堵，影响生产物料运输效率。
扩展性差：新增出入口道闸时，需重新布线并增加控制模块，改造周期长、成本高，无法快速适配园区扩建需求。

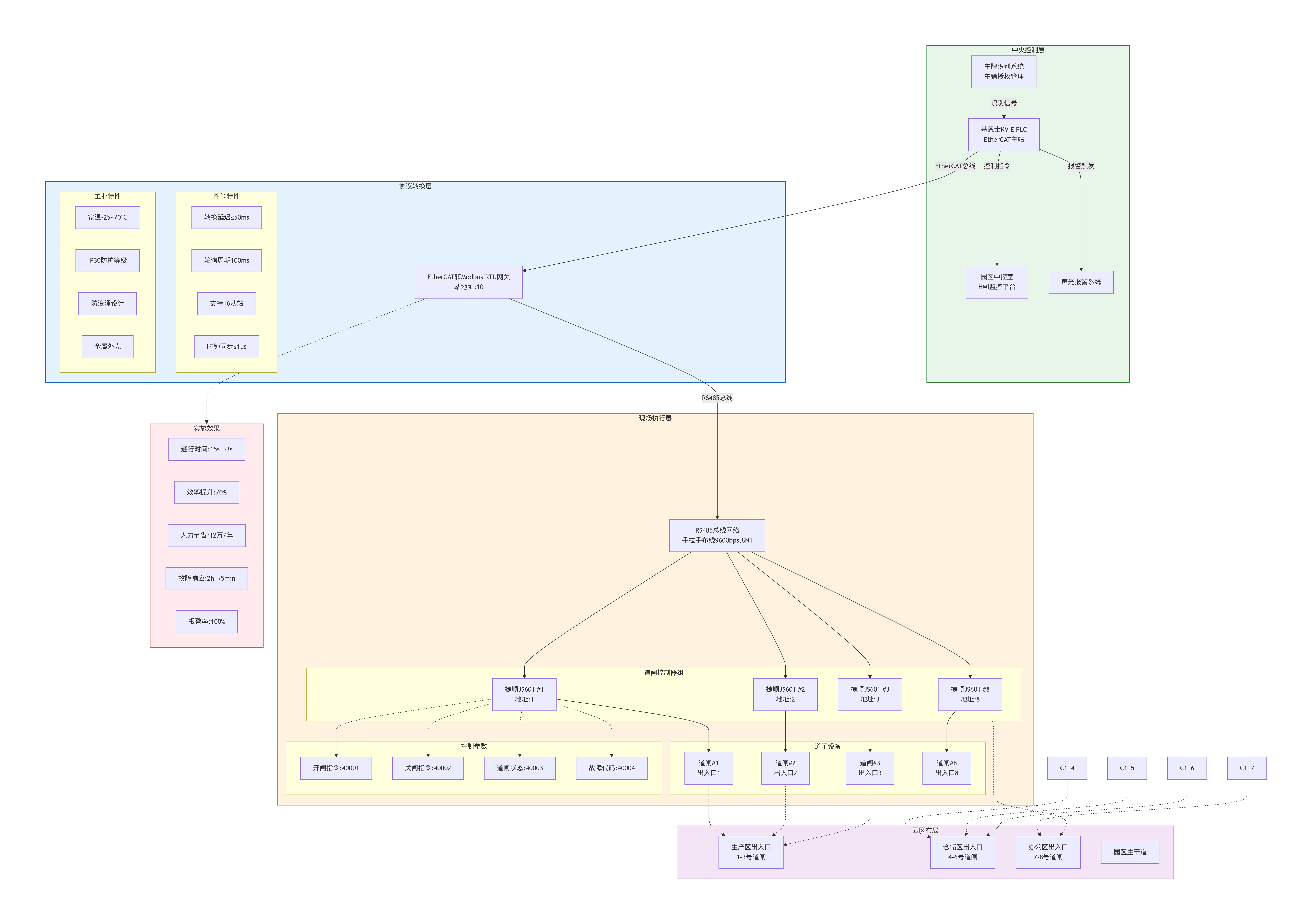

三、通讯方案拓扑与实现逻辑

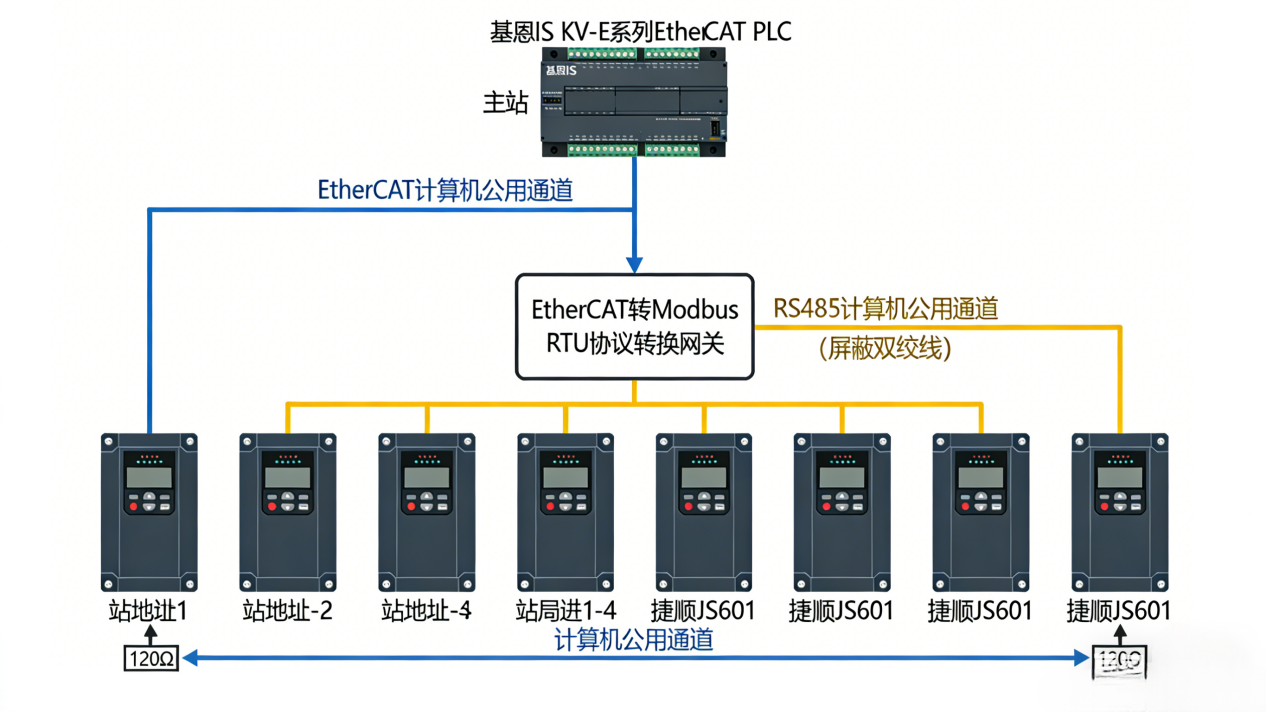

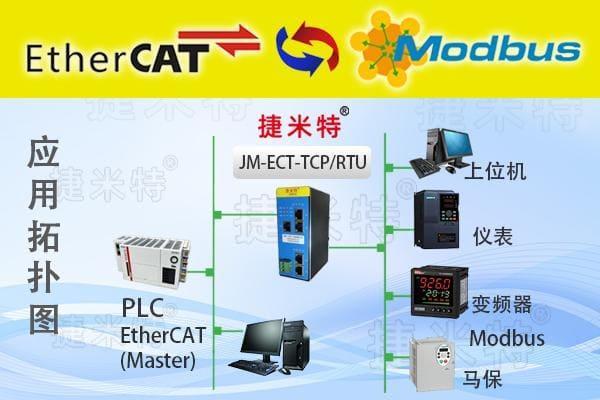

（一）硬件连接拓扑

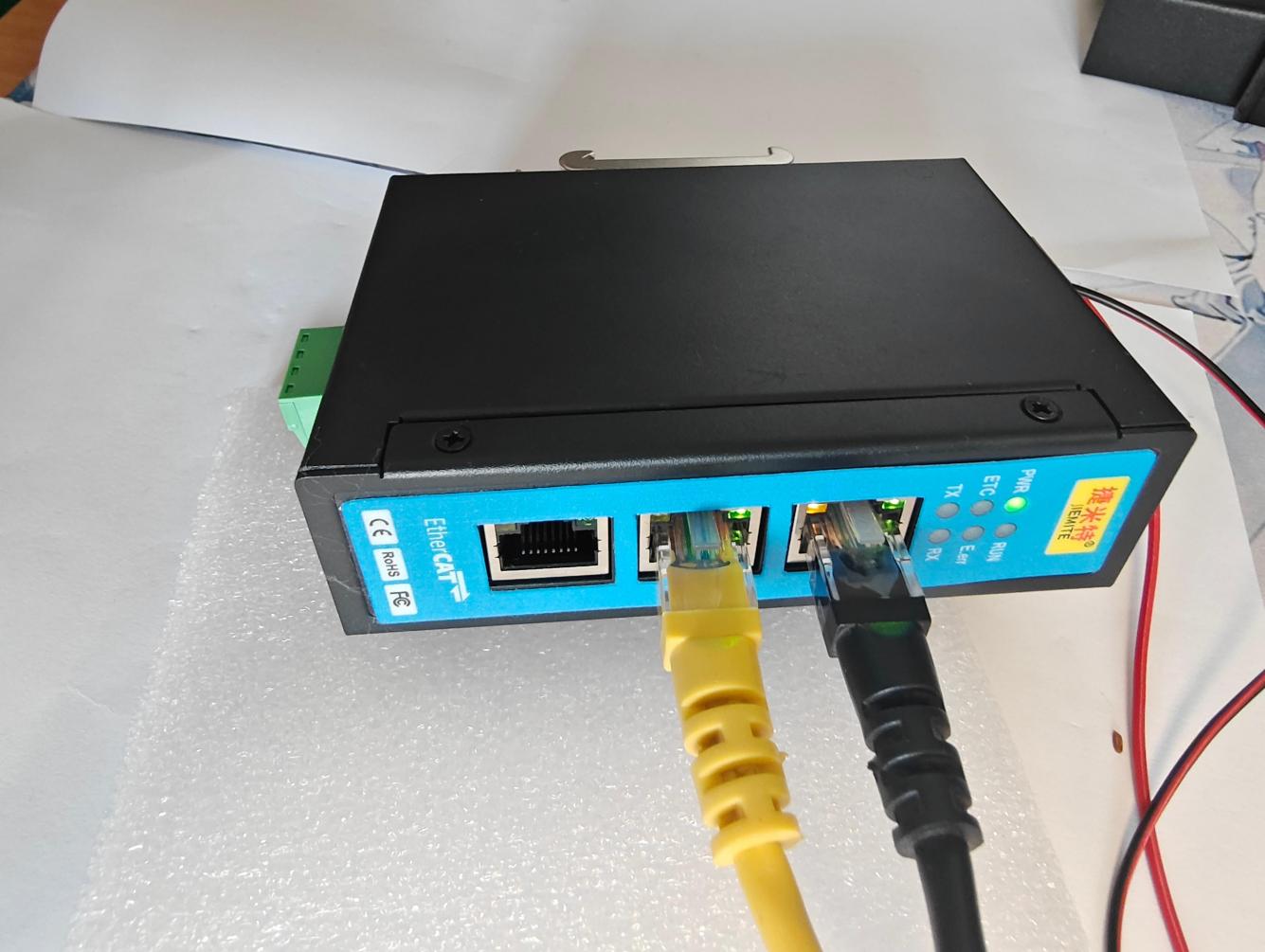

网关的 EtherCAT 端口通过工业以太网电缆接入基恩士 PLC 的 EtherCAT 主站接口，网关作为 EtherCAT 从站被 PLC 识别，站地址设置为 10（与 PLC 组态参数匹配）。
网关模块的 RS485 端口通过屏蔽双绞线采用手拉手布线方式并联接入 8 台捷顺 JS601 道闸控制器的 RS485 通讯口，总线首尾两端加装 120Ω 终端电阻，抑制信号反射，保障长距离通讯稳定性。
设备参数配置
捷顺 JS601 侧：设置通讯协议为 Modbus RTU，为 8 台控制器分配独立从站地址（1#-8# 对应地址 1-8），通讯参数配置为波特率 9600bps、数据位 8、停止位 1、无校验；将控制器控制模式设为 “通讯控制”，允许通过 Modbus 指令下发开关闸命令。
网关侧：配置 EtherCAT 通讯参数与 PLC 一致，数据交换周期设为 100ms；针对捷顺 JS601 控制器的核心寄存器进行映射，开闸指令对应寄存器 40001（写）、关闸指令对应 40002（写）、道闸状态对应寄存器 40003（读）、故障代码对应寄存器 40004（读）。
（二）核心设备协同机制与配置要点
网关与基恩士 PLC 协同配置
协议转换网关生成标准 EtherCAT 从站描述文件（ESI 文件），导入基恩士 KV Studio 编程软件，在硬件组态中添加网关设备，完成 EtherCAT 总线参数配置。
在 KV Studio 中建立数据块，将网关映射的寄存器地址与 PLC 内部变量关联：如 PLC 的 D1000（开闸指令）关联网关输出数据区对应寄存器，网关输入数据区的道闸状态关联 PLC 的 D2000、故障代码关联 PLC 的 D2001。
PLC 启用 EtherCAT 分布式时钟同步功能，确保网关与 PLC 的时钟偏差≤1μs，保障多道闸设备指令下发的同步性。
网关与捷顺 JS601 道闸控制器协同配置
网关启用 Modbus RTU 主站模式，设置轮询周期为 100ms（与 EtherCAT 数据交换周期一致），按从站地址顺序轮询 8 台道闸控制器的状态与故障数据，避免数据冲突。
捷顺 JS601 控制器侧通过面板配置，启用 “通讯反馈” 功能，确保道闸每次动作后，实时将运行状态写入对应寄存器，供网关读取上传。
协同控制逻辑配置

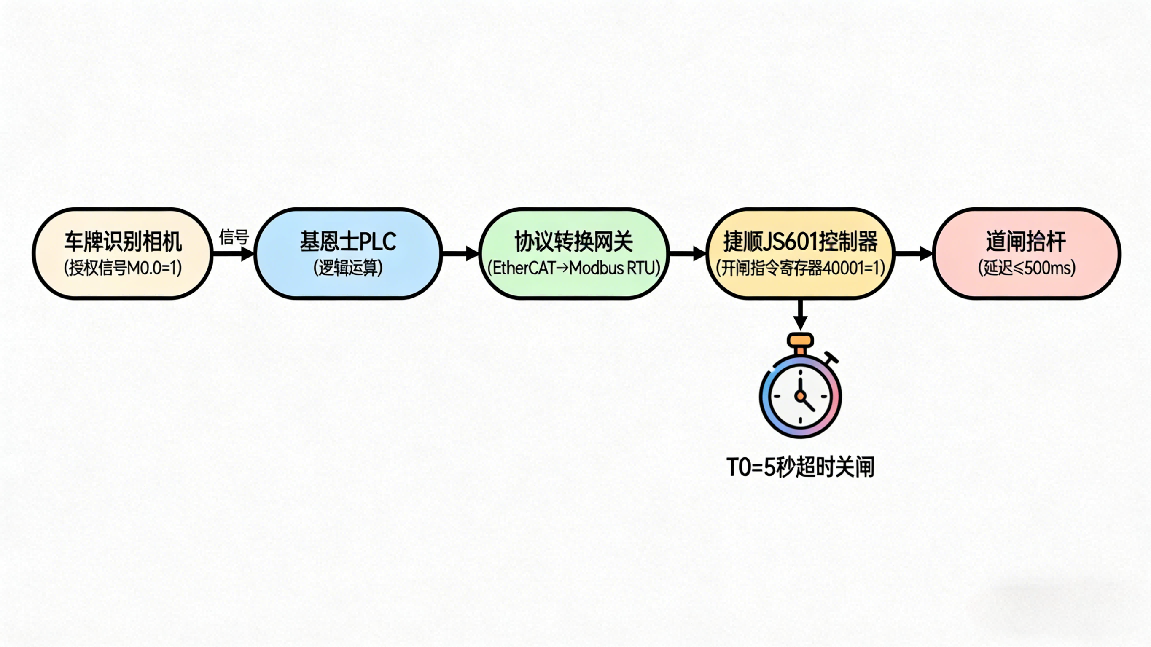

开闸逻辑：车牌识别相机识别到授权车辆后，向 PLC 发送车辆通行信号（M0.0 置 1），PLC 根据车辆所属出入口，向对应道闸控制器的开闸指令寄存器写入 “1”，网关将 EtherCAT 指令转换为 Modbus RTU 指令下发，道闸抬杆；同时 PLC 启动计时器（T0），若 5 秒内未检测到车辆通行，自动下发关闸指令。
关闸逻辑：车辆通过地感线圈时，地感信号（I0.1）触发 PLC，PLC 延迟 2 秒后向关闸指令寄存器写入 “1”，道闸落杆；落杆完成后，控制器将状态寄存器更新为 “关闸到位”，反馈至 PLC，PLC 清除计时器与指令信号。
故障处理逻辑：当 PLC 检测到故障代码寄存器非零时（如代码 01 代表电机过载、代码 02 代表限位异常），立即触发对应出入口的声光报警（Q0.0 置 1），并在 HMI 界面显示故障位置与原因，同时禁止该道闸的开关闸指令下发，直至故障解除。
四、方案核心技术亮点
协议低延迟转换：网关采用硬件级协议解析芯片，实现 EtherCAT 与 Modbus RTU 协议的无缝转换，指令下发与状态反馈的总延迟≤50ms，满足园区车辆快速通行需求。
多设备集中管控：网关支持 16 路 Modbus RTU 从站设备接入，单网关即可实现 8 个出入口道闸的集中管理，相比传统方案减少 80% 的布线工作量，降低系统搭建成本。
工业级高可靠性：网关采用 IP30 防护等级金属外壳，宽温工作范围 - 25℃~70℃，具备防浪涌、抗电磁干扰能力，符合 IEC 61000-6-2 工业标准，适配园区室外恶劣环境。
灵活扩展能力：新增出入口道闸时，仅需在 PLC 组态中添加对应从站地址，无需修改现有程序与布线，1 小时内即可完成设备接入，适配园区扩建需求。
五、项目实施效果
通行效率大幅提升：实现车辆无人值守快速通行，单车道通行时间从平均 15 秒缩短至 3 秒，早晚高峰时段园区出入口拥堵情况彻底解决，物料运输车辆入场效率提升 70%。
管理智能化升级：道闸运行状态与通行记录实时上传至中控平台，管理人员可远程监控各出入口情况，故障响应时间从平均 2 小时缩短至 5 分钟，设备运维效率提升 90%。
安全性显著增强：杜绝无授权车辆闯入风险，异常情况报警率 100%，园区生产区安全事故发生率降至 0，满足工业制造园区严格的安全管理要求。
运维成本降低：取消人工值守岗位，每年节省人力成本约 12 万元；设备故障率降低 85%，维护次数减少 70%，大幅降低园区运营成本。
六、方案优势总结
本项目依托 EtherCAT 转 Modbus RTU 协议转换网关，精准解决了基恩士 EtherCAT PLC 与捷顺 JS601 道闸控制器的协议异构难题，实现了车辆识别 - 指令下发 - 状态反馈 - 故障报警的全链路闭环控制。
相比传统道闸控制方案，该方案具备通行效率高、管理智能化、扩展性强、运维成本低的核心优势，无需改造现有设备即可快速部署，可广泛复制到工业制造园区、物流仓储中心、大型厂区等车辆管控场景，助力工业场所实现智能化升级。
