一、项目背景与核心痛点

浦项不锈钢某冷轧薄板生产线升级项目中，核心控制单元采用欧姆龙 DeviceNet 主站 PLC，负责整条产线的速度同步、张力控制与工艺逻辑调度；而新增的高精度伺服传动系统（含多台辊道伺服、纠偏伺服）仅支持Profibus DP 从站协议。

项目实施前面临三大核心痛点：

协议异构壁垒：欧姆龙PLC的 DeviceNet 协议与伺服系统的 Profibus DP 从站协议无法直接互通，PLC 下发的速度指令、张力参数无法传输至伺服，伺服的运行状态、故障代码也无法反馈至控制系统。

产线升级限制：生产线需 24 小时不间断运行，无法对既有欧姆龙 PLC 控制程序、伺服传动系统硬件进行大规模改造，必须采用 “即插即用” 的协议转换方案。

高精度同步需求：冷轧薄板生产对辊道伺服速度同步精度要求极高，协议转换延迟需控制在10ms 以内，否则易导致板材划伤、张力不均等质量问题。

二、解决方案： Profibus DP转DeviceNet 网关部署

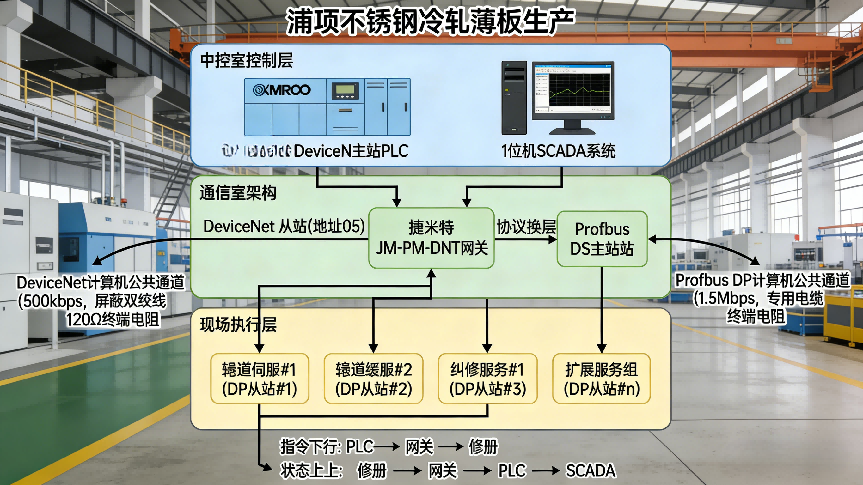

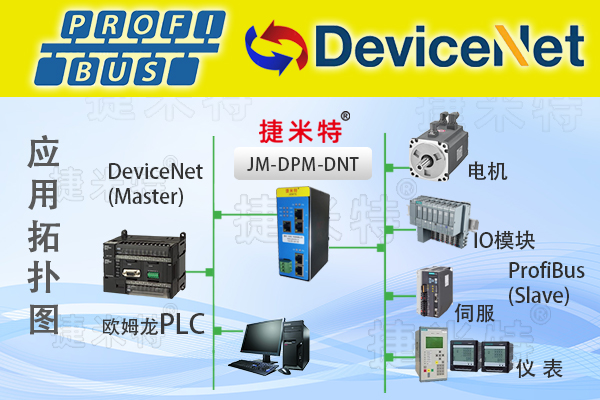

针对项目痛点，最终选用协议转换网关，构建 “欧姆龙 DeviceNet 主站 PLC→协议转换网关→Profibus DP 伺服传动系统” 的三层异构通讯架构，实现双向数据透明传输。

1. 网关核心参数与适配性

项目 技术参数

协议转换能力支持 DeviceNet 主/从站、Profibus DP 主/从站双向转换；本项目中网关配置为DeviceNet 从站+Profibus DP主站模式

通讯性能 数据传输延迟≤5ms；支持最大 248 字节输入 / 输出数据映射；兼容 Profibus DP V0/V1 协议

工业级防护 24VDC 宽压供电（18-32VDC）；-20℃~+60℃宽温工作环境；IP20 防护等级，DIN 导轨安装

组态便捷性 提供 DeviceNet EDS 文件、Profibus DP GSD 文件，支持欧姆龙 CX-Integrator、西门子 STEP7 等主流组态软件配置

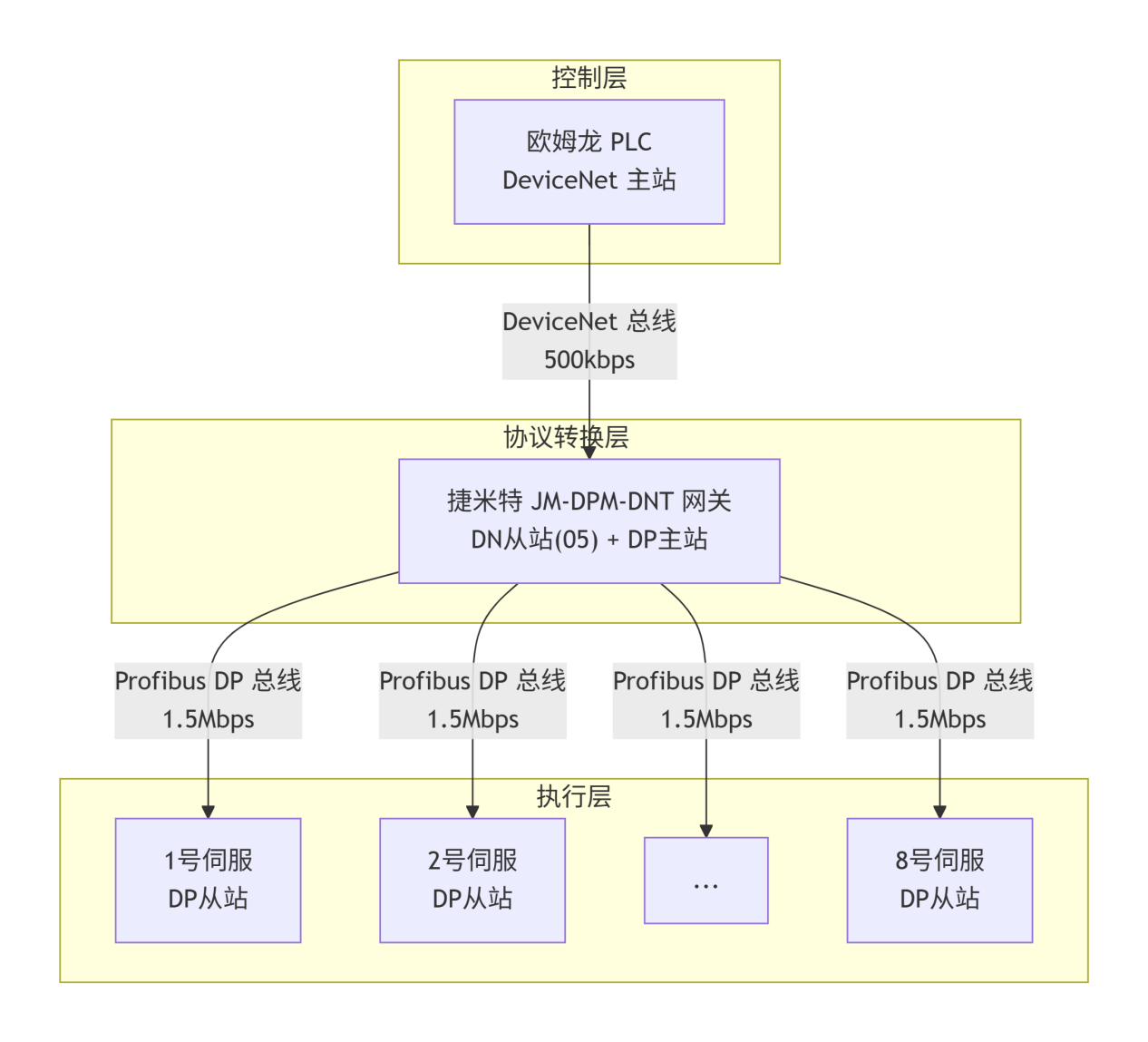

2. 系统拓扑与物理连接

DeviceNet 侧连接： 网关的 DeviceNet 端口通过屏蔽双绞线接入欧姆龙 PLC 的 DeviceNet 主站总线，总线两端加装 120Ω 终端电阻，确保信号稳定传输；网关 DeviceNet 从站地址设为 05（与 PLC 程序中预留地址一致）。

Profibus DP 侧连接：网关的 Profibus DP 端口通过专用 Profibus 总线电缆连接伺服传动系统的 DP 从站接口，每台伺服分配唯一从站地址（1-8 号）；网关作为 Profibus DP 主站，采用轮询机制采集伺服数据、下发控制指令。

供电与安装：网关与 PLC、伺服系统共用 24VDC 工业电源，安装于中控柜内，与其他设备保持安全间距，避免电磁干扰。

三、项目实施效果与价值

1. 技术指标达成

协议转换延迟稳定在3-5ms，远低于项目要求的 10ms 上限，辊道伺服速度同步误差≤±1rpm，满足冷轧薄板高精度生产需求。

实现双向数据透明传输：欧姆龙 PLC 可实时下发速度、启停指令，同步采集伺服运行状态与故障代码；伺服系统响应指令延迟≤10ms，无丢包、乱码现象。

网关支持热插拔，项目实施过程中仅需 30 分钟完成安装组态，未影响生产线正常运行。

2. 核心价值体现

打破协议壁垒：无需改造既有 PLC 与伺服系统，通过捷米特网关实现 DeviceNet 与 Profibus DP 协议的无缝转换，保护设备存量投资超 200 万元。

提升生产效率：伺服系统状态实时反馈至 PLC，故障定位时间从原来的 2 小时缩短至 5 分钟，生产线停机率降低 80%，年增加产能约 5000 吨。

保障生产质量：高精度速度同步控制有效减少板材划伤、张力不均等缺陷，产品合格率提升至 99.8%，降低质量成本约 150 万元 / 年。

四、项目总结

本项目中， Profibus DP 转 DeviceNet 网关模块凭借工业级稳定性、高性价比、便捷组态等优势，成功解决浦项不锈钢冷轧生产线的协议异构通讯难题。该方案不仅适用于钢铁行业的伺服传动系统集成，还可广泛推广至汽车制造、有色金属加工等需要多协议设备互联的工业场景。
