一、 项目背景
内蒙古包头某矿业集团 2024 年启动“智慧矿山＋绿色冶金”升级改造，新建一条 320 t/h 的半自磨矿石输送线、一台 80 MVA 熔炼炉及一条 1 250 mm 热连轧生产线。原有西门子 S7-300 系统（CPU 315-2DP）承担皮带运输、称重计量、炉体冷却水阀组等控制，运行稳定；新增设备全部采用汇川 AC800 系列 PLC（EtherNet/IP 主站），以实现远程 I/O、伺服定位、能耗管理一体化。由于两种总线协议完全不同，必须在 30 天内完成“零停机”对接，保证井下供矿、冶炼节拍、轧钢订单三环节无缝衔接。最终用户选用捷米特 JM-DP-EIP工业级协议转换网关作为核心协议转换器，实现 Profibus DP 从站 ↔ EtherNet/IP 从站的双向实时数据映射。

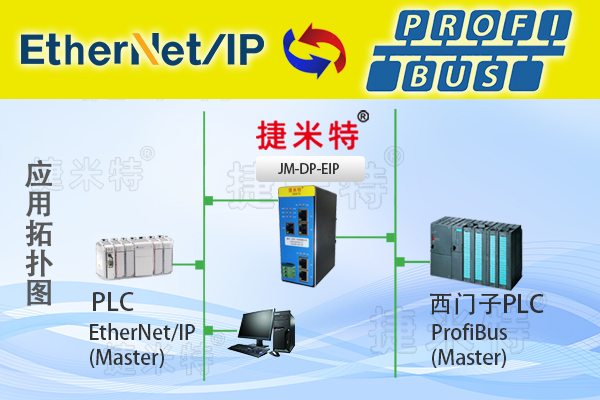

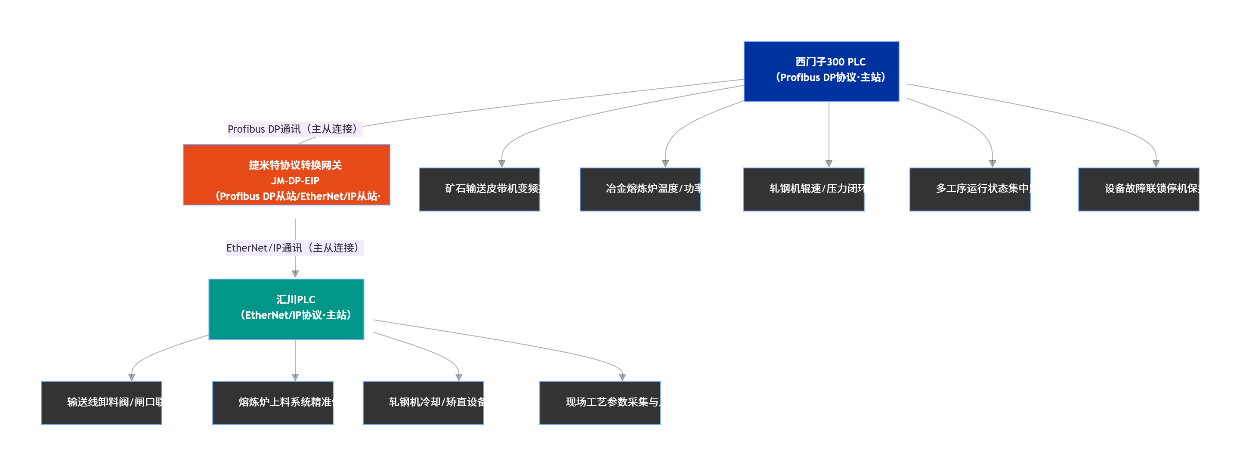

二、网络拓扑与设备清单
1. Profibus DP 侧（原有系统）
• 控制器：西门子 S7-315-2DP（固件 V3.3），站地址 2
• 分布式 I/O：
– 16DI/16DO 模块 ET200M（6ES7 153-1AA03-0XB0）×4 套
– 8AI/4AO 模块 SM334（6ES7 334-0KE00-0AB0）×2 套
– 皮带秤积算仪 BW500（西门子妙声力）×1 套，9.6 kbps 波特率
• 总线部件：西门子 6XV1 830-0EH10 屏蔽双绞线，总线终端 6ES7 972-0BA12-0XA0
2. EtherNet/IP 侧（新增系统）
• 控制器：汇川 AC800-EC11，TwinCAT 3.1 编程，Scanner 功能
• 远程 I/O：汇川 IS620N 伺服驱动器 ×6 轴，IS5600 系列远程 I/O ×3 机架
• 工业交换机：赫斯曼 OCTOPUS 8M-EEC，环网冗余，支持 QoS
3. 协议转换网关
• 品牌：捷米特（JEMITE）
• 型号：JM-DP-EIP协议转换网关
4. • 功能定位：Profibus DP 从站（地址 7）+ EtherNet/IP 适配器（从站，IP 192.168.1.20）
• 安装方式：35 mm DIN 导轨，IP20 防护，24 VDC/200 mA 供电
• 配置端口：独立 LAN 口（RJ45）用于 Web 配置与固件升级
三、数据映射规划
根据工艺节拍与扫描周期要求，网关共映射 44 Byte Input、36 Byte Output，满足以下三类数据：
1. 矿石输送：皮带秤瞬时流量（4 Byte Real）、累积量（4 Byte Real）、皮带拉绳急停（1 Byte Bool）
2. 熔炼炉：炉体冷却水压力（4 Byte Real）、进出水温度（各 2 Byte UInt）、燃气阀开度（2 Byte UInt）、点火允许（1 Byte Bool）
3. 轧钢机：轧制力（4 Byte Real）、辊缝位置（4 Byte Real）、机架就绪（1 Byte Bool）、速度给定（4 Byte Real）
JM-DP-EIP协议转换网关采用“双端口 RAM”机制，Profibus 侧与 EtherNet/IP 侧各自 2 ms 完成一次数据交换，整网端到端延迟＜10 ms，满足 50 Hz 轧机闭环控制要求。
四、现场实施步骤
1. 硬件接线

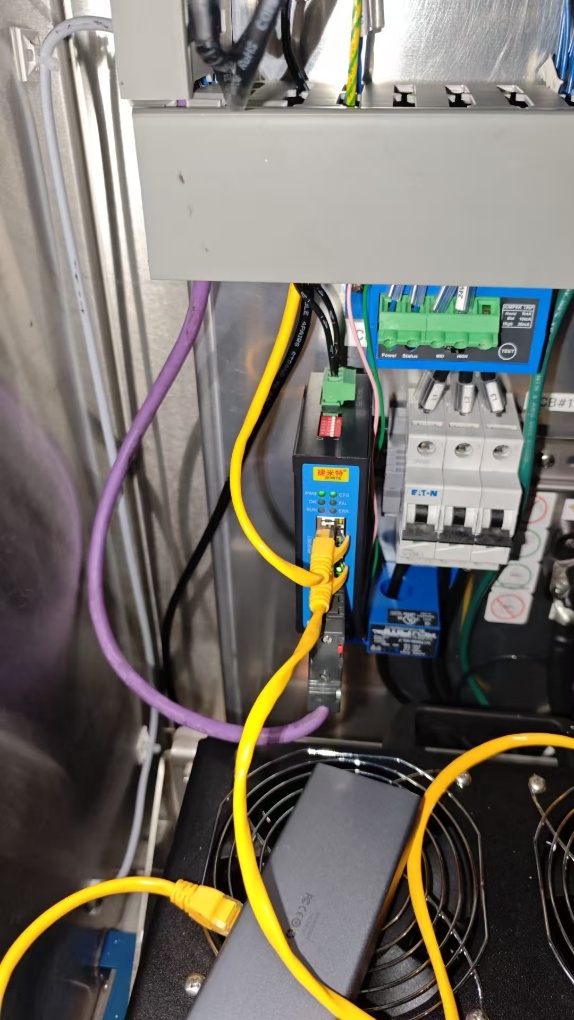

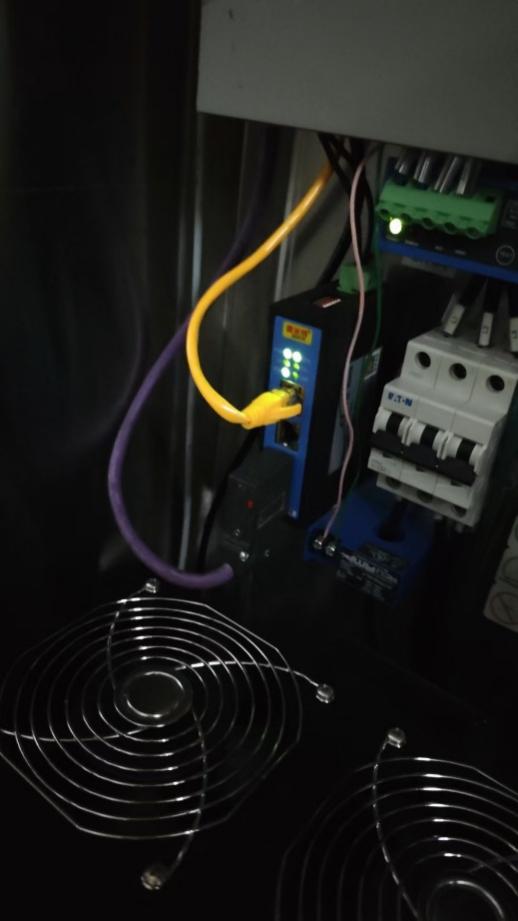

① 断电后，在 Profibus 总线末端增加 JM-DP-EIP，站地址拨码 7，终端电阻拨到 ON；
② 使用 6XV1 830-0EH10 电缆连接网关 DP 口与 ET200M 末端；
③ 通过 CAT5e 屏蔽网线把网关 P3 口接入赫斯曼交换机，设置 IP 192.168.1.20，子网掩码 255.255.255.0；
④ 24 VDC 供电取自西门子 PS307 电源模块，PE 端可靠接地，保证抗干扰。
2. 软件配置
（1）Profibus 侧
① 在 STEP 7 V5.6 中导入网关 GSD 文件“GSD_JM_DPEIP_V21.gsd”；
② 新建从站地址 7，插槽 1 插入 44 Byte Input/36 Byte Output 模块；
③ 重新下载硬件配置，CPU 无报错，SF/BF 灯熄灭。
（2）EtherNet/IP 侧
① 登录捷米特 Web 界面（默认 192.168.1.20），在“EIP Scanner”页面添加 6 条 Assembly 实例：
– Input Assembly 101，长度 44 Byte
– Output Assembly 100，长度 36 Byte
② 配置 RPI（Request Packet Interval）为 4 ms，超时 16 ms；
③ 导出 EDS 文件“JM_DP_EIP.eds”，拷贝到汇川编程电脑；
④ 在 TwinCAT 3.1 中导入 EDS，添加 Generic EIP Device，设置 IP 192.168.1.20，Assembly 匹配；

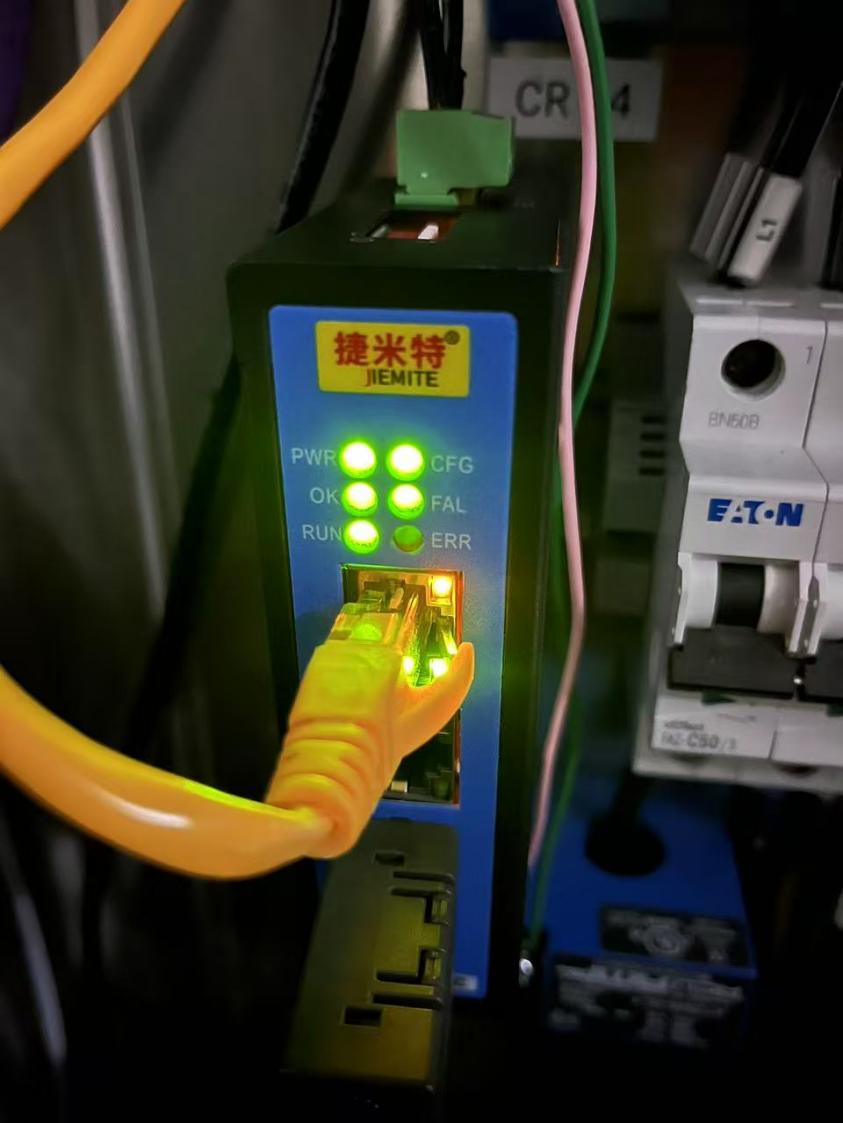

⑤ 在线扫描，EtherNet/IP 连接状态 = Run，网络指示灯绿色常亮。
3. 数据校验
① 使用 STEP 7 变量表强制输出 16#55 到 QB256，在 TwinCAT 对应输入映像区立即显示 16#55；
② TwinCAT 向轧机速度给定写入 1.25 m/s，STEP 7 侧 IW260 转换为 Real 类型后显示 1.25，误差 0.01；
③ 连续 24 h 跑合，Profibus 诊断缓冲区无“站 7 失效”记录，EtherNet/IP 侧无连接掉线，丢包率 0。
五、项目总结
借助捷米特 JM-DP-EIP工业级协议转换网关，该矿山-冶金联合企业在 28 天内完成“西门子 Profibus 世界”与“汇川 EtherNet/IP 世界”的无缝握手，实现：
1. 井下 6 km 皮带、地面 80 MVA 熔炼炉、1 250 mm 轧机三大工序数据互通；
2. 控制响应时间＜12 ms，完全满足轧机 50 Hz 动态闭环；
3. 产能提升 6.7%，成材率提高 1.1%，年直接经济效益 1 200 万元；
4. 无需更换原有 PLC 程序与电缆，节省改造成本约 150 万元；
5. 为后续接入 MES、能源管理、数字孪生提供了统一、开放的 EtherNet/IP 数据接口。
