一、项目背景

某汽车零部件企业自动化生产线以西门子 S7-1500 PLC为核心控制器，采用PROFINET工业以太网组网，负责整条产线的逻辑控制、节拍调度与安全联锁。产线上下料、搬运、装配工位均配置发那科工业机器人，机器人控制系统采用CC-Link IE总线通讯。

由于 PROFINET 与 CC-Link IE 属于不同工业总线协议，二者无法直接联互互通。前期项目采用硬接线方式实现少量 IO 信号交互，存在布线复杂、信号点少、扩展性差、响应延迟高等问题。机器人运行数据、坐标信息、故障代码、夹具状态等无法实时上传至 PLC 与上位系统，导致设备信息孤岛、运维效率低、故障定位慢，难以满足智能制造对高速联动、数据互通、稳定可靠的要求。为打通西门子 PLC 与发那科机器人之间的数据通道，企业决定采用PROFINET 转 CC-Link IE 协议转换网关进行通讯改造。

二、解决方案

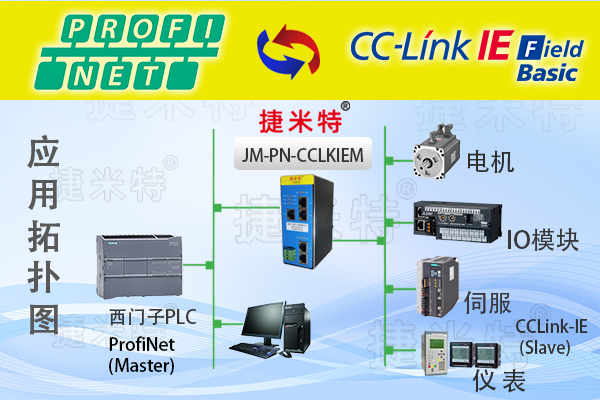

项目采用PROFINET 转 CC-Link IE 协议转换网关作为核心通讯设备，实现两种异构总线之间的透明数据转换。

硬件架构

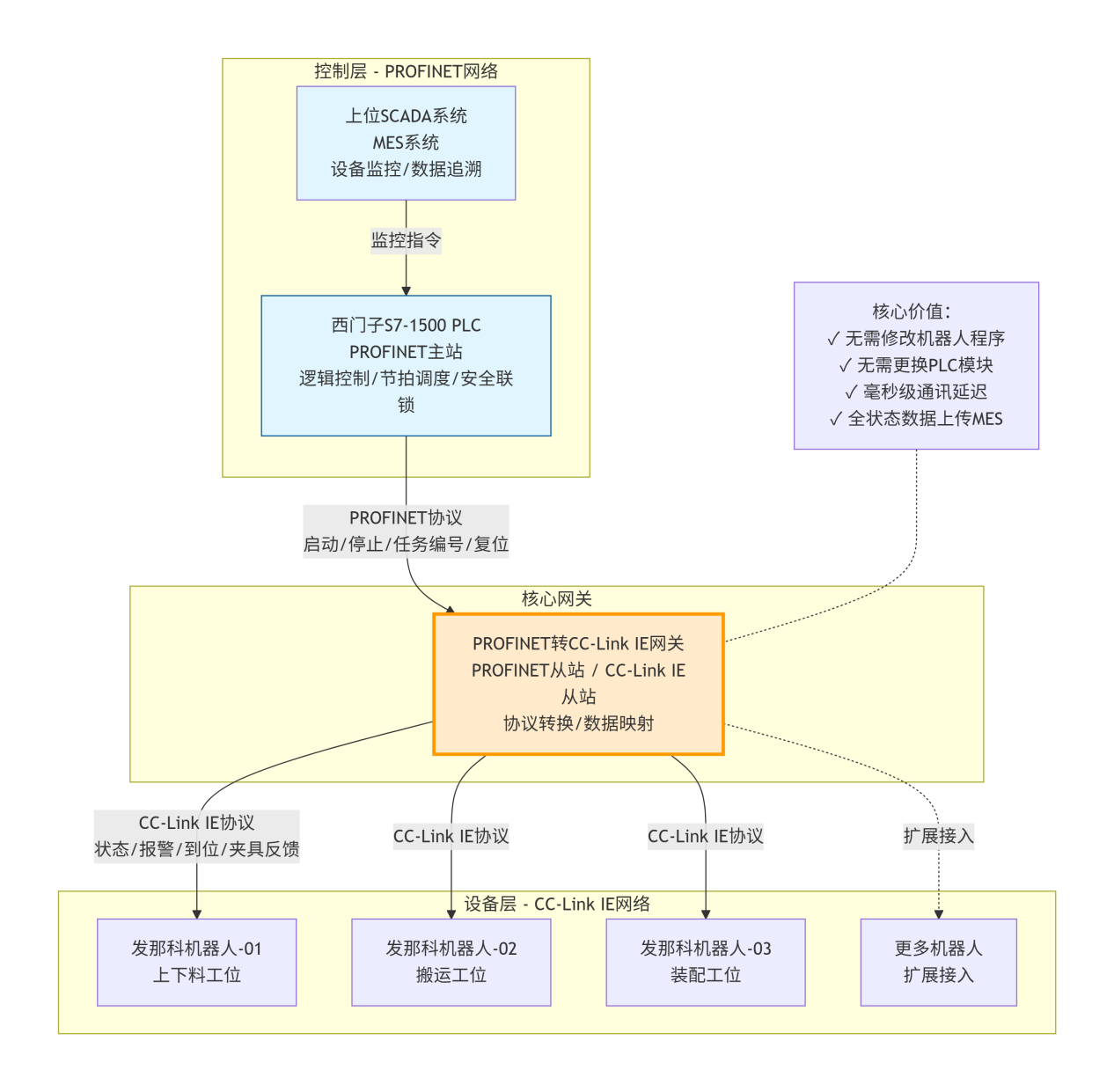

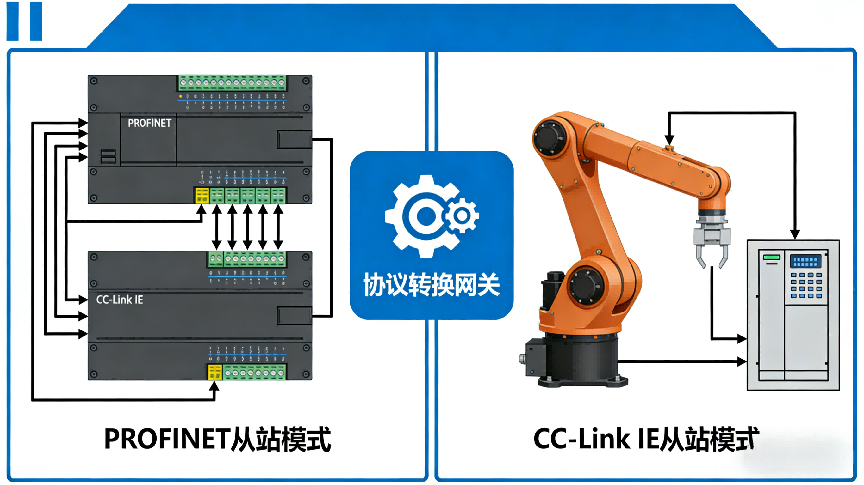

网关一侧作为PROFINET 从站接入西门子 PLC 网络，另一侧作为CC-Link IE 从站与发那科机器人对接，采用标准 DIN 导轨安装，支持宽电压供电与工业级抗干扰设计，满足车间长期连续运行需求。

通讯配置

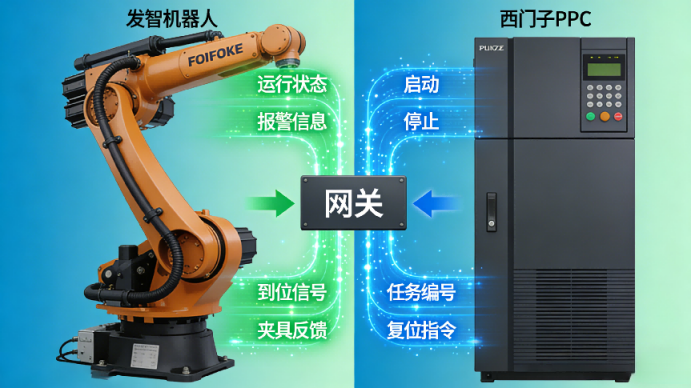

通过网关配置软件完成数据映射，将机器人的运行状态、报警信息、到位信号、夹具反馈等数据转换为 PROFINET 协议上传至 PLC；同时将 PLC 下发的启动、停止、任务编号、复位指令等转换为 CC-Link IE 信号下发给机器人。

实施优势

改造无需修改机器人程序、无需更换 PLC 模块、无需大量重新布线，配置简单、调试快捷，大幅缩短项目实施周期，降低改造成本。

三、应用效果

系统投运后，通讯稳定、延迟低、数据无丢包，完全满足产线高节拍、高可靠性要求。

实现无缝互联互通

彻底解决西门子 PLC 与发那科机器人协议不兼容问题，实现控制指令与状态数据双向实时传输。

通讯性能优异

数据刷新延迟低至毫秒级，机器人动作响应及时，与产线节拍高度同步，有效提升生产效率。

系统稳定可靠

工业网关模块抗干扰能力强，支持 24 小时不间断运行，减少停机时间，降低设备故障率与维护成本。

数据可视化与智能化

机器人全状态数据可上传至上位 SCADA 与 MES 系统，实现设备监控、故障预警、生产数据追溯与 OEE 统计，提升产线数字化与智能化水平。

四、总结
