一、改造背景
某高端制造企业精密测量室采用罗克韦尔 SLC 5/04（1747-L542）PLC 作为三坐标测量仪、影像测量仪、激光测径仪等精密检测设备的运动控制、测量工序联动、环境控制核心，原系统通过 DH485 串口连接简易数显屏，仅能显示设备启停状态与简单测量结果。随着产品质量管控要求提升，原有系统无法满足测量精度、环境温湿度、设备运动坐标、测量数据溯源等多参数实时监控需求，且 SLC500 本体无以太网口，无法将测量数据上传至企业质量追溯系统。更换整套精密测量控制系统成本高昂，且需重新进行设备校准认证。最终采用捷米特 JM-ETH-AB 以太网通讯模块，实现老款 PLC 低成本以太网升级，对接 MCGS 触摸屏与企业质量数据管理平台，兼顾测量精度与数据数字化需求。
二、方案设计

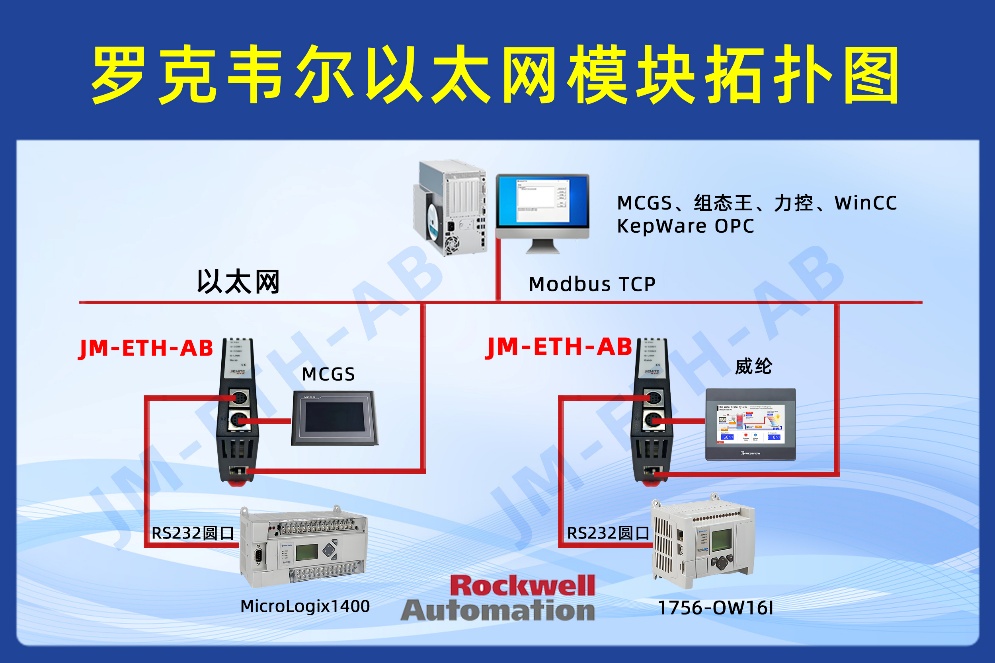

1. 硬件拓扑

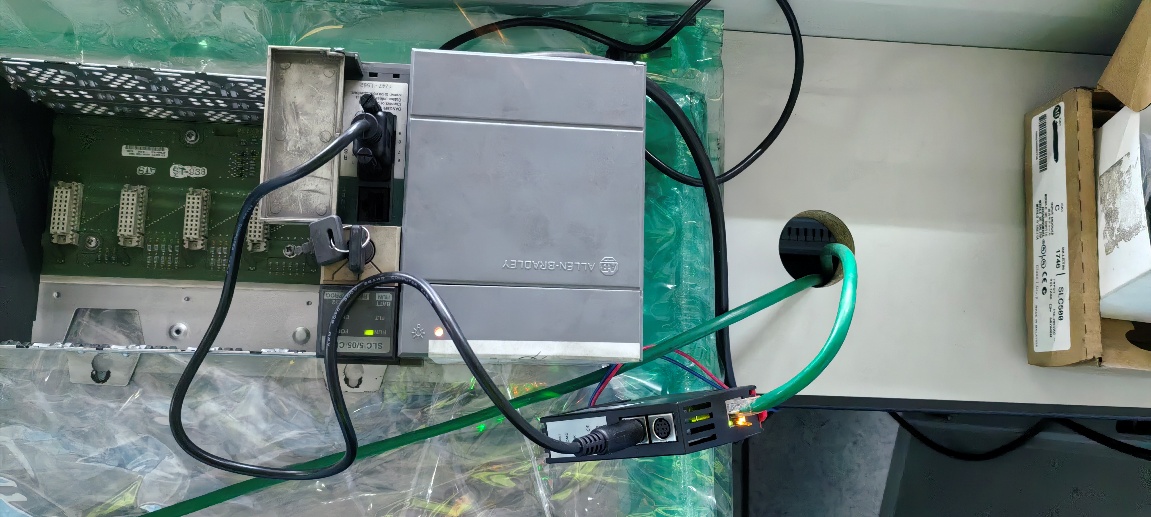

· 主控 PLC：AB SLC 5/04（1747L542），DH485 接口
· 触摸屏：MCGS 触摸屏，用于现场精密测量工艺监控、测量程序选择、环境参数监测、测量数据显示与报警

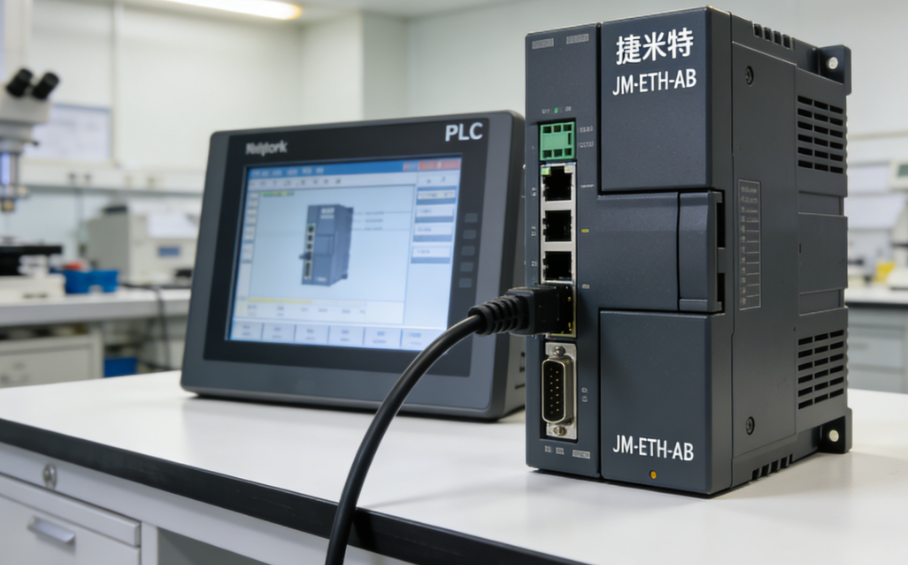

· 以太网模块：捷米特 JM-ETH-AB 工业以太网通讯处理器
· 网络设备：工业百兆防静电交换机，精密测量室质量管控网段 192.168.40.0/24
· 上位机：企业质量追溯计算机，用于测量数据归档、精度分析、质量报表生成、检测结果溯源
2. 接口连接
· JM-ETH-AB 的 DH485 端子接入精密测量设备控制 DH485 总线，站号设为 6，波特率 9600bps（适配精密测量设备低速高稳定通讯需求）
· 模块 RJ45 口接入工业防静电交换机，IP：192.168.40.66，掩码 255.255.255.0
· MCGS 触摸屏配置同网段 IP，通过以太网驱动读取模块映射的精密测量与环境参数
· 企业质量追溯系统通过 ModbusTCP 协议采集测量尺寸、形位公差、环境温湿度、设备校准状态等关键质量参数
三、JM-ETH-AB 通讯处理器参数配置
1. 设置 DH485 站号 6，数据刷新周期 12ms，扫描 N7、F8、N10 数据区，对应测量参数、环境数据与校准信息
2. 配置 EtherNet/IP 实例，将测量精度、设备运动坐标、温湿度等关键参数映射到 CIP 地址段，开启数据校验功能
3. 配置 ModbusTCP 映射，将 N7:F8 数据区的测量尺寸、形位公差等高精度数据映射到 40001 开始的保持寄存器，保留 6 位小数精度
4. 下载配置至模块，RUN 灯常亮、COMM 灯慢闪表示通讯稳定，模块进入精密测量数据传输模式
四、MCGS 触摸屏画面组态
1. 打开 MCGS 组态软件，新建精密测量室监控项目，选择高精度数据传输以太网驱动
2. 添加以太网设备，指向 JM-ETH-AB 模块 IP：192.168.40.66，配置高精度数据通讯参数
3. 建立监控标签：测量尺寸、形位公差、设备运动坐标、环境温度、环境湿度、设备校准状态、测量程序运行状态、超差报警
4. 组态精密测量工艺流程画面、测量数据实时显示界面、温湿度变化曲线、超差报警弹窗、操作员权限管理、测量数据本地存储界面
5. 下载组态工程至 MCGS 触摸屏，现场测试数据刷新 < 20ms，测量数据传输无精度损失，满足精密测量室高精准、高稳定监控要求
五、企业质量追溯平台对接验证
1. 质量追溯平台通过 ModbusTCP（端口 502）定时读取测量原始数据、环境参数、设备状态，数据上传精度保留 6 位小数
2. 从质量追溯平台下发产品检测任务、测量精度阈值、设备校准周期到 PLC，实现精密测量参数远程设定
3. 通讯响应平均 < 10ms，连续 48 小时高精度数据传输无偏差、无丢包，满足精密测量室 1 秒级质量监控与数据溯源要求
4. 测量数据超差或环境参数超出允许范围时，系统自动记录事件日志，关联产品批次、检测设备与操作员信息，支持测量数据历史查询、质量分析报表生成与产品全生命周期溯源
六、PLC 程序修改
捷米特 JM-ETH-AB 模块对原精密测量 PLC 控制系统完全透明，仅在梯形图中增加少量数据传送与精度校准标志位指令，用于标记测量数据上传与超差报警触发，无需改动原有精密测量设备的运动控制、工序联动与环境控制逻辑，设备停机改造时间仅 1.5 小时，且改造后无需重新进行设备精度校准，对精密测量工作无影响。
七、经验总结
1. JM-ETH-AB 模块支持双协议栈同时运行，兼顾 EtherNet/IP 本地高精度通讯与 ModbusTCP 远程数据传输，完美适配 MCGS 触摸屏现场监控与企业质量追溯平台远程数据采集的需求，且数据传输无精度损失
2. 模块直接接入原有 DH485 控制总线，不占用 PLC 槽位，不改变原精密测量系统的硬件连接与控制逻辑，适配精密测量室高稳定性、低改造风险的要求
3. 模块支持高精度数据传输与通讯抗干扰设置，适配精密测量室对环境与数据传输的高要求，且支持 Web 远程诊断，可远程排查通讯故障，不影响测量室洁净环境
4. 低成本、快部署的升级方案，完美解决老款 SLC500 PLC 无以太网口、无法接入企业质量追溯系统的痛点，实现精密测量数据的数字化、可溯源，大幅提升产品质量管控水平
