一、项目应用背景

某新能源电池制造企业，其电池装配生产线采用罗克韦尔Micro850 PLC作为控制核心，该PLC基于EtherNet/IP协议构建工业控制网络，负责电池极片输送、电芯装配、封装等工序的自动化控制。现场8台极片输送线、4台电芯装配机的驱动电机，均配备RS232协议变频器（型号：施耐德ATV12），用于调节电机运行速度，实现输送、装配工序的同步联动，确保电池装配精度。

现场存在两大核心痛点：一是协议不兼容，罗克韦尔Micro850 PLC采用EtherNet/IP协议，而RS232变频器采用串行通讯协议，两者无法直接实现数据互通，导致PLC无法精准控制变频器转速，极片输送与电芯装配不同步，影响电池装配质量；二是通讯可靠性差，RS232通讯距离短、抗干扰能力弱，车间内电池检测设备、高频电源产生的电磁干扰，易导致通讯延迟、数据丢包，引发电机转速异常、设备停机，每月因通讯故障导致的非计划停机时间高达18小时。此外，传统串口直连方式布线复杂，8台变频器需单独布线至PLC，后期维护、故障排查难度大，无法满足新能源电池规模化生产的需求。为解决上述问题，项目采用EtherNet/IP转RS232协议转换网关，构建稳定、高效的跨协议通讯系统，实现PLC对RS232变频器的集中管控与精准调度。

二、系统架构与数据交互模式

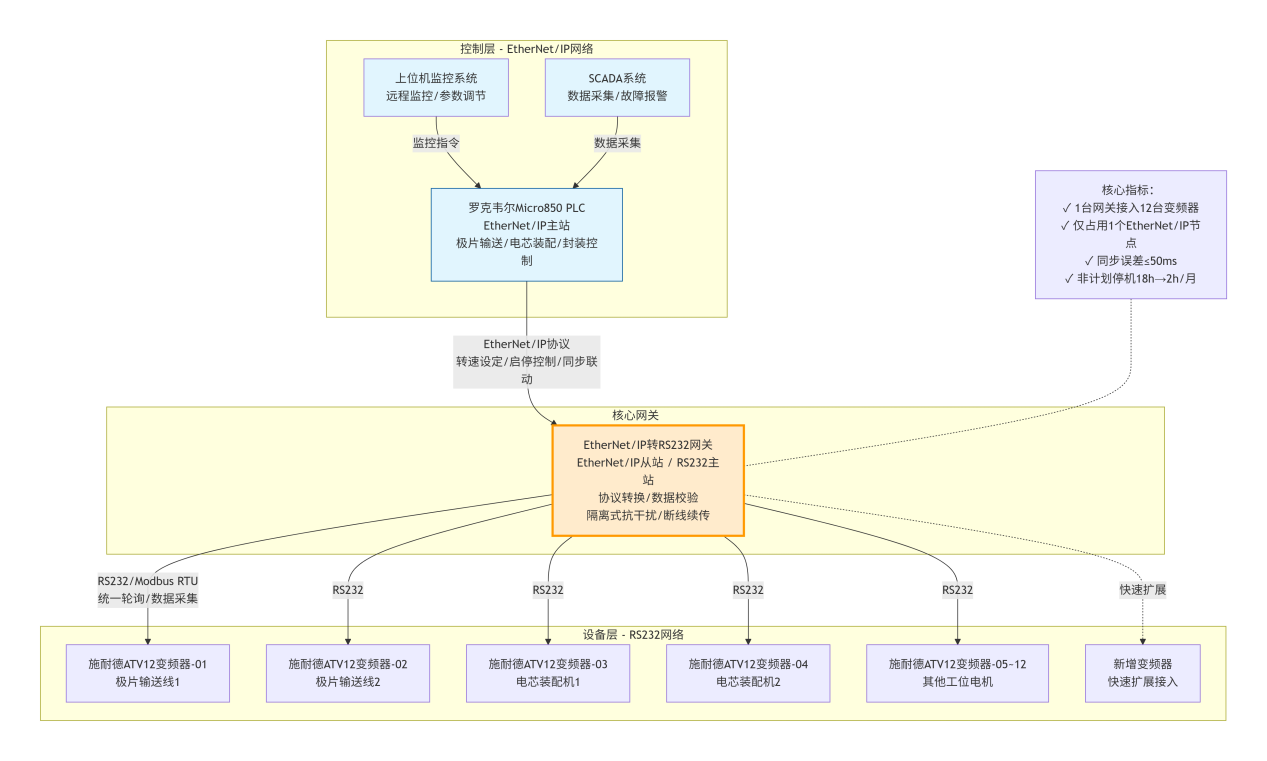

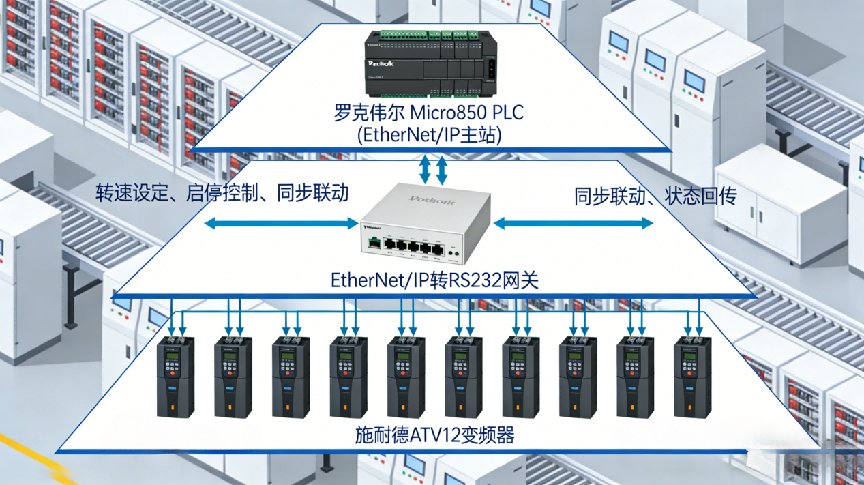

本系统采用“上层EtherNet/IP集中控制 + 下层RS232分布式驱动”的架构，协议转换网关作为核心枢纽，连接罗克韦尔PLC与RS232变频器，实现协议转换、数据中转与设备集群管理三大功能。

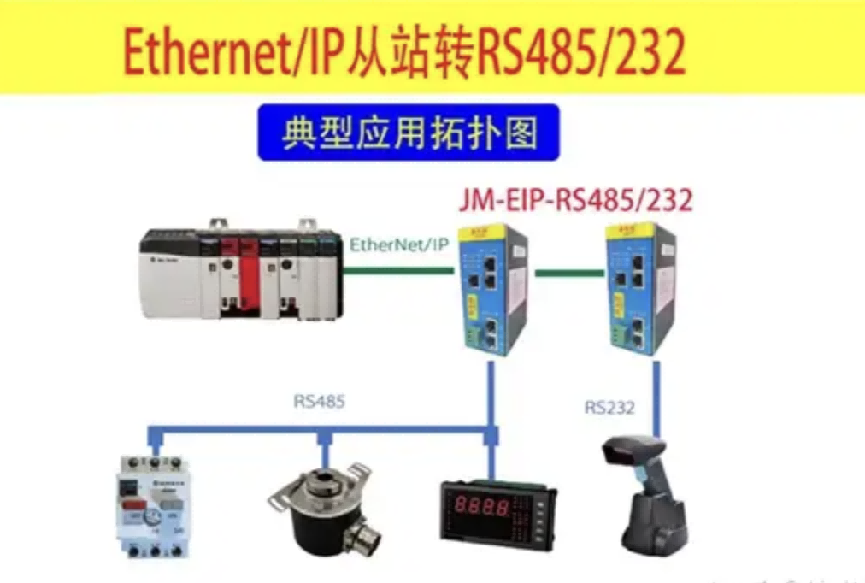

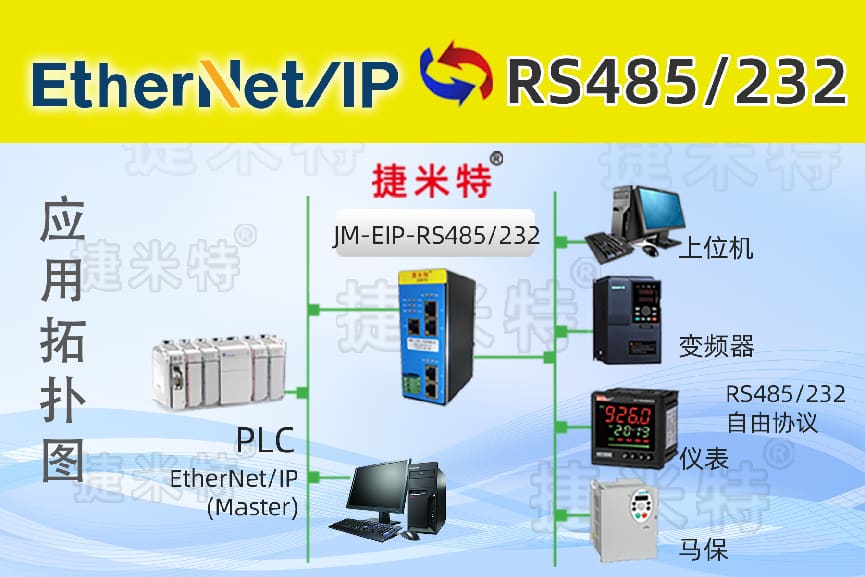

网关以EtherNet/IP从站身份接入罗克韦尔Micro850 PLC的工业以太网，仅占用1个EtherNet/IP节点，接收PLC下发的转速设定、启停控制、同步联动等指令；同时以RS232主站身份，通过分支布线方式连接12台RS232变频器，对所有变频器进行统一轮询，采集电机转速、运行状态、故障信息等数据。网关支持双向透明传输，可自动完成EtherNet/IP协议与RS232串口协议的解析、转换与转发，PLC无需编写复杂的协议解析程序，变频器也无需修改任何参数，实现“即插即用”，大幅缩短系统调试周期。

针对新能源电池车间的电磁干扰特点，网关采用隔离式设计，具备较强的抗电磁干扰能力，同时支持数据缓存与断线续传功能，当通讯出现短暂中断时，可缓存关键指令与数据，通讯恢复后自动同步，确保指令不丢失、数据不遗漏。此外，工业网关支持多设备并发轮询优化，合理分配各变频器的通讯时序，避免总线拥堵，确保数据传输实时性，满足电池装配工序中极片输送与电芯装配的同步要求（同步误差≤50ms）。

三、系统运行与现场应用

系统投入运行后，罗克韦尔PLC根据电池装配工艺需求，下发同步控制指令，通过网关精准转发至各RS232变频器，调节极片输送线与电芯装配机电机的运行转速，实现极片输送速度与装配速度的同步联动，有效避免极片偏移、电芯装配错位等问题，提升电池装配合格率。

变频器实时采集电机运行参数（转速、电流、电压）与故障状态（过载、过压、过热），经网关转换为EtherNet/IP格式，回传至PLC与上位机监控系统。管理人员可通过上位机远程监控每台变频器的运行状态，实时调整转速参数，当变频器出现异常时，系统自动报警并显示故障类型，工作人员可快速定位故障设备，缩短故障排查时间，将非计划停机时间每月控制在2小时以内。

网关模块的应用大幅简化了现场布线，仅需通过1台网关即可实现PLC与所有变频器的连接，减少了串口线缆的使用，降低了布线成本与后期维护难度。同时，网关支持灵活扩容，当电池装配产能提升、新增变频器时，无需修改PLC核心程序，仅需将新增变频器接入网关的RS232接口，配置对应设备地址与通讯参数，即可快速完成接入，适配新能源电池产能扩张需求。此外，网关支持历史数据查询功能，可记录变频器运行参数与故障信息，为设备运维、工艺优化提供数据支撑。

四、项目核心应用价值

1. 实现协议互通，保障工序同步：有效解决EtherNet/IP罗克韦尔PLC与RS232变频器的通讯壁垒，实现指令与数据的双向精准传输，确保极片输送与电芯装配工序同步联动，提升电池装配质量与合格率。

2. 提升通讯可靠性，减少停机损失：网关的抗干扰设计与数据缓存、断线续传功能，大幅降低通讯故障发生率，减少非计划停机时间，提升生产线运行效率，降低停机损失。

3. 简化布线与运维，降低成本：1台网关实现多台变频器统一接入，简化现场布线，减少硬件投入；Web配置界面与故障报警功能，降低运维难度与人工成本，提升运维效率。

4. 扩容灵活，适配产能增长：新增变频器无需修改PLC程序、无需重新布线，仅需简单配置网关参数即可完成接入，快速适配新能源电池产能扩张需求，为企业规模化生产提供支撑。
