在实际操作中，同一个车间里或同一个项目分布着多台 PLC 设备，通常距离在几十米到几公里不等。在有通讯需求时，若通过布线，工程量较大且不美观，投入成本高、施工难度大、系统缺乏灵活性，甚至在某些特定环境下，根本无法布线，所以这种情况下较适合采用无线通信方式。
无需挖沟布线，可实现组态软件与从站 PLC 或者 PLC 主站与从站 PLC 通信，用物通博联网关与设备接入快线取代布线或 VPN 搭建，简单设置，将有线变成无线方式，使用非常简单，通信距离不受限制，都可以稳定通讯。接下来，主要举 3 种典型的 PLC 无线通信实现方法的案例：

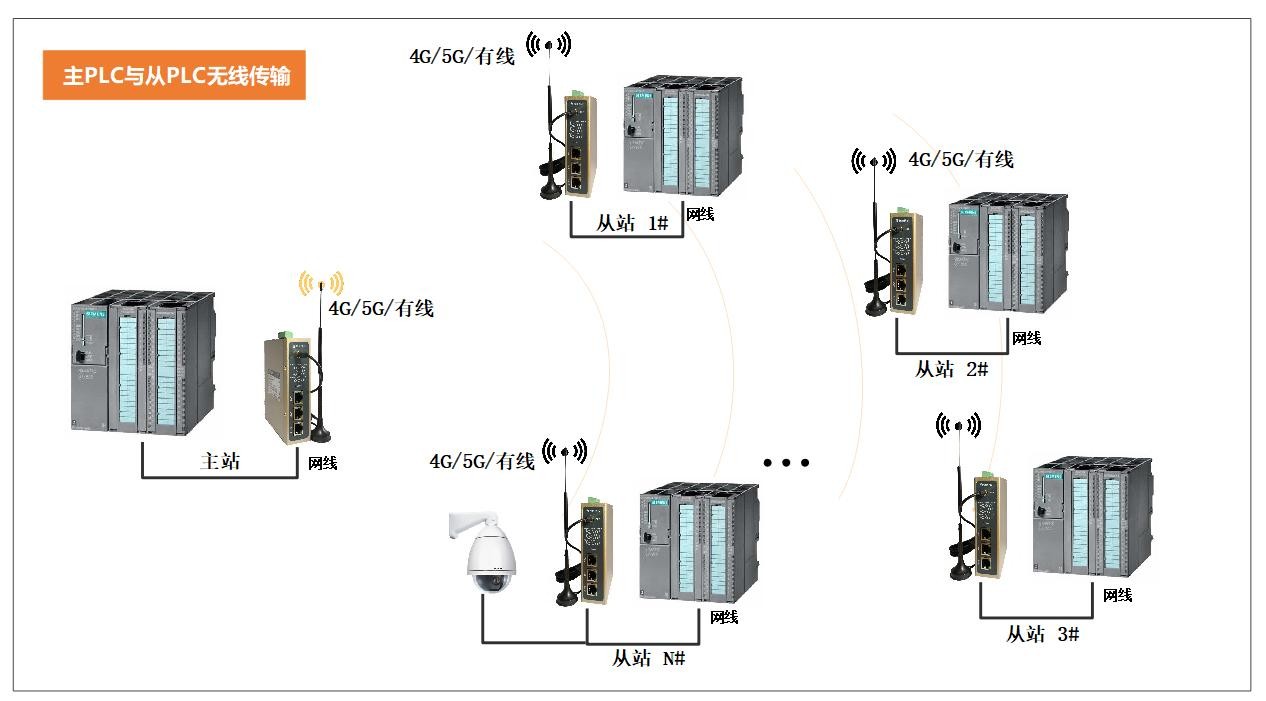

方案一：主站PLC与远程分布的一个或多个PLC从站之间的无线通讯
支持西门子/三菱/欧姆龙/施耐德/台达/汇川等主流品牌的 PLC 之间的无线通信，针对三台以上 PLC 之间的的无线传输，通过物通博联网关以及设备接入快线组成一点(主机)对多点(从机)的无线 PLC 测控网络。

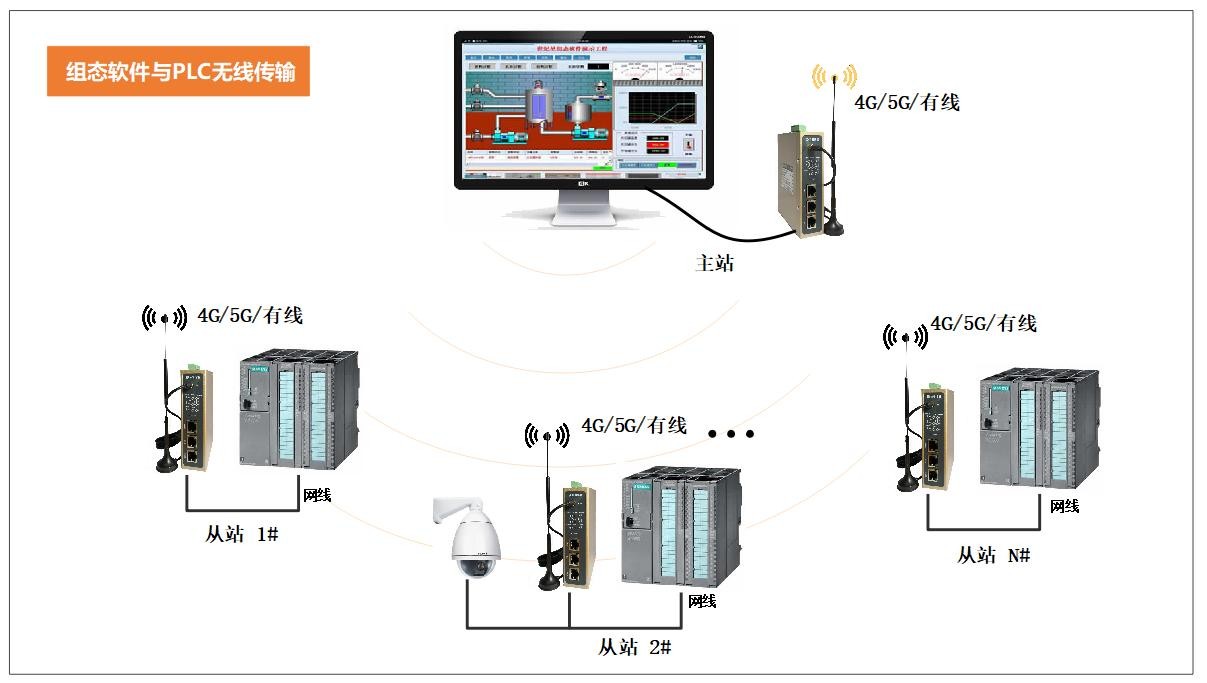

方案二：工控机组态软件与远程 PLC无线通讯
组态软件和 PLC 之间的无线通讯系统见下图：
支持组态王、力控、MCGS 昆仑通态、WinCC 等主流组态软件与 PLC 之间的无线通信，中心计算机一般放置在控制室，而 PLC 安装在现场车间，通过物通博联网关与设备接入快线后，组态软件与 PLC 之间可实现无线稳定通信。
方案三：上位机DCS系统与远程 PLC无线通讯

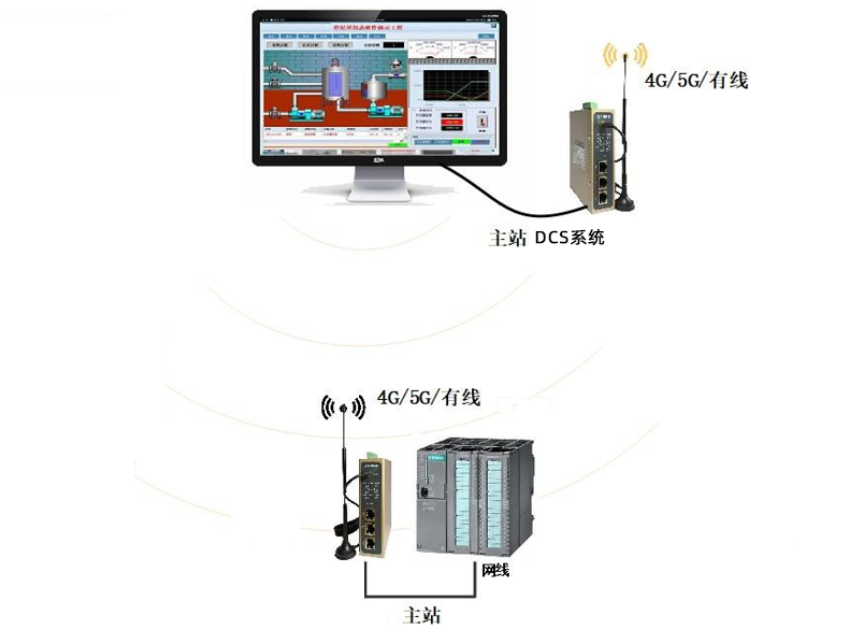

DCS系统和PLC 之间的无线通讯系统见下图：

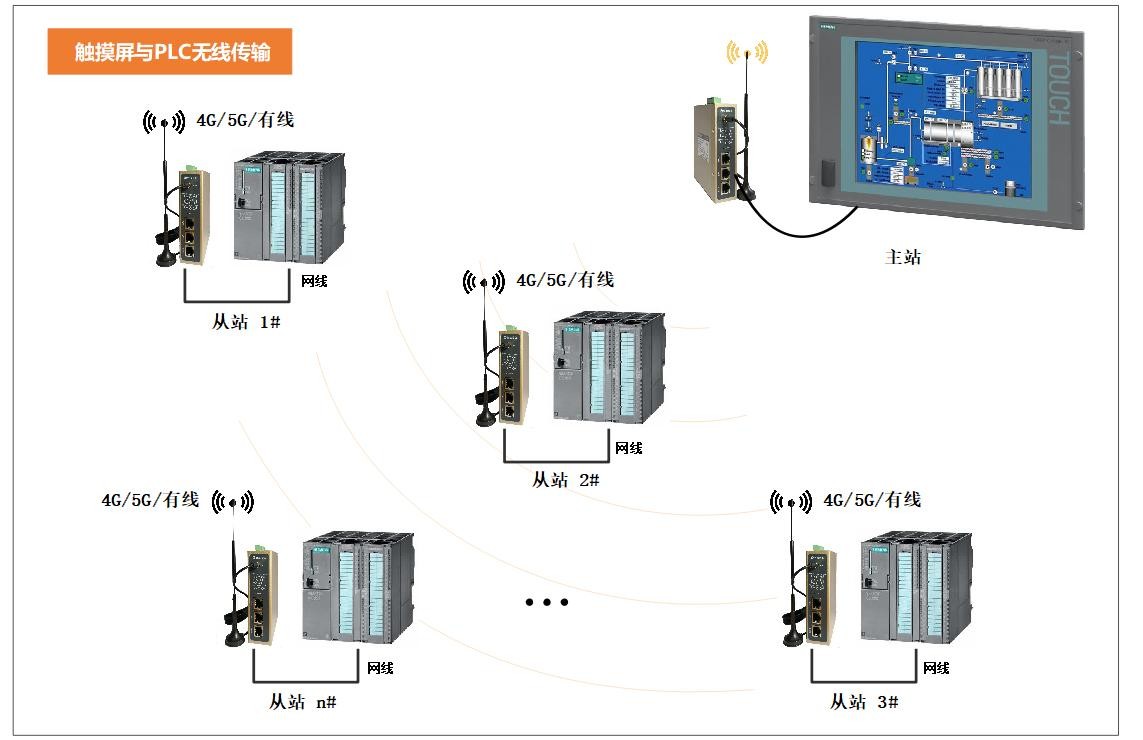

支持 smart 700lE/smart 1000IE 触摸屏、威纶触摸屏、步科触摸屏、Autoface 触摸屏、MCGS 触摸屏等各类人机界面触摸屏与 PLC 之间无线通信。
应用案例
一、项目背景
某山区工业现场，两座山体相隔约 5km，此前为实现两侧设备数据交互，采用光纤通信方案：左侧山体部署西门子 S7-200 PLC，搭载 Modbus TCP 协议，负责现场设备数据采集与逻辑控制；右侧山体部署 DCS 系统，同样采用 Modbus TCP 协议，需实时接收左侧 PLC 数据并下发控制指令。
原光纤通信方案虽能满足基础数据传输需求，但在山区复杂环境下暴露诸多痛点：一是部署与维护成本高，5km 光纤需沿山体架设，施工难度大、周期长，且山区地质活动、雨雪天气易导致光纤断裂，每次故障排查与修复需耗费大量人力物力，年均维护成本居高不下；二是扩展性差，光纤链路固定，后续新增监测节点或调整设备布局时，需重新铺设光纤，灵活性极低；三是环境适应性弱，山区温差大、湿度高，光纤接头易腐蚀老化，影响通信稳定性，频繁出现数据丢包、延迟问题，制约 DCS 系统对现场设备的实时监控与精准控制。
为彻底解决上述问题，项目决定将光纤通信替换为无线传输方案，核心需求为：实现 5km 跨距稳定通信、兼容两端 Modbus TCP 协议、保障数据实时性与可靠性、适应山区恶劣环境、降低长期运维成本。经多轮产品对比与测试，最终选用捷米特 JM-WG310-4G 工业级无线数传网关，搭建无线通信链路，完成设备通信改造。
二、产品选型与方案设计
（一）核心设备：捷米特 JM-WG310-4G 无线数传网关
捷米特 JM-WG310-4G 是专为工业恶劣环境设计的 4G 无线数传网关，具备宽温运行、工业级防护、多协议兼容、稳定无线传输等核心优势，完美匹配本项目山区跨距通信需求，关键特性如下：
1. 工业级环境适配：采用金属外壳，具备防尘、防潮、防雷击能力，支持 - 20℃~+85℃宽温运行，可抵御山区极端温差、高湿度及复杂电磁干扰环境，确保长期稳定运行。
2. Modbus 协议无缝兼容：内嵌 Modbus TCP/IP 协议栈，支持 Modbus 主从模式，可直接与西门子 S7-200 PLC、DCS 系统的 Modbus TCP 接口对接，无需额外协议转换设备，简化系统架构。
3. 4G 全网通稳定传输：支持 4G 全网通（移动 / 联通 / 电信），具备强大的无线信号穿透与远距离传输能力，可稳定覆盖山区 5km 跨距，搭配信号增强天线，进一步提升信号强度与传输稳定性，满足工业数据实时传输需求。
4. 高可靠数据传输机制：支持数据加密传输（VPN/IPsec），防止数据泄露与篡改；具备掉线自动重连、数据断点续传功能，山区信号波动时可快速恢复链路，避免数据丢失，保障通信连续性。
5. 便捷部署与远程维护：体积小巧，支持导轨式或壁挂式安装，适配山区现场狭小安装空间；支持远程配置、远程升级与故障诊断，无需现场调试，大幅降低运维难度。
（二）整体方案架构
方案采用 “两端网关 + 4G 无线网络” 的点对点通信架构，核心由左侧山体 PLC 端、右侧山体 DCS 端、捷米特 JM-WG310-4G 网关、4G 无线网络四部分组成，具体架构如下：
1. 左侧山体（PLC 端）：西门子 S7-200 PLC 网口 → 捷米特 JM-WG310-4G 网关（设为 Modbus TCP 主站） → 4G 无线网络。PLC 采集现场设备（温度、压力、流量等）运行数据，通过网口将数据发送至本地网关，网关将 Modbus TCP 数据封装为 4G 无线信号，通过天线发射至 4G 网络。
2. 右侧山体（DCS 端）：4G 无线网络 → 捷米特 JM-WG310-4G 网关（设为 Modbus TCP 从站） → DCS 系统网口。右侧网关接收 4G 网络传输的无线信号，解析还原为 Modbus TCP 协议数据，发送至 DCS 系统；同时 DCS 系统下发的控制指令，反向通过网关与 4G 网络传输至左侧 PLC，实现双向数据交互。
3. 辅助配置：两端网关均配置高增益 4G 天线，增强山区信号接收能力；采用工业级宽压电源（9-36V DC），适配山区现场供电波动；配置 IPsec VPN 加密，保障数据传输安全，防止非法接入与数据篡改。
三、实施过程
（一）施工准备
1. 现场勘查：确认两端设备安装位置、供电条件、4G 信号覆盖情况，选择网关安装点位（避开强电磁干扰区域，便于天线信号收发），测量天线安装高度与角度，确保 4G 信号无遮挡。
2. 设备调试：提前对两台捷米特 JM-WG310-4G 网关进行预配置，通过电脑登录网关管理界面，设置网络参数（4G APN、IP 地址、子网掩码）、Modbus 参数（主从模式、波特率、数据地址映射）、VPN 加密参数，测试网关与 PLC、DCS 系统的协议连通性，确保设备出厂前功能正常。
3. 材料准备：准备网关安装支架、高增益 4G 天线、防水网线、工业电源、防雷模块等辅材，所有材料均符合工业级标准，适配山区户外环境。
（二）现场部署与安装
1. 左侧山体（PLC 端）：将捷米特 JM-WG310-4G 网关通过导轨固定在 PLC 控制柜内，用防水网线连接 PLC 网口与网关 LAN 口；在控制柜顶部安装高增益 4G 天线，通过馈线连接网关天线接口，调整天线角度至信号最强；接入工业宽压电源，为网关供电。
2. 右侧山体（DCS 端）：采用相同安装方式，将网关固定在 DCS 系统控制柜内，连接 DCS 网口与网关 LAN 口，安装天线并调整信号，接入电源。
3. 布线防护：所有网线、馈线均采用防水套管保护，沿山体岩壁固定，避免日晒雨淋与地质活动损坏；电源线路加装防雷模块，防止山区雷击损坏设备。
（三）系统配置与联调
1. 网关参数配置：登录两端网关管理界面，完成精细化配置：
o 网络配置：设置4G全网通模式，输入当地运营商 APN 参数，配置静态 IP 地址，确保两端网关处于同一虚拟网段；
o Modbus 配置：左侧网关设为 Modbus TCP 主站，配置 PLC 数据寄存器地址（如 40001-40020），设置数据采集周期为10ms；右侧网关设为 Modbus TCP 从站，同步映射 DCS 系统数据地址，保障双向数据交互；
o 安全配置：开启 IPsec VPN 加密，配置加密密钥，确保数据传输安全；开启网关看门狗功能，防止设备死机，保障长期稳定运行。
2. 系统联调：通电启动两端设备，测试通信链路：
o 数据上行测试：左侧 PLC 模拟发送温度、压力数据，通过网关无线传输至右侧 DCS 系统，验证数据接收完整性、实时性，无丢包、延迟现象；
o 数据下行测试：DCS 系统下发控制指令（如设备启停、参数调整），验证左侧 PLC 指令接收与执行准确性；
o 稳定性测试：连续 72 小时满负荷运行测试，模拟山区雨雪、大风等恶劣天气，监测通信状态，网关无掉线、无数据异常，通信稳定性达 99.9% 以上。
（四）验收交付
完成系统联调与稳定性测试后，整理施工文档、配置参数表、测试报告，交付用户；对用户运维人员进行现场培训，包括网关日常巡检、参数修改、故障排查（如信号弱、掉线等问题处理）、远程维护操作等，确保用户可独立进行后期运维管理。
四、应用效果
项目实施完成后，捷米特 JM-WG310-4G 无线数传网关成功替代原光纤通信方案，彻底解决山区 5km 跨距设备通信难题，应用效果显著，核心优势如下：
1. 通信稳定可靠，数据实时性强：网关依托 4G 全网通与高增益天线，在山区 5km 跨距下实现稳定通信，Modbus TCP 数据传输延迟≤10ms，无丢包、错包问题；掉线自动重连时间＜3s，断点续传功能保障数据不丢失，满足 DCS 系统实时监控与控制需求，设备运行稳定性大幅提升。
2. 大幅降低部署与运维成本：无线方案无需铺设 5km 光纤，施工周期从原 30 天缩短至 7 天，施工成本降低 60% 以上；网关支持远程维护，故障排查与参数修改无需现场奔波，年均运维成本降低 70%，彻底摆脱光纤频繁故障的困扰。
3. 环境适应性强，长期运行稳定：捷米特 JM-WG310-4G 网关工业级设计，在山区 - 15℃~+70℃温差、高湿度、强电磁干扰环境下长期稳定运行，无故障停机现象；金属外壳与防护设计，抵御雨雪、风沙侵蚀，设备使用寿命显著延长。
4. 灵活性与扩展性大幅提升：无线链路不受物理线路限制，后续新增监测节点、扩展设备布局时，只需新增网关或调整参数即可，无需重新布线，系统扩展性极强；支持多协议兼容，后续可对接传感器、变频器等多类设备，适配现场智能化升级需求。
5. 数据传输安全可控：网关采用 IPsec VPN 加密传输，有效防止数据在无线传输过程中泄露、篡改；支持设备接入认证与访问控制，避免非法设备接入系统，保障工业数据安全。
五、总结
本项目通过采用捷米特 JM-WG310-4G 无线数传网关，成功完成山区 5km 跨距西门子 S7-200 PLC 与 DCS 系统的无线通信改造，替代传统光纤通信方案。项目实施后，系统具备通信稳定、部署便捷、运维成本低、环境适应性强、安全可靠等优势，彻底解决山区光纤通信的痛点问题，为工业现场远距离、恶劣环境下的设备通信提供了高效、经济、可靠的解决方案。
