一、项目背景
在全球能源结构加速向可再生能源转型的大趋势下，光伏产业迎来爆发式增长。某大型光伏组件制造企业为提升生产线的自动化与智能化水平，在新建的高效光伏组件生产线上，采用了多种先进设备。其中，核心的串焊、层压等关键工序设备，选用了基于EtherCAT协议的西门子SIMATICS7-1500系列PLC作为主站，以实现高精度的运动控制和快速数据交互，确保生产过程的高效与稳定。然而，部分辅助设备，如电池片分选机的检测单元、组件EL测试仪，以及一些用于物料传输的伺服电机驱动器等，采用的是CANopen协议。这种协议不统一的情况，导致设备间数据交互困难，无法实现高效协同作业，严重制约了生产线整体效率的提升，因此引入协议转换网关迫在眉睫。
二、方案实施
1.设备选型
· EtherCAT主站PLC：西门子SIMATICS7-1500系列PLC（型号：CPU1516-3PN/DP）。该PLC具备强大的运算能力和丰富的通信接口，支持EtherCAT协议的高速数据传输，能够满足光伏组件生产过程中对多轴运动控制和实时数据处理的严苛要求。其模块化设计方便灵活扩展，可轻松适配不同生产工艺需求。
· CANopen主站PLC：欧姆龙NJ系列PLC（型号：NJ501-1500）。欧姆龙NJ系列PLC在工业自动化领域应用广泛，对CANopen协议有着良好的支持。它能够稳定地与各类CANopen从站设备进行通信，实现对辅助设备的精准控制和数据采集，为生产线的稳定运行提供保障。

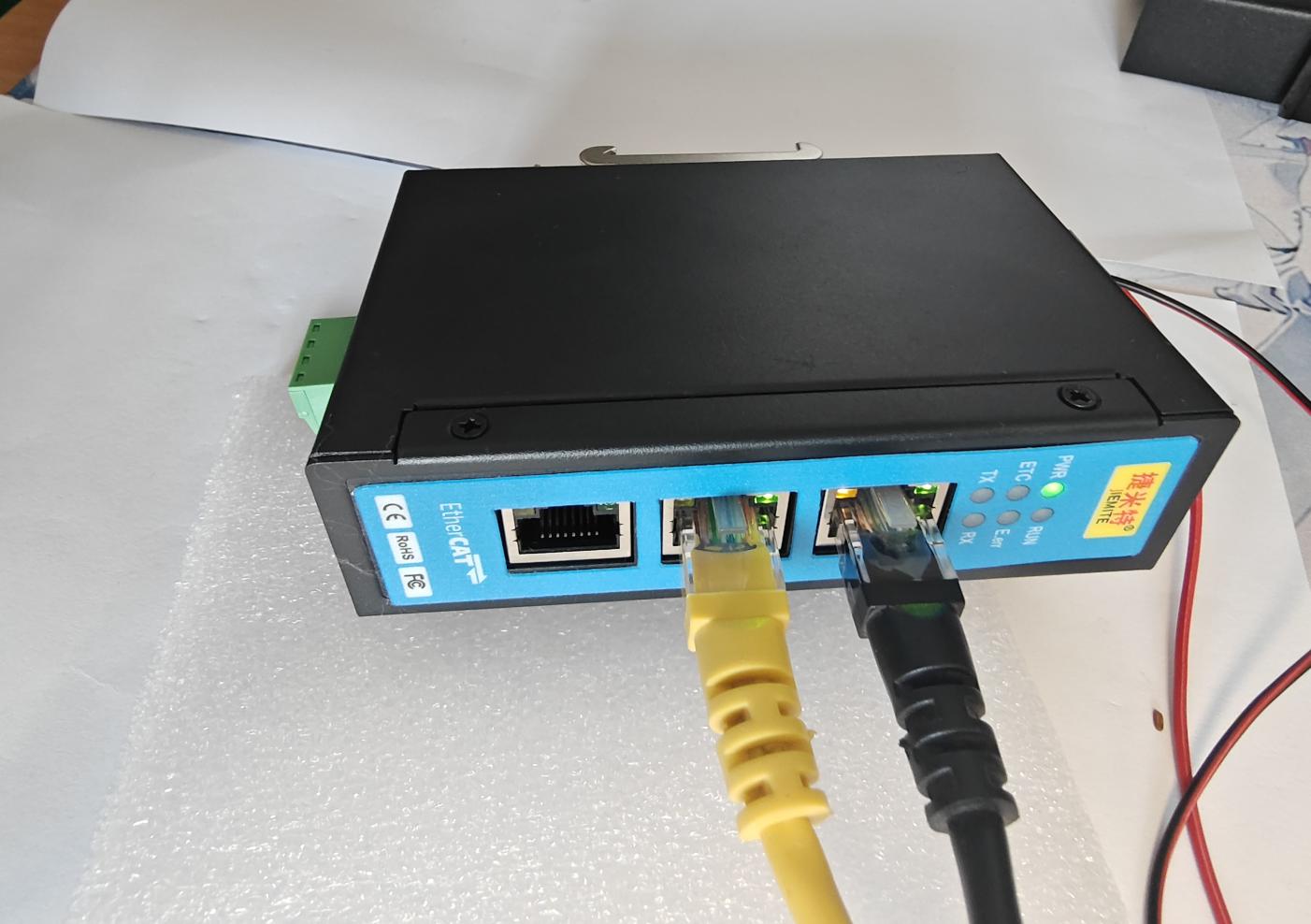

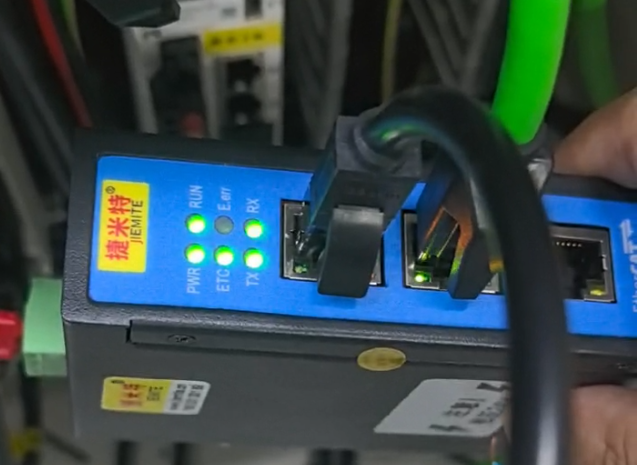

· 协议转换网关：捷米特JM-ECT-COP协议转换网关，作为连接EtherCAT网络与CANopen网络的桥梁。在EtherCAT侧，它作为从站，可快速响应西门子S7-1500主站PLC的指令；在CANopen侧，作为主站，与各CANopen从站设备高效通信，实现不同协议数据的双向透明转换，确保数据准确无误传输。

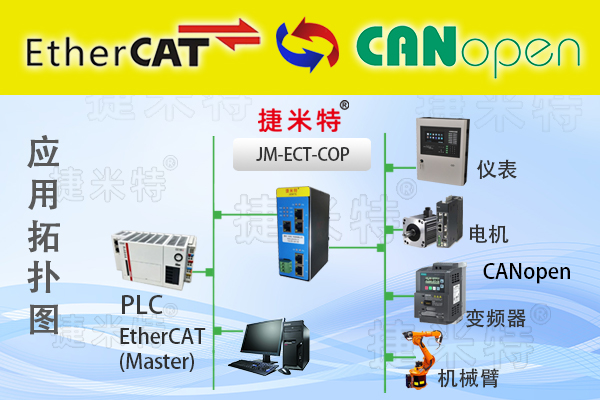

2.系统连接
· EtherCAT网络连接：使用专用的EtherCAT网线，将西门子S7-1500PLC的EtherCAT接口与EtherCAT转CANopen网关模块的EtherCAT端口相连。同时，将其他EtherCAT从站设备，如分布式I/O模块、高精度运动控制器等，按照拓扑结构依次接入EtherCAT网络，构建起稳定、高效的EtherCAT控制网络。
· CANopen网络连接：通过CAN总线线缆，将EtherCAT转CANopen智能网关的CANopen接口与欧姆龙NJ系列PLC的CANopen端口连接。然后，将所有CANopen从站设备，如电池片分选机检测单元、EL测试仪、伺服电机驱动器等，以手拉手的菊花链方式接入CANopen网络，并在网络两端安装终端电阻，保证CANopen网络信号的稳定性和可靠性。
3.参数配置
· EtherCAT主站配置：在西门子TIAPortal编程软件中，对S7-1500PLC进行EtherCAT主站配置。通过扫描功能自动识别EtherCAT网络中的所有从站设备，包括EtherCAT转CANopen网关，为每个设备分配唯一的设备名称和网络地址。根据生产工艺对数据实时性的要求，设置数据刷新周期和优先级，确保关键数据能够优先传输，保障生产过程的顺畅。
· CANopen主站配置：利用欧姆龙SysmacStudio编程软件，对NJ系列PLC进行CANopen主站配置。添加CANopen从站设备，详细设置每个从站的节点地址、通信波特率、PDO（过程数据对象）映射等参数。根据设备功能和生产需求，合理规划数据交互内容和方式，确保PLC能够准确获取和控制从站设备的数据和状态。
· EtherCAT转CANopen网关配置：使用捷米特提供的专用配置工具，对EtherCAT转CANopen网关进行配置。在EtherCAT侧，配置网关的从站参数，包括设备名称、从站地址、数据映射关系等，使其能够与西门子S7-1500主站PLC正确通信。在CANopen侧，设置主站参数，如波特率、节点地址范围、数据帧格式等，并建立EtherCAT数据与CANopen数据之间的详细映射，确保网关能够准确完成协议转换和数据传输任务。
三、应用效果
1.生产效率显著提升
引入捷米特EtherCAT转CANopen协议转换网关后，实现了EtherCAT网络与CANopen网络设备之间的数据高效交互。原本因协议不兼容导致的设备协同延迟问题得到彻底解决，生产线整体节拍缩短了15%。例如，电池片分选机检测到的电池片参数数据，能够迅速通过CANopen网络传输至网关，再经协议转换后快速送达西门子主站PLC，PLC根据数据及时调整串焊工序参数，大幅提高了生产效率。
2.设备兼容性与扩展性增强
成功解决了不同协议设备间的兼容性问题，将基于EtherCAT和CANopen协议的设备无缝集成到同一控制系统中。当企业后续对生产线进行升级改造，增加新的检测设备或优化传输环节时，只需在对应网络中添加设备，并对网关和主站PLC进行简单的参数配置，即可实现新设备的快速接入，极大降低了系统升级成本和难度，为企业生产线的持续优化提供了有力支持。
3.生产稳定性与可靠性提高
捷米特EtherCAT转CANopen协议转换网关具备完善的故障诊断和保护机制。在生产过程中，一旦网络出现异常或设备故障，网关能够迅速检测到并及时反馈给主站PLC，同时采取相应的保护措施，防止故障扩大，有效避免了生产中断。此外，通过对设备运行数据的实时监控和分析，企业能够提前预判设备潜在故障，及时进行维护，使生产线的平均无故障运行时间提升了20%。
4.助力生产管理数字化
实现设备数据共享后，企业获取到了更全面、准确的生产数据。通过搭建生产管理系统，对这些数据进行深度分析，管理层可以实时掌握生产线各环节的运行状态，如设备利用率、产品合格率、能耗情况等。基于数据分析结果，能够优化生产计划，合理调配资源，实现生产管理的数字化和智能化，为企业提升市场竞争力提供了数据支撑。
四、总结
在光伏组件智能制造行业中，捷米特EtherCAT转CANopen协议转换网关凭借其出色的性能，成功解决了EtherCAT与CANopen协议设备间的通信难题，实现了生产线设备的高效协同作业。从设备选型、系统连接到参数配置，整个应用过程详细且严谨，有效提升了生产效率、增强了设备兼容性、提高了生产稳定性，并推动了生产管理的数字化转型。该应用案例为光伏产业及其他面临类似协议转换问题的行业，提供了极具价值的参考范例，展现了捷米特协议转换网关在工业自动化领域广阔的应用前景。
《具体内容配置过程及其他相关咨询请与武工留言交流》
