一、项目背景
某大型3C产品制造企业，在手机组装生产线上部署了多台机械手臂，用于精密零部件的抓取、安装及检测等工序。部分机械手臂采用CANopen协议进行控制，以实现精准的运动控制和设备状态反馈；而生产线的中央控制系统则基于ROFINET协议主站PLC搭建，用于统筹管理整个生产流程。由于协议差异，不同机械手臂与中央控制系统之间的数据交互存在障碍，导致机械手臂无法按照预定节奏协同工作，频繁出现生产延误、产品不良率上升等问题，严重影响了企业的生产效率和产品质量。为打破通信壁垒，提升生产线自动化水平，引入捷米特JM-PN-COP协议转换网关迫在眉睫。
二、应用设备介绍
（一）ROFINET协议主站PLC
1. 西门子S7-1500系列PLC（CPU1516-3PN/DP）：西门子S7-1500系列PLC在工业自动化领域占据重要地位。CPU1516-3PN/DP型号具备强大的运算处理能力和丰富的通信接口，支持ROFINET实时通信（RT）和等时同步实时通信（IRT）。在机械手臂生产线中，它作为中央控制系统的核心，负责接收生产任务指令、处理各类数据，并向机械手臂发送控制信号，协调各机械手臂的动作顺序和工作节奏，确保生产流程高效有序进行。
2. 倍福CX5140嵌入式控制器：倍福CX5140嵌入式控制器是一款高性能的工业控制设备，集成了强大的ARM处理器和丰富的通信接口，对ROFINET协议有良好的支持。其凭借小巧的体积和灵活的扩展性，能够便捷地嵌入到生产线控制系统中。在机械手臂应用场景下，它可以快速处理复杂的控制逻辑，实时监控机械手臂的运行状态，并通过ROFINET网络与其他设备进行高速数据交互，为机械手臂的精准控制提供有力保障。
（二）CANopen协议主站PLC
1. 施耐德M262系列PLC（搭配BMXCPS2000CANopen主站模块）：施耐德M262系列PLC是一款功能强大的中型PLC，通过配置BMXCPS2000CANopen主站模块，能够轻松实现与CANopen协议设备的通信。该模块支持CANopenCiA301协议标准，可稳定连接多个CANopen从站设备。在机械手臂行业中，它常用于控制单个机械手臂或局部机械手臂群组，精确管理机械手臂的运动参数、位置反馈等信息，确保机械手臂动作的准确性和稳定性。
2. 欧姆龙NJ系列PLC（NJ501-1500）：欧姆龙NJ系列PLC是一款融合了先进控制技术和开放网络架构的控制器。NJ501-1500型号内置CANopen主站功能，支持CANopenDeviceNet协议。它具备强大的运动控制功能，能够对机械手臂进行高精度的位置控制和速度调节。在机械手臂生产线中，它可根据生产需求，灵活调整机械手臂的工作模式和运行参数，有效提升机械手臂的作业精度和生产效率。
（三）协议转换网关

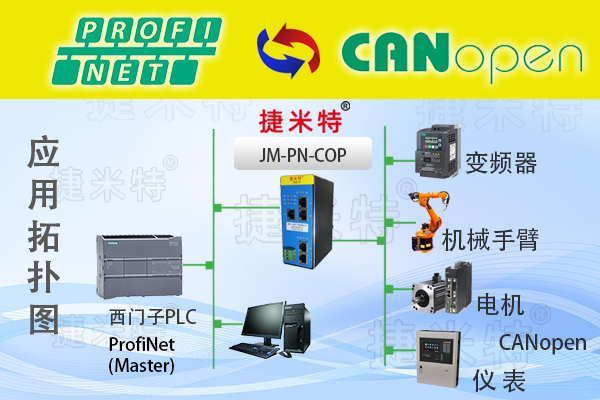

捷米特JM-PN-COP协议转换网关：作为本项目的核心设备，捷米特PROFINET转CANopen网关专为实现ROFINET与CANopen协议转换而设计。在ROFINET侧，它作为从站设备，可无缝接入以西门子S7-1500或倍福CX5140为核心的ROFINET网络；在CANopen侧，它充当主站角色，能够连接施耐德M262、欧姆龙NJ系列等CANopen协议主站PLC以及其他CANopen从站设备。该网关采用工业级设计标准，具备出色的抗干扰性能和稳定的数据处理能力，能够在复杂的工业环境中持续稳定运行，确保不同协议设备间的数据准确、快速传输。
三、应用过程
（一）硬件连接

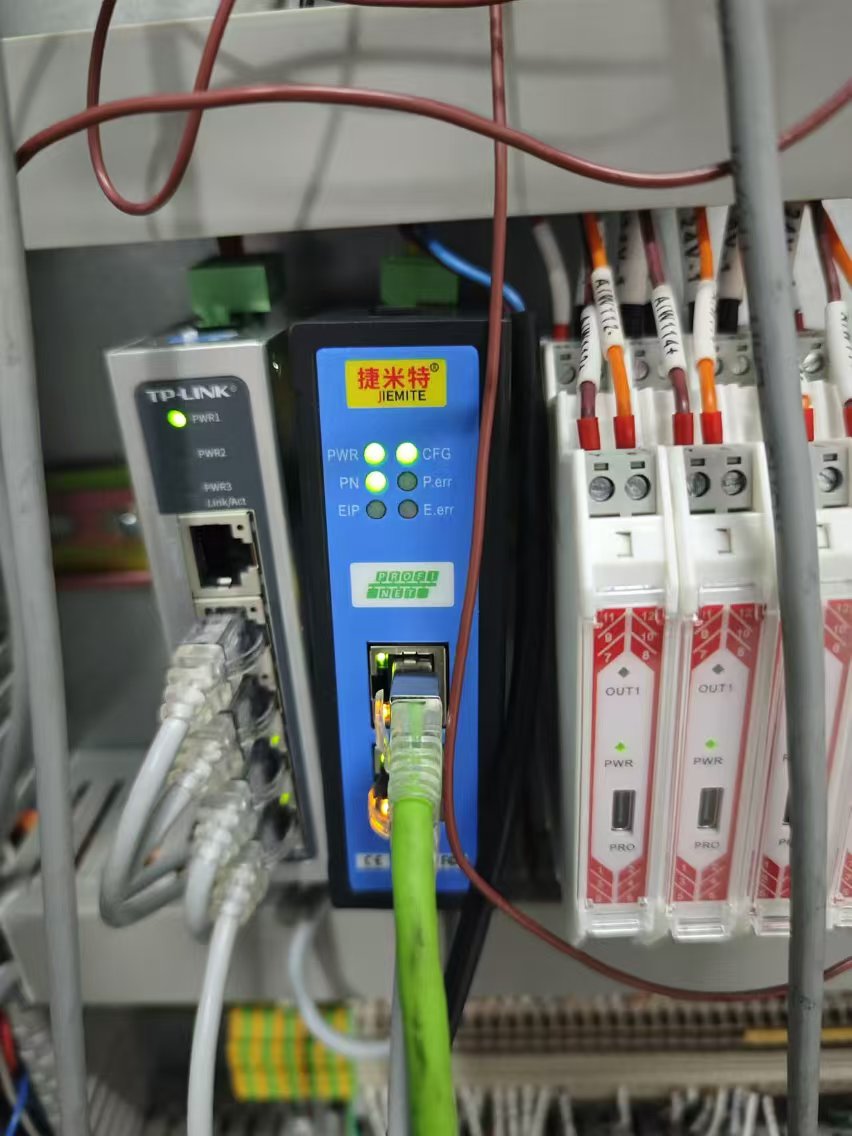

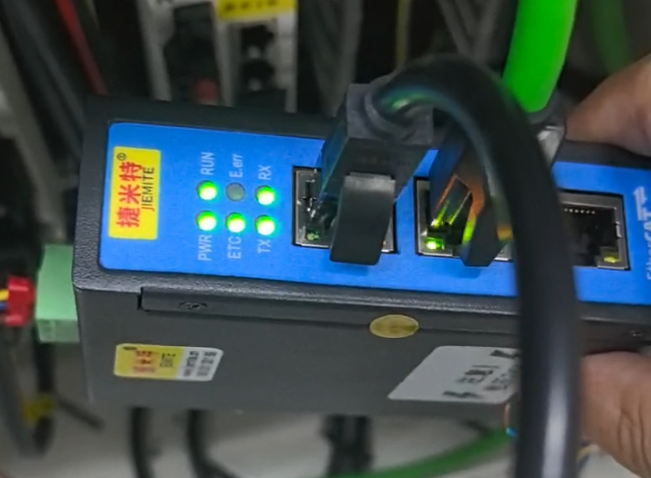

1. 将捷米特PROFINET转CANopen协议转换网关的ROFINET接口通过工业以太网网线连接至西门子S7-1500PLC（CPU1516-3PN/DP）或倍福CX5140嵌入式控制器的ROFINET端口，构建ROFINET通信网络。在连接过程中，需确保网线连接牢固，并按照网络拓扑结构合理布线，避免信号干扰。
2. 使用CAN总线电缆将网关的CANopen接口与施耐德M262系列PLC（搭配BMXCPS2000模块）、欧姆龙NJ系列PLC（NJ501-1500）等CANopen协议主站PLC的CANopen接口相连。同时，将采用CANopen协议的机械手臂设备接入CANopen网络，连接时需正确设置终端电阻，保障CAN总线通信的稳定性和可靠性。
（二）软件配置与数据映射
1. ROFINET主站PLC配置：在西门子TIAPortal编程软件中，针对S7-1500PLC进行配置，导入PROFINET转CANopen网关的GSD（设备描述）文件，将网关添加到ROFINET网络中，并分配相应的设备名称和IP地址。同理，在倍福TwinCAT软件环境下，对CX5140嵌入式控制器进行设置，完成对网关的识别和参数配置，确保ROFINET主站PLC能够与网关建立稳定通信。
2. CANopen主站PLC配置：在施耐德SoMachine编程软件中，对M262系列PLC（搭配BMXCPS2000模块）进行CANopen网络参数设置，包括节点地址分配、波特率设置、设备类型定义等。在欧姆龙SysmacStudio软件中，对NJ系列PLC（NJ501-1500）进行类似的CANopen网络配置操作，确保CANopen主站PLC与网关及CANopen从站设备（机械手臂）之间的通信正常。
3. 数据映射：通过PROFINET转CANopen网关的配置软件，建立ROFINET与CANopen协议之间的数据映射关系。将CANopen协议机械手臂的运行状态数据（如关节角度、速度、负载等信息）映射到ROFINET主站PLC的指定数据区域；同时，将ROFINET主站PLC发出的控制指令（如启动、停止、动作模式切换等信号）映射到CANopen协议机械手臂可接收的命令格式，实现不同协议数据的准确转换和交互。
（三）协同作业与实时监控
1. 当生产线启动后，ROFINET主站PLC（如西门子S7-1500或倍福CX5140）根据生产任务需求，通过PROFINET转CANopen网关向CANopen协议机械手臂发送控制指令。例如，在手机组装工序中，主站PLC向负责零部件抓取的机械手臂发送抓取位置、抓取力度等参数指令，机械手臂接收到指令后，按照预设程序执行动作。
2. 机械手臂在运行过程中，将实时运行状态数据（如实际位置反馈、电机电流、温度等信息）通过CANopen协议传输至CANopen主站PLC（如施耐德M262或欧姆龙NJ系列），再经PROFINET转CANopen网关转换后，反馈给ROFINET主站PLC。主站PLC根据这些反馈数据，实时调整机械手臂的运行参数，确保机械手臂动作精准无误。同时，生产线监控系统可通过ROFINET网络实时获取所有机械手臂的运行状态信息，以可视化界面展示给操作人员，方便操作人员及时掌握生产线运行情况。
（四）故障诊断与维护
1. 当CANopen协议机械手臂出现故障时，如电机过载、位置偏差超界等，机械手臂会立即通过CANopen协议将故障代码和相关信息传输至CANopen主站PLC，再经捷米特PROFINET转CANopen智能网关转换后发送给ROFINET主站PLC。
2. ROFINET主站PLC根据预设的故障诊断逻辑，在生产线监控系统上触发报警提示，并详细记录故障发生的时间、位置及具体原因。维修人员可通过监控系统提供的故障信息，快速定位故障机械手臂，并借助PLC的诊断功能进一步分析故障根源，及时进行维修处理。同时，捷米特PROFINET转CANopen网关支持远程诊断功能，技术人员可通过网络远程查看网关运行状态和通信数据，协助现场人员解决故障问题，大大缩短了故障处理时间，减少了生产线停机损失。
四、应用效果
1. 实现高效协同作业：通过PROFINET转CANopen协议转换网关，成功打破了ROFINET与CANopen协议机械手臂之间的通信障碍，实现了不同协议机械手臂与中央控制系统的无缝对接。各机械手臂能够按照生产任务要求，精准协同作业，有效提升了生产线的整体运行效率，产品组装节拍缩短了20%，生产效率显著提高。
2. 提升生产质量：实时、准确的数据交互和反馈机制，使得机械手臂的动作精度得到大幅提升。在精密零部件组装过程中，产品不良率降低了15%，有效保障了产品质量，增强了企业产品的市场竞争力。
3. 增强系统灵活性与扩展性：PROFINET转CANopen智能网关的应用，为生产线后续升级改造提供了极大便利。企业可根据生产需求，灵活添加采用ROFINET或CANopen协议的新型机械手臂设备，只需在现有网络架构基础上进行简单的硬件连接和软件配置，即可实现新设备的快速接入和集成，有效降低了系统升级成本，提升了生产线的灵活性和扩展性。
4. 降低维护成本：统一的通信架构和完善的故障诊断机制，使设备维护更加便捷高效。维修人员能够快速定位和解决故障问题，减少了因故障排查和维修所耗费的时间和人力成本。同时，远程诊断功能的应用，进一步提高了故障处理效率，生产线平均故障停机时间缩短了30%，为企业节省了大量的维护成本。
综上所述，捷米特PROFINET转CANopen协议转换网关在机械手臂行业的应用，有效解决了不同协议设备间的通信难题，显著提升了生产线的自动化水平和生产效率，为企业创造了良好的经济效益和社会效益，在机械手臂行业具有广阔的应用前景和推广价值。
《具体内容配置过程及其他相关咨询请与武工留言交流》
