一、背景与痛点
随着新能源汽车产业的快速发展，锂电池生产企业对生产过程的自动化、智能化和信息化程度要求越来越高。某锂电池生产企业在生产线上采用了大量的欧姆龙CJ1PLC进行设备控制，但原有通讯方式逐渐难以满足生产需求，主要体现在PLC与上位机、触摸屏之间的通讯效率低、数据传输不及时、不稳定，影响了生产数据的实时监控和生产效率的进一步提升，急需一种高效的通讯解决方案。
通讯效率低：在传统的锂电池生产线上，PLC与上位机和触摸屏多采用串口通讯方式，数据传输速度慢，随着生产规模的扩大和数据采集点的增加，生产数据无法及时上传到监控中心，导致管理人员不能实时掌握生产进度和设备运行状态，难以及时调整生产计划。
数据传输不稳定：串口通讯容易受到外界干扰，导致数据传输错误或中断，影响了生产的连续性和稳定性。特别是在生产过程中，一旦数据传输出现问题，可能会导致设备故障不能及时被发现和处理，延长设备停机时间，降低了生产效率。
系统集成困难：原有通讯方式下，PLC与不同厂家的上位机软件和触摸屏之间兼容性差，集成难度大，无法实现无缝对接，增加了系统的复杂性和维护成本。
二、解决痛点方案
为了解决上述痛点，该锂电池生产企业引入了捷米特JM-ETH-CJ以太网模块，实现了CJ1PLC与上位机和触摸屏的高效通讯。
方案原理：JM-ETH-CJ模块采用先进的以太网通信技术，将CJ1PLC的串口数据转换为以太网数据，通过现有的网络基础设施进行高速传输。该模块支持多种通信协议，如FINS/TCP、FINS/UDP等，能够与主流的上位机软件和触摸屏实现无缝对接，确保数据的准确传输和稳定通信。

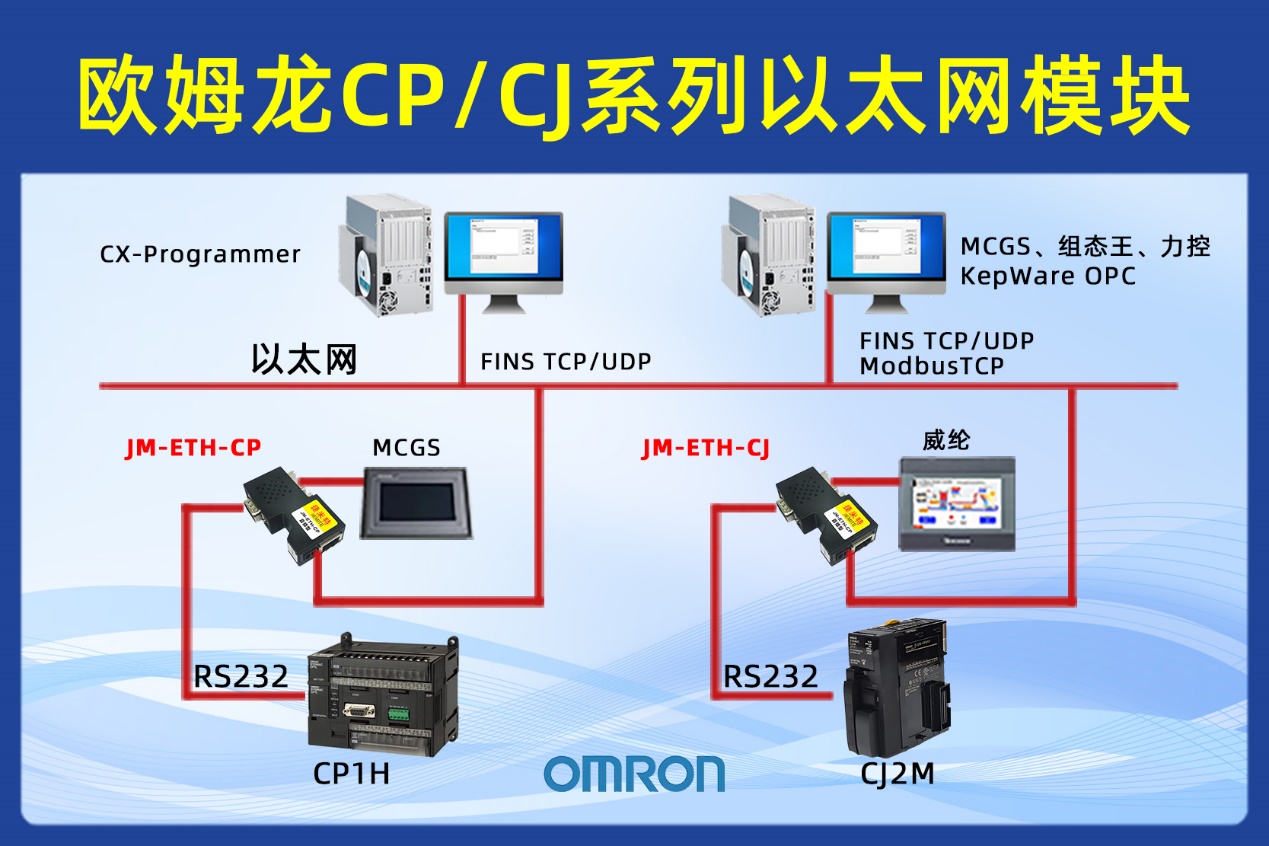

系统架构：CJ1PLC的通讯口连接JM-ETH-CJ以太网模块，模块的以太网口接入企业局域网，上位机和触摸屏也接入同一网络。通过配置模块的IP地址和端口号等参数，实现PLC、上位机和触摸屏之间的网络通信。
三、实施过程
需求分析与规划：在实施之前，捷米特技术团队对该锂电池生产企业生产线的网络环境、设备布局以及数据传输需求进行了详细的调研和分析。根据生产线上CJ1PLC的数量、分布位置以及与上位机和触摸屏的通信要求，制定了合理的网络拓扑结构和模块配置方案。
硬件安装：按照设计方案，将JM-ETH-CJ以太网模块安装在CJ1PLC的通讯口上。确保模块与PLC的连接牢固可靠，并为其提供稳定的电源。同时，将模块的以太网口通过网线接入到企业的交换机或路由器上。
软件配置：在上位机上安装相应的组态软件，如组态王、MCGS等，并根据JM-ETH-CJ模块的通信协议和数据格式，进行驱动程序的配置和参数设置。在触摸屏上也进行类似的配置，确保其能够与以太网模块建立有效的通信连接。
系统调试与优化：完成硬件安装和软件配置后，对整个系统进行调试。首先进行PLC与以太网模块之间的通信测试，检查数据是否能够正常传输。然后进行上位机和触摸屏与PLC的联调，观察数据的实时性和准确性。根据调试结果，对模块的参数进行优化调整，以达到最佳的通信效果。
四、产品的主要功能亮点
即插即用，不占PLC通讯口：JM-ETH-CJ模块直接插在PLC的DB9通讯口上，扩展口可同时连接触摸屏，且可直接从PLC通讯口获取电源，也可外接24VDC电源，安装使用方便，不占用PLC的通讯资源。
多种通讯协议支持：支持FINS/UDP、FINS/TCP以太网协议通信，可实现与欧姆龙编程软件CX-Programmer的以太网通讯，还集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16等功能码，Modbus数据区自动映射至PLC数据区，能够与多种上位机软件和触摸屏实现无障碍通讯。
多接口设计：具备DB9通讯母口X1、DB9通讯母口X2和RJ45通讯口X3，X1用于连接PLC，X2可连接触摸屏，X3则用于接入以太网，满足了同时与上位机和触摸屏通讯的需求。
WEB服务器集成：集成WEB服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据，方便了参数配置和设备管理，同时也提高了系统的安全性。
自动识别与匹配：自动识别PLC型号，自动匹配PLC和HMI串行参数，无需额外配置，减少了安装配置的工作量和出错概率。

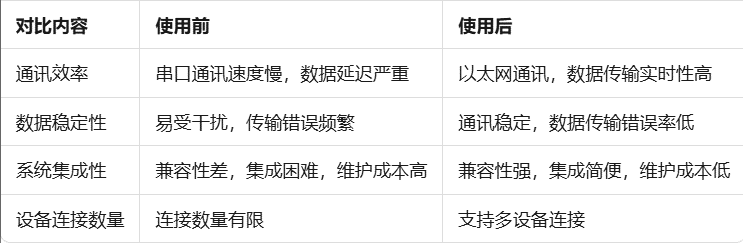

五、使用前后的对比
六、总结
捷米特JM-ETH-CJ以太网模块在锂电池生产企业中的成功应用，为欧姆龙CJ1PLC与上位机和触摸屏之间搭建了一座高效、稳定的通讯桥梁，有效解决了传统通讯方式所面临的诸多痛点问题。通过提高通讯效率、增强数据稳定性、优化系统集成性，该模块不仅提升了生产线的自动化水平和生产效率，还为企业的生产管理决策提供了更及时、准确的数据支持，降低了运营成本，推动了锂电池生产企业向智能化、信息化方向的发展。随着工业互联网的不断深入，相信JM-ETH-CJ以太网模块将在更多行业和领域发挥其重要作用，助力企业实现数字化转型和升级。
