一、项目背景与痛点分析
在新能源智能仓储物流行业快速发展的背景下，某自动化设备制造商为某锂电池生产基地设计的智能分拣系统，采用西门子S7-200PLC作为核心控制器。但该PLC因缺乏原生以太网接口，只能依赖PPI串口进行通讯，这一核心痛点引发了系列问题：通讯效率低、实时性不足，无法满足AGV动态调度和机械臂精准控制需求；设备扩展受限，难以支撑多设备并发通讯；长线缆易导致信号衰减，维护成本高；不同协议设备需通过PLC程序转换，占用大量CPU资源。其根本制约在于S7-200无网口，无法实现高效、灵活的网络化通讯。
二、解决方案实施过程
针对上述痛点，项目团队采用捷米特ETH-S7200-JM02以太网模块构建新型通讯架构，具体实施步骤如下：

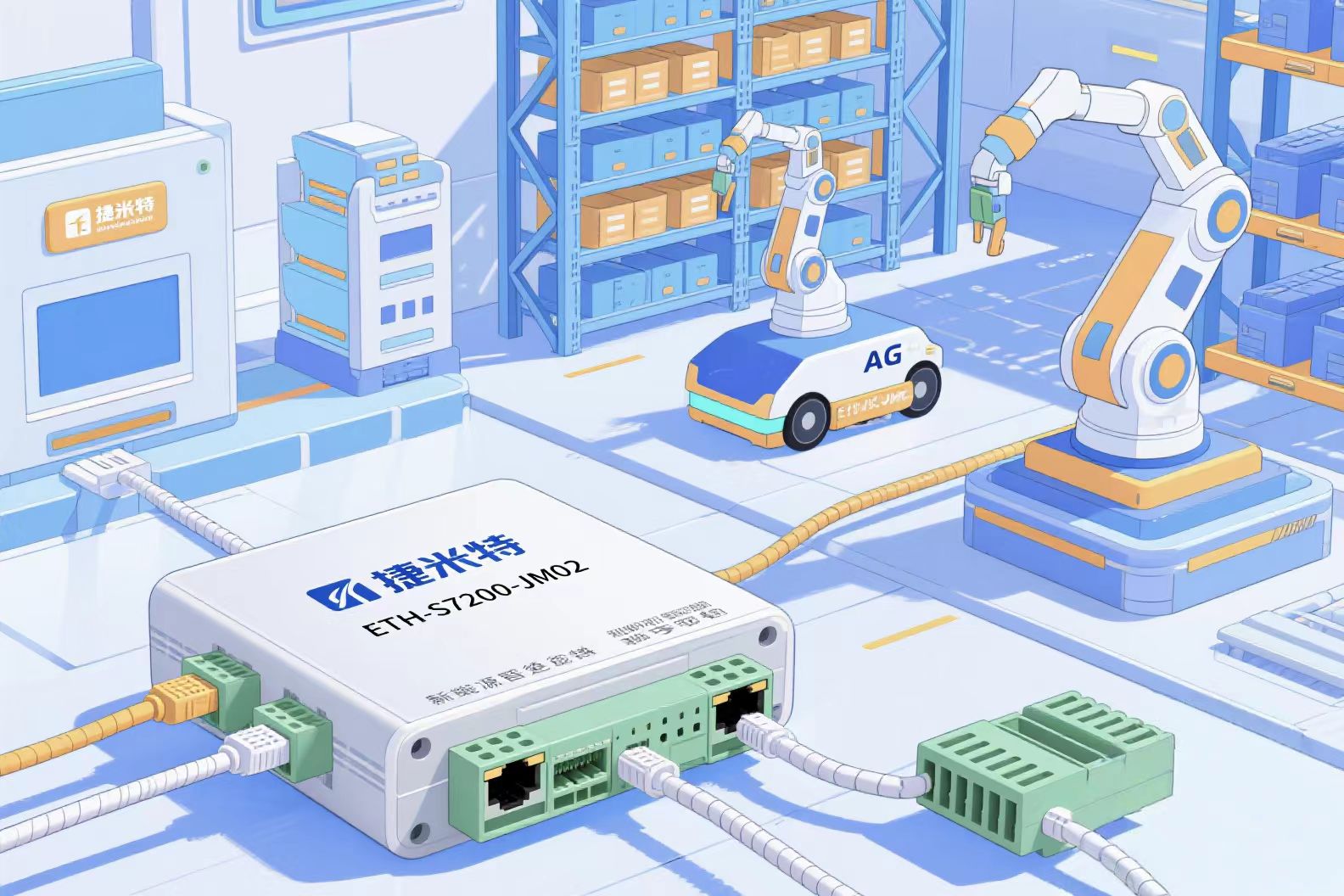

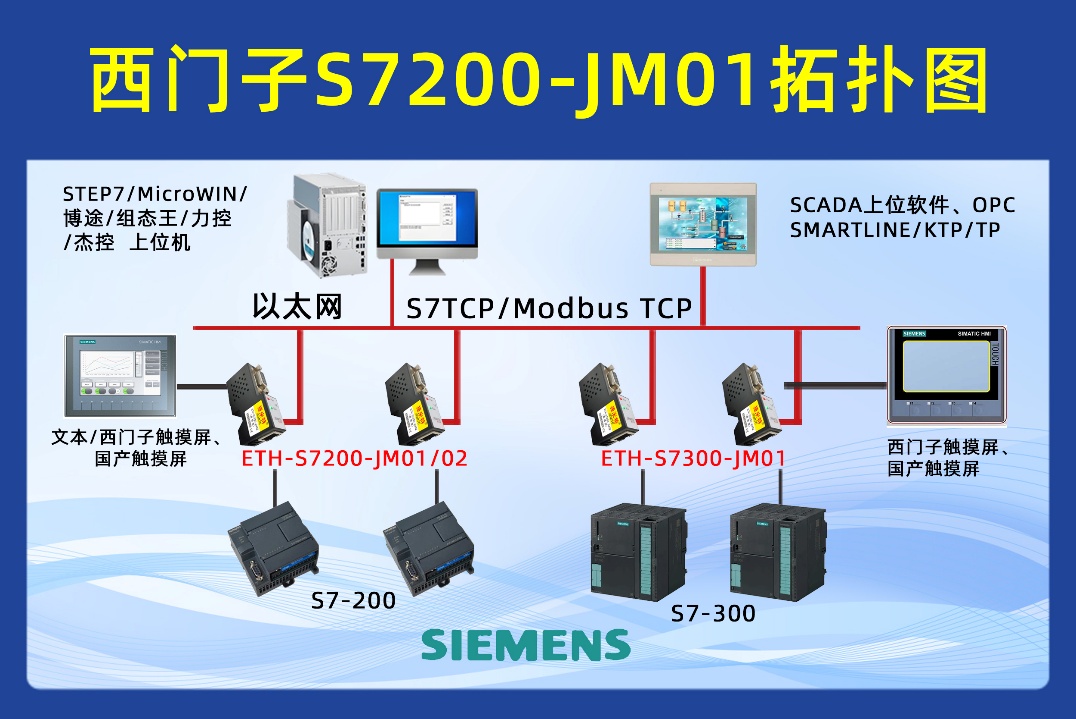

硬件拓扑设计
采用星型网络拓扑，将8台S7-200PLC分别通过ETH-S7200-JM02模块接入工业交换机（支持IEEE802.3afPoE供电）。模块的DB9母口（X2）连接国产触摸屏，RJ45网口（X3）通过超五类网线连接交换机，形成"PLC-模块-交换机-上位机/触摸屏"的三级网络架构。
模块参数配置
网络参数：通过Web管理界面设置PPI转以太网模块IP为192.168.0.10/24，启用ModbusTCP和S7协议双栈模式，配置8个TCP连接资源（支持8台上位机并发访问）。
串口参数：设置PPI通讯波特率187.5Kbps，站号0，与S7-200PLC的默认参数保持一致。
协议映射：将PLC的V区寄存器（V0.0-V1023.7）映射到ModbusTCP的40001-42048地址，同时开放S7协议的DB块读写权限。
上位机与国产触摸屏配置
WinCC组态：在博图软件中添加S7-200设备，选择"以太网（S7协议）"连接方式，输入PPI转以太网模块IP地址及TSAP（03.01），建立与PLC的实时数据通道。配置AGV位置监控、货架状态显示等120个数据点，设置数据刷新周期200ms。
触摸屏配置：在昆仑通态MCGS软件中选择ModbusTCP协议，设置以太网模块IP地址及端口502，将机械臂控制指令（如速度、位置）映射到Modbus保持寄存器，实现本地操作界面与PLC的直接交互。
系统联调优化
通讯稳定性测试：通过PPI转以太网模块自带的LED指示灯（Link/Active）实时监控网络状态，发现某台PLC因交换机端口供电异常导致通讯中断，更换PoE供电模块后恢复稳定。
数据完整性验证：在PLC程序中添加CRC校验功能，对ModbusTCP数据进行校验，误码率从0.3%降低至0.01%。
实时性优化：启用PPI转以太网模块的"优先数据队列"功能，将AGV调度指令设置为高优先级，确保控制指令响应时间<5ms。
三、产品功能亮点解析
捷米特ETH-S7200-JM02模块在本项目中展现出以下核心技术优势：
双协议栈并行处理能力
PPI转以太网模块同时支持S7协议（用于上位机监控）和ModbusTCP协议（用于触摸屏操作），通过硬件级协议转换引擎实现数据分流处理，CPU资源占用率从30%降至8%。
多设备级联扩展特性
桥接型设计支持设备级联组网，单台PPI转以太网模块可通过X2端口连接3台国产触摸屏，配合工业交换机实现256台设备的大规模网络扩展，满足智能仓储系统的远期升级需求。
非侵入式通讯技术
无需修改原有PLC程序，通过PPI口透明抓取数据并封装为以太网帧，兼容S7-200全系列PLC，保护客户原有投资。
工业级可靠性设计
宽温运行：-40~85℃工作温度范围，适应仓储环境的昼夜温差变化。
抗干扰能力：金属外壳+隔离变压器设计，在强电磁干扰环境下通讯误码率<10^-9。
冗余电源：支持24VDC双电源输入，确保供电中断时数据传输不中断。
智能诊断功能
内置Web服务器提供实时状态监控界面，可查看当前连接数、数据吞吐量、错误日志等信息，支持远程固件升级，维护效率提升70%。

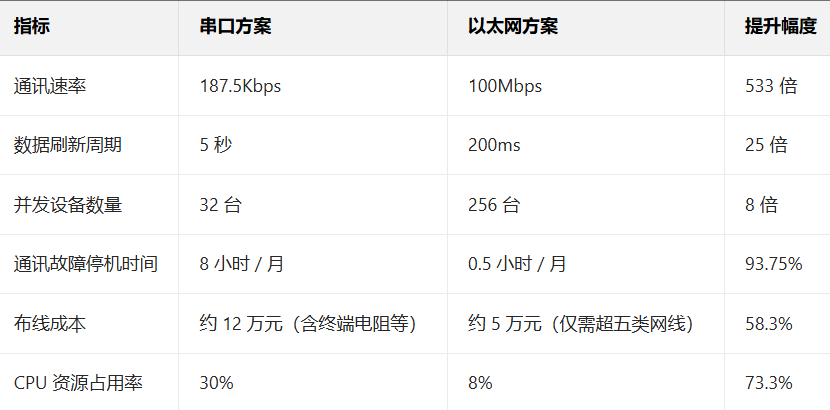

四、应用效果对比
典型场景实测数据：
AGV路径规划指令从上位机发出到PLC执行的时间：从120ms缩短至8ms。
机械臂定位精度：从±5mm提升至±1mm，分拣效率提高40%。
多台国产触摸屏同时操作时的响应延迟：从200ms降低至15ms，实现无卡顿操作体验。
五、总结
本项目通过捷米特ETH-S7200-JM02以太网模块成功解决了西门子S7-200PLC因缺乏原生以太网接口引发了系列问题。该案例验证了工业以太网在传统PLC系统升级中的可行性，其核心价值在于通过协议转换、多设备协同和智能诊断等技术创新，为工业4.0时代的老旧产线智能化改造提供了可复制的解决方案。随着5G和边缘计算技术的发展，捷米特模块在预测性维护、工艺参数自优化等场景的应用潜力值得进一步探索。未来，此类串口转网口解决方案将成为工业自动化领域数字化转型的关键基础设施。
有什么技术问题请与付工留言交流
