一.行业痛点与需求背景
在现代数控机床加工车间，自动化设备的互联互通已成为提升生产效率、实现智能化管理的核心需求。然而，许多仍在服役的西门子S7-200系列PLC（尤其是SMART200型号）因硬件设计限制，未配备以太网接口，仅通过9针RS485串口实现有限通讯，这一缺陷成为制约车间智能化升级的主要瓶颈。
某重型机械制造企业的精密加工车间正面临这一困境：车间内12台数控车床均采用西门子SMARTS7-200PLC（型号ST40）作为控制核心，负责主轴转速、进给量、刀库切换等关键动作的逻辑控制。随着企业推进智能制造改造，需要将这些设备接入以西门子S7-1500PLC（型号1511-1PN）为核心的车间级控制系统，并实现与上位机SCADA系统（WinCCV7.5）的数据交互。同时，车间原有3台昆仑通态TPC1061H触摸屏和2台威纶通MT8102iE触摸屏需保留使用，实现对单台设备的本地操作与监控。
传统解决方案存在明显局限：若通过串口服务器实现通讯转换，不仅需要复杂的协议转换配置，还存在数据传输速率低（最高115200bps）、连接稳定性差等问题；若整体更换为带以太网接口的新型PLC，将导致近30万元的设备采购成本，且需重新编写控制程序，停机改造周期长达2周，严重影响生产计划。
二.解决方案与设备选型
经过技术调研与方案论证，该企业最终选择捷米特（Jiemite）ETH-S7200-JM01Plus直通型以太网通讯处理器作为核心转换设备，构建低成本、高可靠性的通讯网络。该模块的核心优势在于：
1. 硬件兼容性：专为西门子S7-200系列PLC设计，通过9针DB9接口与SMARTS7-200的PORT0/1串口直接连接，无需改动PLC内部程序
2. 多协议支持：同时支持西门子S7协议（Client/Server模式）、ModbusTCP协议，可无缝对接S7-1500PLC与各类上位机系统
3. 接口扩展性：保留原9针串口的通讯能力，支持RS485/232切换，可同时连接不同品牌触摸屏（兼容ModbusRTU协议）
4. 工业级设计：宽温工作范围（-40℃~85℃）、抗电磁干扰（EMCLevel3），满足机床车间恶劣电磁环境需求

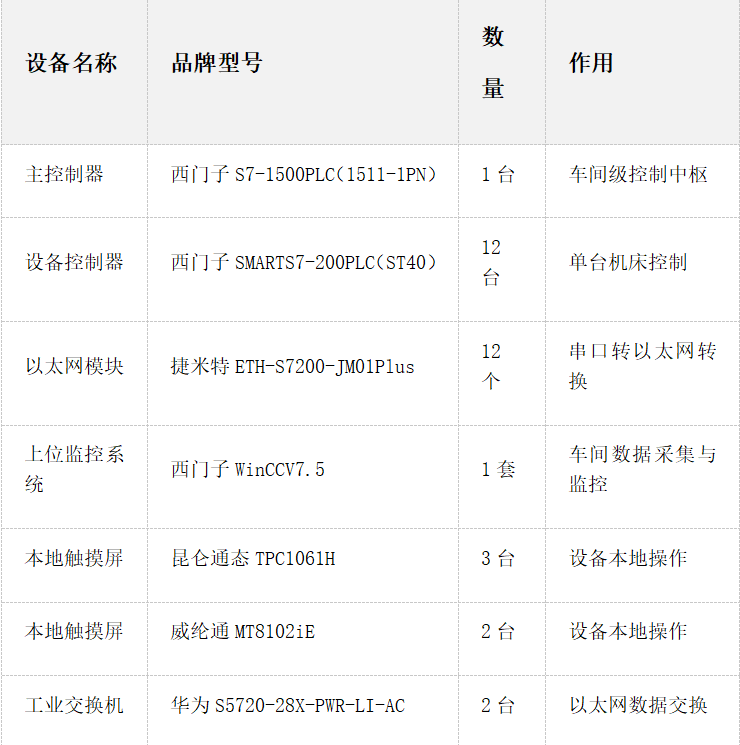

本次改造涉及的主要设备清单如下：

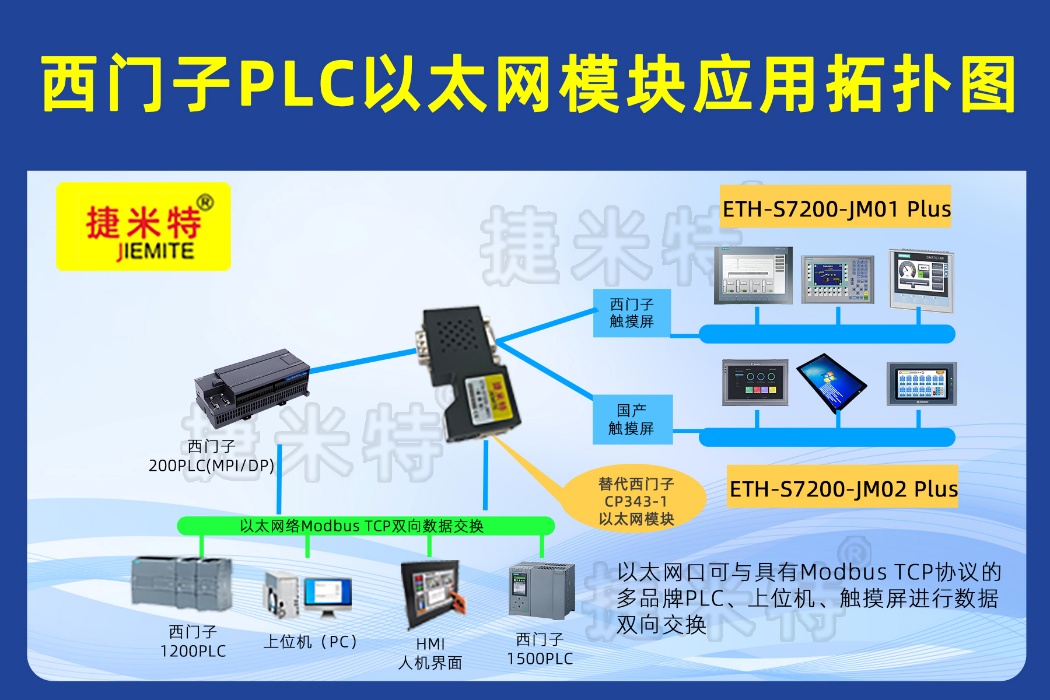

系统架构设计
整个通讯系统采用三层架构设计，实现设备层、控制层与监控层的无缝衔接：
1. 设备层：12台数控车床的SMARTS7-200PLC通过捷米特ETH-S7200-JM01Plus模块实现串口转以太网，每台PLC的PORT0口连接以太网模块，PORT1口保留用于连接本地触摸屏（其中3台连接昆仑通态触摸屏，2台连接威纶通触摸屏，其余7台暂未配置本地屏）
2. 控制层：西门子S7-1500PLC作为主站，通过工业以太网与12个捷米特模块建立S7协议通讯，实现对各设备的集中控制与数据采集
3. 监控层：上位机WinCC系统通过ModbusTCP协议与捷米特模块通讯，实时显示设备运行参数、报警信息，并记录生产数据
网络拓扑采用星型结构：所有捷米特模块与S7-1500PLC均接入华为工业交换机，交换机通过光纤与监控室上位机连接，保障数据传输稳定性。为避免网络风暴，在交换机上配置了VLAN，将控制网络与监控网络逻辑隔离。
硬件安装与接线
捷米特ETH-S7200-JM01Plus模块的安装过程遵循工业设备安装规范：
1. 模块固定：将模块通过DIN导轨安装在数控机床的电气柜内，与S7-200PLC保持5cm以上距离，避免电磁干扰
2. 电源连接：采用DC24V供电，与PLC共用开关电源，确保接地可靠（接地电阻≤4Ω）
3. 串口连接：使用捷米特原厂DB9公头线缆（型号JM-CAB-003）连接模块的COM口与S7-200PLC的PORT0口，接线定义如下：
o 模块3脚（A+）→PLC3脚（A）
o 模块8脚（B-）→PLC8脚（B）
o 模块5脚（GND）→PLC5脚（SG）
4. 以太网连接：使用超五类屏蔽网线连接模块ETH口与工业交换机，网线两端做好屏蔽层接地
5. 触摸屏连接：对于需要本地操作的机床，将触摸屏通过另一根DB9线缆连接至S7-200PLC的PORT1口，昆仑通态与威纶通触摸屏均采用标准ModbusRTU通讯接线（A接A，B接B，GND接GND）
安装完成后，检查各连接点是否牢固，用扎带整理线缆，避免与强电线路并行敷设。
三.模块参数配置
捷米特ETH-S7200-JM01Plus模块支持Web配置与专用软件配置两种方式，本次采用后者（捷米特ConfigToolV2.3.5）进行参数设置：
1. 网络参数设置：
o IP地址：192.168.0.101~192.168.0.112（按设备编号递增）
o 子网掩码：255.255.255.0
o 网关：192.168.0.1（与S7-1500PLC网关一致）
2. 串口参数设置（与S7-200PLCPORT0匹配）：
o 波特率：187500bps（S7-200默认最高波特率）
o 数据位：8位
o 停止位：1位
o 校验位：无
o 通讯协议：PPI（西门子专用协议）
3. 以太网协议设置：
o 主协议：S7Server（允许S7-1500PLC作为Client访问）
o 从协议：ModbusTCPServer（允许WinCC上位机访问）
o 数据映射：将S7-200的V区（V0.0~V500.0）映射为Modbus地址（40001~45001）
4. 高级设置：
o 心跳检测：使能（超时时间30秒）
o 数据缓存：使能（缓存大小1024字节）
o 断线重连：自动重连（间隔5秒）
配置完成后，点击"写入设备"按钮将参数下载至模块，重启模块使配置生效。通过ConfigTool的"设备搜索"功能确认所有模块均能正常通讯。
S7-1500PLC通讯程序开发
西门子S7-1500PLC作为主站，需编写通讯程序实现与12个捷米特模块的数据交互，采用TIAPortalV16编程环境：
1. 硬件组态：
o 在项目中添加S7-1500PLC（1511-1PN），配置其PROFINET接口IP为192.168.0.1
o 添加"通用TCP/IP"设备，分别对应12个捷米特模块，设置IP地址与模块一一对应
2. 通讯程序设计：
o 使用"TSEND_C"和"TRCV_C"指令实现基于S7协议的客户端通讯
o 采用轮询机制与12个模块依次通讯，每个模块的通讯周期设为100ms
o 发送区：DB1.DBW0~DB1.DBW20（控制指令，如主轴启动、进给控制等）
o 接收区：DB2.DBW0~DB2.DBW50（状态数据，如当前转速、进给量、报警代码等）
3. 错误处理：
o 检测通讯超时（设置超时时间500ms）
o 记录通讯错误代码（存储在DB3中）
o 实现错误重试机制（最多3次重试）
程序片段示例：
plaintext
//捷米特模块1通讯控制
IF"模块1_通讯允许"THEN
"TSEND_C_模块1".REQ:=TRUE;
"TSEND_C_模块1".DATA:="控制指令_模块1";
IF"TSEND_C_模块1".DONETHEN
"TRCV_C_模块1".REQ:=TRUE;
IF"TRCV_C_模块1".DONETHEN
"状态数据_模块1":="TRCV_C_模块1".DATA;
"模块1_通讯正常":=TRUE;
END_IF;
END_IF;
END_IF;
上位机与触摸屏配置
1. WinCC上位机配置：
o 在WinCC中添加ModbusTCP驱动，创建12个驱动连接，分别指向各捷米特模块IP
o 定义变量标签：对应Modbus地址40001~45001（映射S7-200的V区数据）
o 设计监控画面：包含设备运行状态、实时参数曲线、报警信息列表等
o 配置数据归档：每5秒记录一次关键参数，存储周期为30天
2. 触摸屏配置：
o 昆仑通态TPC1061H：在MCGS组态软件中选择"西门子S7-200PPI"驱动，设置波特率187500bps，读取PLC的I区和V区数据
o 威纶通MT8102iE：在EBPro软件中选择"ModbusRTU"驱动，配置串口参数与PLCPORT1匹配，实现数据读写
四.系统调试与运行效果
系统调试分为三个阶段进行：
1. 单体调试：逐一检查每个捷米特模块的通讯状态，通过ConfigTool的"数据监视"功能确认模块能正确读取S7-200PLC的V区数据，写入测试数据验证通讯双向性
2. 联机调试：启动S7-1500PLC程序，监控数据收发情况，调整轮询周期确保所有设备通讯流畅；测试上位机WinCC与模块的Modbus通讯，验证数据一致性
3. 负载测试：模拟12台设备同时运行的工况，连续72小时监控通讯稳定性，记录数据传输延迟（平均12ms）和丢包率（0%）
实际运行效果显示：
1. 通讯性能：数据更新周期缩短至100ms，较原串口方案提升10倍以上
2. 可靠性：连续运行3个月无通讯中断，平均无故障工作时间（MTBF）达1800小时
3. 扩展性：新增2台设备时，仅需配置新模块IP地址即可接入系统，调试时间不足1小时
4. 经济性：整体改造成本约8万元，仅为更换PLC方案的27%，且实现了原有触摸屏的复用
五.应用总结与扩展建议
捷米特ETH-S7200-JM01Plus网关模块在本次数控机床通讯升级项目中表现出显著优势，成功解决了S7-200PLC无以太网接口的行业痛点，同时兼顾了多品牌触摸屏的兼容需求。该方案的核心价值在于：
1. 兼容性设计：既支持西门子专有协议，又兼容标准Modbus协议，实现了新旧设备的无缝对接
2. 双接口设计：保留原串口功能，避免了触摸屏的重复投资，降低改造成本
3. 工业级可靠性：在机床车间强电磁干扰环境下保持稳定运行，满足工业控制要求
对于后续扩展，建议：
1. 增加OPCUA服务器功能，实现与MES系统的数据对接
2. 配置模块的SNMP功能，实现远程诊断与维护
3. 对于有更高实时性要求的场景，可升级至捷米特ETH-S7200-JM02型号（支持PROFINET协议）
本案例证明，采用专业的串口转以太网模块是解决老旧PLC通讯升级的经济有效方案，尤其适合对生产连续性要求高、预算有限的制造企业。捷米特ETH-S7200-JM01Plus模块凭借其稳定的性能和灵活的配置，为数控机床智能化改造提供了可靠的通讯保障。
更多详细内容或具体配置过程可咨询羽工。
