一、项目背景
某智能装备制造企业致力于打造高度自动化的生产车间，以提升产品质量和生产效率。在其新规划的生产线中，选用了汇川PLC作为核心控制设备，该PLC具备强大的运算能力和丰富的功能模块，且采用Ethernet/IP协议进行通信，能够高效地实现数据的快速传输与控制指令的下达。同时，为了实现精准的运动控制，选用了某知名品牌（如西门子）的伺服电机，该伺服电机性能卓越，采用ProfiNet协议与其他设备进行通信连接。但由于这两种设备采用了不同的通信协议，无法直接进行数据交互与协同工作，严重阻碍了生产线自动化目标的实现。因此，引入一种可靠的协议转换方案迫在眉睫。
二、方案设计

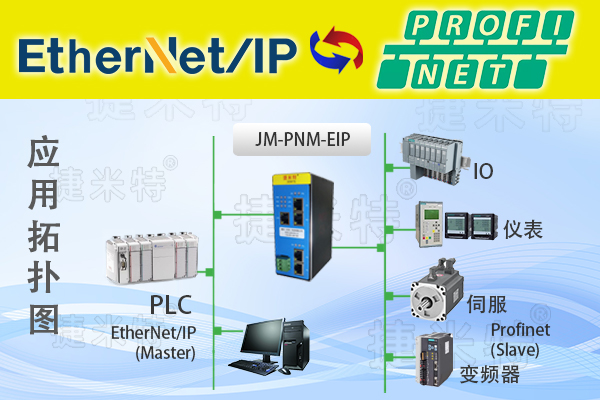

经过深入调研和技术评估，企业决定采用捷米特JM-PNM-EIP协议转换网关来搭建Ethernet/IP与ProfiNet之间的通信桥梁。捷米特Ethernet/IP转ProfiNet协议转换网关专为解决不同工业通信协议之间的转换问题而设计，具有高性能、高可靠性和易于配置等特点。其一端可作为Ethernet/IP从站与汇川PLC相连，另一端则作为ProfiNet主站与伺服电机连接，从而实现数据在不同协议网络之间的无缝传输。
三、设备连接
（一）网关与汇川PLC连接

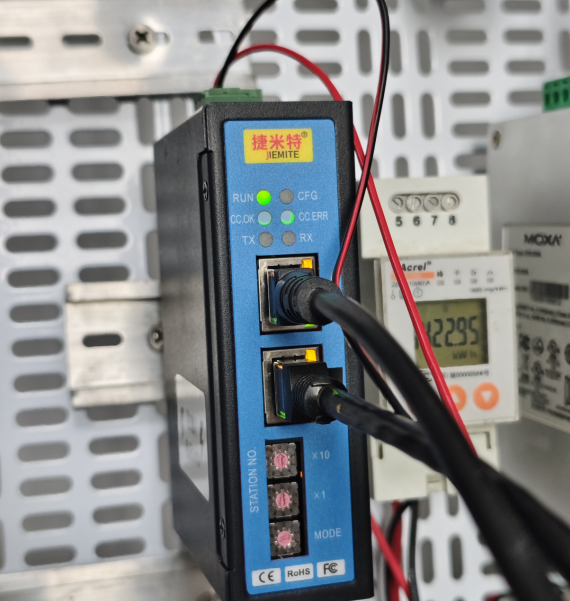

1. 硬件连接：使用标准的以太网线缆，将捷米特JM-PNM-EIP网关的Ethernet/IP端口与汇川PLC的以太网接口进行连接。确保线缆连接牢固，无松动现象，以保障稳定的网络通信。
2. 网络设置：在汇川PLC的编程软件中，对Ethernet/IP网络参数进行配置。设置PLC的IP地址（例如192.168.1.100）、子网掩码（如255.255.255.0）等基本网络信息，并确保与网关的Ethernet/IP从站侧网络参数处于同一网段。同时，在PLC中添加网关设备作为Ethernet/IP从站，指定网关的IP地址（如192.168.1.101）等相关参数，完成初步的网络连接配置。
（二）网关与伺服电机连接

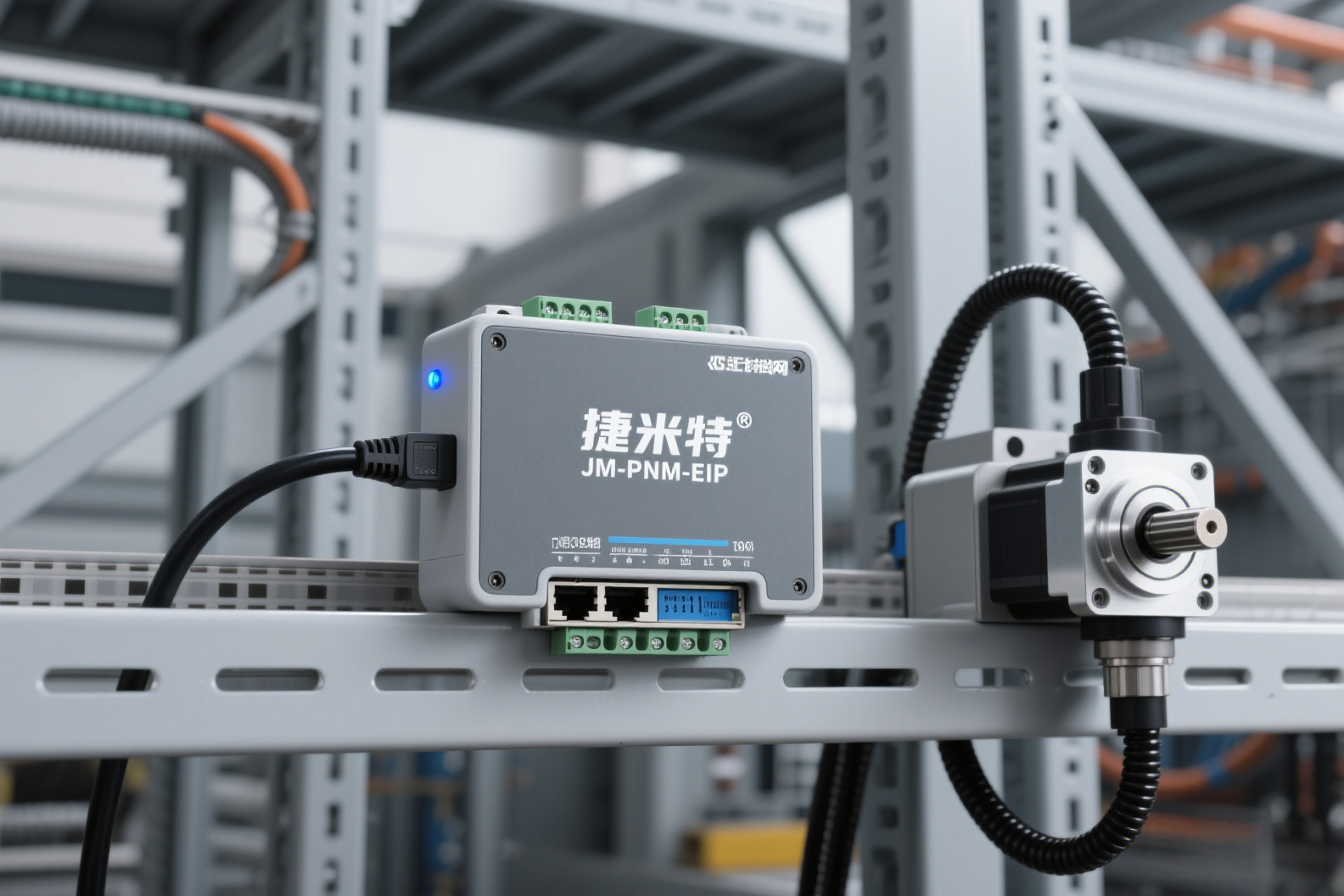

1. 硬件连接：通过另一根以太网线缆，将网关的ProfiNet端口与伺服电机的ProfiNet接口进行连接。同样要保证线缆连接可靠，为数据传输提供稳定的物理链路。
2. 网络设置：在伺服电机的配置软件中，对ProfiNet网络参数进行设置。设置伺服电机的IP地址（如192.168.2.100）、子网掩码等信息，并将网关作为ProfiNet主站添加到伺服电机的网络配置中，指定网关的IP地址（192.168.2.101）等相关参数，确保伺服电机能够正确识别并连接到网关的ProfiNet网络中。
四、网关配置
（一）Ethernet/IP侧配置
1. 使用捷米特提供的专用配置软件，通过电脑连接到网关的配置端口（一般为以太网接口）。打开配置软件后，在软件界面中选择Ethernet/IP配置选项卡。
2. 设置网关在Ethernet/IP网络中的从站参数，包括IP地址（与之前在汇川PLC中设置的对应）、设备名称等。同时，根据汇川PLC与伺服电机之间的数据交互需求，配置数据映射关系。例如，确定从汇川PLC发送到伺服电机的数据应映射到网关的哪些输入输出缓冲区，以及从伺服电机反馈给汇川PLC的数据应如何映射到网关的相应缓冲区。配置完成后，保存设置并下载到网关中。
（二）ProfiNet侧配置
1. 在配置软件中切换到ProfiNet配置选项卡。设置网关在ProfiNet网络中的主站参数，如IP地址（与之前在伺服电机配置中设置的对应）、设备名称等。
2. 导入伺服电机的设备描述文件（GSD文件），该文件包含了伺服电机的设备信息、通信参数等内容。通过导入GSD文件，配置软件能够自动识别伺服电机的各项参数，并根据实际需求进行通信周期、数据传输速率等参数的设置。同样，根据数据交互需求，配置好网关与伺服电机之间的数据映射关系，确保数据能够准确无误地在两者之间传输。配置完成后，保存设置并下载到网关中。
五、系统调试与运行
（一）通信测试
完成设备连接和网关配置后，进行通信测试。首先，检查网关、汇川PLC和伺服电机的电源指示灯、网络指示灯是否正常亮起，确保设备供电正常且网络连接正常。然后，在汇川PLC的编程软件中编写简单的测试程序，向伺服电机发送控制指令，如启动、停止、正转、反转等指令，并同时监测伺服电机的反馈信号，如运行状态、位置反馈等。通过观察PLC中程序的执行结果和伺服电机的实际运行情况，判断通信是否正常。若发现通信异常，仔细检查设备连接、网络参数设置、网关配置等环节，逐一排查问题并进行修复。
（二）功能测试
在通信测试正常的基础上，进行更全面的功能测试。根据生产线的实际工艺要求，编写完整的控制程序，实现对伺服电机的精确控制，如速度控制、位置控制、转矩控制等功能。测试过程中，密切关注伺服电机的运行精度、响应速度等性能指标，确保其满足生产线的实际需求。同时，监测网关在数据传输过程中的稳定性和可靠性，查看是否存在数据丢失、延迟等问题。若发现问题，对控制程序、网关配置等进行优化调整，直至系统能够稳定、高效地运行。
（三）系统运行
经过严格的调试和测试后，该生产线正式投入运行。在实际生产过程中，汇川PLC通过Ethernet/IP协议将控制指令发送给捷米特JM-PNM-EIP网关，网关接收到指令后，迅速将其转换为ProfiNet协议格式，并发送给伺服电机。伺服电机根据接收到的指令进行精确的运动控制，同时将自身的运行状态、反馈信息等通过ProfiNet协议发送回网关，网关再将这些信息转换为Ethernet/IP协议格式传输给汇川PLC。通过这种Ethernet/IP转ProfiNet协议转换机制，实现了汇川PLC与伺服电机之间的高效、稳定通信，保障了生产线的自动化运行。
六、应用效果
1. 高效通信实现：通过捷米特JM-PNM-EIP网关模块，成功实现了汇川PLC与伺服电机之间不同协议的转换，使得数据传输稳定可靠，通信延迟低，满足了生产线对实时性控制的要求。在实际生产中，伺服电机能够快速、准确地响应汇川PLC发送的各种控制指令，极大地提高了设备之间的协同工作效率。
2. 生产效率提升：生产线的自动化程度得到显著提高，减少了人工干预，降低了人为因素带来的误差和故障风险。伺服电机的精准控制使得产品的加工精度和质量得到提升，生产周期缩短，从而提高了整体生产效率。与采用协议转换网关之前相比，该生产线的产能提升了70%，为企业带来了显著的经济效益。
3. 系统兼容性增强：捷米特Ethernet/IP转ProfiNet协议转换网关的应用，解决了企业在设备选型和系统集成过程中因通信协议不同而导致的兼容性问题。企业可以更加灵活地选择不同品牌、不同协议的设备，构建更加优化的自动化生产系统，为未来的设备升级和扩展提供了便利条件。
七、总结
本案例充分展示了捷米特JM-PNM-EIP协议转换网关在解决工业自动化领域中不同通信协议设备互联互通问题方面的强大能力和显著优势。通过该网关实现的Ethernet/IP转ProfiNet协议转换网关，成功搭建了汇川PLC与伺服电机之间的通信桥梁，实现了高效的数据交互和协同工作，提升了生产线的自动化水平和生产效率。在工业4.0和智能制造蓬勃发展的今天，不同设备之间的互联互通是实现智能化生产的基础。类似捷米特JM-PNM-EIP这样的协议转换网关产品，将在推动工业自动化升级、促进智能制造发展的过程中发挥越来越重要的作用。
