一、场景实施背景

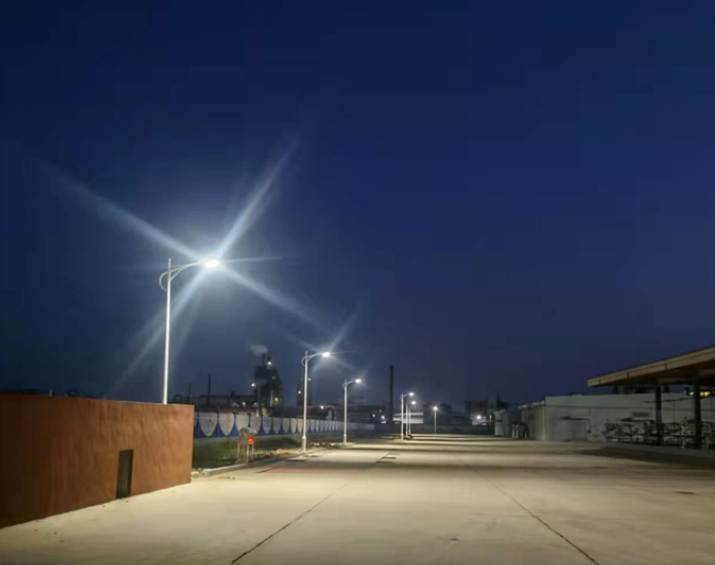

天津某大型不锈钢厂厂区占地面积约800亩，分布着120盏路灯，涵盖生产区主干道、原料堆场、仓储区等15个区域。这些路灯是保障厂区夜间作业安全和物流运输的重要设施，但此前采用人工控制模式，存在诸多问题。
厂区路灯分散在各区域，最远间距达500米，每天需安排2名工人耗时3小时巡检开关灯，且人工操作易出现漏开、漏关情况，经统计每月因忘记关灯导致的电费浪费约 8000 元。此外，厂区内有大量电焊机、轧钢设备等强电磁干扰源，传统无线控制方案信号不稳定，多次测试均因通讯中断失败。为解决这些问题，该厂引入捷米特JM-Bidge01S无线数传模块，构建双链路PLC远程无线控制系统。

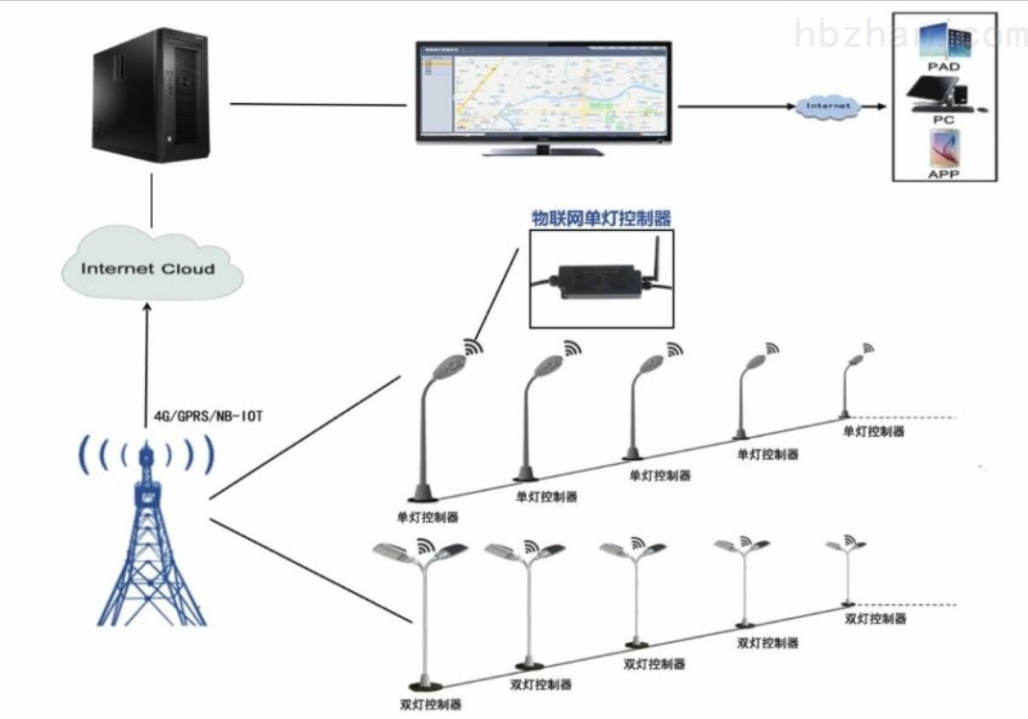

二、结构拓扑图
核心节点：监控室总控制柜（含 PLC 与控制终端）、15 个路灯控制分区（每区含 8-10 盏路灯及分区控制器）。
· 设备部署：
· 监控中心侧：2 台捷米特 JM-Bridge01S 无线数传模块（主备模式），通过以太网连接总控制柜 PLC，外接 12dBi 高增益定向天线覆盖厂区主要区域。
· 分区侧：每个路灯控制分区安装 2 台 JM-Bridge01S 无线数传模块（主备模式），与分区控制器的 RS485 接口连接，配 8dBi 定向天线指向监控中心方向。
· 链路设计：主链路负责实时传输控制指令（开关信号、定时参数）与路灯状态反馈，备链路同步传输加密数据并进行校验，通过网桥内置切换机制实现无缝冗余。
三、项目痛点
1. 通讯可靠性要求高：路灯控制指令（如定时开关信号）需零丢包传输，若指令丢失可能导致特定区域路灯失效，影响夜间作业安全，单次故障处理成本超 5000 元。
2. 强电磁环境干扰：厂区内轧钢机、变压器等设备产生 10-1000MHz 频段电磁干扰，传统无线设备通讯中断率达 15%，无法保证稳定控制。
3. 大范围覆盖难题：厂区面积大且存在厂房、堆场等遮挡物，普通无线设备在 500 米传输距离下信号衰减达 60%，难以实现全区域覆盖。

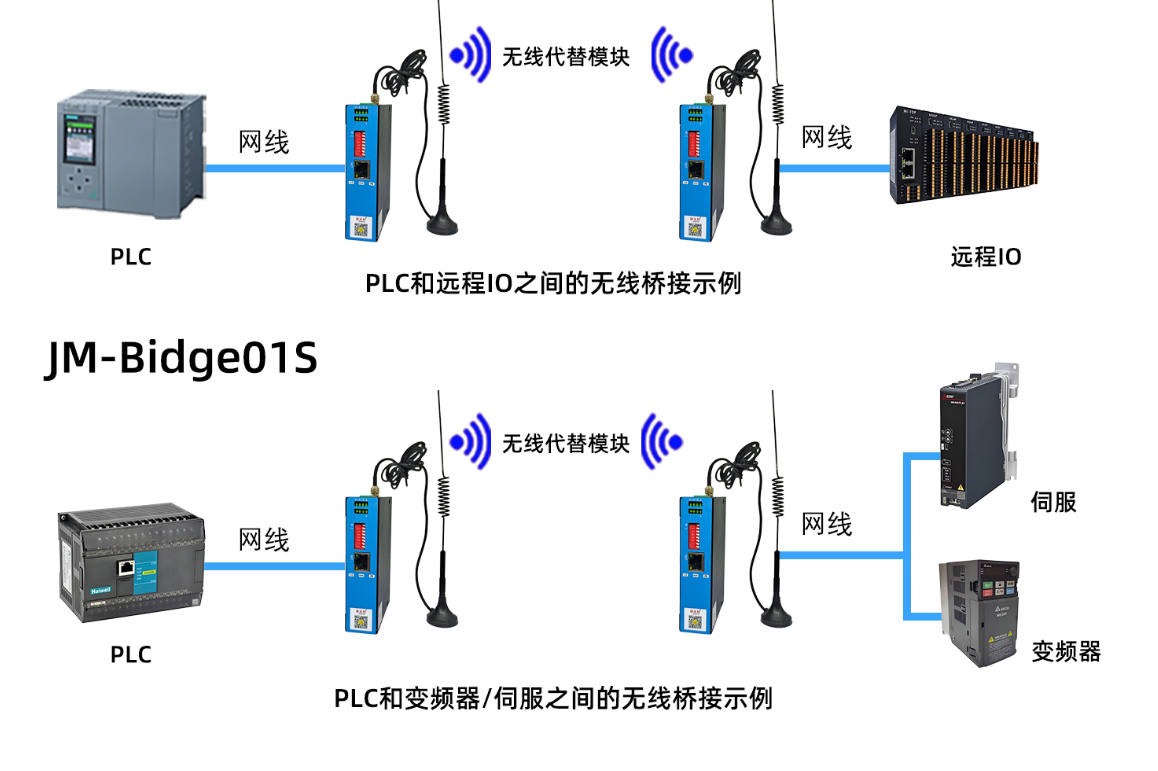

四、捷米特 JM-Bridge01S 无线数传模块功能简介
该网桥专为工业大范围无线控制场景设计，核心功能如下：
· 双链路热备冗余：主备链路切换时间≤5ms，支持链路质量实时监测（每秒 200 次），故障时自动切换且无数据丢失，确保控制指令连续传输。
· 高可靠数据传输：采用工业级 FHSS 跳频技术，抗干扰能力强，在 - 85dBm 信号强度下数据传输成功率达 100%，满足开关量信号零丢包要求。
· 强环境适应性：防护等级达 IP66（完全防尘、防高压喷水），工作温度范围 - 40℃~75℃，内置电磁屏蔽层，对 10-2400MHz 干扰抑制比达 90dB。
· 远距离覆盖优化：支持点对点传输距离达 3 公里（视距），采用 MIMO 多天线技术，可穿透部分遮挡物，在复杂厂区环境中覆盖半径提升至 800 米。
五、解决方案描述
采用 “双链路冗余 + 分区控制 + 抗干扰设计” 架构：
1. 双链路控制传输：监控中心与每个路灯分区建立主备两条独立无线链路，主链路传输实时控制指令与状态反馈，备链路同步校验数据，通过 CRC16 校验确保指令无丢失。
2. 抗电磁干扰方案：网桥安装位置远离强干扰源（间距≥10 米），利用其跳频技术与屏蔽结构抵消电磁影响，定向天线组合确保各分区信号强度≥-78dBm。
3. 分区覆盖设计：将 120 盏路灯划分为 15 个控制分区，每个分区通过本地控制器集中管理，网桥部署在分区制高点（如灯杆顶部 3 米处），解决遮挡问题，实现全厂区无死角覆盖。

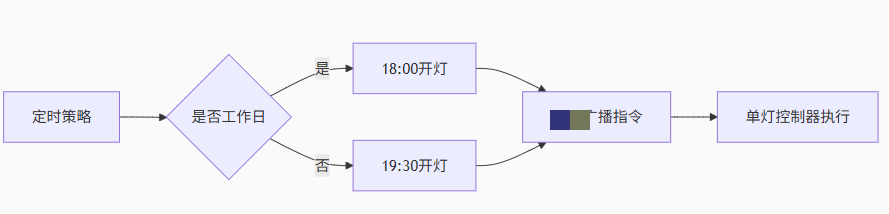

4. 智能控制功能：总控制柜内置定时模块，可按日出日落时间（结合厂区经纬度校准）自动生成开关灯计划，同时支持远程手动控制（响应时间≤1 秒），满足应急调整需求。
六、实施过程
1. 现场勘查与规划（2 天）：测绘厂区路灯分布与干扰源位置，模拟不同时段信号覆盖情况，确定 15 个分区的网桥安装点位与天线指向。
2. 设备部署（1天）：
· 监控中心：将 2 台主备网桥固定于监控室楼顶，连接总控制柜 PLC 的以太网端口，配置控制协议与定时参数。
· 分区侧：为 15 个分区安装网桥与分区控制器，每盏路灯接入控制器的继电器输出端，测试链路通讯质量。
3. 调试优化（1 天）：设置主备链路切换阈值（信号强度≤-85dBm 时切换），测试定时开关功能（误差≤1 分钟）与远程手动控制响应速度，对 2 个弱信号分区增加天线增益至 15dBi。
4. 试运行与培训（2 天）：连续 48 小时全工况测试，验证通讯稳定性；培训值班人员使用控制终端，掌握手动控制、参数调整与故障排查方法。

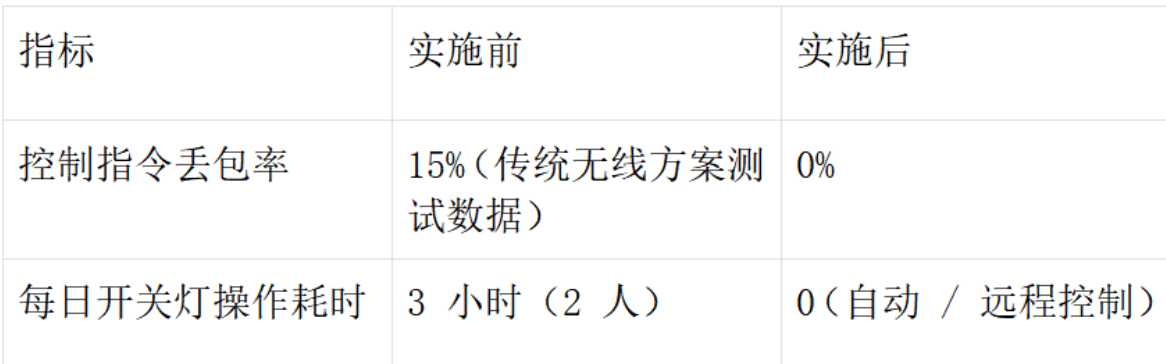

七、实施前后效果对比
八、总结
本方案通过捷米特JM-Bridge01S无线数传模块的双链路冗余与强抗干扰设计，成功解决了天津某不锈钢厂厂区路灯的无线远程控制难题。实施后，不仅实现了路灯控制的全自动化与零丢包，同时提升了厂区夜间作业的安全性。其大范围覆盖能力与恶劣环境适应性，为大型工业厂区的照明智能化改造提供了可复制的参考模板，充分证明JM-Bridge01S工业无线通讯场景的可靠选择。
《具体内容配置过程及其他相关咨询请与武工留言交流》
