一、项目背景与核心痛点
某超高层智慧大厦总建筑面积20万平方米，涵盖办公、商业及酒店功能。其机电系统中，西门子V90伺服（控制电梯门机）、倍福IO模块（Profinet从站）与台达AS系列PLC（EtherCAT主站）、中控室工控机存在通讯壁垒，导致三大问题：
设备协同失效：电梯门机开关指令从PLC下发到伺服响应延迟超500ms，高峰期电梯运行效率降低20%；
能耗浪费：空调变频器（Profinet）与新风系统（EtherCAT）无法联动，夏季制冷季能耗超预算18%；
运维滞后：阀岛故障需人工逐层排查，平均处理时间超3小时，影响楼宇舒适度与运营效率。
为破解Profinet与EtherCAT的协议壁垒，该大厦引入捷米特JM-PNM-ECT网关模块，构建“末端设备-中控系统”的毫秒级通讯网络。
二、技术方案与系统架构
（一）核心设备部署
协议转换中枢：部署12台捷米特JM-PNM-ECT网关，作为Profinet转EtherCAT的核心枢纽：
Profinet侧：作为主站扫描80台从站设备（含32台伺服、24台变频器、16台阀岛），支持IRT实时模式；
EtherCAT侧：作为从站接入台达PLC，兼容CoE协议，数据更新周期≤1ms。
现场设备层：
Profinet从站：西门子V90伺服（电梯门机）、ABBACS880变频器（空调风机）、FestoCPX阀岛（给排水控制）；
EtherCAT主站：台达AS300PLC（楼宇自控）、研华工控机（能源管理）。

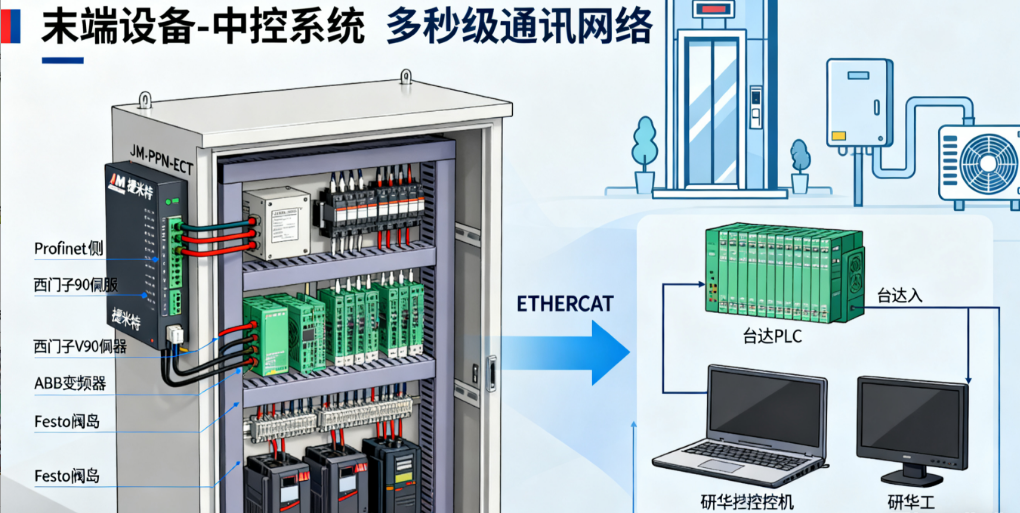

网络拓扑：网关通过双以太网端口分别连接Profinet环网与EtherCAT总线，支持光纤冗余链路，适应楼宇7×24小时运行需求。
（二）协议映射与数据交互
借助捷米特配置软件，完成关键参数的双向映射：
Profinet→EtherCAT：
伺服门机位置（32位浮点型，单位mm）→EtherCAT过程数据PDO1；
变频器运行频率（16位整型，单位Hz）→PDO2，采样周期5ms；
EtherCAT→Profinet：
PLC下发的电梯门开关指令（EtherCAT控制字）→Profinet控制模块，响应延迟≤1ms；
能源管理系统的空调风速指令→变频器，实现0.1Hz精度调节。
三、应用成效与技术价值
（一）核心功能落地
智能设备协同：
网关实现电梯召唤信号（EtherCAT）与门机伺服（Profinet）的毫秒级联动，开关门响应时间从500ms缩短至15ms，电梯平均候梯时间减少18%；
当办公区CO₂浓度（EtherCAT采集）超标时，网关自动调节空调变频器（Profinet）与新风阀岛（Profinet），室内空气质量达标率提升至99%。
能源优化管理：
基于EtherCAT主站的AI算法，网关协同控制空调、照明系统，夏季能耗降低22%，年度电费节省约120万元；
给排水系统通过阀岛（Profinet）与PLC（EtherCAT）联动，漏水检测响应时间从30分钟缩短至3秒，避免设备损坏风险。
智能运维体系：
阀岛通讯异常、伺服过载等故障信息经网关2ms内上传中控系统，触发楼宇三维地图报警，并推送维修工单至移动端；
系统自动调取备用设备接管任务，故障处理时间从3小时缩短至20分钟，设备可用性提升至99.9%。
（二）技术创新点
纳秒级同步设计：
网关采用FPGA硬件加速，实现Profinet IRT与EtherCAT分布式时钟（DC）的纳秒级同步，多轴设备协同误差＜1μs；
支持IEEE1588PTP时钟协议，确保楼宇全系统时间一致性，满足电梯群控等高实时性需求。
工业级可靠性：
采用-40℃~70℃宽温设计，通过EN55022工业电磁兼容认证，适应楼宇强电井、机房等复杂环境；
双电源冗余与链路热备机制，单故障下通讯无中断，MTBF超10万小时。
协议深度兼容：
支持Profinet V2.3与EtherCAT 1.5协议的双向转换，自动适配不同品牌设备（如西门子、台达、Festo）；
内置协议诊断工具，可实时监测通讯质量，辅助快速定位网络故障。
四、行业应用与推广价值
（一）智能建筑场景适配性
超高层楼宇：适用于电梯群控、空调系统、给排水的跨协议设备协同；
商业综合体：支持智能照明、安防系统、能源管理的统一通讯与联动；
数据中心：适配精密空调、UPS电源、门禁系统的协议转换，保障运维效率。
（二）行业价值体现
改造成本低：无需替换原有设备，改造成本较整线更换降低65%，单项目节省投资约80万元；
部署灵活：单网关可接入64个Profinet从站，支持即插即用，适配不同规模建筑项目；
智能化升级：为智能建筑接入数字孪生、AIoT平台奠定通讯基础，推动行业向低碳化、智慧化转型。
随着“双碳”目标与智慧城市建设推进，协议转换网关在智能建筑、智慧园区等领域具有广阔应用前景，成为跨协议设备互联的核心技术支撑。
