一、项目背景与需求
某工业现场采用欧姆龙 CJ 系列 PLC作为核心控制单元，自带网口，默认采用FINS TCP 协议通信；现场需将 PLC 内设备运行参数、温度、压力、状态信号等数据，通过RS485 Modbus RTU 协议输出，对接第三方物联网网关，实现数据远程采集、云端上传与远程监控。
项目核心需求：
1. 适配欧姆龙 CJ 系列 PLC，稳定采集 FINS TCP 协议数据；
2. 协议双向转换：FINS TCP 转 RS485 Modbus RTU；
3. RS485 接口支持从站地址 1-255 自由设置，匹配物联网网关采集要求；
4. 数据传输稳定、无丢包，支持多寄存器数据映射，适配现场多类型数据采集；
5. 工业级防护设计，适配车间复杂电磁干扰、温湿度波动环境，支持长期连续运行。
二、核心设备选型

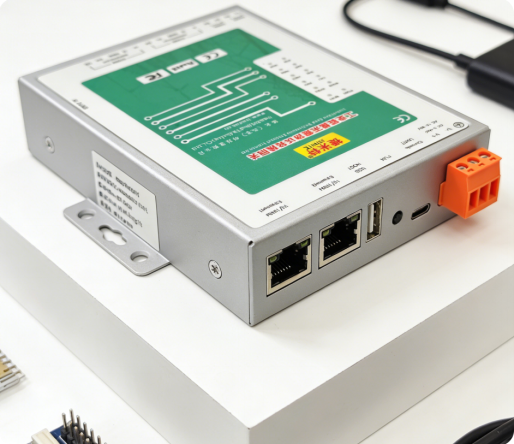

本次项目选用捷米特 JM-FINSTCP-RTU 工业协议转换网关，完美匹配现场协议转换与数据采集需求，设备核心优势如下：
· 协议适配：原生支持欧姆龙 FINS TCP 协议采集，无缝对接 CJ 系列 PLC 网口；

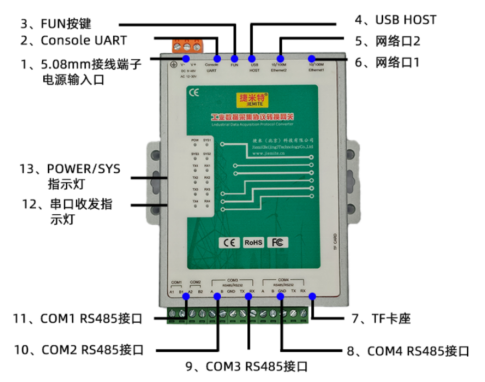

· 接口配置：搭载4 路全隔离 RS485 接口，三级防护设计，支持 Modbus RTU 从站模式，从站地址 1-255 可自定义；
· 硬件性能：双核 CPU+8G eMMC 存储，双 100M 以太网口，宽压 9-30V 供电，宽温运行，抗干扰能力强；
· 配置便捷：配套 VS 配置软件，可视化操作，免编程、免改 PLC 程序，快速完成数据映射与参数配置。
配套设备：欧姆龙 CJ 系列 PLC、第三方物联网网关、工业电源、网线、RS485 屏蔽双绞线。
三、系统架构设计

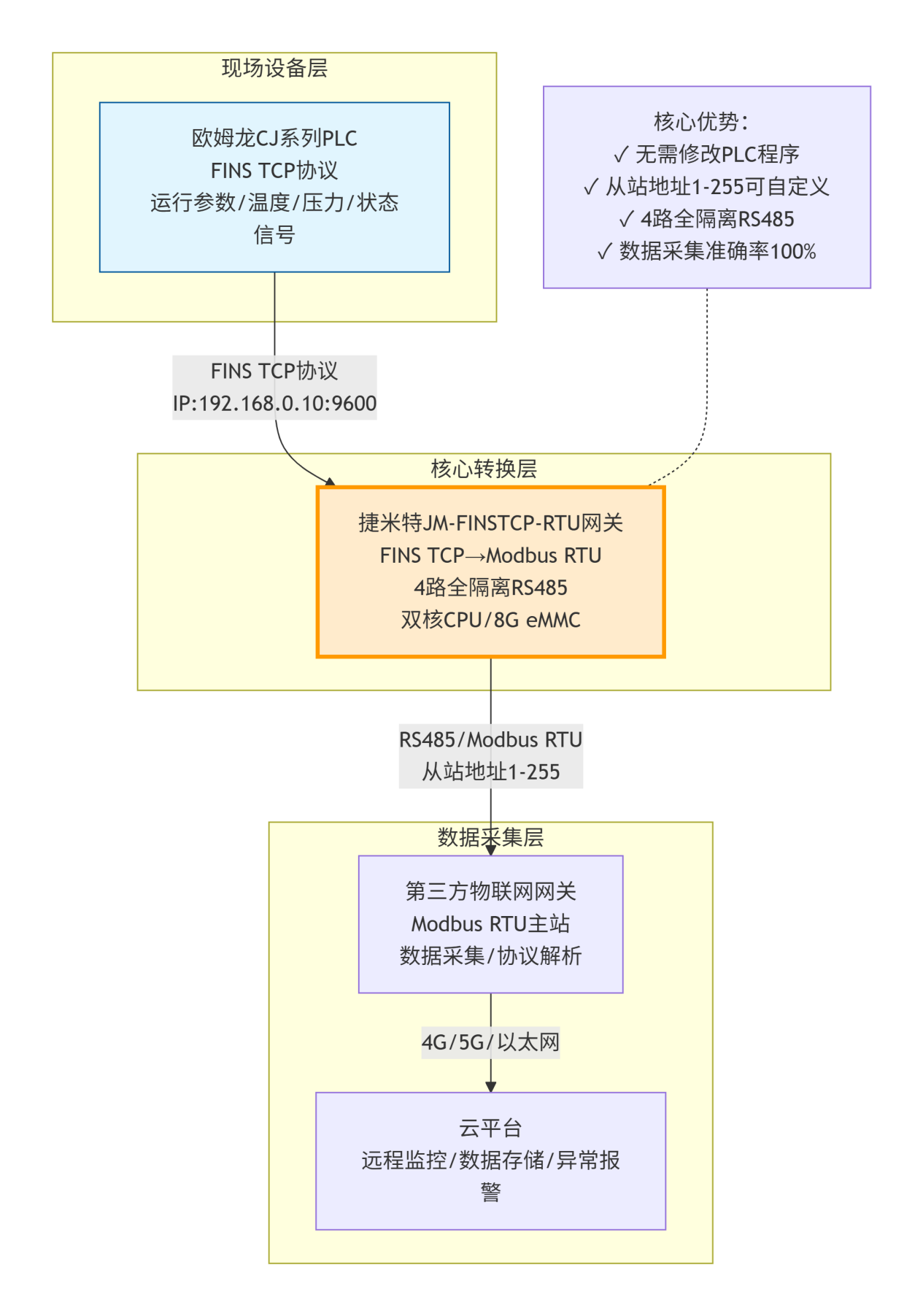

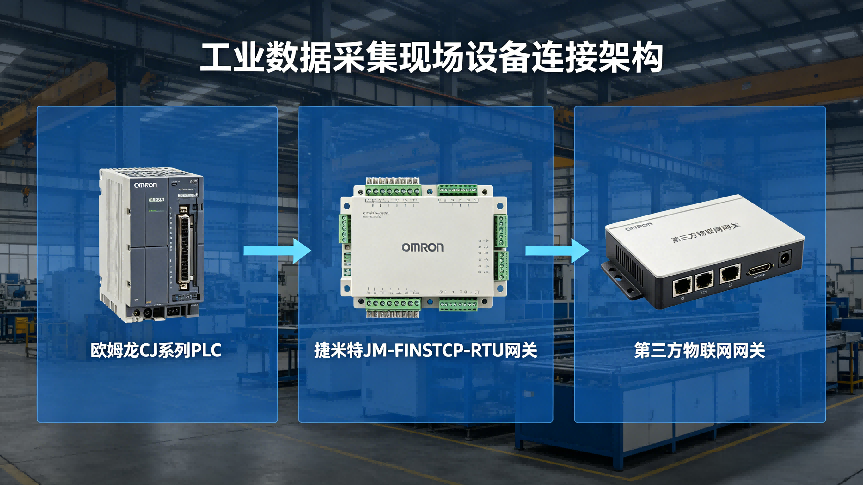

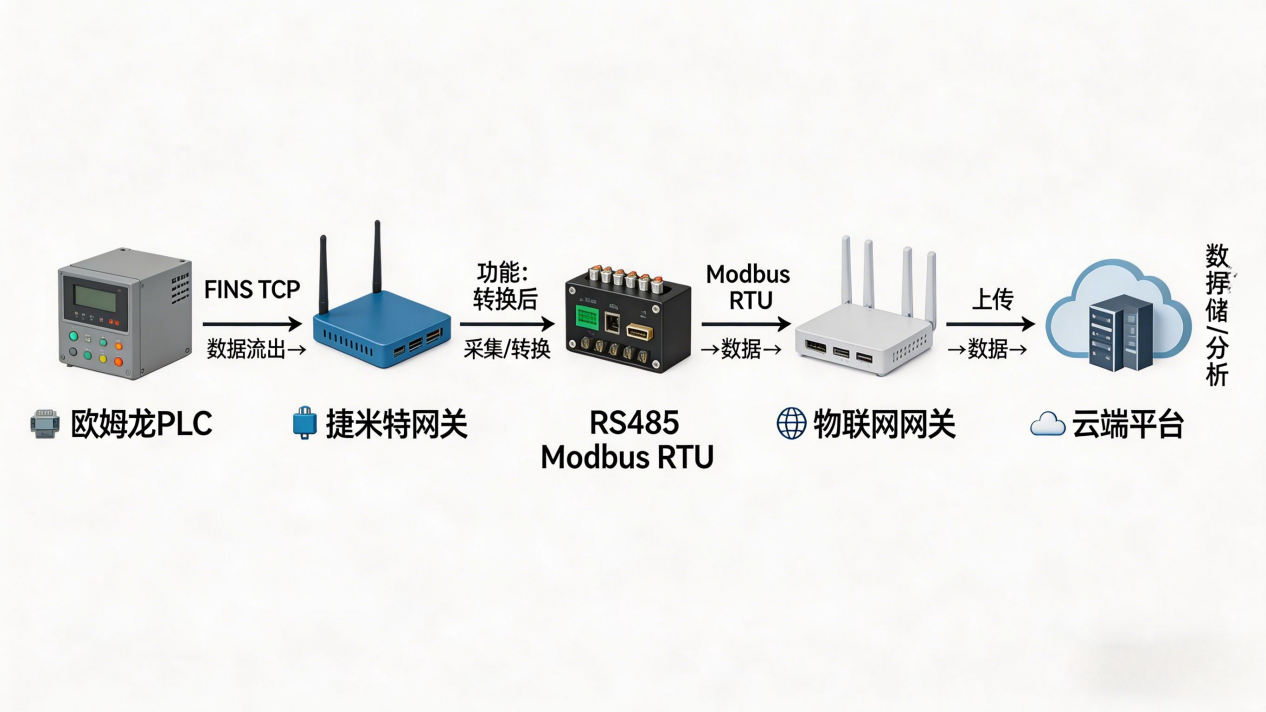

采用欧姆龙CJ系列PLC→捷米特JM-FINSTCP-RTU网关→ 第三方物联网网关的三层通信架构，流程清晰、部署简便：
1. 欧姆龙 CJ 系列 PLC 通过网口，以 FINS TCP 协议接入捷米特网关以太网口（默认 IP：192.168.1.199）；
2. 捷米特网关作为协议转换核心，采集 PLC FINS TCP 数据，完成协议解析与转换；
3. 网关 RS485 接口（COM1-COM4 任选）输出 Modbus RTU 协议数据，设置对应从站地址后，接入第三方物联网网关；
4. 物联网网关接收 Modbus RTU 数据，完成解析后上传至云平台，实现远程数据监控、存储与分析。
四、关键配置步骤
（一）欧姆龙 CJ 系列 PLC 端
确认 PLC 网口正常通信，启用 FINS TCP 协议，配置 PLC IP 地址（如 192.168.0.10）、端口号 9600，设置 FINS 网络参数（源节点、目标节点地址），确保 PLC 与网关网络互通。
（二）捷米特 JM-FINSTCP-RTU 网关配置
1. 网络连接：电脑 IP 设为 192.168.1.198，通过网线直连网关 Ethernet1 口，打开 VS 配置软件，搜索并连接网关；
2. 采集 PLC 配置：新建采集设备，选择 “欧姆龙 FINS TCP” 协议，输入 PLC IP、端口 9600，匹配 FINS 网络参数，完成 PLC 设备绑定；
3. 数据标签创建：新建数据标签，对应 PLC 内需要采集的寄存器（如温度、压力、状态位），配置数据类型（布尔、16 位 / 32 位整数、浮点数）；
4. Modbus RTU 配置：启用 RS485 Modbus Slave 模式，选择 COM 口，设置波特率 9600、8N1，自定义从站地址（1-255），映射采集标签至 Modbus 寄存器（0 区、1 区、3 区、4 区）；
5. 参数下载：完成配置后，下载工程至网关，重启网关生效，支持在线查看实时数据，验证采集与转换正常。
（三）第三方物联网网关配置
设置物联网网关 RS485 通信参数（波特率、数据位、校验位与捷米特网关一致），配置 Modbus RTU 主站模式，输入捷米特网关设置的从站地址，读取对应寄存器数据，完成数据采集对接。
五、应用效果
项目部署完成后，系统运行稳定可靠，完全满足现场数据采集需求：
1. 协议转换稳定：FINS TCP 转 Modbus RTU 延迟低、无丢包，欧姆龙 CJ 系列 PLC 数据采集准确率达 100%；
2. 地址灵活适配：RS485 从站地址 1-255 可自定义，完美匹配第三方物联网网关采集要求，兼容性强；
3. 部署便捷高效：无需修改 PLC 程序，可视化配置简单，施工周期短，大幅降低现场改造难度；
4. 工业稳定性强：网关全隔离 RS485 接口 + 工业级防护，抵御车间电磁干扰、温湿度波动，长期连续运行无故障；
5. 数据远程可控：物联网网关稳定接收数据并上传云端，实现欧姆龙 PLC 数据远程实时监控、异常报警与历史追溯，助力工厂数字化管理升级。
六、案例总结
本案例通过捷米特 JM-FINSTCP-RTU 协议转换网关，高效解决欧姆龙 CJ 系列 PLC（FINS TCP）与第三方物联网网关（Modbus RTU）的跨协议通信难题。网关支持 FINS TCP 协议原生采集、RS485 从站地址灵活配置、免编程快速部署，适配工业现场恶劣环境，为欧姆龙 PLC 数据远程采集、设备联网改造、数字化升级提供了稳定、可靠、高性价比的解决方案，可广泛应用于智能制造、产线监控、设备运维等工业场景。
