本案例基于Profinet转CANopen工业协议网关，实现西门子 S71200 PLC 与汇川 SV660 伺服驱动器之间的稳定通讯与实时运动控制。方案无需改动硬件线路、无需复杂开发，通过协议转换快速打通跨品牌设备通信壁垒，满足设备启停、速度调节、位置控制、状态反馈及故障保护等核心需求，广泛适用于非标自动化、机床、包装、物料输送等工业场景，是多总线设备集成的高效解决方案。

一、项目需求

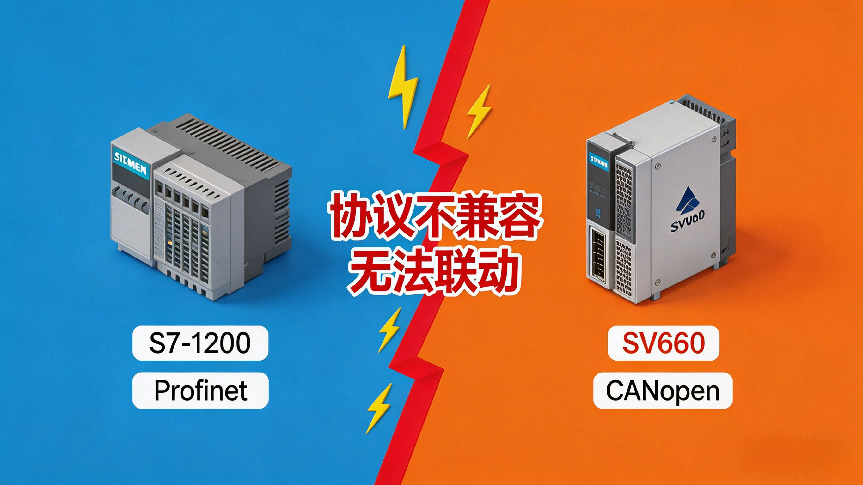

某自动化设备升级项目中，控制系统采用西门子 S71200 PLC作为核心控制器，支持标准 Profinet 总线；执行机构选用汇川 SV660 系列伺服驱动器，仅支持 CANopen 通信协议。由于两种设备总线协议不兼容，PLC 无法直接对伺服进行控制，导致设备无法联动运行。项目明确要求：实现 S71200 对汇川 SV660 的实时控制，包括启动、停止、点动、运行、速度设定、位置给定及故障报警读取；通信响应快、稳定性高、抗干扰能力强；支持快速部署，不更改原有 PLC 程序结构；系统具备良好扩展性，便于后续增加伺服轴或其他设备。

二、系统架构

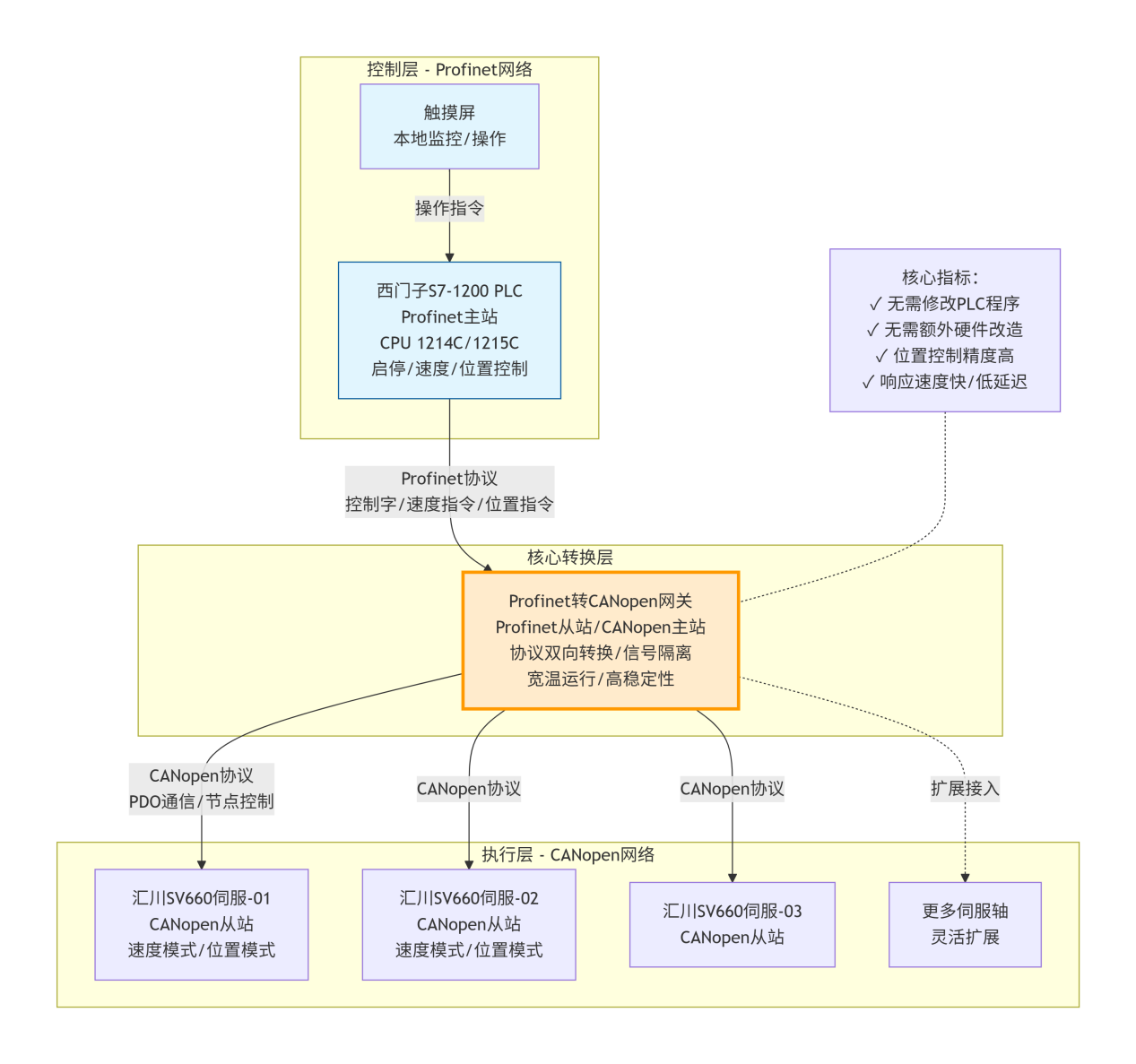

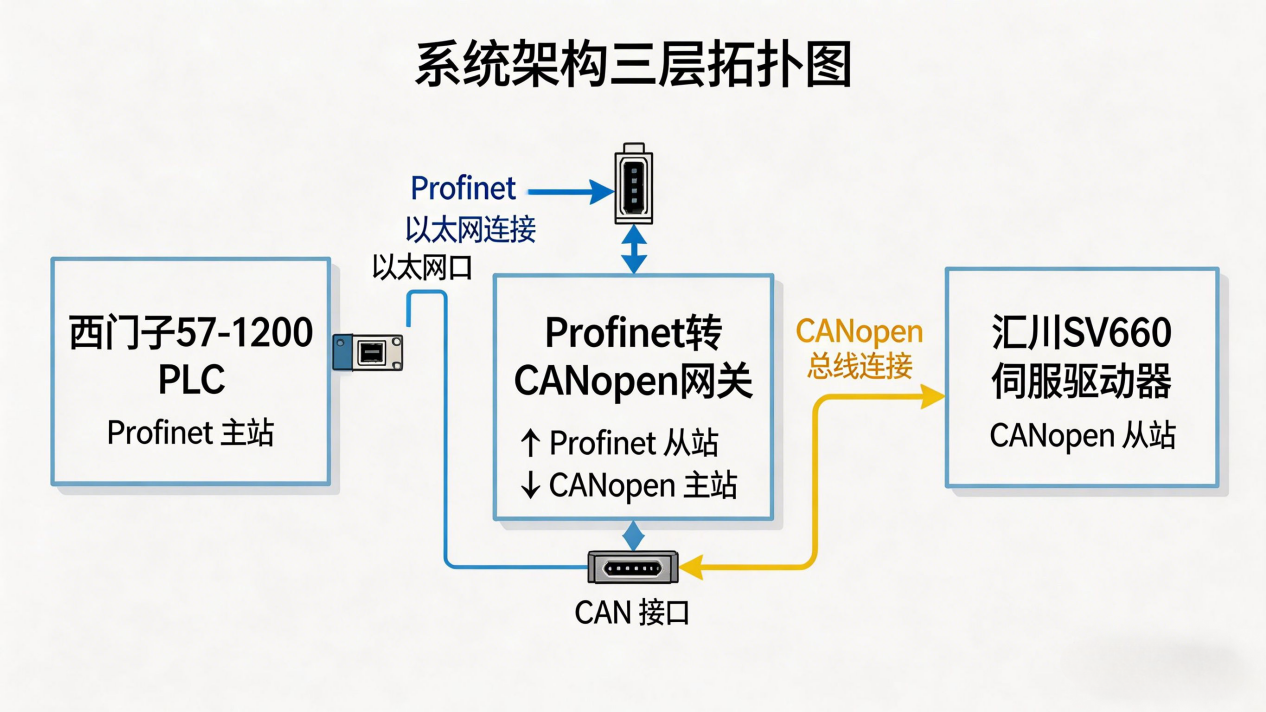

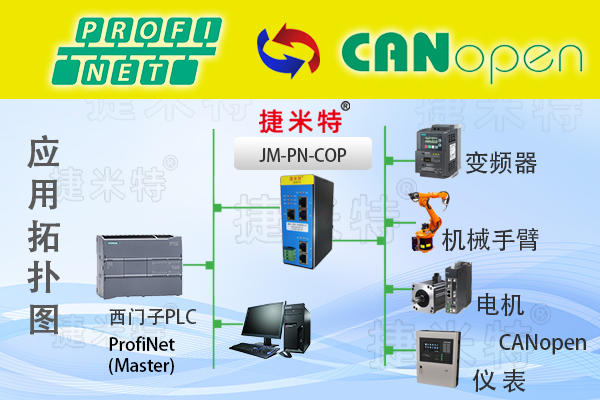

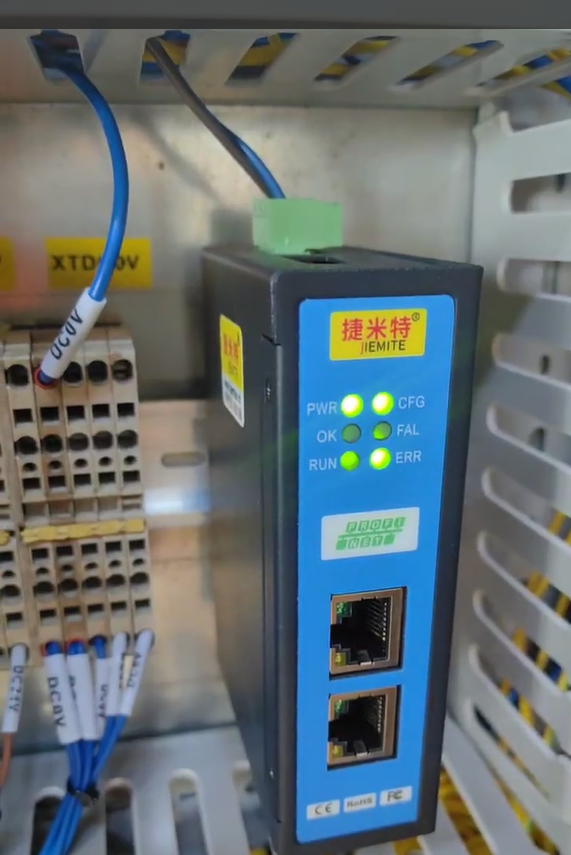

项目采用PLC—协议网关—伺服驱动器的三层架构。西门子 S71200 PLC 作为 Profinet 主站，通过以太网连接Profinet 转 CANopen 网关；网关作为 Profinet 从站与 CANopen 主站，承担协议双向转换任务；网关 CAN 接口直接接入汇川 SV660 伺服，构成完整运动控制链路。网关具备信号隔离、宽温运行、高稳定性等特点，可有效隔离现场干扰，保障 PLC 与伺服之间数据实时、可靠交互。

三、设备配置

项目主要设备包括：西门子 S71200 PLC（CPU 1214C/1215C）、Profinet 转 CANopen 工业网关、汇川 SV660 伺服驱动器与伺服电机、工业电源、标准网线、CAN 总线线缆及接线端子。所有设备均采用工业级标准，满足长时间连续运行、恶劣环境稳定工作的要求。

四、关键配置步骤

PLC 端配置：在 TIA Portal 博途软件中，添加 Profinet 转 CANopen 网关设备，配置网关 IP 地址与设备名称；建立输入输出数据映射区，定义控制字、速度指令、位置指令等输出信号，以及状态字、位置反馈、故障代码等输入信号，完成 PLC 程序编写与下载。

网关配置：设置 Profinet 通信参数，配置 CANopen 主站模式，导入汇川 SV660 伺服 EDS 文件；配置 PDO 通信周期、节点 ID、波特率，完成控制与状态数据映射，确保数据双向实时传输。

伺服端配置：将汇川 SV660 设置为 CANopen 从站模式，配置节点地址、通信波特率，启用总线控制功能，设置控制模式为速度模式或位置模式，完成伺服参数初始化。

系统联调：上电后检查通信状态，PLC 下发启动、速度、位置指令，伺服快速响应；伺服实时上传运行状态与位置信息，故障信号及时反馈至 PLC，实现全闭环稳定控制。

五、应用效果

系统投入运行后，通信稳定、低延迟、无丢包，满足设备高速控制需求。西门子 S71200 可精准控制汇川 SV660 伺服的启停、转速、定位与急停，位置控制精度高、响应速度快。网关具备电气隔离与抗干扰设计，在复杂工业环境下保持长期稳定运行。整体方案部署快捷、调试简单、成本低，大幅缩短设备升级周期，提升设备运行效率与可靠性。

六、案例总结

本项目通过 Profinet转CANopen网关模块，成功实现西门子 S71200 与汇川 SV660 伺服的跨协议通信，解决了不同品牌设备因总线不兼容导致的控制难题。方案无需修改 PLC 程序、无需额外硬件改造，具备实施快、稳定性高、维护简单等优势，为多品牌 PLC 与伺服集成提供了通用、可靠的实施路径，可广泛应用于各类自动化产线升级与设备改造项目。
