一、 背景与痛点：当“沉默”的老PLC遇上“紧迫”的数字化

华南某汽车零部件生产车间，一条于2010年投用的装配线正面临巨大压力。该产线核心控制器为罗克韦尔（AB）MicroLogix 1400系列PLC，承担着拧紧、压装和气密性检测等关键工序。随着上游主机厂对全流程追溯的要求日益严苛，车间管理层急需将这些设备的生产数据（如拧紧扭矩曲线、压装力数值）实时采集并上传至MES系统。然而，改造之路困难重重：

物理接口的限制：MicroLogix PLC只有一个DB9编程口。在正常生产中，该接口必须连接触摸屏（HMI）用于现场操作。若强行断开触摸屏接采集设备，产线将立即停摆；若保留触摸屏，则没有多余的接口留给信息化系统。

协议的门槛：罗克韦尔PLC使用专用的DF1协议，而工厂上层的MES系统和组态软件（如组态王、KepWare）通常基于Modbus TCP或OPC标准。两种协议无法直接对话。

高昂的改造成本：传统的做法是增加一台工控机作为协议转换站，或者更换带网口的PLC型号。前者需要额外编程且稳定性堪忧（Windows系统容易死机），后者不仅硬件成本高昂（数万元），还需要重新编程、停机调试，严重影响产能。

二、 解决方案：捷米特JM-ETH-AB的“无痛”介入

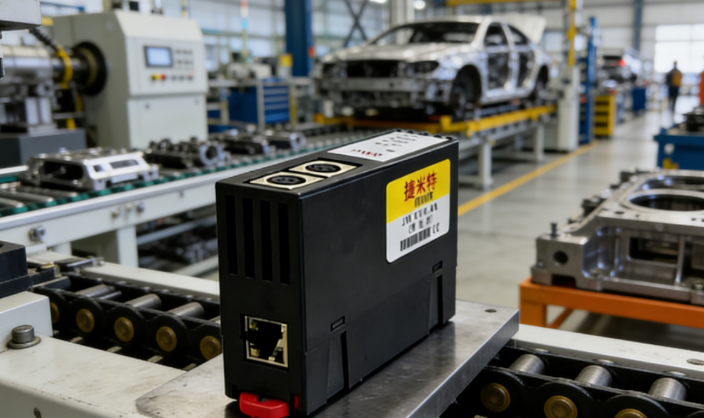

面对“既要保留触摸屏，又要联网采集”的困境，我们引入了捷米特JM-ETH-AB以太网通讯模块。这款经济型产品以其高适配性和独特的模块化设计，完美解决了上述冲突。

改造过程详解：

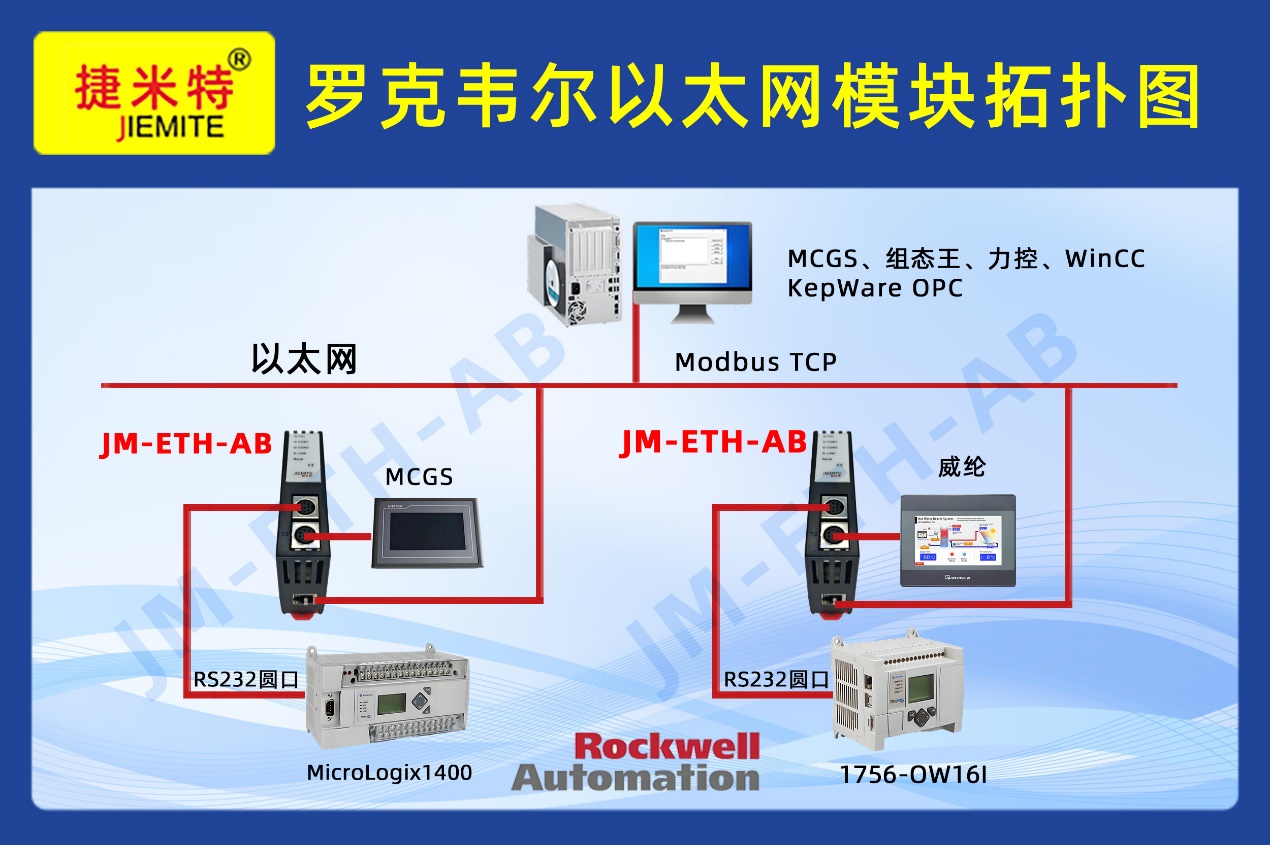

物理连接（不占用编程口）：

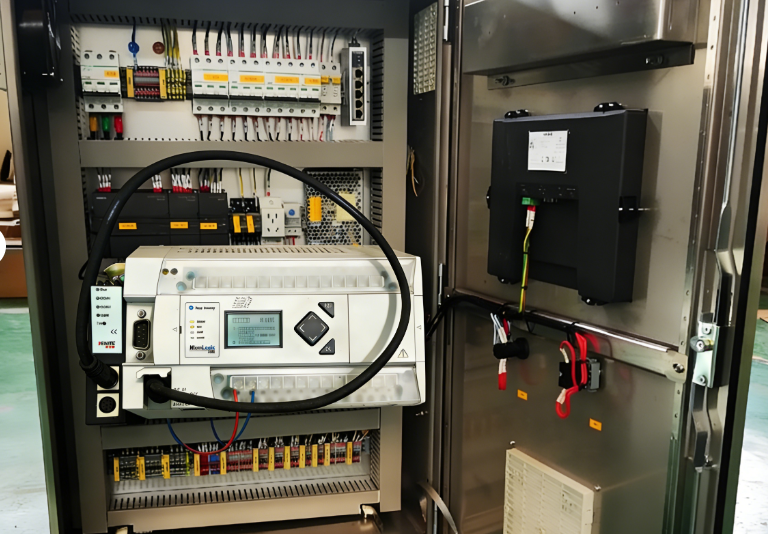

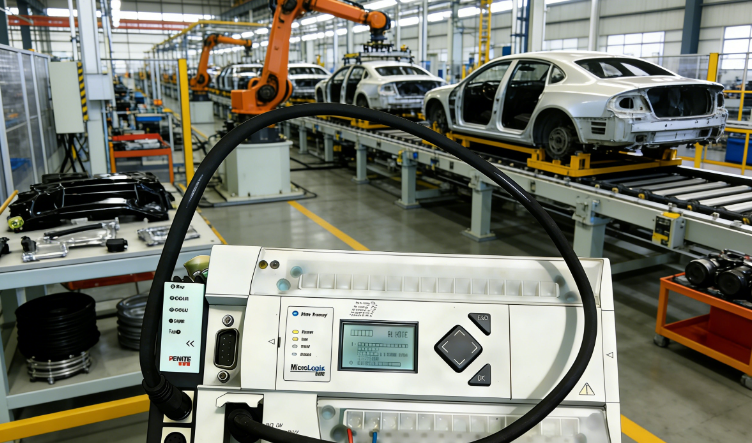

捷米特JM-ETH-AB采用模块化带线设计。我们将模块的COM1口直接插入MicroLogix 1400的编程口。此时，模块从PLC编程口获取信号，同时依靠从编程口取电功能点亮电源指示灯。

最关键的一步来了：我们将原触摸屏通讯线，从PLC的编程口拔下，转而插入了JM-ETH-AB侧面扩展出的COM2口。上电后，触摸屏瞬间恢复通讯，画面操作毫无延迟感。

（痛点解决：通过“一进一出”设计，既保留了现场操作，又为上位机腾出了通讯通道，实现了“一机多用”。）

网络配置（WEB配置，即插即用）：

工程师将笔记本与JM-ETH-AB连接到同一交换机，在浏览器中输入模块的IP地址，打开了其内置的WEB服务器。在配置页面中，无需手动设置PLC的波特率、校验位等复杂参数，JM-ETH-AB通过自动适配参数功能，瞬间识别出了MicroLogix 1400的串口参数。

随后，我们开启了模块的 “Modbus TCP服务器”功能。捷米特JM-ETH-AB自动将PLC内部的N文件、B文件等数据映射到了Modbus地址区。

上位机对接（多协议支持）：

车间上位机安装了KepWare OPC服务器。在KepWare中新建通道时，工程师没有选择复杂的RSLinx，而是直接选择了“Modbus TCP Ethernet”驱动，填入JM-ETH-模块的IP地址，即成功读取到PLC的所有标签数据。

同时，为了配合MES工程师用C#开发的专属追溯系统，模块还开启了 “端口映射” 功能，供MES直接Socket连接。

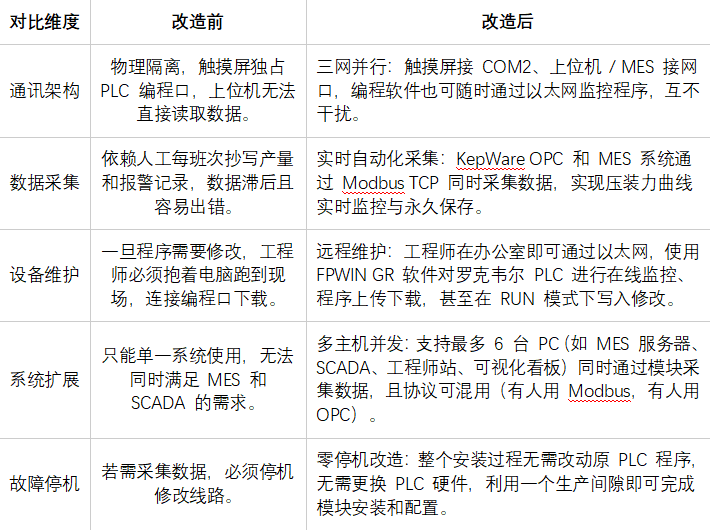

三、 使用效果对比：从“信息孤岛”到“数据节点”

通过捷米特JM-ETH-AB的改造，该产线的数据采集能力与运行效率发生了质的飞跃：

四、 结语

此次罗克韦尔MicroLogix 1400 PLC的联网改造，充分验证了捷米特JM-ETH-AB在工业自动化痛点场景中的核心价值。它不仅是一个简单的协议转换器，更是一个 “数据桥接器” 和 “接口扩展器”。

对于拥有大量老旧罗克韦尔PLC的工厂而言，JM-ETH-AB以极低的成本和极小的改动，解决了“触摸屏与信息化系统争抢接口”的行业通病。其自带WEB配置、从编程口取电、支持高级语言开发等特点，让设备数据真正流动起来，为工厂构建MES系统和实现智能制造扫清了最后一道物理障碍。如果你也正面临“设备老、接口少、要联网”的难题，捷米特JM-ETH-AB无疑是一个高性价比的理想选择。
