一、改造背景

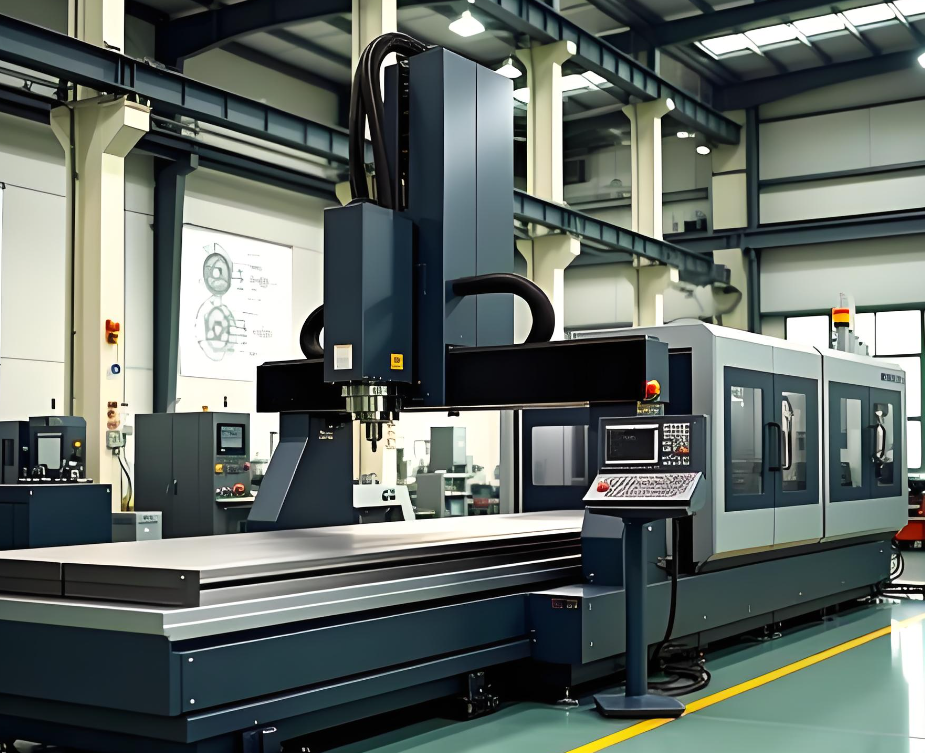

某机械加工车间数控加工中心采用罗克韦尔 SLC 5/04（1747-L542）PLC 作为多台数控铣床、加工中心的运动控制、工序切换、工装夹具控制核心，原系统仅通过 DH485 串口连接单色文本屏实现简单的启停控制与故障报警。随着智能制造升级要求，原有系统无法满足主轴转速、进给速度、刀具寿命、加工坐标、工装夹紧状态等多参数实时监控与数据追溯需求，且 SLC500 本体无以太网口，无法接入车间 MES 生产管理系统与设备运维平台。更换整套数控控制系统成本高、调试周期长，且会影响现有生产计划。最终采用捷米特 JM-ETH-AB 以太网通讯模块，实现老款 PLC 低成本以太网升级，无缝对接 MCGS 触摸屏与车间数字化管理平台。
二、方案设计

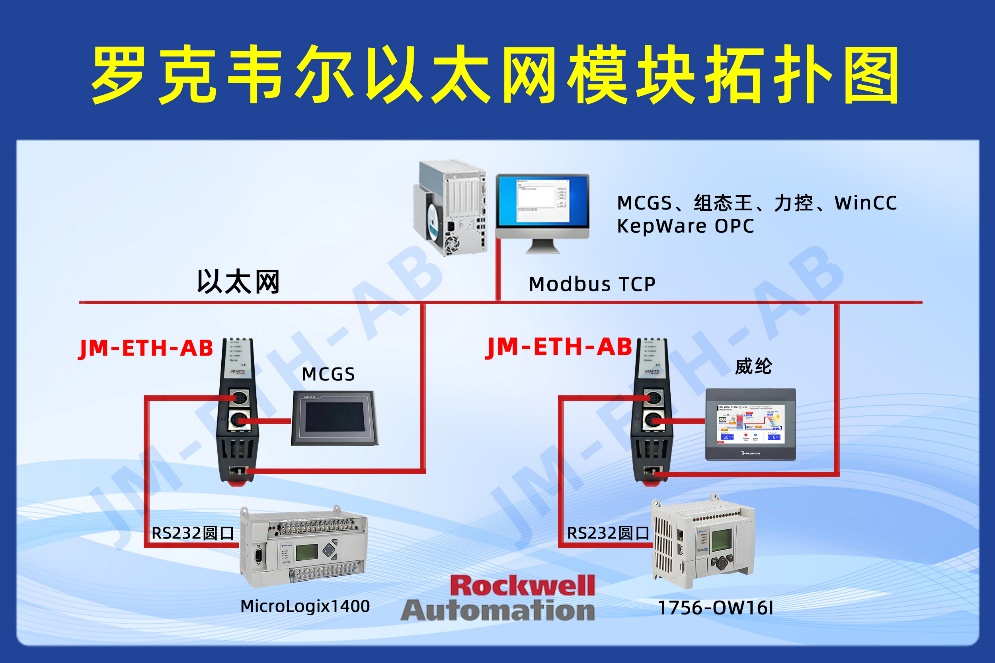

1. 硬件拓扑
· 主控 PLC：AB SLC 5/04（1747L542），DH485 接口
· 触摸屏：MCGS 触摸屏，用于现场数控加工工艺参数监控、手动 / 自动模式切换、刀具参数设定、设备故障报警

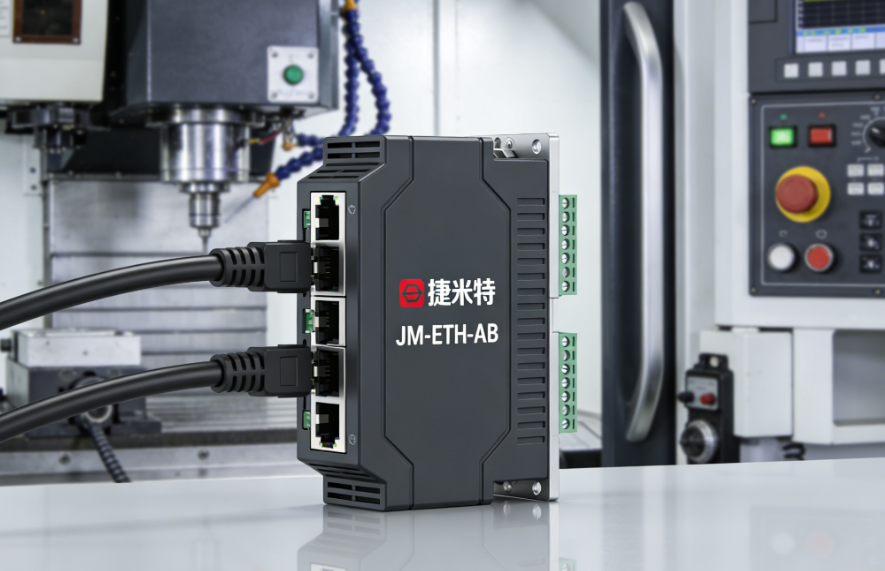

· 以太网模块：捷米特 JM-ETH-AB 工业以太网通讯处理器
· 网络设备：工业千兆交换机，数控加工车间生产网段 192.168.30.0/24
· 上位机：车间 MES 管理计算机，用于加工任务派发、设备运行数据归档、刀具寿命预警、生产效率统计

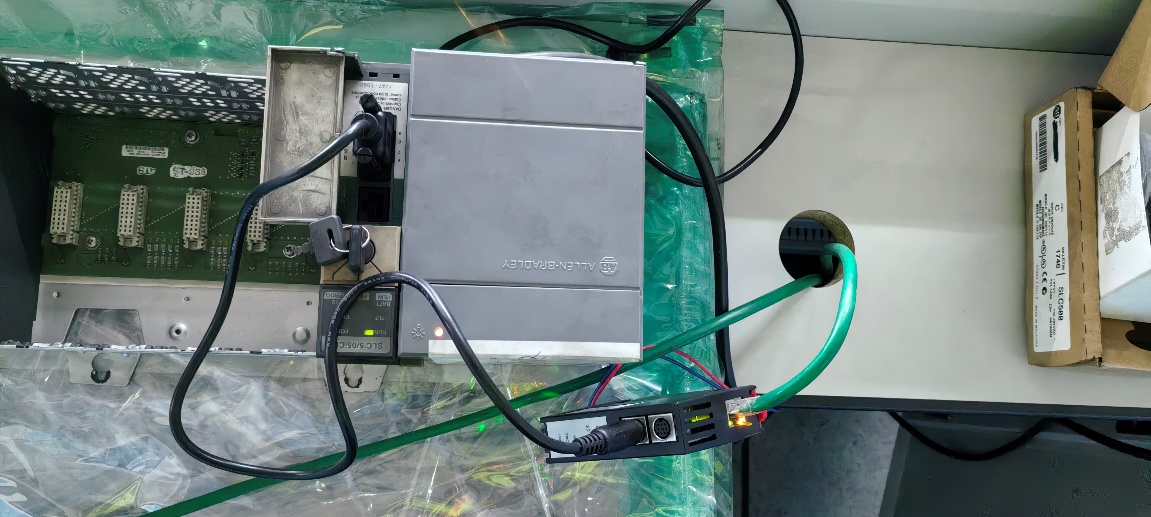

2. 接口连接
· JM-ETH-AB 的 DH485 端子接入原有数控加工控制 DH485 总线，站号设为 8，波特率 19.2kbps
· 模块 RJ45 口接入工业千兆交换机，IP：192.168.30.58，掩码 255.255.255.0
· MCGS 触摸屏配置同网段 IP 地址，通过以太网驱动读取模块映射的数控加工各类数据
· 车间 MES 系统通过 ModbusTCP 协议采集主轴负载、加工工时、刀具使用时长、设备运行状态等关键生产参数
三、JM-ETH-AB 通讯处理器参数配置
1. 用捷米特专用配置软件选择 “SLC DH485→EtherNet/IP+ModbusTCP” 数控加工专用模板
2. 设置 DH485 站号 8，数据刷新周期 8ms，扫描 N7、F8、B3 数据区，对应数控加工参数、状态与位信号
3. 配置 EtherNet/IP 实例，将主轴转速、进给倍率、加工坐标等关键加工参数映射到 CIP 地址段
4. 配置 ModbusTCP 映射，将 N7:F8 数据区的刀具寿命、加工工时等数据映射到 40001 开始的保持寄存器，B3 状态区映射到 00001 开始的线圈
5. 下载配置至模块，RUN 灯常亮、COMM 灯均匀闪烁表示模块与 PLC、网络通讯正常
四、MCGS 触摸屏画面组态
1. 打开 MCGS 组态软件，新建数控加工中心监控项目，选择对应以太网通讯驱动
2. 添加以太网设备，指向 JM-ETH-AB 模块 IP：192.168.30.58，配置通讯参数
3. 建立监控标签：主轴转速、进给速度、刀具寿命、加工坐标、工装夹紧状态、设备运行模式、故障报警代码
4. 组态数控加工工艺流程画面、主轴负载实时曲线、刀具寿命倒计时界面、故障报警弹窗、操作员权限管理界面、手动操作面板
5. 下载组态工程至 MCGS 触摸屏，现场测试数据刷新 < 15ms，满足数控加工实时监控与操作响应要求
五、车间 MES 平台对接验证
1. MES 系统通过 ModbusTCP（端口 502）定时读取设备运行状态、加工工艺参数、生产工时、刀具消耗等信息
2. 从 MES 平台下发加工任务单号、工艺参数设定值、刀具更换阈值到 PLC，实现生产参数远程调控
3. 通讯响应平均 < 8ms，连续 72 小时测试无丢包、无延迟，满足数控加工车间毫秒级数据交互与 1 秒级生产监控要求
4. 设备出现故障或参数超限时，系统自动记录事件日志，关联加工任务与设备信息，支持历史数据查询、生产报表自动生成与导出
六、PLC 程序修改
捷米特 JM-ETH-AB 模块对原 PLC 控制系统完全透明，仅在梯形图中增加少量数据传送与标志位触发指令，用于标记刀具更换提醒、设备运行状态上传，无需改动原有数控加工控制逻辑与工序切换程序，设备停机改造时间仅 2 小时，生产影响风险极低。
七、经验总结
1. JM-ETH-AB 模块搭载双协议栈，同时支持 EtherNet/IP 与 ModbusTCP，完美适配 MCGS 触摸屏本地监控与 MES 系统远程数据采集的双重需求
2. 模块直接接入原有 DH485 控制总线，无需占用 PLC 槽位，不改变原数控加工系统的硬件连接与控制逻辑，改造兼容性高
3. 模块支持 Web 远程诊断与参数修改，适配数控加工车间 24 小时连续生产的运维要求，可远程排查通讯故障
4. 低成本、快部署的升级方案，完美解决老款 SLC500 PLC 无以太网口、无法接入数字化管理系统的痛点，大幅提升数控加工中心的智能化水平与生产管理效率
