施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例

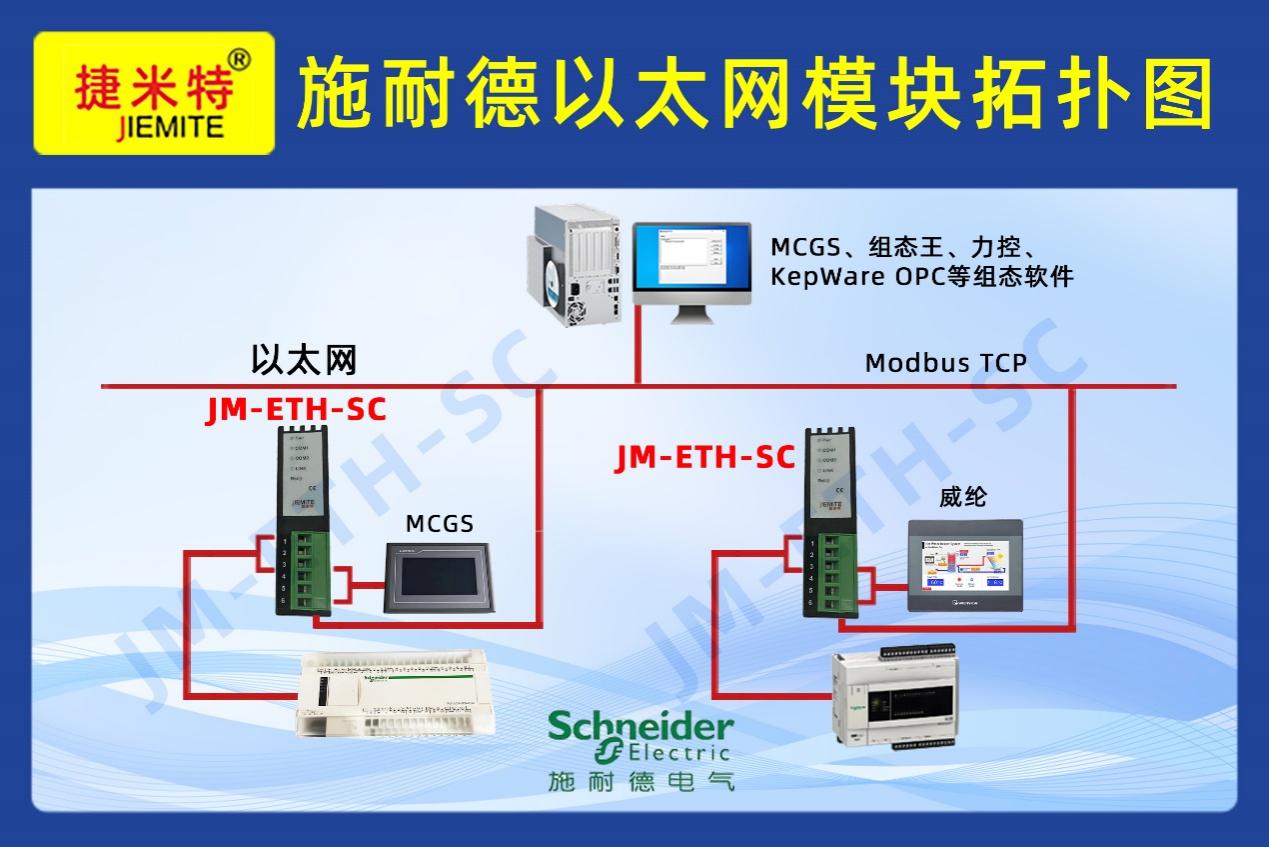

施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例(图1)

一、项目背景

在离散制造、化工、轻工等传统工业场景中，大量存量施耐德Quantumn、Premium、TSXMicro、M200、M241系列PLC，仅配备Modbus RTU/ASCII串行通讯口，无原生以太网接口。随着工业信息化升级推进，这类传统串口PLC面临多重通讯瓶颈，不仅无法接入工厂以太网实现远程监控，还存在组网成本高、多设备协同难、故障排查慢、兼容性差等痛点，严重制约生产数据采集、集中管控与数字化改造进度。针对该类场景，捷米特推出JM-ETH-SC经济型以太网处理器，专为施耐德全系列串口PLC量身打造，一站式解决传统PLC以太网升级难题，实现低成本、快部署、高稳定的工业通讯改造。

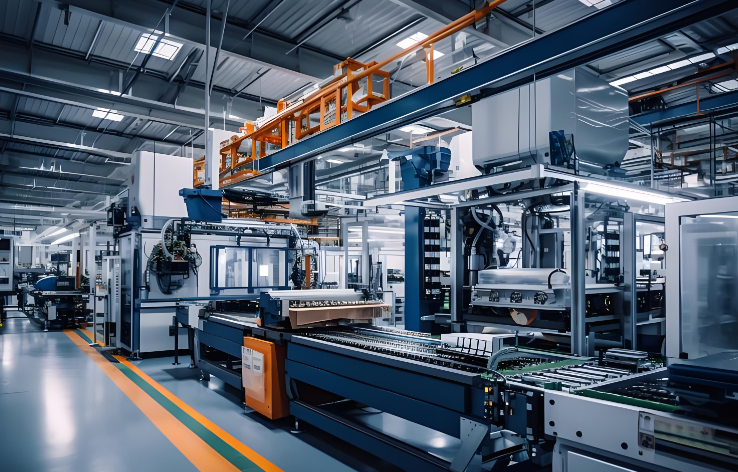

施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例(图2)

二、核心工业痛点与对应解决方案

痛点1：协议壁垒森严，串口与以太网无法互通

存量施耐德串口PLC仅支持Modbus RTU/ASCII串行协议，与工业主流Modbus TCP以太网协议不兼容，设备处于“信息孤岛”状态，无法接入上位机监控系统、MES系统。若直接更换带以太网的PLC，硬件成本高昂，且停产型号无替代机型，改造难度极大。

解决方案（捷米特JM-ETH-SC）：实现Modbus RTU/ASCII与Modbus TCP非透传智能转换，直接打通施耐德PLC串行通讯与工业以太网的通讯壁垒，无需改动PLC程序、无需更换硬件，即可完成传统串口PLC的以太网升级，完美适配工业主流以太网通讯标准，快速实现设备联网。

痛点2：多上位机协同监控受限，生产管控效率低

传统串口通讯仅支持单台上位机连接，工厂内组态软件、触摸屏、远程监控终端、数据采集终端等多设备需同时调取PLC数据时，必须额外加装通讯中继器、集线器，不仅增加硬件成本与布线复杂度，还容易出现数据拥堵、丢包问题，无法满足规模化生产的集中监控需求。

解决方案（捷米特JM-ETH-SC）：原生支持6台上位机同时并发通讯，无需额外增加中转设备，即可满足组态王、力控、WINCC等组态软件、触摸屏、远程终端的同步数据采集需求，适配多设备协同管控场景，保障数据传输稳定流畅。

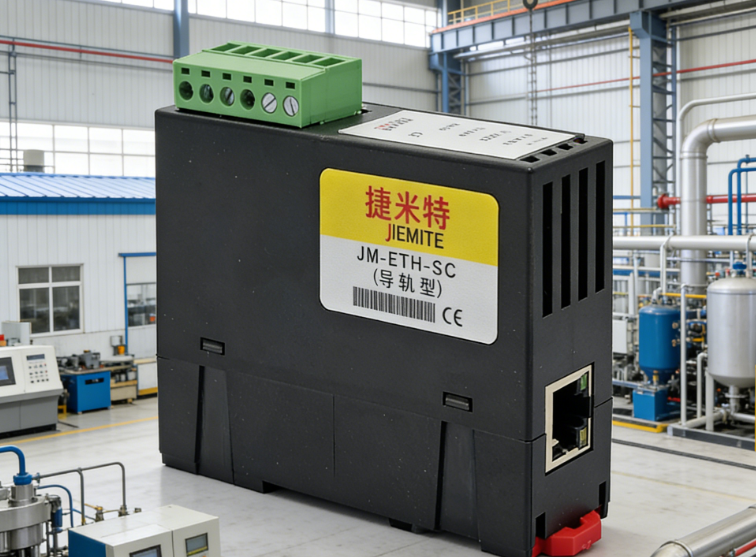

施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例(图3)

痛点3：改造组网成本高，部署兼容性差

传统PLC以太网改造要么更换高价网口PLC，要么定制开发通讯模块，硬件投入大、施工周期长；且多数转换模块无法适配控制柜原有布局，需重新打孔布线，人工与时间成本翻倍，停产改造还会影响生产进度。

解决方案（捷米特JM-ETH-SC）：定位经济型专用通讯处理器，直接对接施耐德PLC原有通讯口，支持35mm标准导轨安装，与工业控制柜布局完美兼容，无需改动原有线路与设备；无需采购高价网口PLC，单台设备成本远低于整体更换方案，大幅降低硬件与施工改造成本，即装即用。

痛点4：参数配置复杂，新手上手难度极高

常规通讯模块需手动匹配波特率、数据位、校验位等串口参数，稍有偏差就会通讯失败；参数配置需专用软件与专业编程知识，现场运维人员难以独立操作，后期固件升级需拆机，维护流程繁琐。

解决方案（捷米特JM-ETH-SC）：COM1（PLC端）、COM2（触摸屏端）双串口默认开启参数自适应，自动识别串口通讯参数，无需手动匹配；支持Web网页可视化配置，浏览器即可完成IP、通讯模式、端口设置，搭配专用配置测试工具，零基础人员也能快速上手；支持Web远程固件升级，无需拆机断电，后期维护高效便捷。

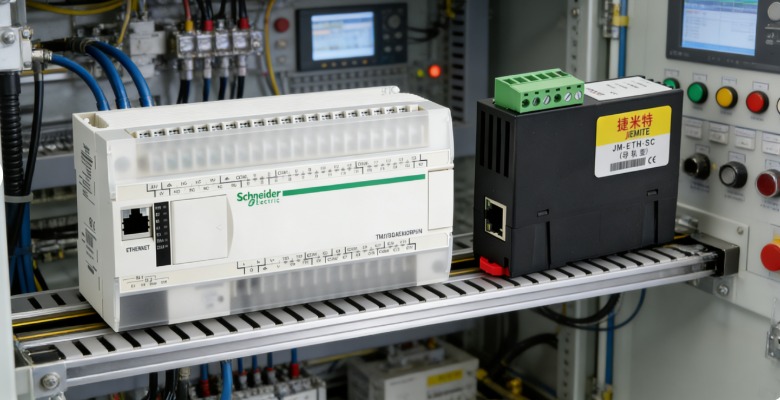

施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例(图4)

痛点5：通讯故障排查难，停机损失大

工业现场电磁干扰、线路松动、参数错误等问题，极易引发通讯故障，传统串口设备无直观故障提示，运维人员需逐段排查线路、核对参数，耗时久、效率低，长时间停机影响生产。

解决方案（捷米特JM-ETH-SC）：配备Pwr、COM1/COM2、LINK多状态指示灯，通过亮灭、闪烁状态直观判断电源、串口、以太网连接状态，快速定位基础故障；内置专业通讯诊断功能，可实时查看通讯请求数、正误响应数，记录运行时长与故障信息，精准定位异常原因，大幅缩短故障排查时间。

三、使用前后效果对比

改造前：施耐德串口PLC独立运行，无以太网联网能力，仅支持单台上位机监控；协议不兼容无法接入工厂信息化系统，改造需更换PLC，单台硬件成本超千元，施工需停产1-2天；参数配置繁琐，故障排查耗时1-2小时，工业现场抗干扰能力弱，易出现数据丢包。

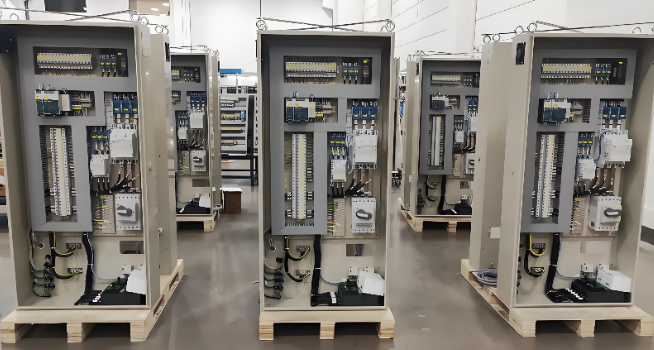

施耐德系列PLC借助串口转以太网模块实现多机并发监控工业自动化升级应用案例(图5)

改造后：通过捷米特JM-ETH-SC实现以太网无缝接入，支持6台上位机同步监控，设备全面联网；改造无需更换PLC，硬件成本降低70%以上，即装即用不停产；串口参数自适应，Web配置10分钟内完成，故障指示灯+诊断功能，5分钟内可定位解决基础故障；宽电压、高抗浪涌、抗震动设计，适配复杂工业工况，通讯稳定零丢包，兼容主流组态软件，无需开发专用驱动，直接接入现有监控系统。

四、项目总结

捷米特JM-ETH-SC以太网通讯处理器，精准直击施耐德传统串口PLC的以太网升级痛点，凭借协议转换、多机并发、低成本部署、简易配置、稳定抗扰等核心优势，为工业现场存量PLC数字化改造提供了高性价比方案。无需改造PLC本体、无需专业编程、低成本快部署，既能打通设备通讯壁垒，又能适配复杂工业环境，全面满足工厂生产集中监控、数据远程采集、信息化升级的需求，是施耐德串口PLC以太网改造的优选专用设备。
