一、改造背景

某装备制造企业设备运维中心采用台达 DVP32ES00R2 PLC作为车间设备检修工位、润滑保养、故障检测、安全联锁的控制核心，原系统仅通过 RS485 串口连接简易文本屏，仅支持检修状态查看与基础启停操作。随着设备全生命周期管理要求提升，原有系统无法满足检修进度、电机电流、润滑压力、故障代码、安全门状态等参数实时上传与追溯，且台达 DVP 本体无标准以太网接口，无法接入企业设备管理平台（EAM）。整体更换控制器成本高、停产风险大，最终采用捷米特JM-ETH-DVP以太网通讯模块，实现老旧 PLC 低成本以太网升级，对接 MCGS 触摸屏与企业设备运维管理平台。

二、方案设计

1. 硬件拓扑

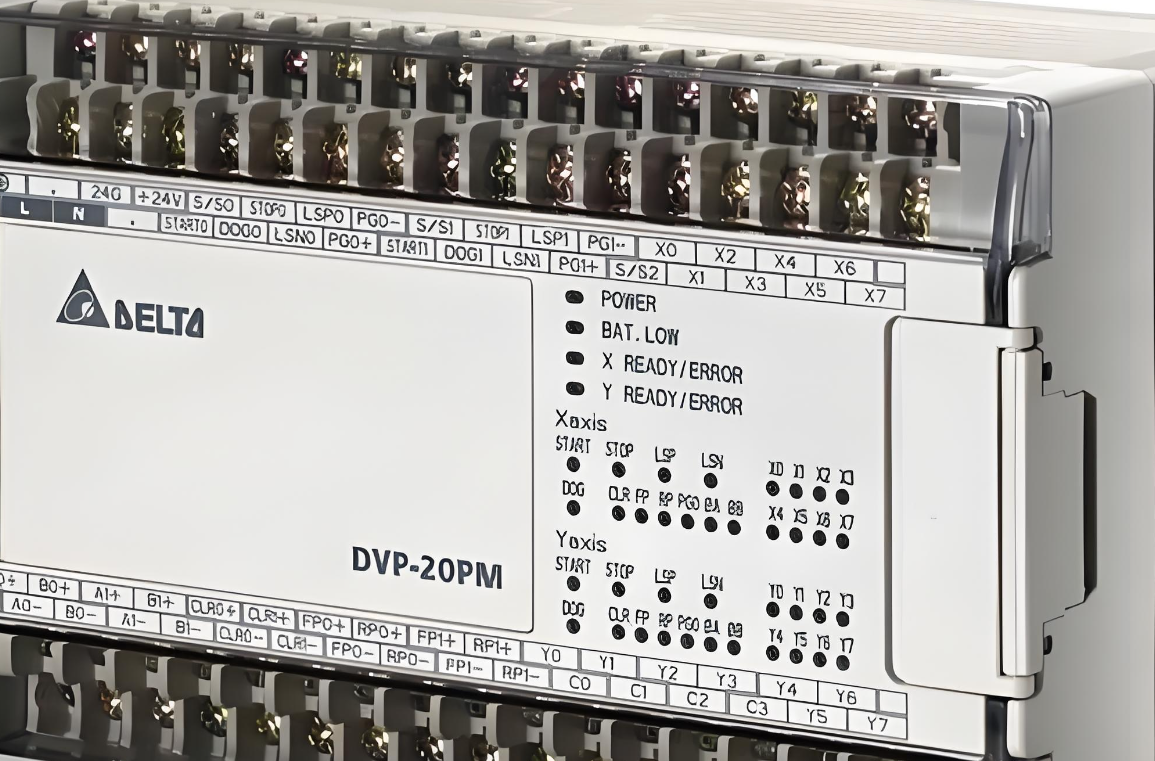

· 主控 PLC：台达 DVP32ES00R2，RS485 接口

· 触摸屏：MCGS 触摸屏，用于现场检修流程监控、参数设定、故障报警、操作记录

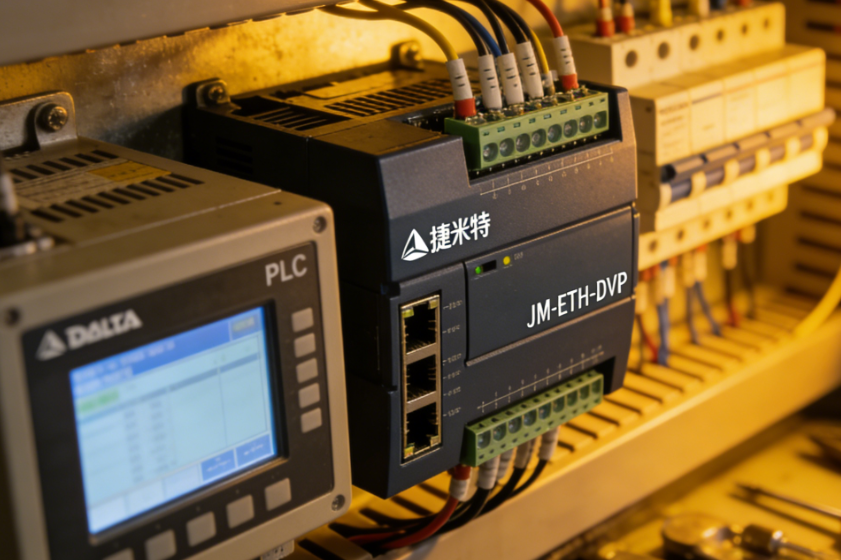

· 以太网模块：捷米特JM-ETH-DVP工业以太网通讯处理器

· 网络设备：工业级交换机，设备检修专用网段 192.168.50.0/24

· 上位机：企业 EAM 设备管理计算机，用于检修计划派发、故障数据归档、维保提醒、运维报表

2. 接口连接

·JM-ETH-DVP的 RS485 端子接入原有检修控制总线，站号设为 3，波特率 9600bps

· 模块 RJ45 口接入工业交换机，IP：192.168.50.26，掩码 255.255.255.0

· MCGS 触摸屏配置同网段 IP，通过以太网驱动读取模块映射数据

· EAM 平台通过 ModbusTCP 采集检修状态、电机参数、润滑数据、故障码等关键信息

三、JMETHDVP 通讯处理器参数配置

1. 用捷米特配置软件选择 “DVP RS485→EtherNet/IP+ModbusTCP” 设备检修专用模板

2. 设置 RS485 站号 3，数据刷新周期 10ms，扫描 D、M、Y 数据区

3. 配置 EtherNet/IP 实例，映射检修工位状态、电机参数到 CIP 地址段

4. 配置 ModbusTCP 映射，将 D/M 数据映射到 40001 开始保持寄存器，Y/X 状态映射到 00001 开始线圈

5. 下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常

四、MCGS 触摸屏画面组态

1. 打开 MCGS 组态软件，新建设备检修监控项目

2. 添加以太网驱动，指向JM-ETH-DVP模块 IP：192.168.50.26

3. 建立标签：检修工位号、电机运行电流、润滑压力、安全门状态、故障代码、维保计时

4. 组态检修流程画面、参数趋势曲线、故障弹窗、权限管理、维保记录界面

5. 下载工程至触摸屏，数据刷新 < 150ms，满足检修现场实时监控要求

五、EAM 管理平台对接验证

1. EAM 平台通过 ModbusTCP（端口 502）定时读取检修数据、设备状态、维保时长

2. 下发检修工单、保养阈值、安全联锁参数到 PLC，实现远程管控

3. 通讯响应平均 < 10ms，连续 72 小时无丢包，满足秒级设备监控要求

4. 故障自动归档，支持工单追溯、维保报表导出与统计分析

六、PLC 程序修改

JM-ETH-DVP模块对原 PLC 完全透明，仅在程序中增加少量状态上传指令，无需改动原有检修控制逻辑，停机改造时间≤1 小时，对生产影响极小。

七、经验总结

1. JM-ETH-DVP双协议栈，同时支持 EtherNet/IP 与 ModbusTCP，适配 MCGS 触摸屏与 EAM 平台

2. 直连 RS485 总线，不占 PLC 槽位，不破坏原有接线

3. 支持 Web 远程诊断，适合设备检修区高可靠、快维护需求

4. 低成本快速升级，解决台达DVP无以太网、无法数字化运维的痛点
