一、改造背景

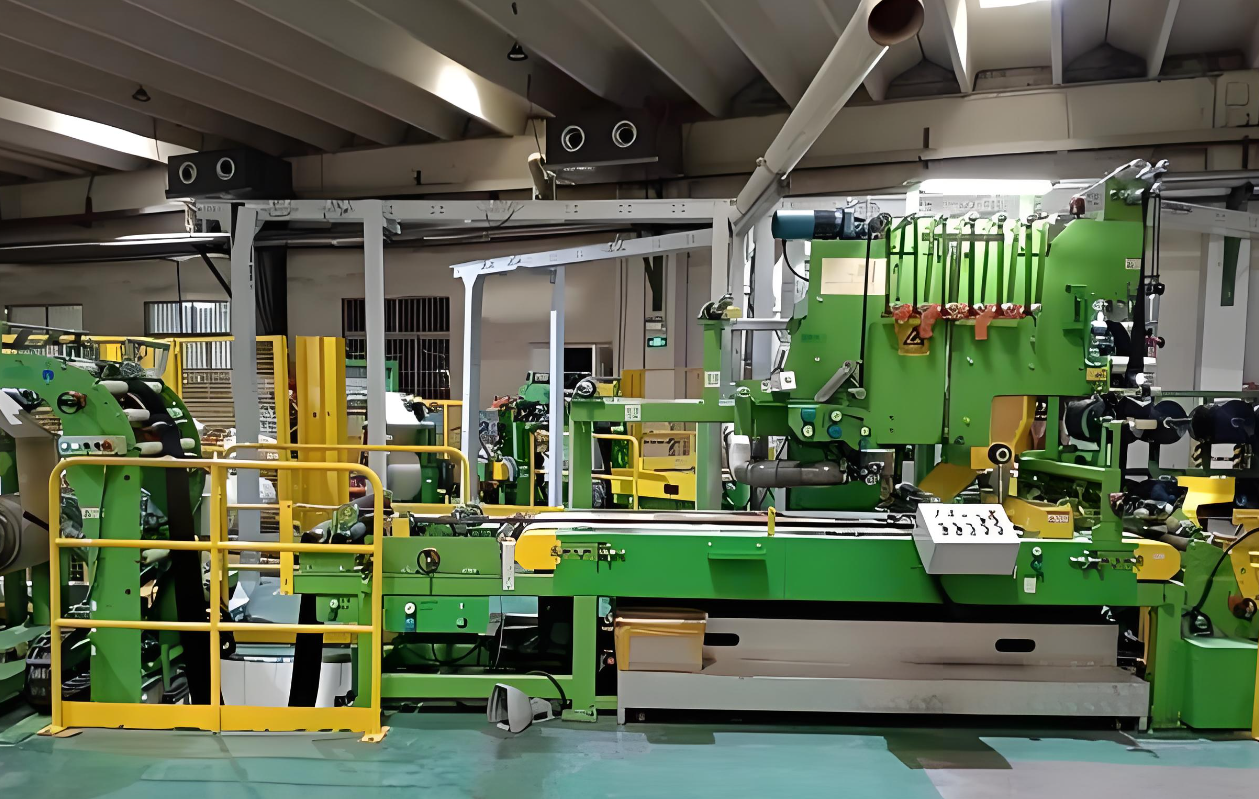

某橡胶制品企业密炼车间采用海为 H60S2P PLC 作为密炼机、上辅机、压片机、冷却输送的控制核心，原系统仅通过 RS485 串口连接文本屏，只能实现启停与简单温度显示。随着橡胶混炼智能化、配方管控与安全环保要求提升，原有系统无法满足密炼温度、转子转速、上顶栓压力、混炼时间、投料精度、烟气排放、安全联锁等参数实时监控与数据上传，且海为 PLC 无标准以太网接口，无法接入厂区生产调度与环保监测系统。整体更换控制器成本高、停产风险大，最终采用捷米特JM-ETH-HW工业以太网通讯处理器，实现老旧 PLC 低成本以太网升级，对接威纶触摸屏与生产数字化平台。

二、方案设计

1. 硬件拓扑

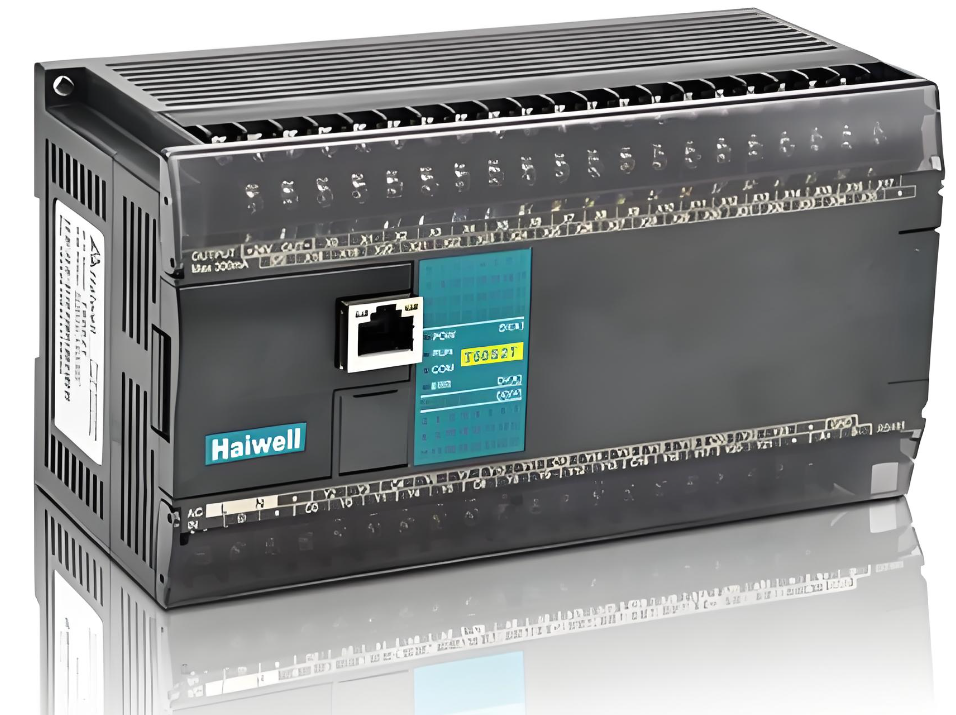

· 主控 PLC：海为 H60S2P，RS485 接口

· 触摸屏：威纶触摸屏，用于橡胶密炼工艺监控、配方管理、报警提示、权限管理

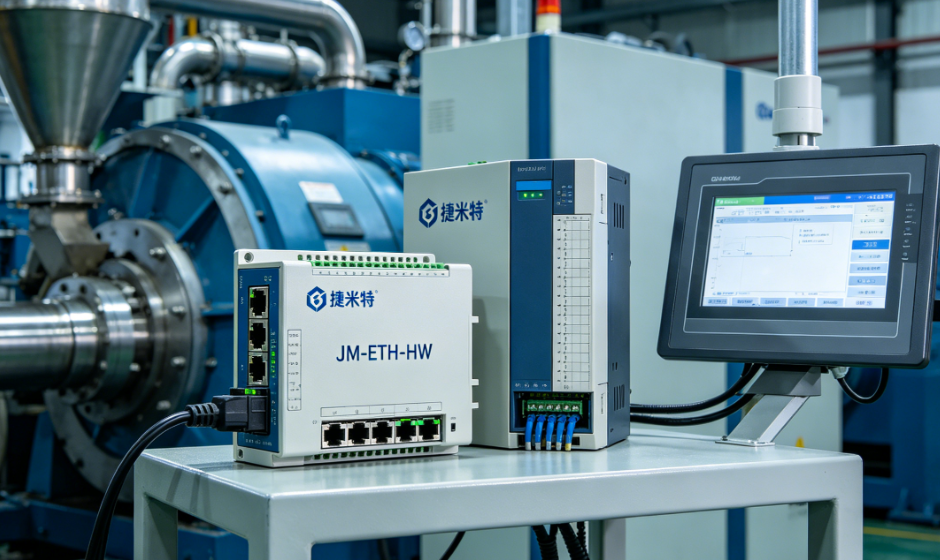

· 以太网模块：捷米特JM-ETH-HW工业以太网通讯处理器

· 网络设备：工业级抗干扰交换机，橡胶密炼网段 192.168.110.0/24

· 上位机：厂区生产调度与环保监测计算机，用于数据归档、配方追溯、能耗分析、报表生成

2. 接口连接

· JM-ETH-HW的 RS485 端子接入原有密炼控制总线，站号设为 7，波特率 19200bps

· 模块 RJ45 口接入工业交换机，IP：192.168.110.68，掩码 255.255.255.0

· 威纶触摸屏配置同网段 IP，通过以太网驱动读取模块映射数据

· 调度与环保平台通过 Modbus TCP 采集密炼温度、转子转速、上顶栓压力、混炼时间、投料量、烟气浓度等关键参数

三、JM-ETH-HW通讯处理器参数配置

1. 设置 RS485 站号 7，数据刷新周期 10ms，扫描 RW、RM、X、Y 数据区

2. 配置 Modbus TCP 映射，将 RW 区模拟量映射到 40001 开始保持寄存器，开关量映射到 00001 开始线圈

3. 配置 EtherNet/IP 实例，映射密炼温度、转子转速、上顶栓压力到 CIP 地址段

4. 下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常

四、威纶触摸屏画面组态

1. 打开威纶 EasyBuilder Pro，新建橡胶密炼监控项目

2. 添加以太网驱动，指向JM-ETH-HW模块 IP：192.168.110.68

3. 建立标签：密炼温度、转子转速、上顶栓压力、混炼时间、投料精度、烟气浓度、安全门状态、故障代码

4. 组态密炼工艺流程画面、实时趋势曲线、报警弹窗、配方管理、权限管理、能耗统计界面

5. 下载工程至触摸屏，数据刷新 < 150ms，满足橡胶密炼连续生产稳定监控要求

五、调度与环保平台对接验证

1. 调度平台通过 Modbus TCP（端口 502）定时读取生产数据、设备状态、环保参数

2. 下发温度阈值、转速设定、压力参数、联锁保护到 PLC，实现远程调控

3. 通讯响应平均 < 10ms，连续 72 小时稳定无丢包，满足橡胶密炼安全环保生产要求

4. 异常自动记录，支持配方追溯、能耗分析、生产报表导出与安全事件追溯

六、PLC 程序修改

JM-ETH-HW模块对原 PLC 完全透明，仅增加少量状态上传与数据标记指令，无需改动原有密炼控制逻辑与安全联锁，停机改造时间≤50 分钟，对生产影响极低。

七、经验总结

1. JM-ETH-HW双协议栈，同时支持 EtherNet/IP 与 Modbus TCP，适配威纶屏与调度环保平台

2. 直连 RS485 总线，不占槽位、不改线，适合高温、多粉尘、强振动橡胶密炼现场

3. 工业级抗干扰、防尘抗震设计，支持 Web 远程诊断，满足高负荷连续生产要求

4. 低成本快速升级，解决海为 PLC 无以太网、无法数字化管控的痛点
