一、改造背景

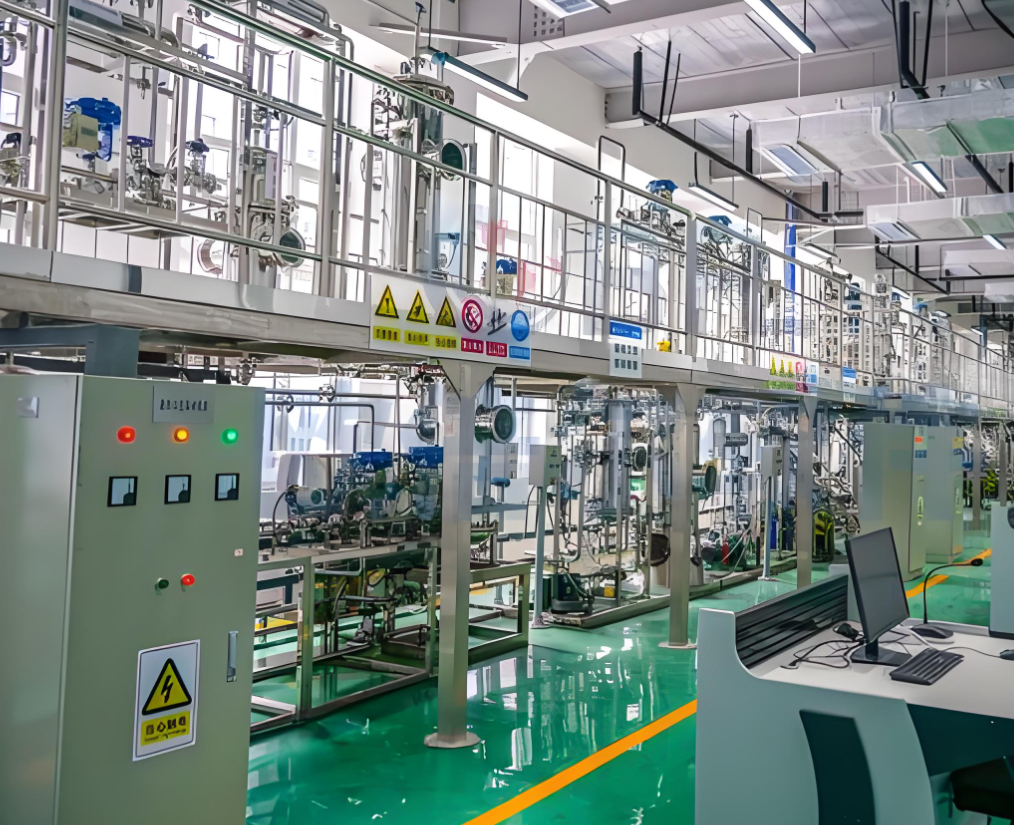

某精细化工车间采用台达 DVP48ES00T2 PLC 作为反应釜、配料罐、输送泵、液位联锁的控制核心，原系统通过 RS485 串口连接老式文本屏，仅支持温度、液位基础显示。随着化工安全生产与环保监管升级，需要实时监控温度、压力、流量、pH 值、阀门开度、防爆联锁状态，并接入厂区 DCS 集散控制系统。台达 DVP 无原生以太网口，无法满足数据远传与安全监管要求，整体更换成本高、认证周期长。最终采用捷米特JM-ETH-DVP以太网通讯模块，实现安全合规以太网升级，对接 MCGS 触摸屏与厂区 DCS 平台。

二、方案设计

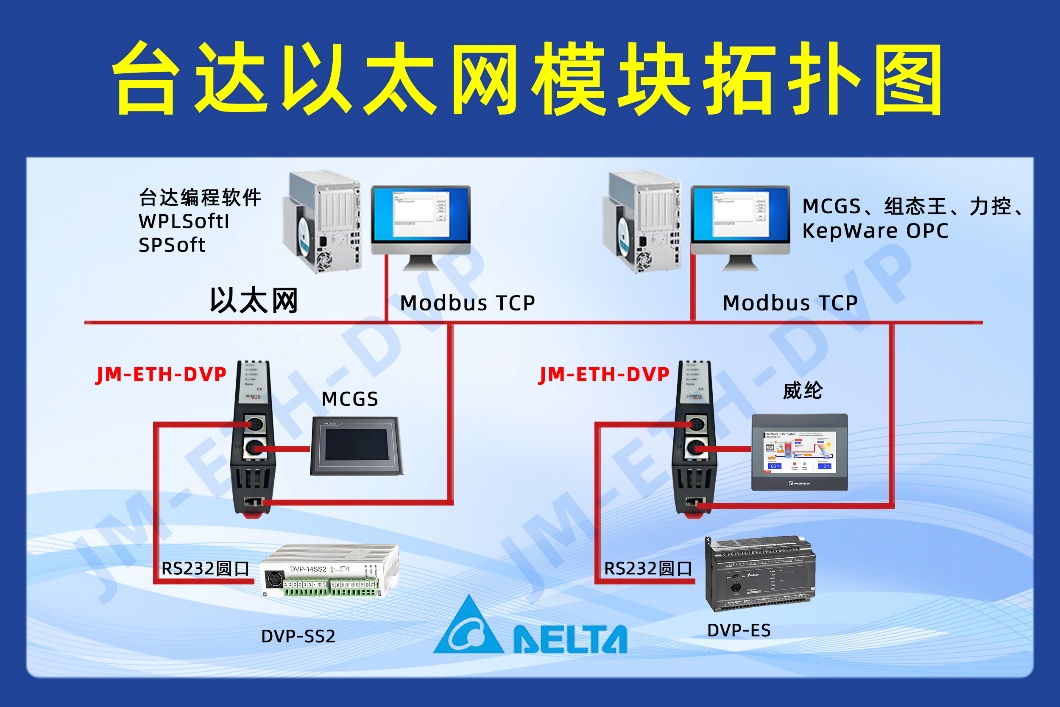

1. 硬件拓扑

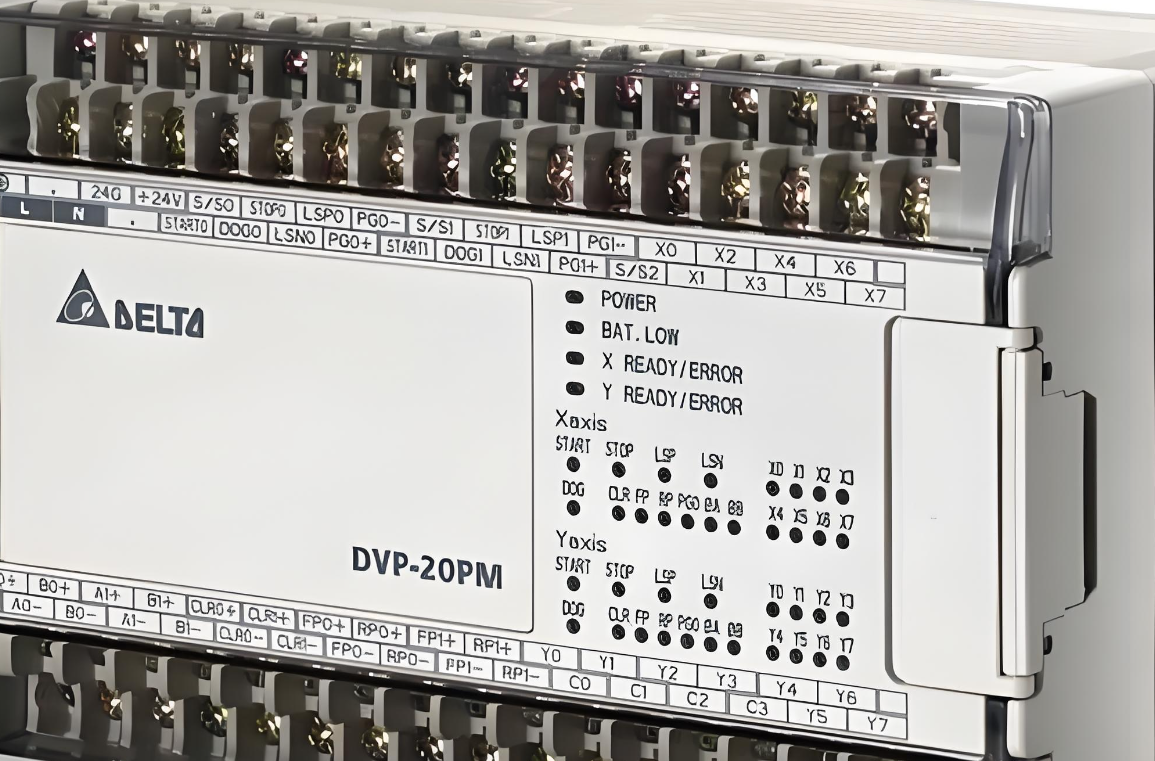

· 主控 PLC：台达 DVP48ES00T2，RS485 接口

· 触摸屏：MCGS 触摸屏，用于化工工艺监控、参数设定、安全报警、紧急停机

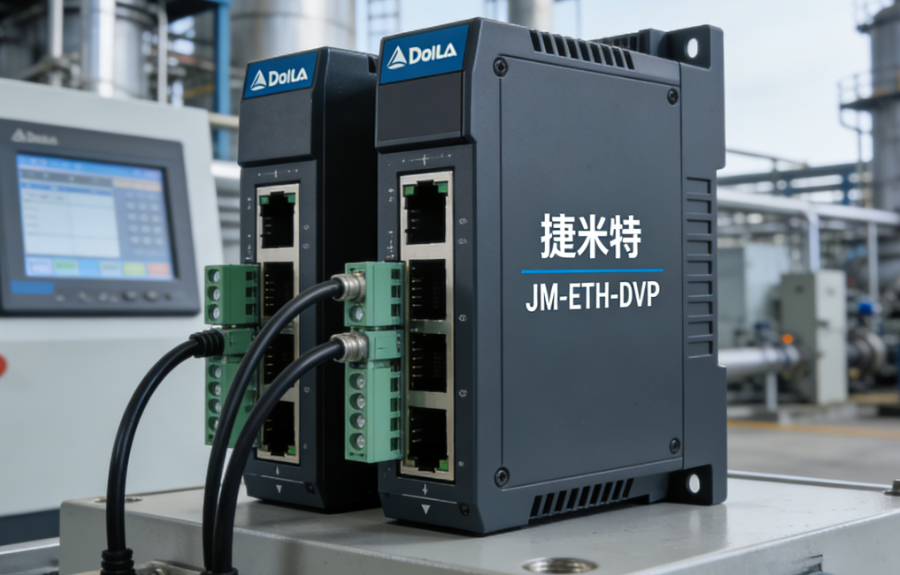

· 以太网模块：捷米特JM-ETH-DVP工业级以太网通讯处理器

· 网络设备：防爆工业交换机，化工生产安全网段 192.168.60.0/24

· 上位机：厂区 DCS 控制计算机，用于集中监控、历史趋势、安全联锁、报表归档

2. 接口连接

· JMETHDVP 的 RS485 端子接入化工控制总线，站号设为 5，波特率 19200bps

· 模块 RJ45 口接入防爆交换机，IP：192.168.60.38，掩码 255.255.255.0

· MCGS 触摸屏同网段配置 IP，通过以太网读取工艺参数

· DCS 系统通过 ModbusTCP 采集温度、压力、流量、pH、阀门状态等安全关键数据

三、JM-ETH-DVP通讯处理器参数配置

1. 设置 RS485 站号 5，数据刷新周期 8ms，扫描 D、M、Y、X 数据区

2. 配置 EtherNet/IP 实例，映射反应釜温度、罐体液位、泵运行状态到 CIP 地址段

3. 配置 ModbusTCP 映射，模拟量映射到 40001 开始寄存器，开关量映射到 00001 开始线圈

4. 下载配置，RUN 灯常亮、COMM 灯稳定闪烁表示通讯正常

四、MCGS 触摸屏画面组态

1. 打开 MCGS 组态软件，新建化工生产监控项目

2. 添加以太网驱动，指向 JM-ETH-DVP模块 IP：192.168.60.38

3. 建立标签：反应釜温度、罐体压力、进料流量、pH 值、阀门开度、防爆联锁、紧急停机

4. 组态工艺流程画面、实时趋势、报警弹窗、权限管理、紧急操作面板

5. 下载工程至触摸屏，数据刷新 < 120ms，满足化工安全监控实时性要求

五、DCS 集中平台对接验证

1. DCS 通过 ModbusTCP（端口 502）实时采集化工生产全参数，支持历史曲线查询

2. 远程下发温度上限、压力阈值、配比参数到 PLC，实现集中调控

3. 通讯响应平均 < 8ms，连续 96 小时稳定无丢包，满足化工连续生产安全要求

4. 异常联锁自动记录，支持安监报表导出与事件溯源

六、PLC 程序修改

JM-ETH-DVP模块对原化工控制程序完全透明，仅增加安全状态上传指令，不改动原有联锁与控制逻辑，停机改造时间短，生产风险极低。

七、经验总结

1. JM-ETH-DVP 双协议同时运行，适配 MCGS 本地监控与 DCS 远程采集

2. 直连 RS485 总线，免槽位、免改线，适合化工防爆现场改造

3. 工业级抗干扰设计，支持 Web 远程诊断，满足化工高安全、高可靠要求

4. 低成本快速完成老旧台达 DVP PLC 以太网升级，符合化工安全生产与数字化监管标准
