一、改造背景
某化纤企业纺丝车间采用海为 H60S2P PLC 作为切片干燥、螺杆挤压、纺丝牵伸、卷绕成型的控制核心，原系统仅通过 RS485 串口连接文本屏，只能实现启停与简单转速显示。随着化纤生产精细化、品质管控与能耗优化要求提升，原有系统无法满足熔体温度、挤出压力、纺丝速度、牵伸比、油剂液位、断头检测、温湿度联锁等参数实时监控与数据上传，且海为 PLC 无标准以太网接口，无法接入车间 MES 与能源管理系统。整体更换控制器成本高、停产影响大，最终采用捷米特JM-ETH-HW工业以太网通讯处理器，实现老旧 PLC 低成本以太网升级，对接威纶触摸屏与生产数字化平台。
二、方案设计

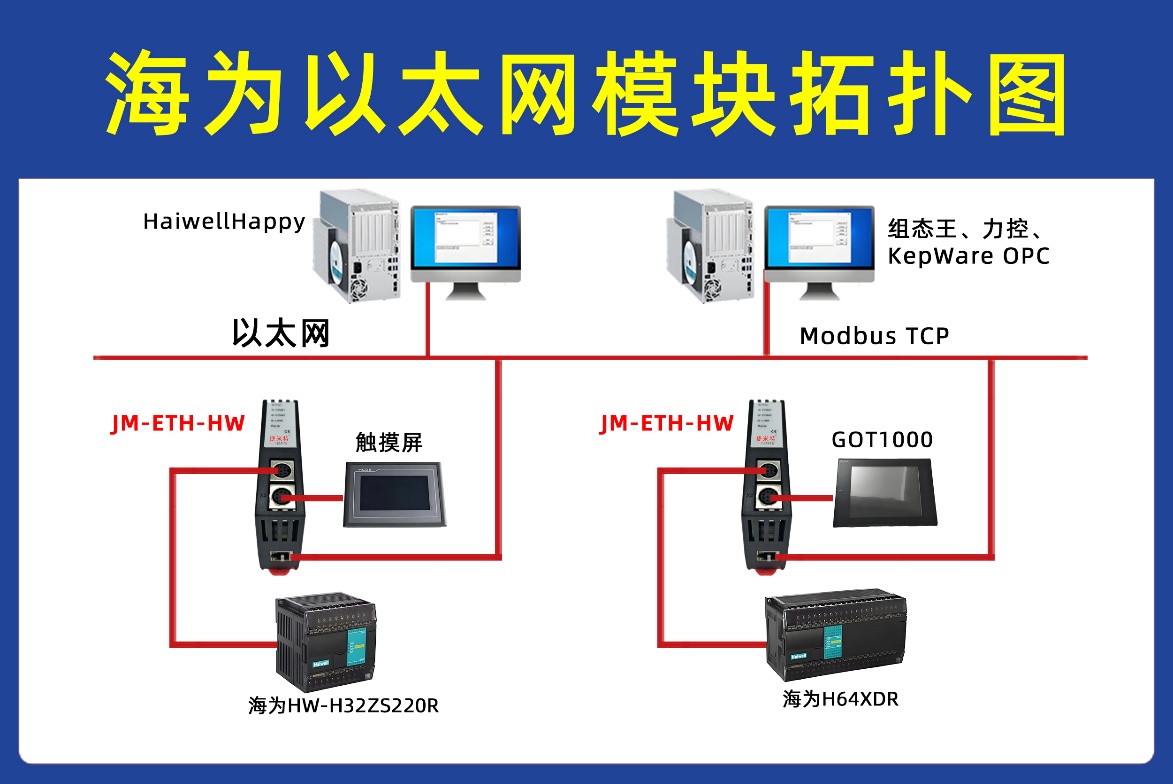

1. 硬件拓扑

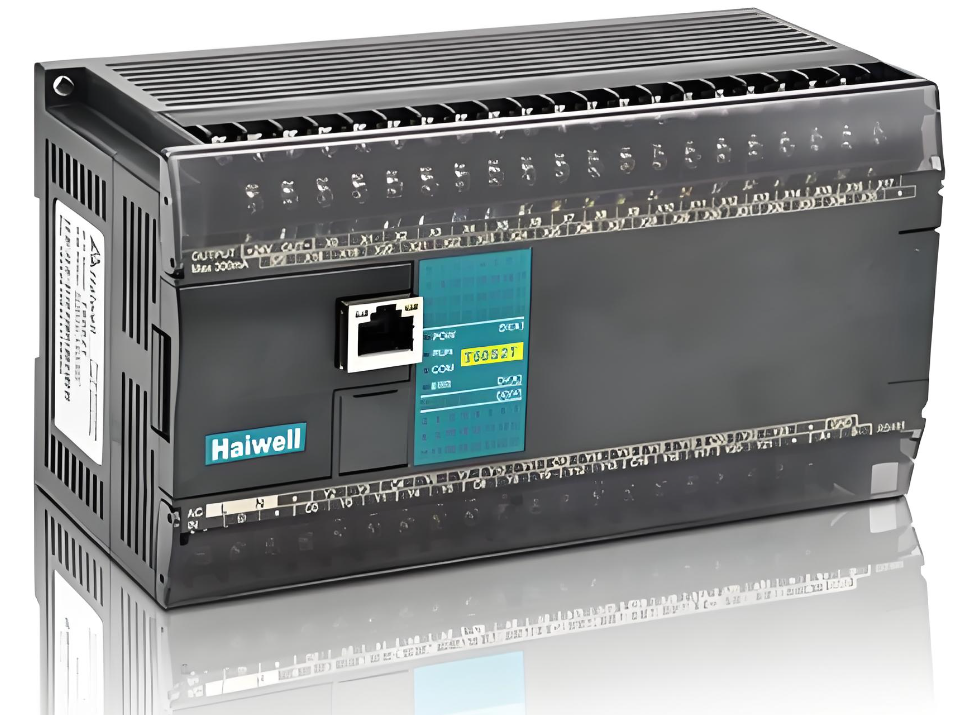

· 主控 PLC：海为 H60S2P，RS485 接口
· 触摸屏：威纶触摸屏，用于化纤抽丝工艺监控、参数设定、报警提示、权限管理

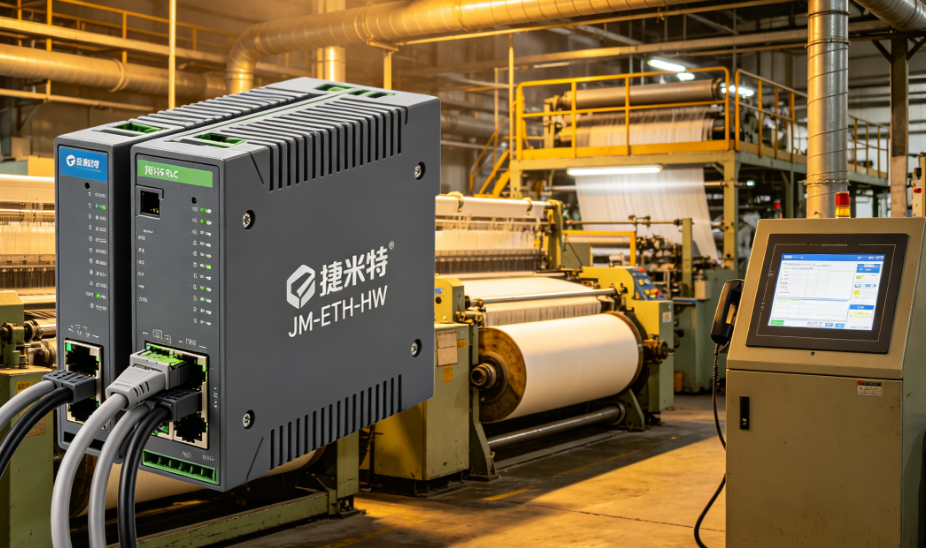

· 以太网模块：捷米特JM-ETH-HW工业以太网通讯处理器
· 网络设备：工业级抗干扰交换机，化纤生产网段 192.168.100.0/24
· 上位机：车间 MES 与能源管理计算机，用于数据归档、品质分析、能耗统计、报表生成
2. 接口连接
· JM ETH HW 的 RS485 端子接入原有纺丝控制总线，站号设为 6，波特率 19200bps
· 模块 RJ45 口接入工业交换机，IP：192.168.100.56，掩码 255.255.255.0
· 威纶触摸屏配置同网段 IP，通过以太网驱动读取模块映射数据
· MES 系统通过 Modbus TCP 采集熔体温度、挤出压力、纺丝速度、牵伸比、油剂液位、断头信号等关键参数
三、JM-ETH-HW通讯处理器参数配置
1. 设置 RS485 站号 6，数据刷新周期 8ms，扫描 RW、RM、X、Y、AI 数据区
2. 配置 Modbus TCP 映射，将 RW 区模拟量映射到 40001 开始保持寄存器，开关量映射到 00001 开始线圈
3. 配置 EtherNet/IP 实例，映射熔体温度、挤出压力、卷绕转速到 CIP 地址段
4. 下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常
四、威纶触摸屏画面组态
1. 打开威纶 EasyBuilder Pro，新建化纤抽丝监控项目
2. 添加以太网驱动，指向 JM ETH HW 模块 IP：192.168.100.56
3. 建立标签：熔体温度、挤出压力、纺丝速度、牵伸比、油剂液位、断头计数、泵阀状态、故障代码
4. 组态纺丝工艺流程画面、实时趋势曲线、报警弹窗、权限管理、品质统计界面
5. 下载工程至触摸屏，数据刷新 < 120ms，满足化纤连续高速生产稳定监控要求
五、MES 与能源平台对接验证
1. MES 通过 Modbus TCP（端口 502）定时读取生产数据、设备状态、能耗参数
2. 下发速度设定、温度阈值、牵伸比例、联锁保护参数到 PLC，实现远程调控
3. 通讯响应平均 < 8ms，连续 72 小时稳定无丢包，满足化纤高品质生产监控要求
4. 异常自动记录，支持品质分析、生产报表导出与工艺事件追溯
六、PLC 程序修改
JM-ETH-HW模块对原 PLC 完全透明，仅增加少量状态上传与数据标记指令，无需改动原有纺丝控制逻辑与安全联锁，停机改造时间≤40 分钟，对生产影响极低。
七、经验总结
1. JM-ETH-HW双协议栈，同时支持 EtherNet/IP 与 Modbus TCP，适配威纶屏与 MES 平台
2. 直连 RS485 总线，不占槽位、不改线，适合高湿、多尘、强电磁化纤现场
3. 工业级抗干扰、防尘设计，支持 Web 远程诊断，满足 24 小时连续生产要求
4. 低成本快速升级，解决海为 PLC 无以太网、无法数字化管控的痛点
