一、项目背景与行业痛点

大型地面光伏电站的汇流箱监测、逆变器联动、太阳跟踪、环境监测系统采用松下 FP-XH PLC控制，负责电压电流采集、追日角度调节、防雷状态监测、故障告警等功能。该 PLC 使用端子式通信接口，无原生以太网口，传统有线通信在户外高温、日晒、潮湿、远距离传输场景下问题突出：

1. 光伏阵列电压、电流、功率、温度、光照强度数据量大，传输延迟高；

2. 端子接口户外长期运行易受潮氧化，导致通信不稳定、数据失真；

3. 调度中心上位机、现场 MCGS 触摸屏、环境采集模块多设备并发访问时，通信拥堵，无法满足远程监控、智能调度、数据上云需求。

二、解决方案

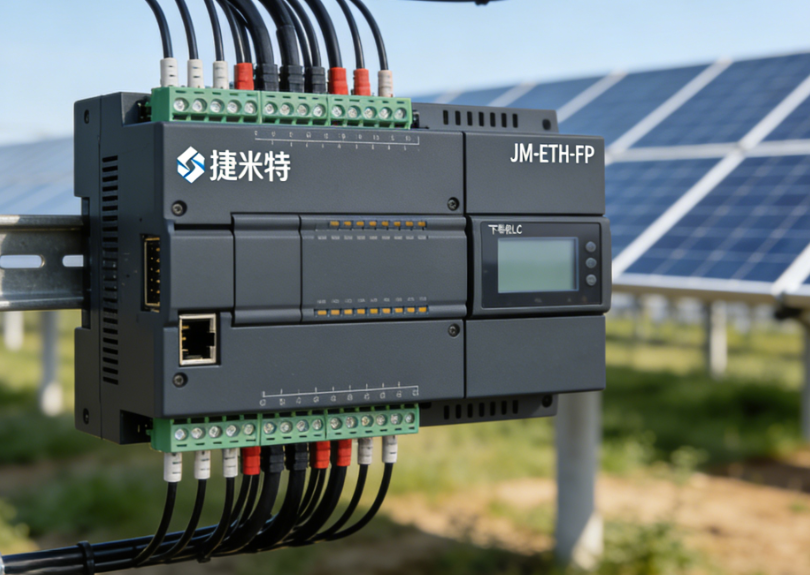

捷米特 JM-ETH-FP 以太网模块专为松下 FP-XH PLC优化设计，直接适配端子通信接口，实现户外稳定以太网接入，支持 Modbus TCP 协议与光伏调度系统无缝对接，具备防雷、宽温、断线重连、数据缓存等特性，满足光伏电站长期无人值守运行要求。

核心功能：

· 协议转换：Modbus RTU ↔ Modbus TCP

· 接口：端子通信接口转 RJ45 以太网

· 多主站：最多支持 6 台上位机 / 触摸屏同时在线

· 复用接口：可直连 MCGS 触摸屏，本地与远程监控

· 配置方式：Web 页面配置，支持远程维护

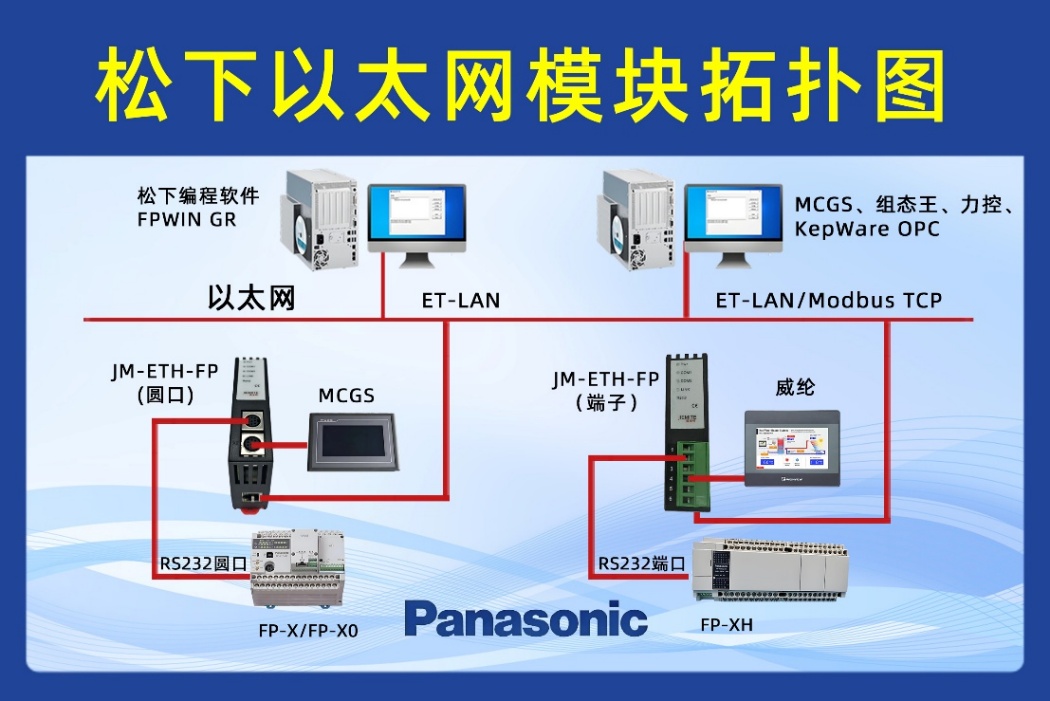

三、系统架构

· PLC：松下 FP-XH（端子接口），负责光伏数据采集、追日控制、防雷保护、故障告警

· 以太网模块：捷米特 JM-ETH-FP，对接端子接口，实现以太网扩展

· 上位机：光伏电站调度中心系统，实时监控、功率分析、故障预警、数据上云

· 触摸屏：MCGS 触摸屏，本地查看电站状态、参数设置、手动追日、告警复位

四、实施过程

1. 硬件安装

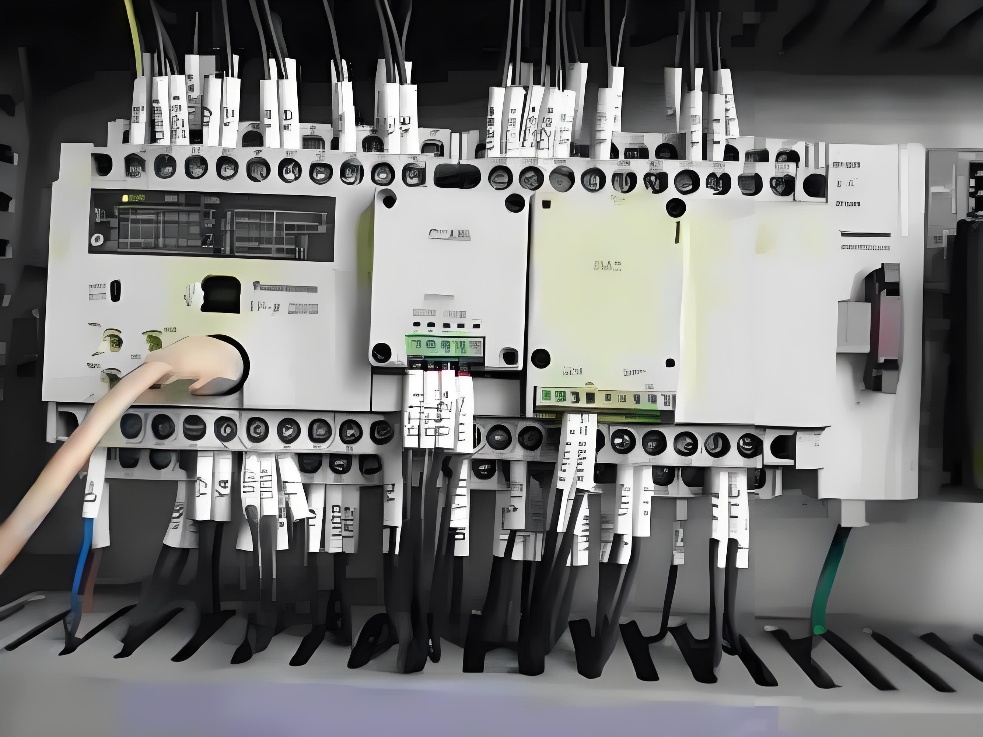

将 JM-ETH-FP 模块安装在光伏控制柜内，通过端子排线连接 FP-XH PLC 通信端子；以太网口接入工业光纤交换机；MCGS 触摸屏接入模块复用通信口，整体做防潮、防雷处理。

2. 网络配置

通过 Web 界面配置模块静态 IP、子网掩码、网关，匹配光伏电站局域网；串口参数与 PLC 保持一致，完成数据地址映射。

3. 软件配置

上位机调度系统配置 ModbusTCP 驱动，采集电压、电流、功率、温度、光照等数据；MCGS 触摸屏组态光伏电站总览画面、实时曲线、参数设置、故障报警界面。

4. 功能测试

系统上电后，验证数据采集、远程调度、追日控制、报警联动、本地操作功能，确保户外恶劣环境下长期稳定运行。

五、应用效果

1. 发电效率提升：追日控制精准，数据实时反馈，发电量明显提高。

2. 通信稳定可靠：以太网抗潮抗干扰，适合户外光伏电站长期运行。

3. 运维智能高效：远程监控、故障定位，减少现场巡检频次。

4. 操作简单便捷：MCGS 触摸屏可视化界面，现场维护快速直观。

5. 数据完整可溯：历史数据全存储，支持发电量统计与效能分析。

六、总结

捷米特 JM-ETH-FP 模块通过端子接口与松下 FP-XH PLC 可靠连接，成功解决光伏电站无以太网、户外通信不可靠、无法远程监控的痛点。搭配 MCGS 触摸屏实现本地操作 + 远程调度一体化，大幅提升光伏电站运行稳定性、发电效率与智能化水平，为新能源电站数字化建设提供稳定高效的通信支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
