一、项目背景与行业痛点

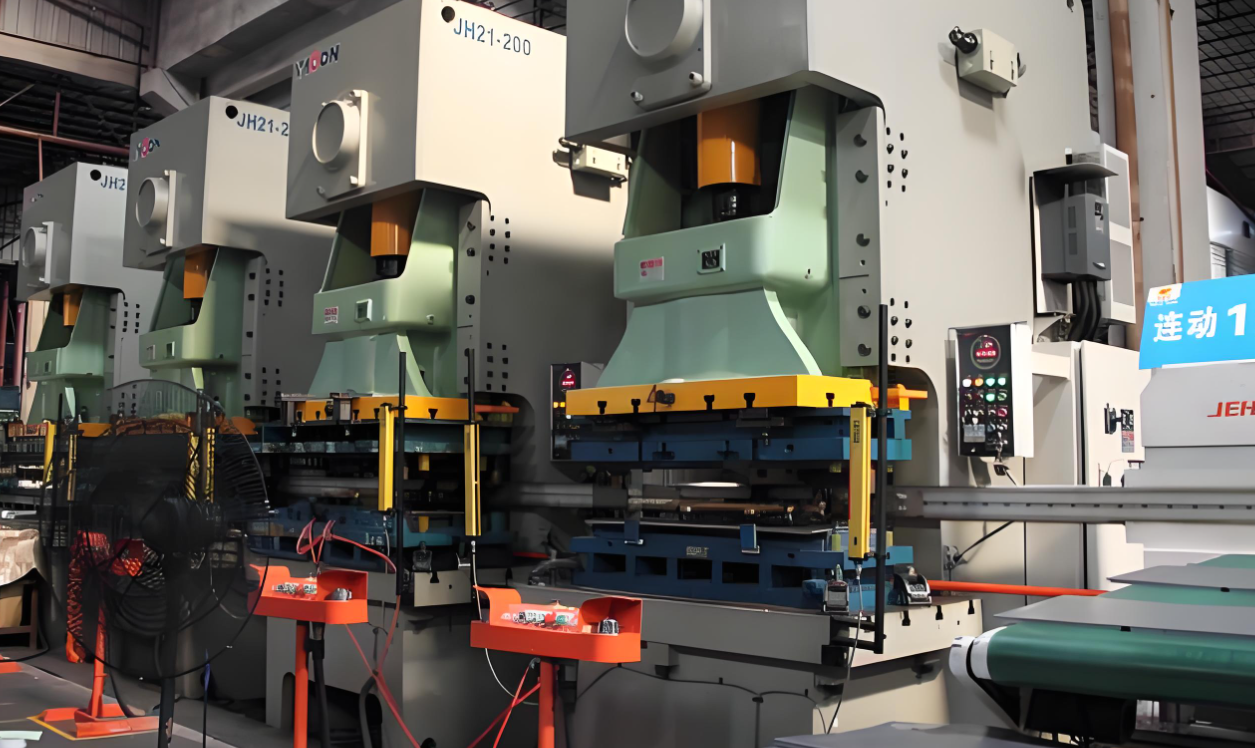

冲压车间的高速冲压机、自动送料机构、废料输送、模具保护系统普遍采用松下 FP-XH PLC作为核心控制器，完成冲压频次、送料长度、模具间隙、安全联锁等高精度控制。该 PLC 采用端子式通信接口，无原生以太网口，传统接线式通信在高振动、强电磁、多粉尘的冲压环境下问题突出：
1. 冲压次数、冲压力度、送料位置、故障信号等数据传输滞后，无法实时同步；
2. 端子接口接线抗振动性差，长期运行易出现接触不良、数据丢包；
二、解决方案

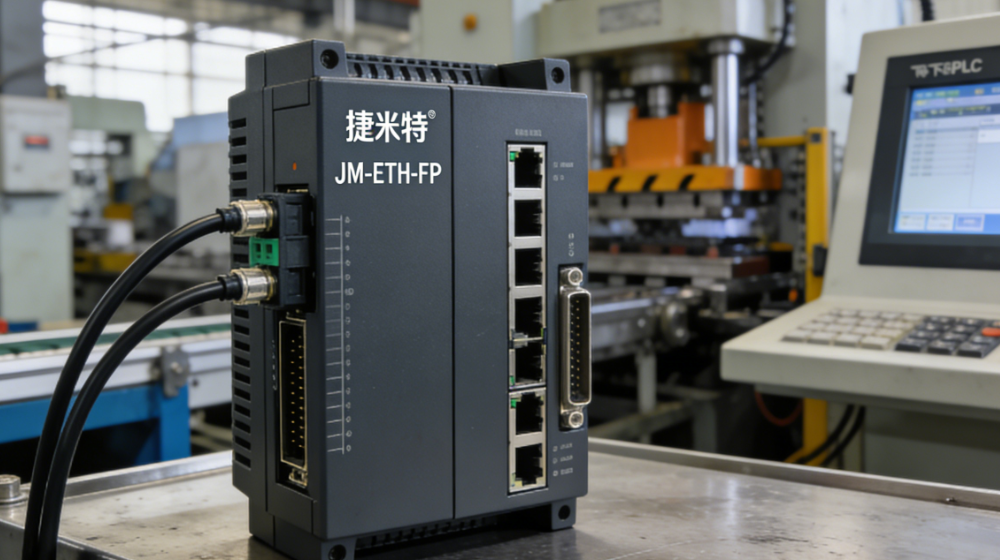

捷米特 JM-ETH-FP 以太网模块专为松下 FP-XH PLC设计，可直接对接端子通信接口，无需改动原有接线，实现 Modbus RTU 转 ModbusTCP 高速透明通信，支持多主机并发访问，工业级抗振、抗干扰设计，完美适配冲压车间恶劣工况。
核心功能：
· 协议转换：Modbus RTU ↔ Modbus TCP
· 接口：端子通信接口转 RJ45 以太网
· 多主站：最多支持 6 台上位机 / 触摸屏同时在线
· 复用接口：可直连 MCGS 触摸屏，本地与远程监控
· 配置方式：Web 页面配置，简单快捷

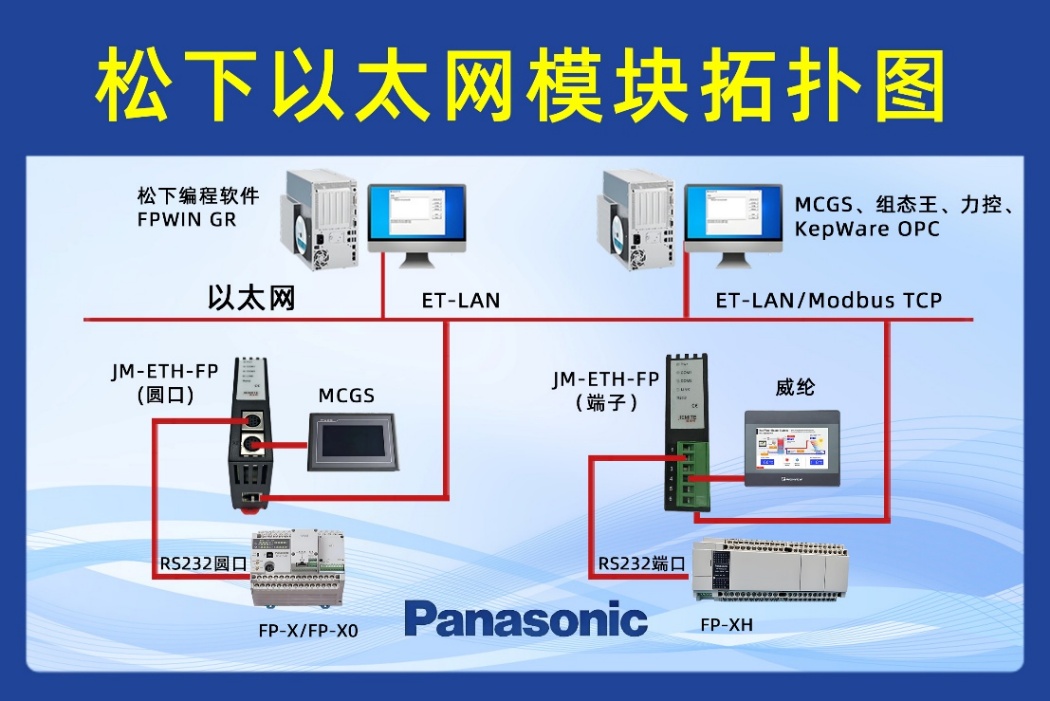

三、系统架构

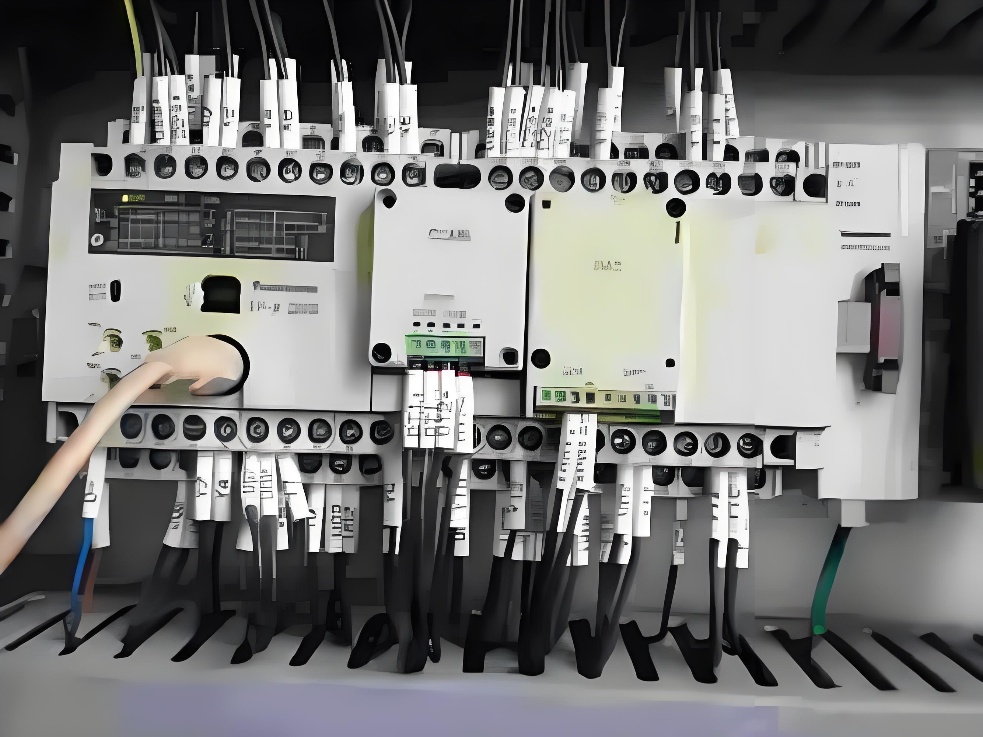

· PLC：松下 FP-XH（端子接口），负责冲压逻辑、送料控制、模具保护、安全联锁
· 以太网模块：捷米特 JM-ETH-FP，对接端子接口，扩展以太网通信
· 上位机：冲压车间中控室计算机，实现远程集中监控、产量统计、故障诊断
· 触摸屏：MCGS 触摸屏，本地实时监控、参数设定、手动调试、异常报警
四、实施过程
1. 硬件安装
将 JM-ETH-FP 模块导轨安装，通过端子排线直接连接 FP-XH PLC 通信端子，以太网口接入车间工业交换机；MCGS 触摸屏接入模块复用通信口，所有线路采用防振、防尘、抗干扰布线处理。
2. 网络配置
通过 Web 界面设置模块静态 IP、子网掩码、网关，与上位机、触摸屏同网段；配置串口波特率、数据位、校验位，与 PLC 完全匹配。
3. 软件配置
上位机组态软件配置 ModbusTCP 驱动，绑定冲压次数、冲压力、送料长度、故障代码等数据点；MCGS 触摸屏组态冲压工艺画面、产量统计、参数设定、故障报警界面。
4. 功能测试
系统上电后，验证远程监控、参数下发、数据采集、报警联动、本地操作等功能，确保高振动、强电磁环境下通信稳定无丢包。
五、应用效果
1. 冲压效率提升：数据实时高速传输，送料与冲压同步更精准。
2. 通信稳定可靠：以太网抗振抗干扰，适配冲压车间长期连续运行。
3. 运维高效便捷：中控室远程调参、诊断故障，减少现场高危作业。
4. 操作直观安全：MCGS 触摸屏界面清晰，现场操作简单，异常快速报警。
5. 数据可追溯：自动记录产量、故障、工时，支持报表查询与分析。
六、总结
捷米特 JM-ETH-FP 模块通过端子接口与松下 FP-XH PLC 稳定对接，成功补齐以太网短板，解决冲压车间通信易中断、难远程、多机冲突的痛点。搭配 MCGS 触摸屏实现本地操作 + 远程集中监控一体化，大幅提升冲压生产效率、设备安全性与智能化水平，为冲压车间数字化改造提供成熟可靠方案。
(具体内容配置过程及其他相关咨询可联系杨工)
