一、项目概况与改造痛点

在化工、水处理等流程工业产线升级过程中，新旧设备总线协议不兼容是制约自动化集中管控的核心难题。某化工生产车间完成中控系统迭代，主控选用和利时EtherCAT 接口 PLC，统一管控全线工艺设备；现场检测区域配有 12 台 PROFINET 智能仪表，长期负责温度、压力、流量等关键工艺参数采集，设备运行稳定、测量精度达标，直接更换会大幅增加改造成本，造成设备资源浪费。

PROFINET与EtherCAT分属两套独立工业以太网体系，底层协议无法互通，改造前 12 台仪表数据无法上传至 PLC，形成数据孤岛。车间只能依靠运维人员定时现场抄录数据，人工记录存在明显延迟与人为误差，中控无法依据实时参数调节生产工况，仪表故障、参数异常也无法及时反馈，既提升人力运维成本，也存在生产安全隐患。为实现不停产改造、最大化利旧设备，项目选用协议转换网关搭建跨总线通讯通道。

二、整体系统通讯架构

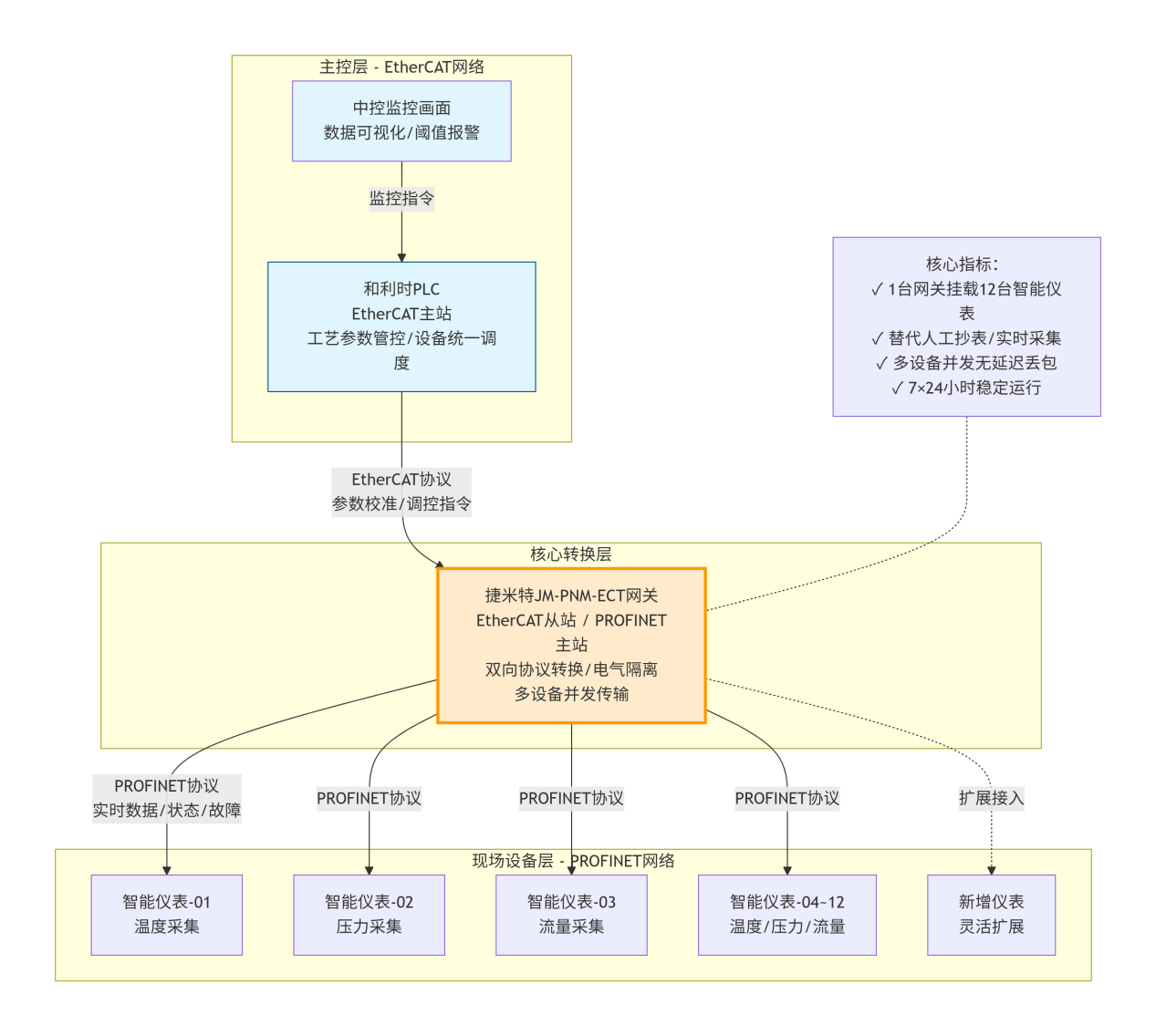

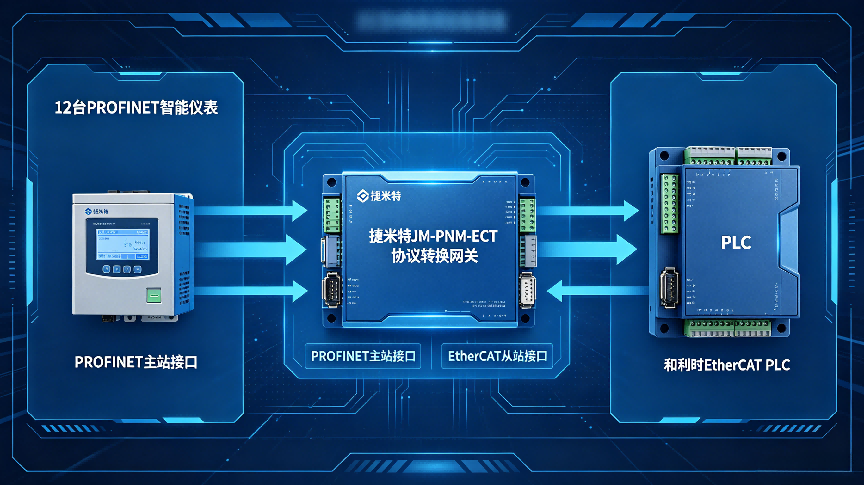

协议转换网关具备 PROFINET 主站、EtherCAT 从站双重工作属性，作为整套系统的通讯中转核心。网关 PROFINET 端口作为主站，总线级联挂载现场全部 12 台智能仪表，持续并行轮询采集仪表实时测量数据、运行状态代码与故障报警信号；EtherCAT 端口作为标准从站接入和利时 PLC，将仪表采集数据实时上传主控，同时接收 PLC 下发的参数校准、设备调控指令，完成双向闭环通讯。

整套架构无需替换现有仪表与主控 PLC，也不用大规模改写原有控制程序，仅通过网关完成数据点位映射即可快速完成组网调试，施工周期短，不会长时间影响产线正常生产。

三、网关硬件与方案核心优势

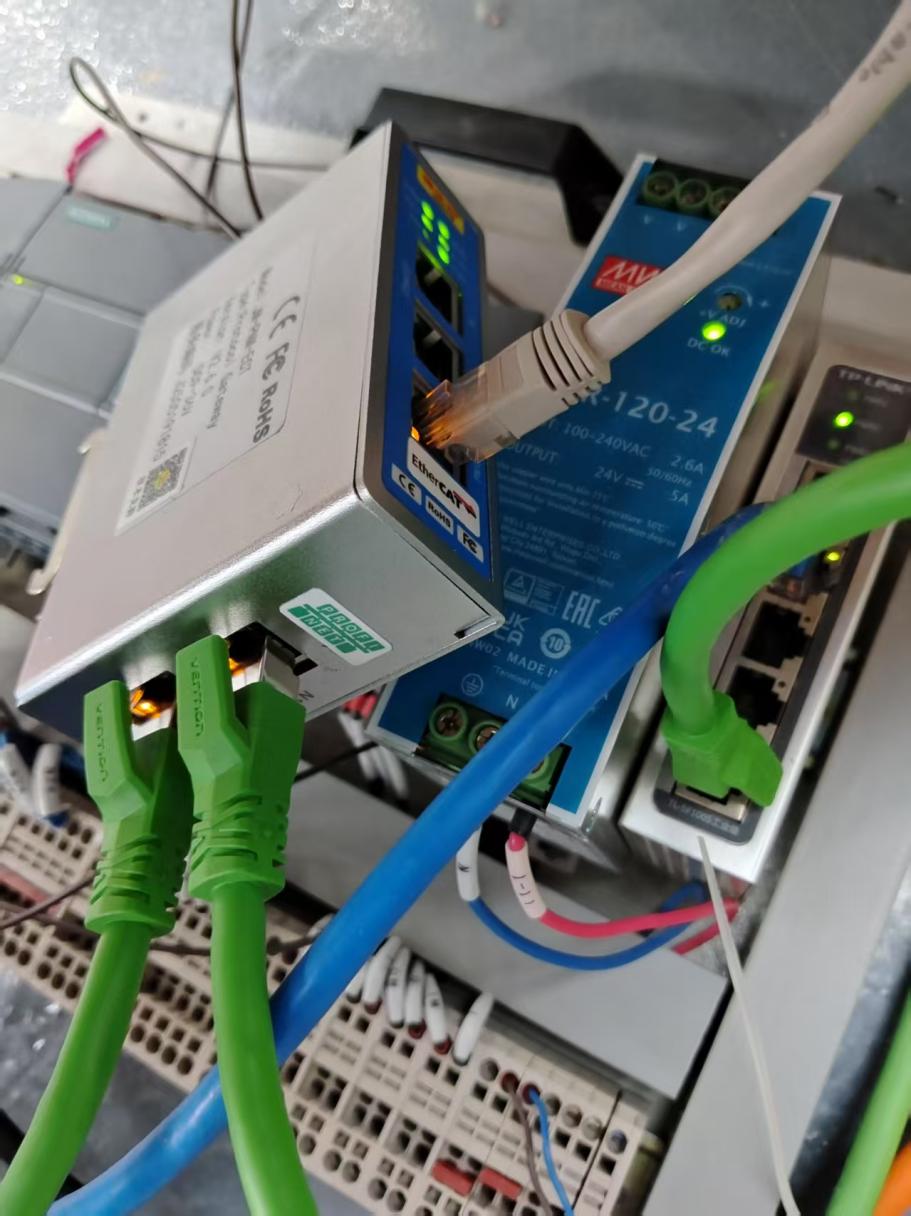

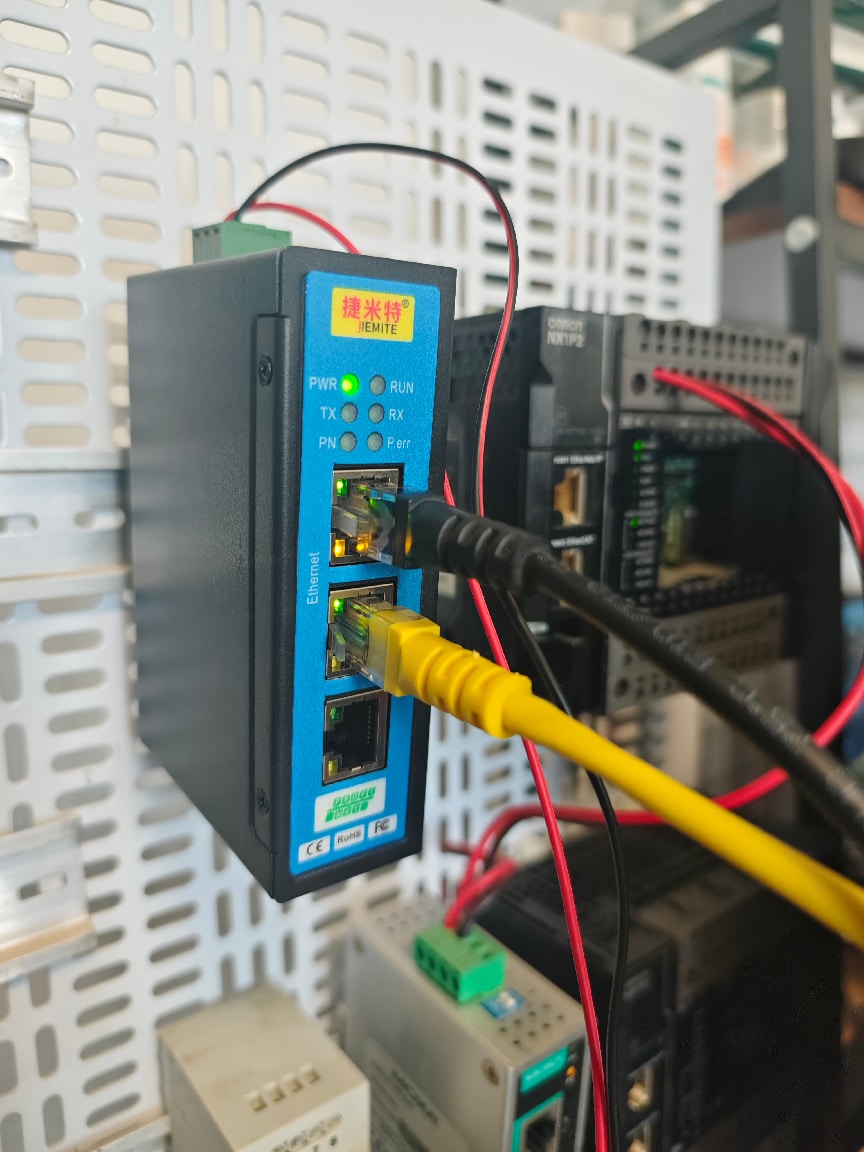

工业网关硬件搭载双总线电气隔离与浪涌防护结构，能够抵御车间变频器、动力电机产生的电磁干扰，适配潮湿、粉尘、温差大的复杂工业现场，支持 7×24 小时不间断稳定运行。设备自带多组状态指示灯，可直观反馈总线连接、数据收发故障，运维人员能够快速定位通讯异常点，降低现场检修难度。

同时网关支持多设备并发传输，12 台仪表同步采集无延迟、无丢包，数据实时性满足流程产线连续生产控制标准，适配高精度工艺监控场景。

四、改造落地应用效果

项目调试完成投入使用后，12 台 PROFINET智能仪表全部稳定接入和利时 EtherCAT 控制系统。中控 PLC 可同步读取全部仪表工艺数据，在监控画面实现参数集中可视化展示，一旦数值超出阈值自动推送报警信息；工作人员可在中控室远程修改仪表量程、校准参数，无需往返现场操作，真正实现仪表与主控系统联动调控。

人工抄表工作完全取消，数据采集精度、实时性大幅提升，设备故障响应速度显著加快，有效规避因数据滞后引发的生产波动，车间整体自动化管控水平明显提升。

五、方案总结与行业参考价值

本次改造方案结构简洁、部署便捷，在不中断生产线运行的前提下盘活存量仪表设备，大幅削减设备采购与施工投入。该案例完整验证协议转换网关在多台 PROFINET 仪表对接 EtherCAT PLC 场景下的可靠性能，为化工、能源、水处理等流程行业异构总线设备数字化升级，提供一套成熟、低成本、可批量复制的工程解决方案。
