一、项目背景与核心挑战

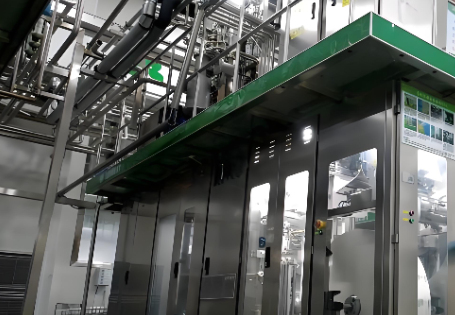

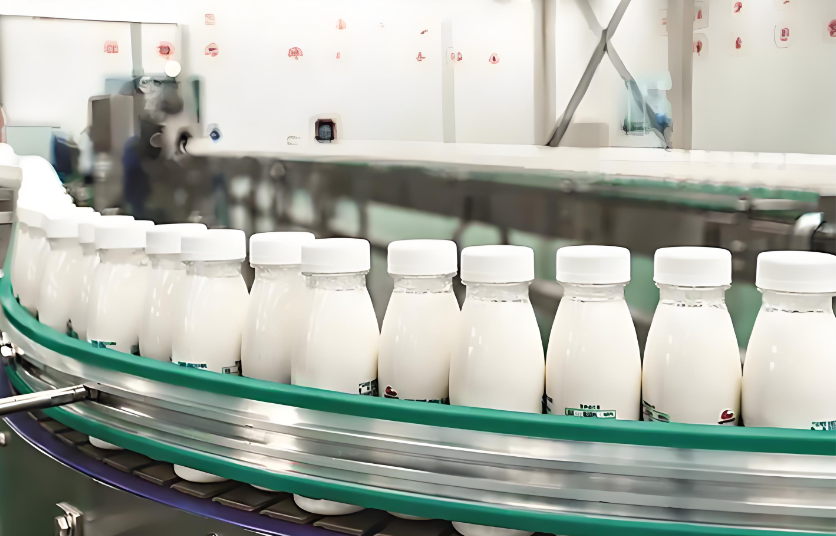

某乳品企业新建酸奶无菌灌装生产线，核心控制采用倍福（Beckhoff）CX8090型 PLC（EtherCAT 主站），负责灌装、封口、贴标、喷码全流程精密控制，要求数据更新周期≤1ms，保障灌装精度与生产稳定性。
产线需集成原有 3 套西门子 ET200SP ProfiNet 远程 IO 站（型号6ES7193-6BP00-0DA0），配套6ES7131-6BH01-0BA0数字量输入模块、6ES7132-6BH01-0BA0数字量输出模块各 4 个，以及 2 台西门子 G120C 变频器（型号6SL3210-1KE18-8UF1），均为 ProfiNet 从站设备，无法直接接入倍福 EtherCAT 网络。
核心挑战：
1. 协议壁垒：EtherCAT 主站 PLC 与 ProfiNet 从站设备无法直接通讯
2. 实时性要求：灌装计量需毫秒级响应，传统网关延迟无法满足
3. 资产复用：更换 ProfiNet 设备成本高，需保留原有设备

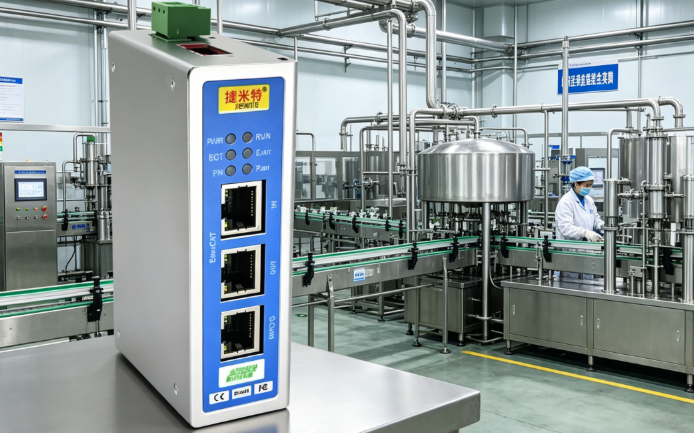

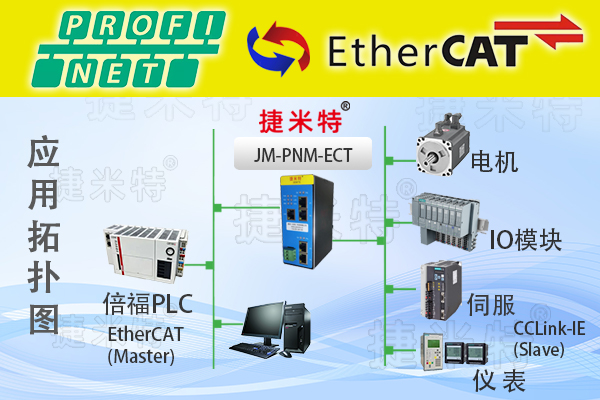

解决方案：采用捷米特 JM-PNM-ECT协议转换网关，以EtherCAT 从站 + ProfiNet 主站双角色，实现异构网络无缝对接。
二、系统架构与硬件清单

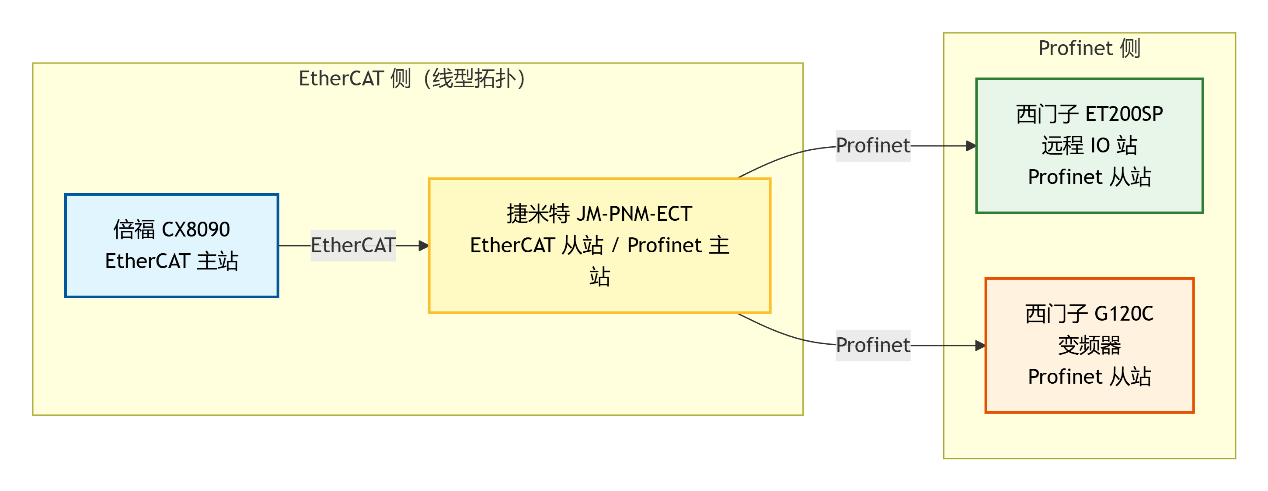

2.1 网络拓扑

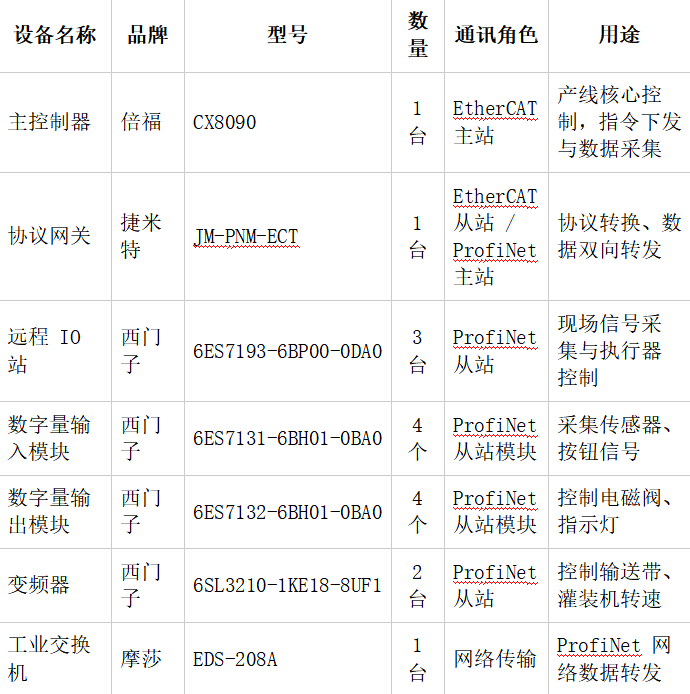

2.2 硬件清单（含品牌、型号、角色）
三、网关及系统详细配置流程
3.1 物理安装与接线
1. 将捷米特 JM-PNM-ECT 网关安装于 DIN-35mm 导轨，接入 24VDC 电源（18-30V），连接保护地 PE。
2. 网关EtherCAT 端口（左侧 RJ45）连接倍福 CX8090 的 EtherCAT 接口。
3. 网关ProfiNet 端口（右侧 RJ45）连接摩莎 EDS-208A 交换机，再接入 ProfiNet 从站设备。
4. 配置电脑 IP 设为 192.168.0.x，连接网关调试口（默认 IP：192.168.0.100）。
3.2 捷米特 JM-PNM-ECT 网关配置（JM-Config V2.3.5）
1. 连接网关：打开软件，搜索并连接网关，进入双协议配置界面。
2. EtherCAT 从站配置：
o 从站地址：0x04（按 EtherCAT 网络规划分配）
o 过程数据：输入 128 字节、输出 128 字节（与 PLC 匹配）
o 同步模式：DC 同步，周期1ms
3. ProfiNet 主站配置：
o 设备名称：PN_ECT_GW03
o IP 地址：192.168.1.100（与 ProfiNet 网段一致）
o 扫描从站：自动识别 3 台 ET200SP 站、2 台 G120C 变频器
o 分配 IP：为从站分配固定 IP（192.168.1.101-105）
4. 数据映射（核心）：
o 输出映射：倍福 PLC % QX0.0-% QX15.7 → ProfiNet 输出区，控制变频器与 IO 输出
o 输入映射：ProfiNet 输入区 → 倍福 PLC % IX0.0-% IX15.7，采集 IO 状态与变频器参数
5. 下载配置至网关，重启生效。
3.3 倍福 CX8090 PLC 配置（TwinCAT 3）
1. 导入捷米特 JM-PNM-ECT 的 EtherCAT 从站 ESI 文件。
2. 扫描 EtherCAT 网络，添加网关从站（地址 0x04）。
3. 配置过程数据：输入 128 字节映射至 % IX0.0-% IX15.7，输出 128 字节映射至 % QX0.0-% QX15.7。
4. 编写 PLC 程序，通过过程数据区实现灌装线逻辑控制。
3.4 ProfiNet 从站设备配置
1. 西门子 ET200SP：TIA Portal 配置 IO 模块地址，与网关映射一致。
2. 西门子 G120C：STARTER 软件配置 ProfiNet 通讯，启用 PZD-4/4 过程数据，映射控制字、速度给定与状态字、实际速度。
四、调试验证与运行效果
4.1 通讯链路测试
· 网关指示灯：RUN（绿常亮）、ECT（绿闪烁）、PN（绿闪烁），通讯正常。
· TwinCAT 诊断：EtherCAT 通讯无错误，过程数据更新周期960μs，满足≤1ms 要求。
· ProfiNet 诊断：网关与所有从站通讯成功率 100%，无丢包。
4.2 功能验证
1. IO 控制：PLC 通过网关控制 IO 模块，响应时间＜1ms，动作精准。
2. 变频器控制：PLC 发送 0-50Hz 转速指令，G120C 实时响应，速度波动＜0.1Hz。
3. 故障测试：断开从站网线，网关立即上报故障，PLC 触发报警，符合安全规范。
4.3 稳定性测试
连续运行 72 小时，通讯成功率 100%，平均延迟 870μs，网关温度稳定 40℃，产线运行顺畅。
五、应用价值与总结
5.1 应用价值
1. 成本节约：复用原有 ProfiNet 设备，节省投资约 32 万元。
2. 效率提升：满足灌装实时性要求，产品合格率提升 0.7%。
3. 运维便捷：统一编程环境，降低维护难度。
4. 扩展灵活：网关支持 16 个 ProfiNet 从站，适配未来产线扩容。
5.2 总结
捷米特 JM-PNM-ECT 网关通过EtherCAT 从站 + ProfiNet 主站双角色设计，完美解决乳品灌装生产线异构网络融合难题。配置流程标准化，实时性能优异，运行稳定可靠，为食品加工行业老旧 ProfiNet 设备接入新型 EtherCAT 控制系统提供高效、经济的解决方案。
