一、项目背景与挑战

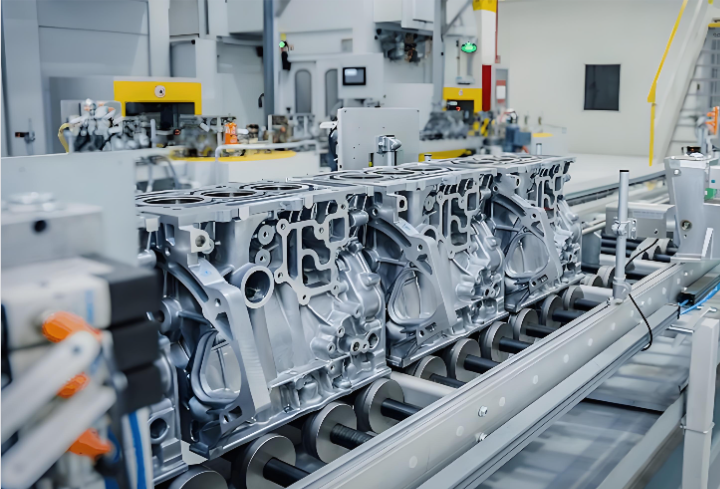

某汽车零部件制造企业新建发动机缸体加工生产线，采用倍福（Beckhoff）CX5140型 PLC 作为核心控制器（EtherCAT 主站），负责整线运动控制与逻辑调度。但产线需集成 3 套原有西门子 ET200SP 系列ProfiNet远程IO站（含数字量输入模块6ES7131-6BH01-0BA0、数字量输出模块6ES7132-6BH01-0BA0、模拟量输入模块6ES7134-6GD01-0BA0）及 2 台西门子 G120XA 变频器（型号6SL3220-2YD26-0UB0），均为ProfiNet从站设备，无法直接接入 EtherCAT网络。
核心挑战：
协议异构：EtherCAT 主站 PLC 无法与 ProfiNet 从站设备直接通讯
实时性要求：缸体加工工艺需 ≤1ms 数据更新周期，传统网关存在延迟风险
成本控制：更换所有 ProfiNet 设备投资巨大，需保留原有资产

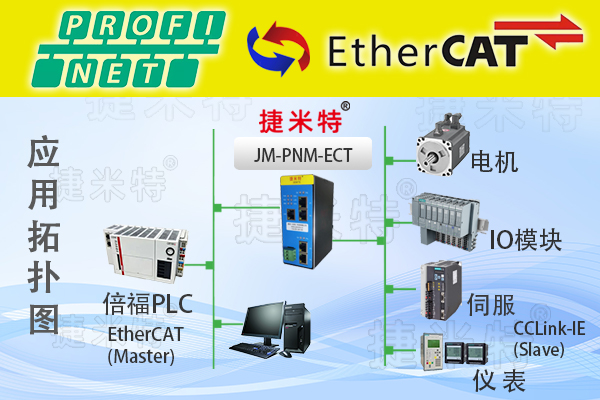

解决方案：采用捷米特 JM-PNM-ECT协议转换网关，实现 EtherCAT 从站与 ProfiNet 主站双角色，搭建异构网络 “桥梁”。
二、系统架构设计

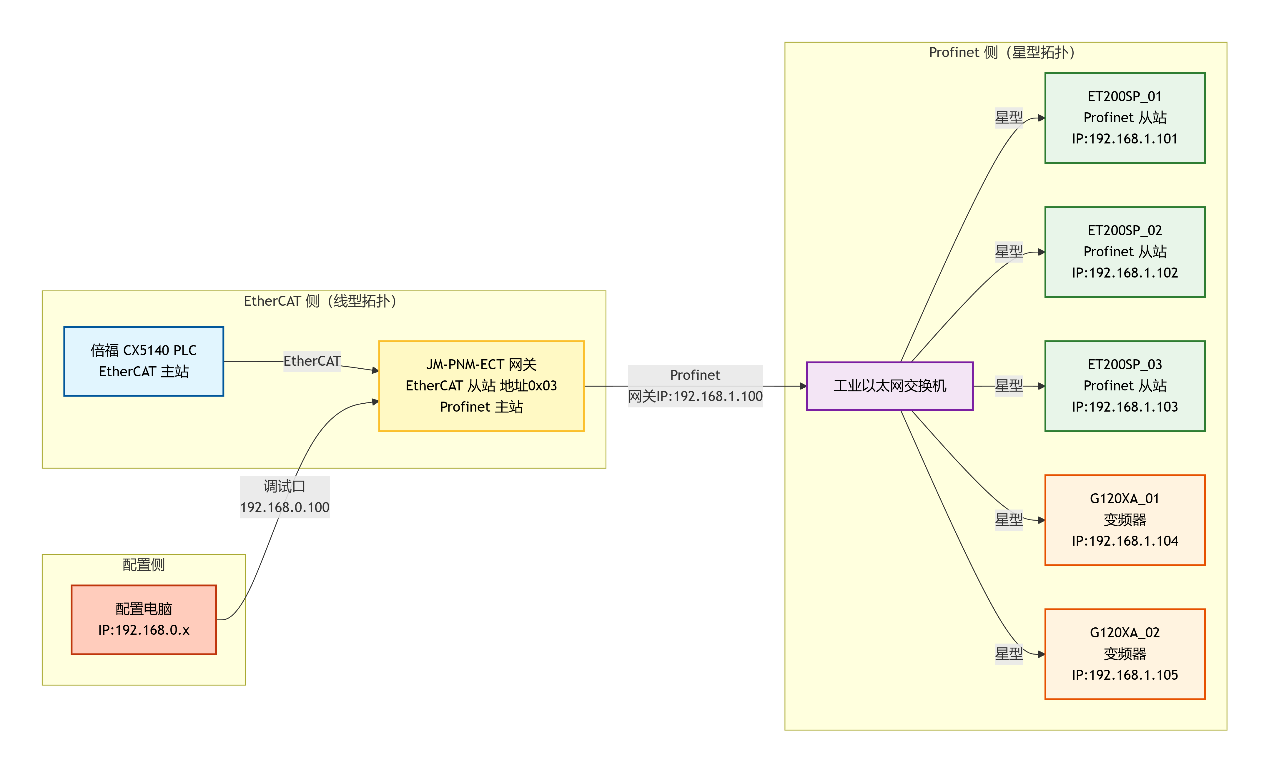

2.1 网络拓扑

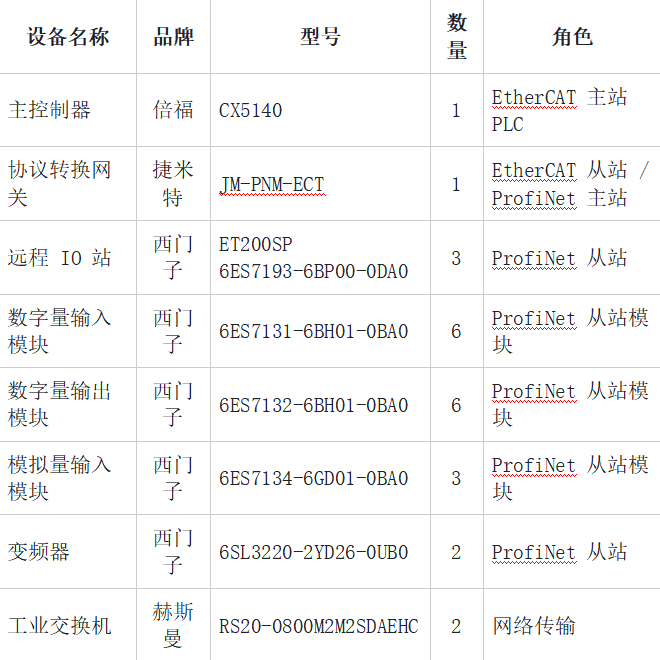

2.2 硬件清单（含品牌与型号）
三、网关核心配置流程
3.1 物理安装与接线

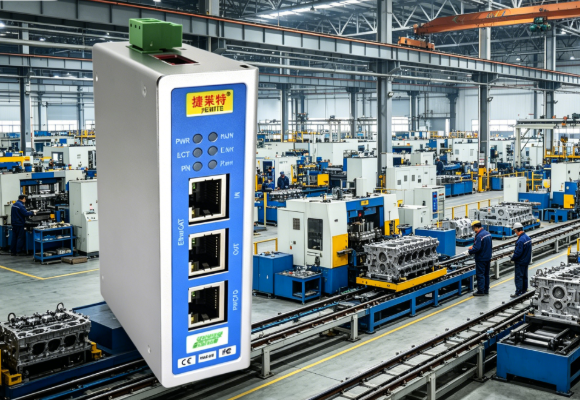

将 JM-PNM-ECT 网关安装于 DIN-35mm 导轨，接入24VDC电源（18-30V 兼容），连接保护地 PE
网关 EtherCAT 端口（左侧 RJ45）连接倍福 CX5140 的 EtherCAT 端口
网关 ProfiNet 端口（右侧 RJ45）连接工业交换机，接入 ProfiNet 从站设备网络
配置电脑通过 RJ45 端口连接网关调试口，设置 IP 为192.168.0.x网段（网关默认 IP：192.168.0.100）
3.2 网关配置软件（JM-Config V2.3.5）操作
打开软件，搜索并连接网关，进入 “双协议配置” 界面
EtherCAT 从站配置：
从站地址：0x03（按 EtherCAT 网络规划分配）
过程数据：输入 128 字节，输出 128 字节（与 PLC 匹配）
同步模式：DC 同步，周期1ms
ProfiNet 主站配置：
设备名称：PN_ECT_GW01
IP 地址：192.168.1.100（与 ProfiNet 网络匹配）
扫描 ProfiNet 从站：自动识别 ET200SP 站（设备名称ET200SP_01、ET200SP_02、ET200SP_03）及 G120XA 变频器（G120XA_01、G120XA_02）
分配 IP：为各从站分配固定 IP（192.168.1.101-105）
数据映射（核心步骤）：
输出数据（PLC→网关→ProfiNet 从站）：映射 CX5140 的 % QX0.0-% QX15.7 至 ProfiNet 输出区，控制变频器启停与 IO 输出
输入数据（ProfiNet 从站→网关→PLC）：映射 ProfiNet 输入区（IO 状态、变频器运行参数）至 CX5140 的 % IX0.0-% IX15.7
下载配置至网关，重启生效
3.3 倍福 TwinCAT 3 配置
安装 JM-PNM-ECT 的 EtherCAT 从站 XML 描述文件
扫描 EtherCAT 网络，添加网关从站（地址 0x03）
配置过程数据：输入 128 字节映射至 % IX0.0-% IX15.7，输出 128 字节映射至 % QX0.0-% QX15.7
编写 PLC 程序：通过过程数据区读写 ProfiNet 从站数据，实现缸体加工逻辑控制
3.4 西门子 ProfiNet 从站配置
使用 TIA Portal 为 ET200SP 站配置 IO 模块，设置与网关匹配的输入输出地址
G120XA 变频器通过 STARTER 软件配置 ProfiNet 通讯参数，启用PZD-4/4过程数据交换，映射控制字、速度给定与状态字、实际速度
四、调试与功能验证
4.1 通讯链路测试
网关状态指示灯：
RUN 灯：绿色常亮（配置正常运行）
ECT 灯：绿色闪烁（EtherCAT 通讯正常）
PN 灯：绿色闪烁（ProfiNet 通讯正常）
TwinCAT 3 诊断：无 EtherCAT 通讯错误，过程数据更新周期980μs（满足≤1ms 要求）
ProfiNet 诊断：网关与所有从站通讯正常，无丢包或延迟
4.2 功能测试
IO 控制测试：PLC 通过网关控制 ET200SP 输出模块点亮指示灯，读取输入模块按钮状态，响应时间 <1ms
变频器控制测试：PLC 通过网关发送速度指令（0-50Hz），G120XA 实时响应，速度波动 <0.1Hz
故障模拟：断开某 ProfiNet 从站网线，网关立即上报故障至 PLC，触发报警机制，符合工业安全要求
4.3 稳定性测试
连续运行72 小时，监控数据：
通讯成功率：100%，无丢包或数据错误
平均延迟：890μs，远低于工艺要求
网关温度：42℃（环境温度 35℃），工作稳定
五、应用效果与价值
5.1 直接效益
成本节约：避免更换 ProfiNet 设备，节省投资约48 万元
实时性保障：满足缸体加工 ≤1ms控制要求，提升产品合格率0.8%
无缝集成：保留原有 ProfiNet 设备资产，实现新旧系统融合
5.2 间接效益
维护便捷：统一编程环境（TwinCAT 3），降低运维复杂度
扩展灵活：支持最多16 个 ProfiNet 从站，满足未来产能扩展需求
数据透明：实现全产线数据采集，为 MES 系统提供完整生产数据
六、项目总结
捷米特 JM-PNM-ECT 网关模块通过EtherCAT 从站 + ProfiNet 主站双角色设计，完美解决汽车零部件生产线异构网络融合难题。配置过程标准化，数据映射精准，实时性能优异，为工业自动化领域协议转换提供高效、可靠、经济的解决方案，特别适用于老旧 ProfiNet 设备接入新型 EtherCAT 控制系统的升级改造项目。
