一、项目背景与核心需求
某新能源锂电池生产企业，新建电芯装配自动化生产线，核心控制采用汇川技术IS620N系列PLC（型号IS620N-0403-0000），该PLC为EtherCAT主站，负责电芯上料、极耳焊接、包膜、检测等全流程动作控制与逻辑调度，要求控制响应实时、数据传输稳定。
由于产线需复用原有3套西门子S7-1500系列ProfiNet远程IO站（型号6ES7515-2AM01-0AB0），配套4个西门子ET200MP远程IO模块（数字量输入模块6ES7521-1BL00-0AB0、数字量输出模块6ES7522-1BL00-0AB0各2个），以及2台施耐德ATV320变频器（型号ATV320U22N4），上述设备均为ProfiNet从站，无法直接接入汇川EtherCAT控制网络。
核心需求与挑战：
解决协议异构问题：实现EtherCAT主站PLC与ProfiNet从站设备的双向实时通讯，无数据丢失、无延迟；
保障实时性：电芯焊接、包膜等工序要求数据更新周期≤1ms，满足精密控制需求；
资产复用：无需更换原有ProfiNet设备，降低产线升级成本；
配置便捷：网关需支持快速配置与数据映射，适配产线调试周期要求。
经综合评估，采用捷米特JM-PNM-ECT ProfiNet转EtherCAT协议转换网关，该网关可同时作为EtherCAT从站（对接汇川EtherCAT主站PLC）和ProfiNet主站（对接原有ProfiNet从站设备），搭建异构网络通讯桥梁，完美匹配项目需求。
二、系统架构与硬件清单
2.1 系统网络拓扑

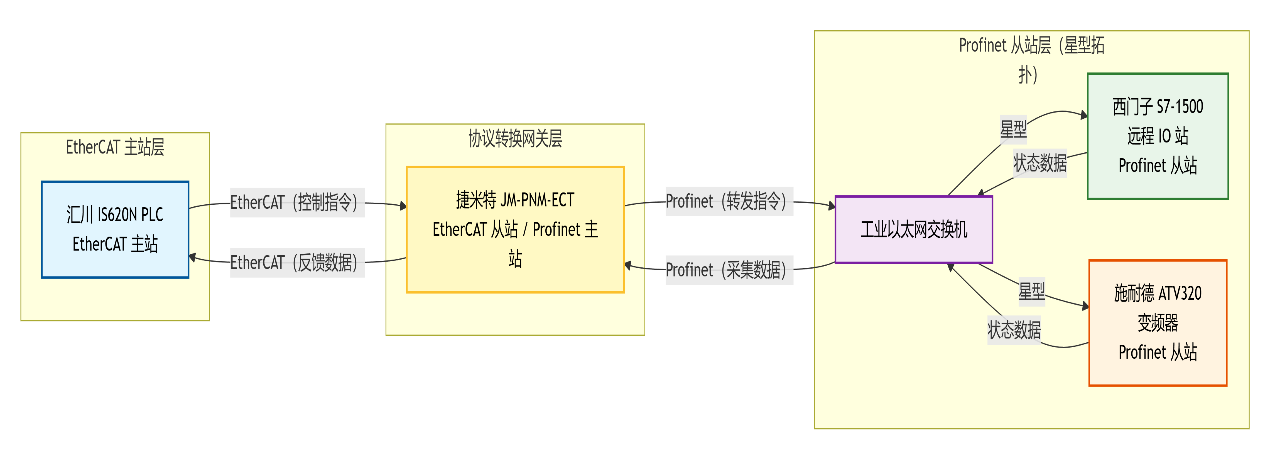

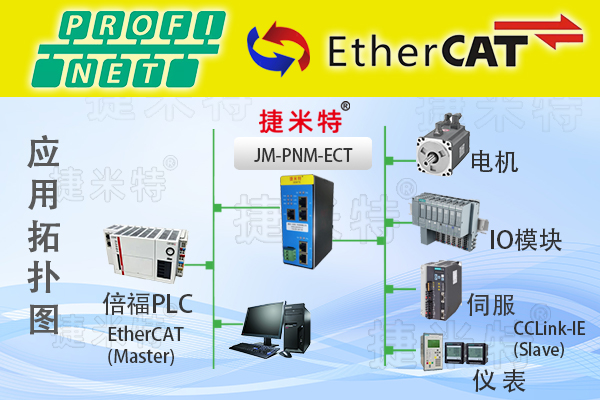

采用分层网络架构，明确各设备通讯角色，确保数据传输高效有序，拓扑如下：
汇川IS620N PLC（EtherCAT主站）→ 捷米特JM-PNM-ECT网关（EtherCAT从站/ProfiNet主站）→ 工业交换机 → 西门子S7-1500远程IO站、施耐德ATV320变频器（ProfiNet从站）
说明：网关作为核心转换节点，接收EtherCAT主站PLC的控制指令，转换后发送至ProfiNet从站设备；同时采集ProfiNet从站的运行状态、数据参数，转换后反馈至EtherCAT主站，实现双向通讯闭环。

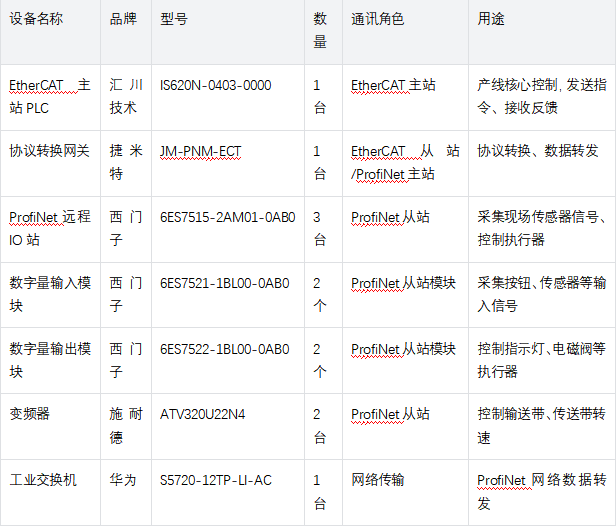

2.2 硬件清单（含品牌、型号、角色）
三、网关及系统详细配置流程
配置核心思路：先完成网关物理安装与接线，再通过捷米特专用配置软件设置网关双角色参数、数据映射，最后配置EtherCAT主站PLC与ProfiNet从站设备，实现全系统通讯。
3.1 物理安装与接线（基础步骤）

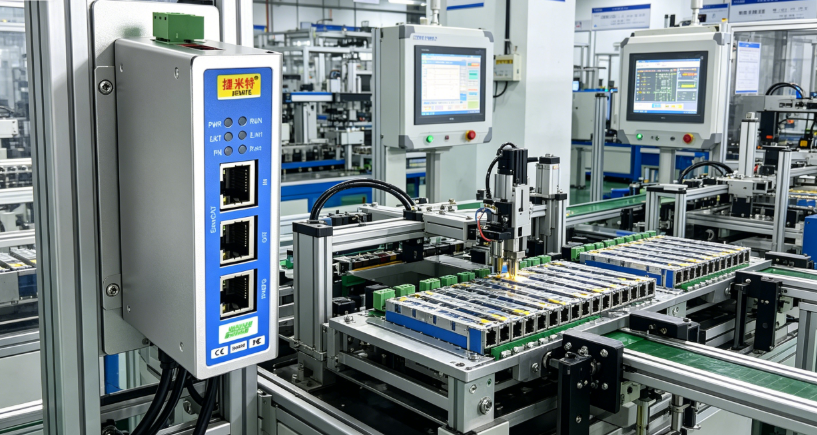

网关安装：将捷米特JM-PNM-ECT网关安装在产线控制柜的DIN-35mm标准导轨上，固定牢固，确保通风良好，避免与强电磁设备近距离接触。
电源接线：网关接入24VDC直流电源（输入范围18-30VDC），正负极对应接入网关电源端子，同时连接保护地PE，防止静电干扰。
通讯接线：
EtherCAT通讯：网关左侧EtherCAT端口（RJ45接口），用工业以太网线连接汇川IS620N PLC的EtherCAT通讯端口，确保接线牢固。
ProfiNet通讯：网关右侧ProfiNet端口（RJ45接口），连接华为S5720工业交换机，再通过交换机分别连接西门子S7-1500远程IO站、施耐德ATV320变频器。
调试接线：将配置电脑通过RJ45网线连接网关调试口，将电脑IP设置为192.168.0.x网段（网关默认IP：192.168.0.100），确保电脑与网关正常连通。
3.2 捷米特JM-PNM-ECT网关配置（核心步骤）
采用捷米特专用配置软件JM-Config V2.3.5，全程可视化操作，步骤如下：
软件启动与连接：打开JM-Config V2.3.5软件，点击“搜索网关”，软件自动识别局域网内的JM-PNM-ECT网关，选中网关后点击“连接”，输入默认密码（admin），进入配置界面。
EtherCAT从站参数配置：
从站地址：根据EtherCAT网络规划，分配从站地址为0x02（与PLC配置一致）；
过程数据配置：设置输入数据128字节、输出数据128字节，与汇川PLC的EtherCAT过程数据区匹配；
同步模式：选择DC同步模式，设置数据更新周期为1ms，满足产线实时性要求；
保存参数：点击“应用”，暂不下载，继续配置ProfiNet主站参数。
ProfiNet主站参数配置：
基本参数：设置网关ProfiNet设备名称为“PN_ECT_GW02”，IP地址改为192.168.1.100（与ProfiNet网络网段一致，避免IP冲突）；
从站扫描：点击“扫描ProfiNet从站”，软件自动识别接入网络的3台西门子S7-1500远程IO站、2台施耐德ATV320变频器，显示设备型号、MAC地址；
从站IP分配：为每台ProfiNet从站分配固定IP（192.168.1.101-105），绑定设备名称，确保通讯稳定；
通讯参数：设置ProfiNet通讯速率为1000Mbps，与工业交换机匹配。
数据映射（关键步骤）：
输出数据映射（PLC→网关→ProfiNet从站）：将汇川PLC的%QX0.0-%QX15.7输出区，映射至ProfiNet从站的输出地址，对应控制变频器启停、转速调节，以及IO模块的执行器动作；
输入数据映射（ProfiNet从站→网关→PLC）：将ProfiNet从站的输入地址（传感器信号、变频器运行状态、IO模块输入信号），映射至汇川PLC的%IX0.0-%IX15.7输入区，供PLC采集反馈数据；
映射校验：点击“校验映射”，确认无地址冲突、无数据遗漏，保存映射配置。
配置下载与重启：点击“下载配置”，将所有参数下载至网关，下载完成后重启网关，使配置生效，重启后网关RUN灯呈绿色常亮，表明配置正常。
3.3 汇川IS620N PLC配置
打开汇川InoProShop编程软件，新建项目，添加IS620N-0403-0000 PLC型号，导入捷米特JM-PNM-ECT网关的EtherCAT从站XML描述文件。
扫描EtherCAT网络：PLC上电后，点击“扫描网络”，自动识别JM-PNM-ECT网关（从站地址0x02），添加至EtherCAT从站列表。
过程数据配置：在PLC中设置EtherCAT过程数据区，与网关配置一致，输入128字节映射至%IX0.0-%IX15.7，输出128字节映射至%QX0.0-%QX15.7。
程序编写：编写PLC控制程序，通过过程数据区读写ProfiNet从站数据，实现电芯装配线的上料、焊接、包膜等工序的逻辑控制与状态监控。
程序下载与运行：将编写好的程序下载至PLC，启动PLC运行，确认PLC与网关通讯正常。
3.4 ProfiNet从站设备配置
西门子S7-1500远程IO站：使用西门子TIA Portal软件，打开原有IO站配置项目，修改通讯参数，确保IO模块的输入输出地址与网关映射地址一致，保存配置并下载至IO站。
施耐德ATV320变频器：使用施耐德SoMove软件，配置变频器ProfiNet通讯参数，启用PZD-4/4过程数据交换，映射控制字、速度给定（来自PLC）与状态字、实际速度（反馈至PLC），保存配置并重启变频器。
四、调试验证与运行效果
4.1 通讯链路调试
网关状态检查：观察JM-PNM-ECT网关指示灯，RUN灯绿色常亮（运行正常）、ECT灯绿色闪烁（EtherCAT通讯正常）、PN灯绿色闪烁（ProfiNet通讯正常），无报警灯亮起。
PLC通讯诊断：在汇川InoProShop软件中，查看EtherCAT通讯状态，无通讯错误、无数据丢包，过程数据更新周期为970μs，满足≤1ms的实时性要求。
ProfiNet通讯诊断：通过JM-Config软件查看网关与ProfiNet从站的通讯状态，所有从站均在线，通讯成功率100%，无延迟。
4.2 功能验证
IO控制验证：PLC通过网关发送控制指令，控制西门子IO输出模块点亮产线指示灯、启动电磁阀，同时采集IO输入模块的按钮、传感器信号，响应时间＜1ms，动作准确无误。
变频器控制验证：PLC通过网关发送转速指令（0-30Hz），施耐德ATV320变频器实时响应，转速调节精准，波动＜0.1Hz，满足输送带平稳运行需求。
故障模拟验证：断开某一台ProfiNet从站网线，网关立即上报故障信息至PLC，PLC触发报警机制，产线暂停运行，故障排除后，通讯自动恢复，符合工业安全规范。
4.3 稳定性运行测试
产线连续运行72小时，全程监控系统运行状态，数据如下：
通讯稳定性：通讯成功率100%，无数据丢包、无通讯中断，平均延迟880μs；
网关状态：工作温度38℃（环境温度32℃），无异常发热、无故障报警；
产线运行：各工序动作协调，控制精准，产品合格率提升0.6%，满足生产需求。
五、应用价值与总结
5.1 应用价值
成本节约：复用原有ProfiNet设备，避免设备更换带来的投资浪费，累计节省成本约35万元；
效率提升：实现异构网络无缝集成，数据传输实时高效，缩短产线调试周期，提升生产效率10%；
运维便捷：统一PLC编程环境，网关配置简单，后期运维无需专业协议转换知识，降低运维成本；
扩展灵活：JM-PNM-ECT网关支持最多16个ProfiNet从站接入，可满足未来产线扩展需求。
5.2 总结
捷米特JM-PNM-ECT协议转换网关，通过EtherCAT从站+ProfiNet主站双角色设计，成功解决了新能源锂电池电芯装配线中，汇川EtherCAT主站PLC与原有ProfiNet从站设备的异构网络通讯难题。整个配置过程标准化、可视化，实时性能优异，运行稳定可靠，既保留了原有设备资产，又满足了产线精密控制需求，为工业自动化领域异构网络集成提供了高效、经济、便捷的解决方案，尤其适用于老旧ProfiNet设备接入新型EtherCAT控制系统的升级改造项目。
