一、项目背景

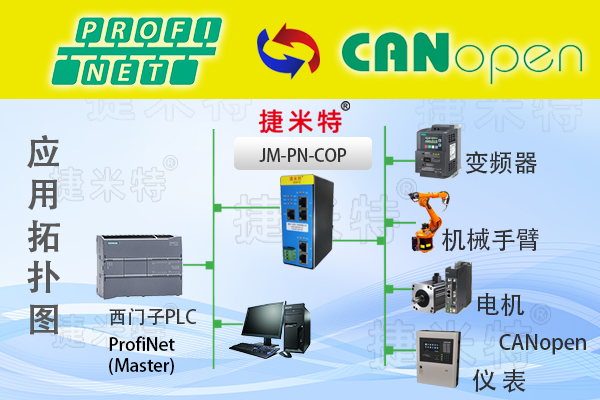

上海某自动化成套设备制造企业，产线主控采用西门子 S7-1500 PLC，整套控制系统以 ProfiNet工业以太网作为主干通讯，负责整机逻辑联锁、动作调度以及和上位监控系统的数据交互。现场配套多台 CANopen 协议变频器，用于主轴驱动、物料辊道输送，完成转速调节、启停控制、负载及故障数据上传。

项目实施中遇到总线兼容瓶颈：西门子 PLC 作为 ProfiNet 主站，原生不支持 CANopen 总线，无法直接和变频器通讯。若替换为 ProfiNet 接口变频器，设备采购成本大幅上涨，项目交付周期拉长；自主开发协议转换程序开发难度高、调试周期久，不利于项目批量复制落地。为兼顾成本与交付效率，项目采用ProfiNet转CANopen协议转换网关捷米特 JM-PN-COP 搭建双向通讯链路，实现异构总线设备数据互通。

二、改造实施方案

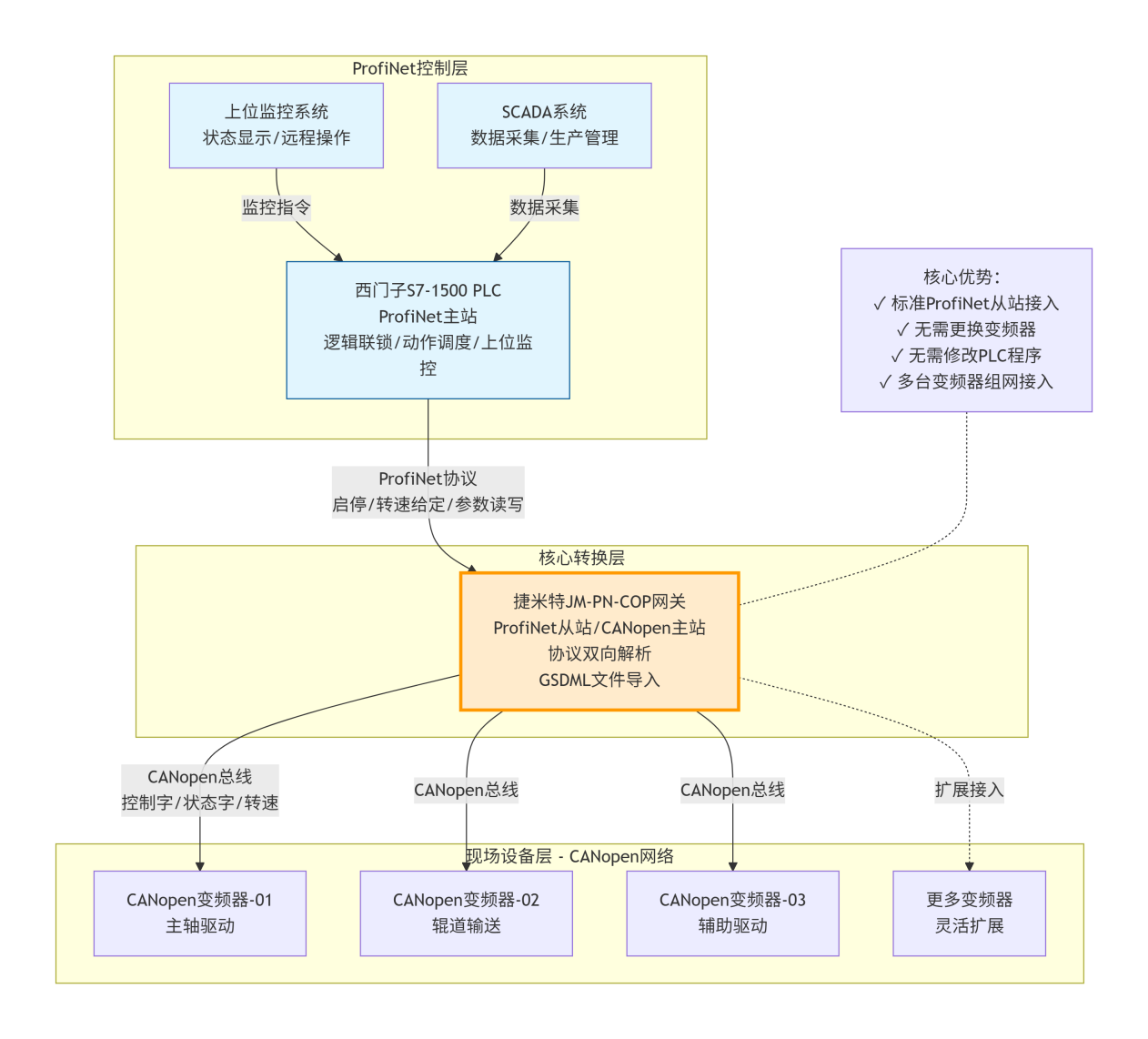

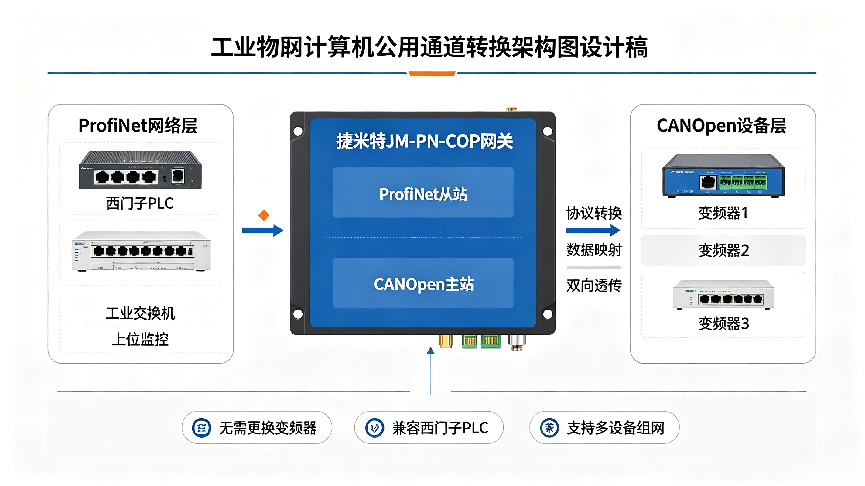

捷米特JM-PN-COP网关工作模式为ProfiNet从站、CANopen主站，作为中间转换单元完成两种工业协议双向解析，无需修改 PLC 底层逻辑与变频器原有控制程序。

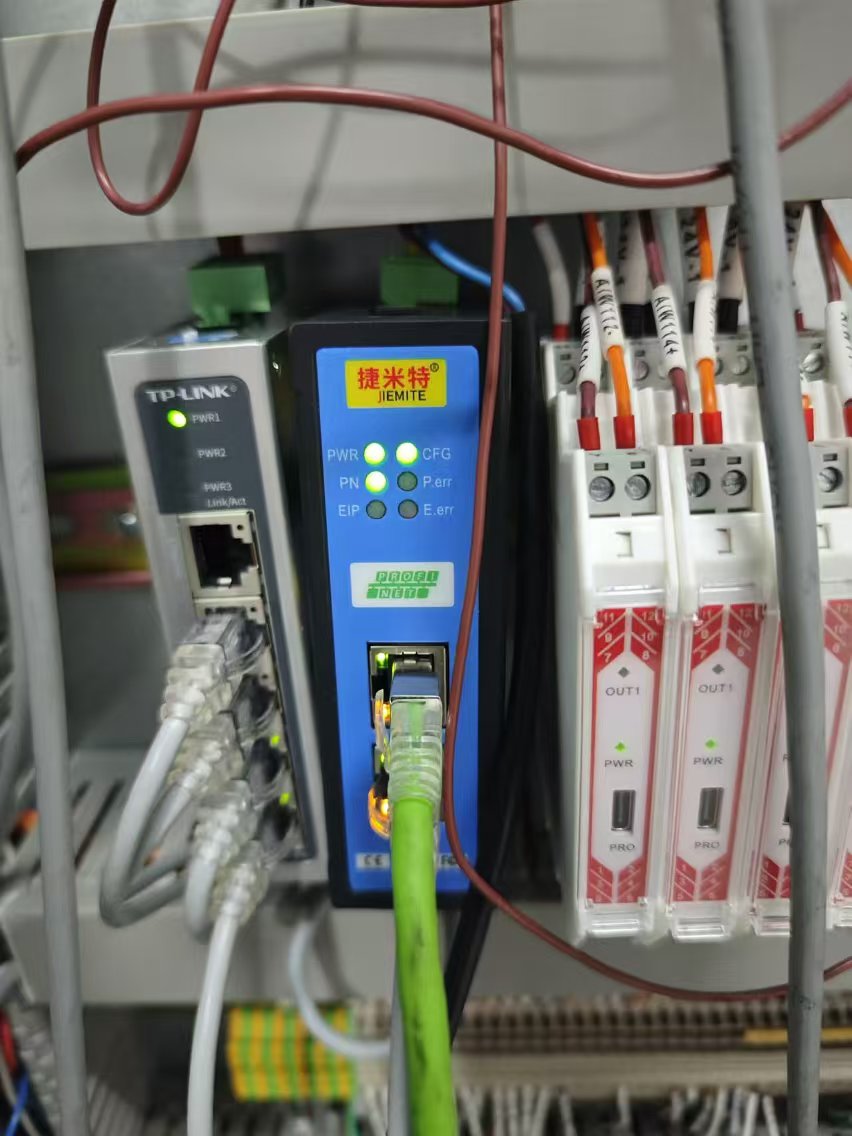

1. 硬件接线：网关 ProfiNet 网口使用屏蔽工业网线接入西门子 ProfiNet 总线；网关 CANopen 接线端子连接变频器 CAN 通讯接口，匹配总线终端电阻，降低工业现场电磁干扰。

2. 网关参数配置：使用配套配置软件，设置 CANopen 总线波特率、变频器从站地址，配置控制字、状态字、转速给定、实际转速、故障代码等 IO 映射关系；网关作为 ProfiNet 从站，配置对应输入输出数据区。

3. PLC 组态编程：在 TIA Portal 中导入网关 GSDML 描述文件，将该 ProfiNet 从站设备挂载至 PLC 总线网络，分配设备名称与 IO 地址，编写读写程序，下发启停、转速指令，采集变频器运行数据。

4. 整机联调测试：上电调试启停控制、多段速切换、故障报警上传等功能，优化通讯周期，检验通讯延迟、丢包情况，保障运动控制实时性，满足产线连续运行要求。

三、应用成效

1. ProfiNet 从站无缝接入现有网络：网关以标准 ProfiNet 从站形式接入西门子 PLC 系统，组态方式和常规 ProfiNet 设备保持一致，工程师上手快。

2. 原有设备利旧，节约项目成本：保留现有 CANopen 变频器，无需硬件更换，大幅降低设备采购、拆装调试费用，缩短项目工期。

3. 双向稳定通讯：网关实现 ProfiNet 与 CANopen 双向数据转换，指令下发、状态回传稳定，支持多台 CANopen 变频器组网接入，适配连续生产工况。

4. 标准化部署，便于批量复制：配套可视化配置软件，GSD 文件兼容主流西门子 ProfiNet PLC，方案可在包装机械、纺织设备、物流输送线等同类项目复用，降低后期运维难度。

四、案例总结

捷米特JM-PN-COP网关采用ProfiNet转CANopen架构，完美解决西门子 ProfiNet PLC 与 CANopen 变频器异构总线通讯难题。网关作为标准 ProfiNet 从站接入现有工业以太网，同时作为 CANopen 主站管理驱动设备，在保留现场原有硬件基础上快速完成系统集成，兼顾通讯实时性、稳定性与经济性，广泛适用于自动化成套装备、纺织印染、物料输送等驱动控制场景，是工业异构总线对接成熟可靠的解决方案。
