一、项目背景
在装备制造行业中，自动化成套设备、多轴搬运设备、精密传动生产线普遍搭载CANopen总线伺服电机，这类电机具备定位精度高、动态响应快、总线数据交互量大、抗车间电磁干扰能力强的核心优势，是装备制造高精度自动化生产的核心执行部件，主要完成物料精准输送、工件定位搬运、设备往复传动、精密工位调节等关键工艺。某专业装备制造企业的成套自动化生产设备，全程采用西门子PLC作为核心主控单元，依托Profinet工业以太网搭建标准化设备控制系统，统一完成设备逻辑联锁、多轴运动调度、设备运行监控与生产流程管控，是行业主流的自动化装备控制方案。现场多套核心驱动电机均为CANopen总线通讯型号，生产过程中需要与西门子PLC建立稳定双向通讯，实现电机远程使能、精准位置指令下发、运行速度动态调节，同时实时回传电机实际工位、运行转速、工作温度、负载电流及故障代码等核心数据，保障成套装备运行精度与生产稳定性。
装备制造成套设备对多轴同步性、通讯实时性、运行稳定性要求极高，而Profinet与CANopen是两套完全独立的工业总线体系，协议与硬件互不兼容，西门子Profinet PLC无法直接对接CANopen伺服电机，成为设备自动化联动的核心壁垒。若采用传统PLC扩展CANopen主站模块的改造方式，不仅硬件采购成本高，还需要专业技术人员编写适配程序、调试总线逻辑，开发周期长、后期维护难度大。尤为关键的是，装备设备多轴同步运行工况下，传统适配方案极易出现通讯延迟、数据丢包问题，直接导致电机定位偏差、多轴动作不同步，引发工件加工误差、设备卡顿甚至机械碰撞，严重影响装备生产精度与设备运行安全。为解决装备制造设备异构总线通讯难题，保障成套设备稳定、高精度运行，企业选用捷米特JM-PN-COP协议转换网关，搭建高效、稳定的总线数据交互通道，实现Profinet控制系统与CANopen伺服电机的无缝互通。
二、系统方案架构

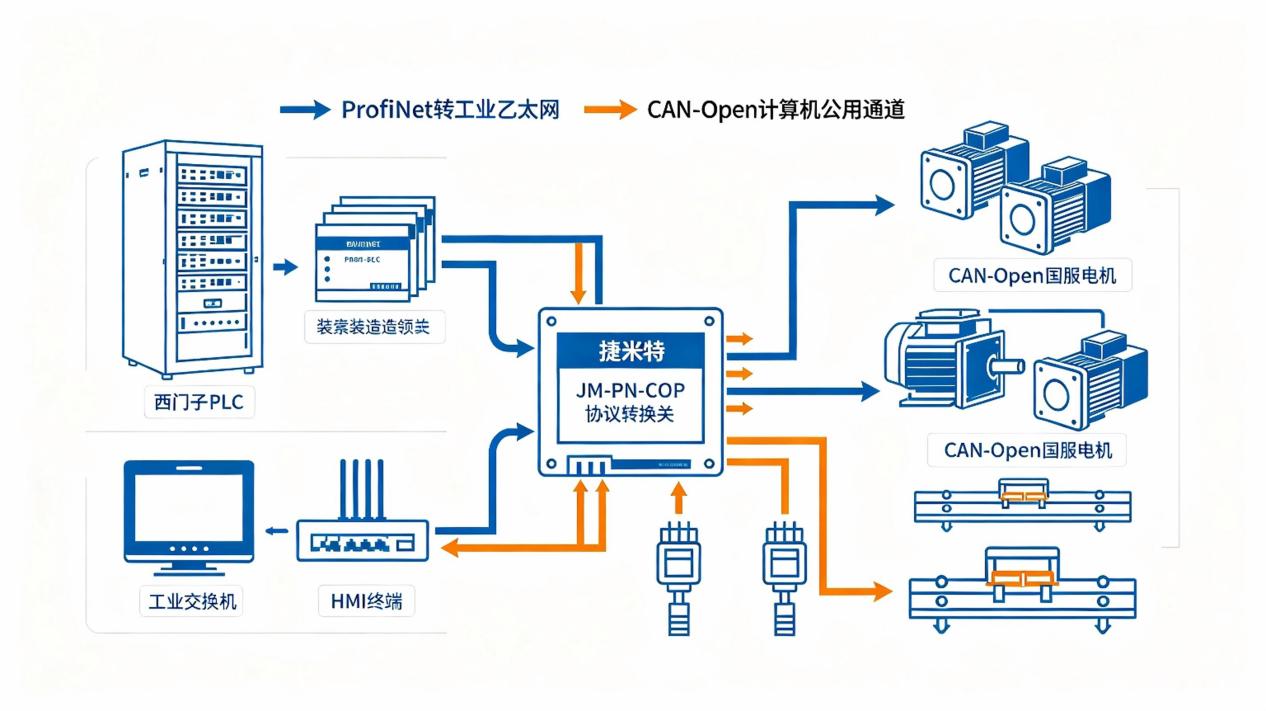

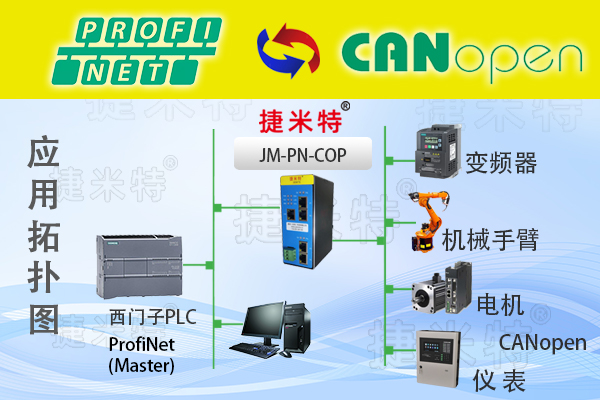

本方案以捷米特 JM-PN-COP Profinet 转 CANopen 网关作为总线转换核心，无需更换原有西门子 PLC 与 CANopen 电机硬件，即可实现两种总线之间双向数据传输，架构简洁，适配多台电机集中组网的应用场景。

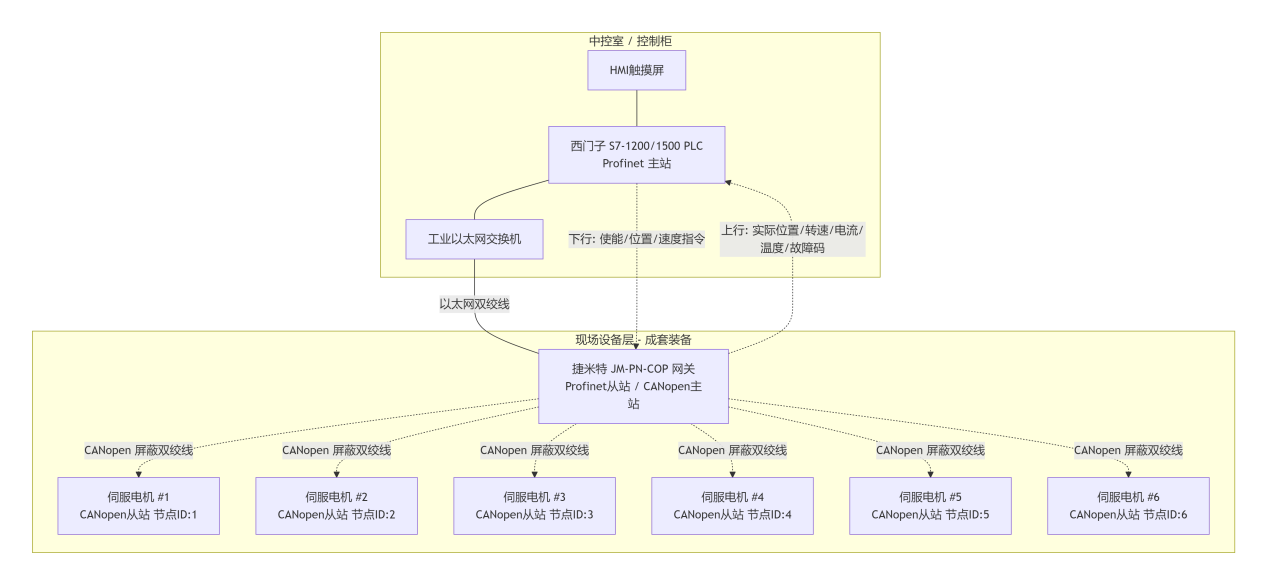

网关 Profinet 侧作为 IO 从站接入西门子 PLC 工业以太网，无缝融入现有 Profinet 自控系统；CANopen 侧作为 CANopen 主站，接入 CANopen 总线网络，挂载现场多台驱动电机。PLC 下发的运动控制指令、使能信号、速度位置参数，经 Profinet 总线传输至网关，网关完成协议解析与报文转换后转发给各台 CANopen 电机；同时网关周期性采集电机实际位置、运行转速、电流、故障状态等数据，转换为 Profinet 过程数据回传给 PLC。
整套系统采用工业总线手拉手布线方式，适配装备制造设备集成化、模块化的布线需求，有效简化设备内部布线结构，降低设备组装与后期检修难度。网关采用硬件化协议转换模式，独立完成所有总线协议解析、报文转换与数据处理工作，完全不占用西门子PLC运算资源，让PLC专注于成套设备的逻辑联锁、多轴运动同步调度等核心工艺控制，大幅提升整套装备的运行稳定性。设备采用工业级硬件设计，适配装备车间设备密集、电机频繁启停、电磁干扰复杂的恶劣工况，支持多台CANopen伺服电机同时组网通讯，完美满足成套自动化装备多轴协同、高精度同步运行的生产需求。
三、项目实施落地
本方案无需复杂高级编程，依靠 GSD 文件导入、EDS 文件配置、数据点位映射即可完成调试，大幅缩短现场实施周期，原有 PLC 控制逻辑、电机硬件回路均无需改动，降低改造风险。
现场实施阶段，在博途软件导入网关 GSD 文件，将网关添加至 Profinet 网络，建立 IO 过程数据通道。在网关配套配置工具中设置 CANopen 总线波特率，导入对应电机的 EDS 描述文件，分配各个电机的节点地址，完成控制字、状态字、位置速度参数的数据映射，配置完成后下载参数到网关。网关上电后自动扫描 CANopen 总线设备，循环执行指令下发与运行数据采集。
后期设备需要增加电机轴时，只需在网关配置软件新增 CANopen 节点，无需修改 PLC 核心程序，不需要停机即可完成设备接入，系统拓展性优异，便于后续设备工艺迭代升级。
四、应用效果与方案优势
系统调试完成投入使用后，装备成套设备总线通讯稳定可靠，Profinet与CANopen数据交互无延迟、无丢包，电机启停响应迅速、定位精准，多轴设备动作协同一致，彻底解决了以往设备运行卡顿、定位偏差、同步性差等行业常见问题。设备操作人员可通过配套HMI触摸屏，实时完成各伺服电机的参数调节、启停控制，随时查看电机负载、转速、温度等运行数据，实现成套装备工况可视化管控。当电机出现过载、过温、编码器故障等异常情况时，故障数据可实时上传PLC并触发声光报警，运维人员能够快速定位故障点位、及时检修，大幅缩短装备设备停机时长，有效保障装备生产线连续高效运转。
对比加装 PLC CANopen 主站模块的方案，网关硬件投入更低，调试门槛更低，独立完成协议转换，不占用 PLC 算力。工业级硬件抗干扰性能突出，在电机密集的车间工况中长期运行无通讯中断现象。故障点区分清晰，便于维护人员分别排查 Profinet 侧与 CANopen 侧问题，有效降低运维难度。
五、方案总结
捷米特JM-PN-COP Profinet转CANopen网关，精准解决了装备制造领域西门子Profinet PLC与CANopen伺服电机的异构总线通讯难题，为成套自动化装备的总线适配、设备升级改造提供了高可靠、高性价比的解决方案。该设备部署简单、无需复杂编程、兼容性极强，完美适配装备制造多轴同步、高精度控制、连续运行的核心工况需求，广泛适用于自动化成套设备、精密传动装备、智能搬运设备等各类装备制造场景，有效提升工业自动化装备的智能化、精密化运行水平，是装备制造行业老旧设备升级、新型成套设备总线适配的优选方案。
