一、项目背景

随着现代工业自动化装备不断升级，大量高端变频器普遍采用 CANopen 总线作为内部通讯接口，具备调速控制、运行状态回传、故障报警等丰富功能。某成套装备制造企业生产线，整套控制系统选用西门子 PLC 作为主控制器，系统以 Profinet 总线作为核心通讯网络，完成整线设备逻辑联锁、工艺调节与生产监控。现场多台大功率变频器均支持 CANopen 协议，需要和西门子 PLC 建立数据交互，实现远程启停、转速调节、电流电压读取、故障代码上报等功能。

Profinet与CANopen属于两套完全不同的工业总线体系，硬件接口、通讯协议互不兼容，PLC 无法直接访问 CANopen 总线的变频器。如果选择 PLC 加装第三方 CANopen 主站模块，不仅硬件采购成本高，还需要学习专用的总线配置方式，开发工作量大。项目产线设备数量较多，多台变频器同时交互，对通讯实时性、稳定性要求很高，一旦出现通讯卡顿或者丢包，会直接造成工艺波动，甚至引发设备保护停机。为低成本高效打通Profinet与CANopen之间的数据通道，项目采用捷米特JM-PN-COP协议转换网关，搭建可靠的异构总线通讯链路。

二、系统方案架构

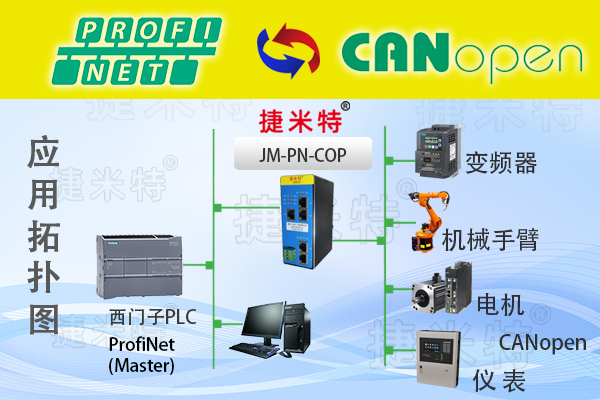

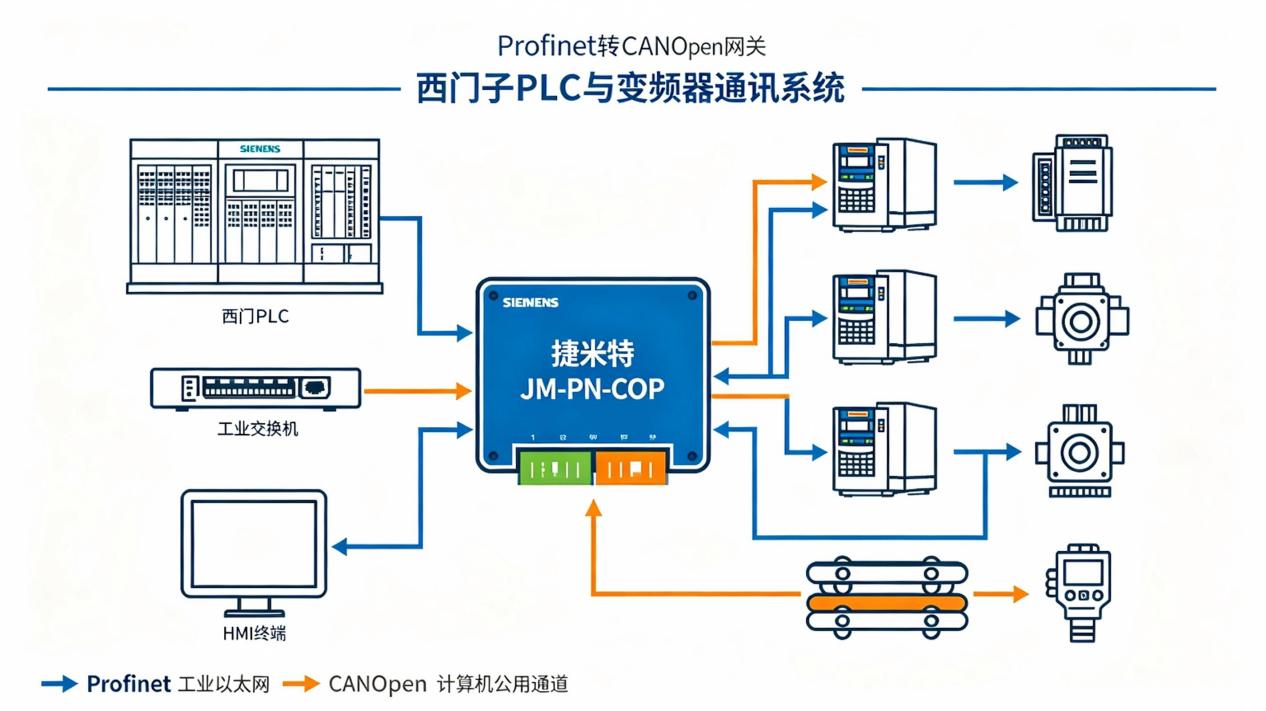

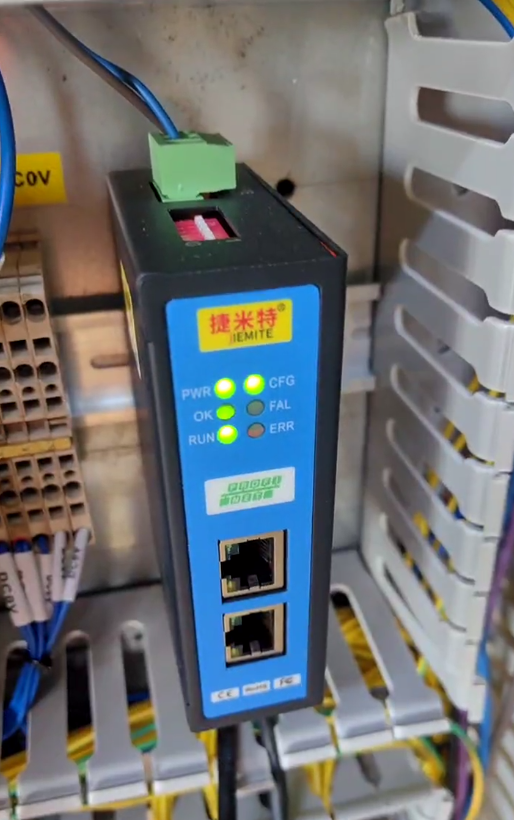

本方案以捷米特 JM-PN-COP Profinet与CANopen网关作为总线桥梁，无需替换现有 PLC 和变频器硬件，即可完成两种总线之间的数据双向交互，系统架构简洁清晰，适合多台变频器集中组网场景。

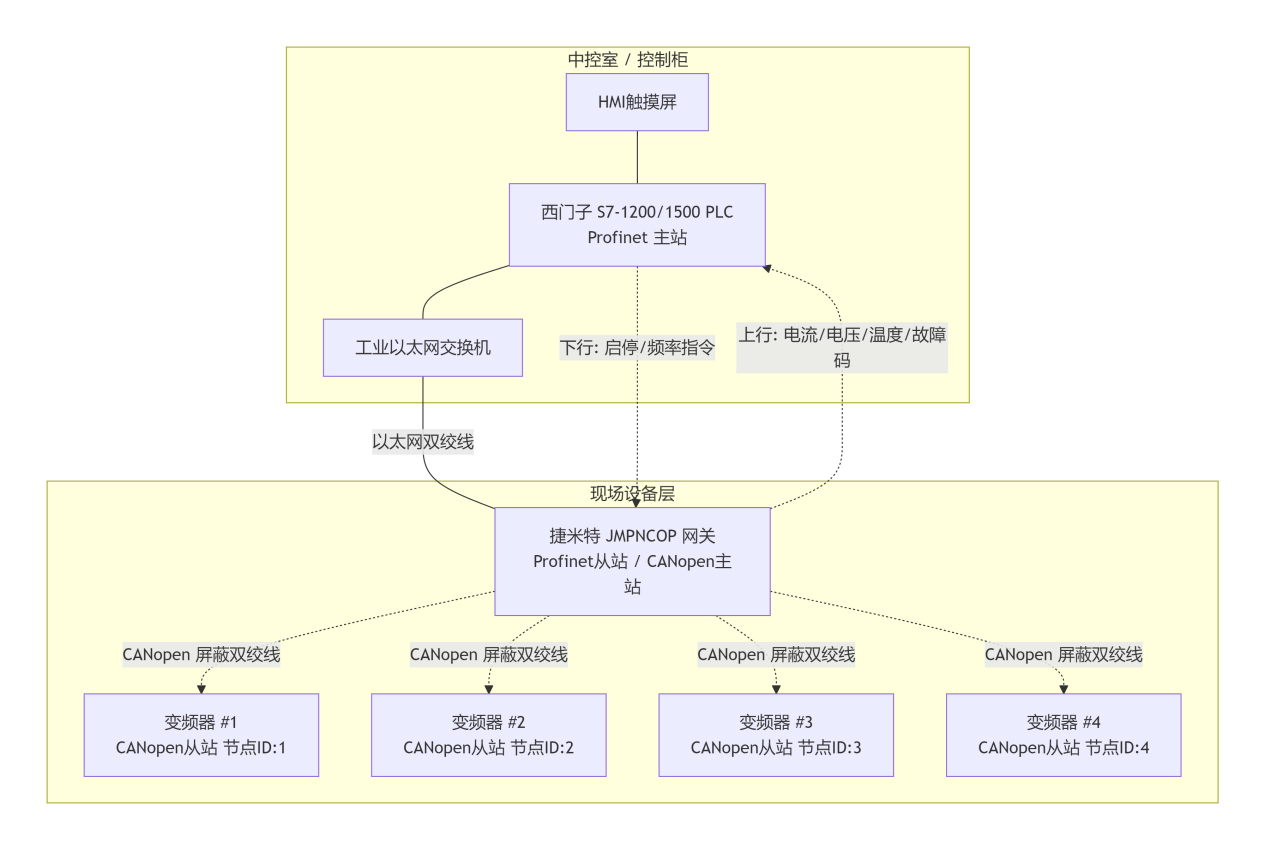

网关 Profinet 侧作为 Profinet IO 从站接入西门子PLC工业以太网，直接融入现有 Profinet 控制系统；CANopen 侧作为 CANopen 主站，接入 CANopen 总线网络，挂载多台变频器。PLC 下发的频率指令、启停控制信号，经由 Profinet 发送到网关，网关完成协议解析转换后转发给 CANopen 总线上的变频器；同时网关周期性采集变频器输出频率、运行电流、设备温度、故障字等实时数据，转换为 Profinet 过程数据回传给 PLC。

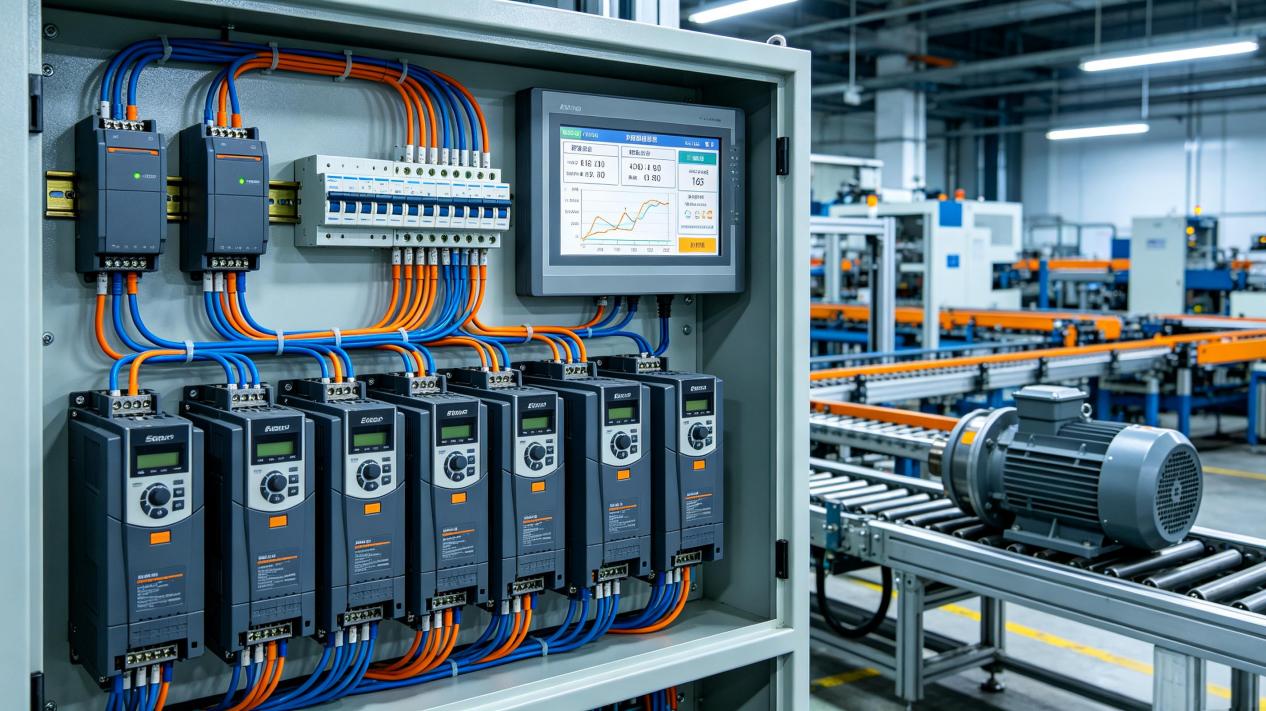

整套系统采用总线布线，多台变频器手拉手接入 CANopen 总线，减少布线工作量。网关硬件独立完成协议转换、报文处理，不会占用 PLC 的运算资源，保障 PLC 专注处理设备联锁与工艺逻辑。工业级硬件设计可以适应车间电机启停带来的强电磁干扰，满足设备长时间不间断连续运行的工况，能够同时管理多台 CANopen 从站变频器，满足产线规模化控制需求。

三、项目实施落地

该网关最大优势在于实施便捷，不需要复杂的高级编程，依靠总线组态映射即可完成通讯对接，大幅缩短现场调试周期。项目现场不需要对原有 PLC 控制逻辑、变频器控制回路做改动，降低改造风险。

实施过程中，在博途软件导入网关对应的 GSD 文件，把网关添加到 Profinet 网络当中，建立 IO 数据通道。在网关配置工具内完成 CANopen 总线参数设置，导入对应变频器的 EDS 描述文件，配置每一台变频器的节点地址，映射控制字、状态字以及各类过程数据。配置完成下载至网关，网关上电后自动完成 CANopen 总线设备扫描，周期性执行指令下发和数据采集。

后期产线新增变频器设备，只需要在网关配置软件添加对应 CANopen 节点，无需修改 PLC 内部控制程序，不需要停机，就可以完成设备接入，系统具备良好的可拓展性，便于后期产线工艺迭代改造。

四、应用效果与方案优势

系统调试投用之后，Profinet与CANopen总线之间通讯稳定，控制指令响应及时，变频器调速跟随效果好，运行参数、故障信息能够实时上传至 PLC。操作人员通过 HMI 触摸屏就可以完成变频器远程启停、转速设定，实时查看设备运行工况。当变频器发生过流、过热等故障，故障信息会第一时间上传，系统触发报警提示，实现故障快速定位处理，减少设备故障停机时间。

对比增加 PLC CANopen 主站模块方案，网关方案硬件投入更低，调试难度更小，不占用 PLC 资源。网关独立承担全部协议转换工作，抗干扰能力强，在车间电机设备密集环境下长期运行没有出现通讯中断现象。故障排查简单直观，维护人员可以快速区分 Profinet 侧与 CANopen 侧故障，降低运维难度。

五、方案总结

捷米特 JM-PN-COP Profinet与CANopen网关，很好解决了西门子Profinet PLC对接CANopen总线变频器的通讯难题，为 CANopen 设备接入 Profinet 控制系统提供高可靠的解决方案。方案部署简单，兼容性强，既适用于装备制造产线，也可广泛应用于物料输送、包装设备、起重机械等大量使用 CANopen 变频驱动的自动化场景，助力传统 CANopen 设备快速融入 Profinet 工业体系，是异构总线互联的高性价比选择。
