一、项目背景与行业现状

在智能制造产线升级、自动化设备改造项目中，多品牌控制系统混搭组网成为行业常态。各类老旧产线与新增工位改造过程中，往往保留原有西门子主控系统，新增高精度运动控制工位采用倍福PLC控制系统，形成双主控协同运行的架构模式。其中，西门子PLC主流采用ProfiNet工业以太网总线，具备通用性强、组态简单、适配整线流程管控的优势，主要负责整条产线的逻辑调度、设备联动、安全保护、数据上传MES系统等核心总控任务；而倍福PLC依托EtherCAT高速实时总线，具备微秒级响应、同步精度高、伺服运动控制能力强的特点，专门用于精密定位、高速分拣、多轴联动、视觉匹配等高精尖工艺环节。

由于ProfiNet与EtherCAT属于两套完全独立、互不兼容的工业以太网协议体系，两类PLC原生无法直接进行数据交互，形成严重的控制系统数据孤岛。项目改造前，现场采用上位机工控机软件中转的通讯方式，通过TCP协议双向转发数据。该方案存在明显短板，数据传输延迟波动大、同步精度低，无法满足高速运动设备的实时联动需求，且工控机长期运行易出现死机、卡顿、断连等故障，导致产线停机、节拍错乱、工艺报错等问题。同时双系统独立运行，设备状态无法同步、故障信息无法联动，运维排查难度大、生产成本高，严重制约产线自动化、精细化生产运营，亟需一套稳定、高效、低延迟的异构总线互通解决方案。

二、现场工况与核心改造需求

本项目为智能自动化装配产线升级改造项目，整线采用西门子S7-1500 PLC作为总控单元，基于ProfiNet总线完成全线设备启停控制、流程逻辑编排、安全联锁保护、生产数据统计上传。新增精密装配工位搭载倍福CX系列PLC，基于EtherCAT总线挂载多组伺服驱动器、高速IO模块、视觉检测设备与位移传感器，负责产品精密抓取、定位装配、误差校正等高精度工序。两套控制系统独立运行，无有效通讯链路。

本次改造核心需求为：在不替换原有PLC设备、不大规模修改原有程序、不新增冗余工控设备的前提下，打通ProfiNet与EtherCAT异构总线通讯壁垒。实现西门子主控PLC向倍福PLC下发启动、停止、复位、节拍同步、参数设定等控制指令；同时实现倍福PLC将伺服轴位置、运行速度、工位状态、工艺参数、故障报警、异常代码等实时数据上传至西门子PLC，完成双系统精准联动、数据互通、状态同步，保障整线生产节拍统一、工艺稳定、故障可追溯，提升产线自动化协同能力。

三、整体改造实施方案

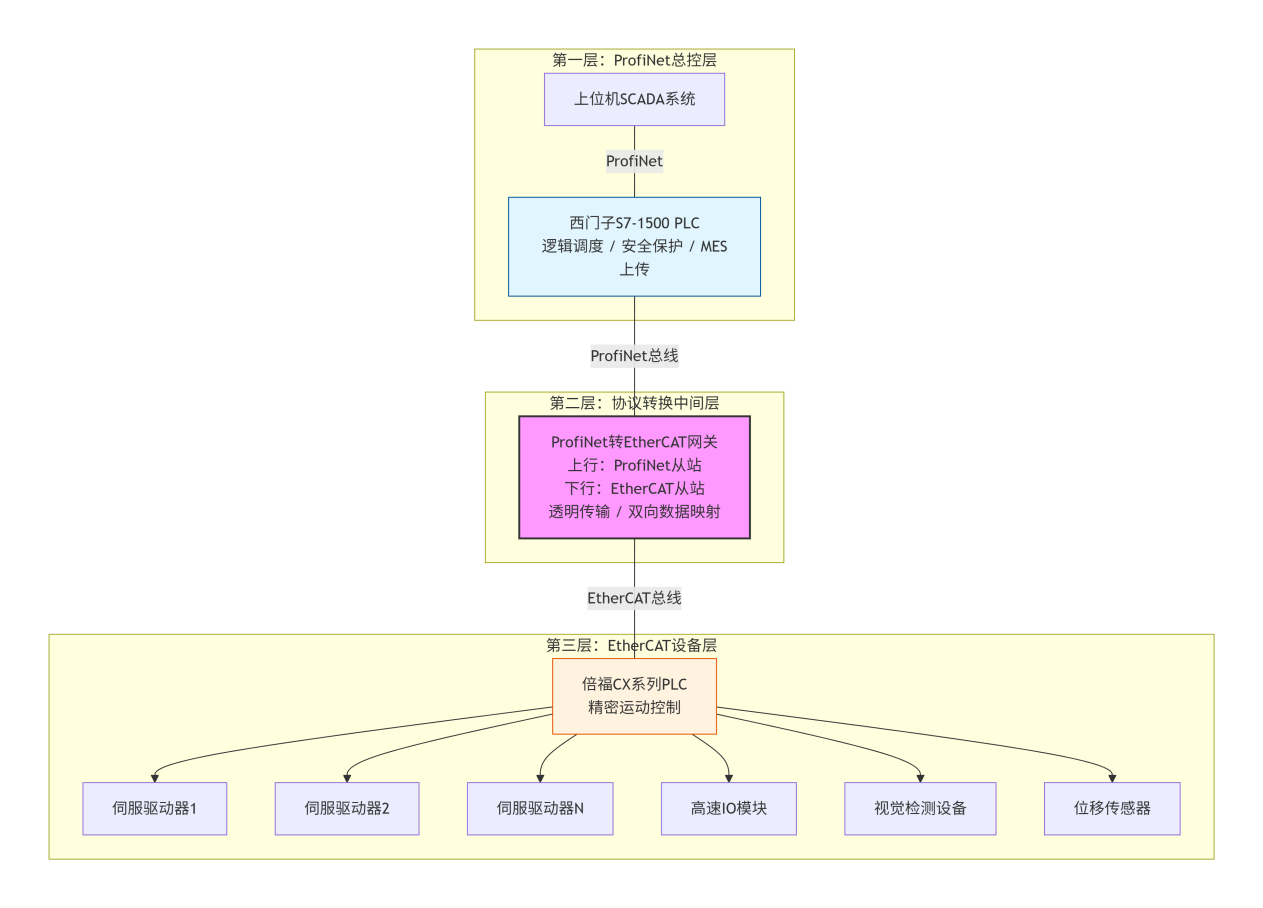

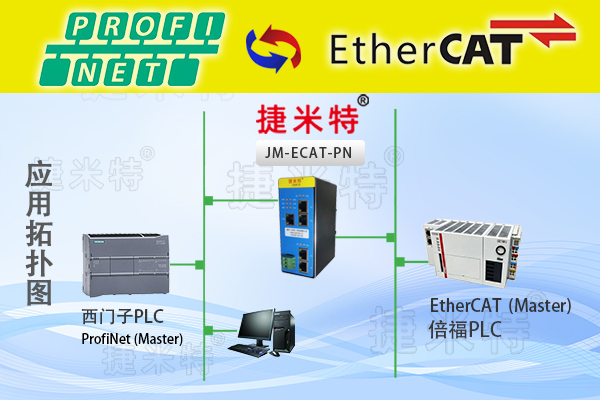

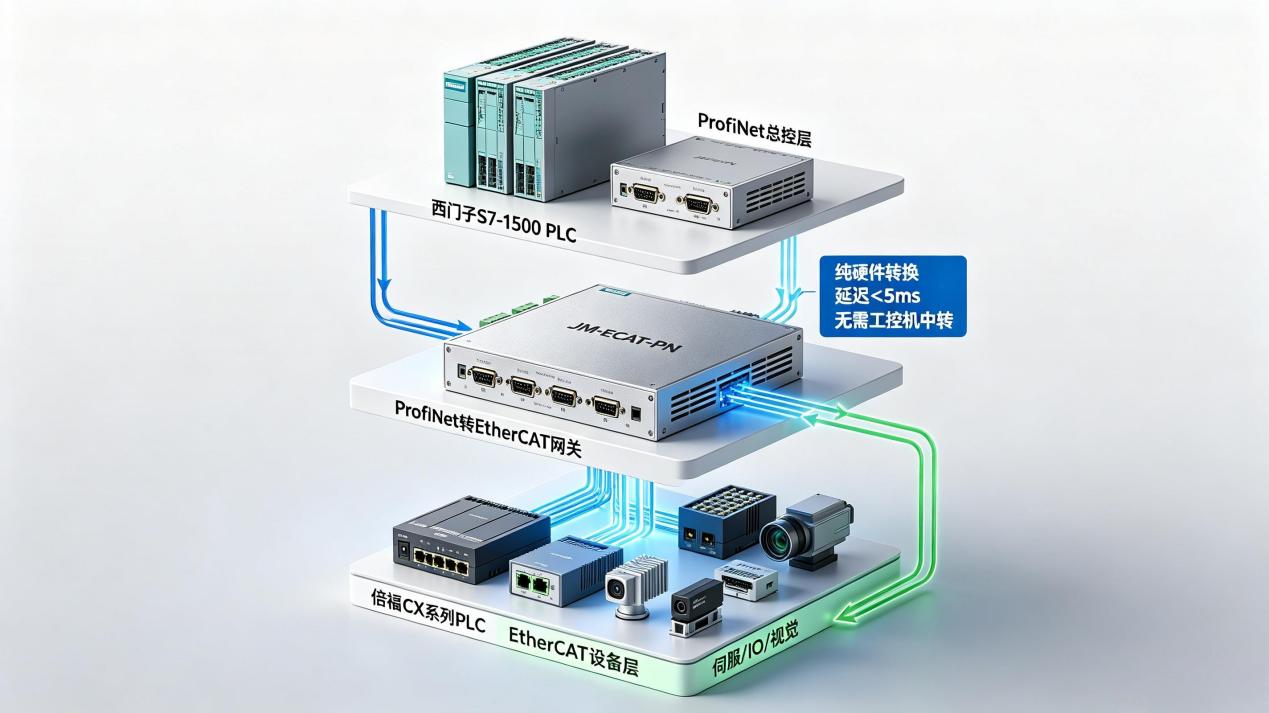

针对现场双PLC异构总线通讯难题，项目采用工业级ProfiNet转EtherCAT协议转换网关作为核心通讯枢纽，搭建“西门子ProfiNet总控层—协议转换中间层—倍福EtherCAT设备层”三级通讯架构，纯硬件协议转换，无需上位机中转，彻底解决数据延迟、通讯不稳定等问题。网关采用双总线独立硬件架构，互不干扰，保障双向数据高速稳定传输。

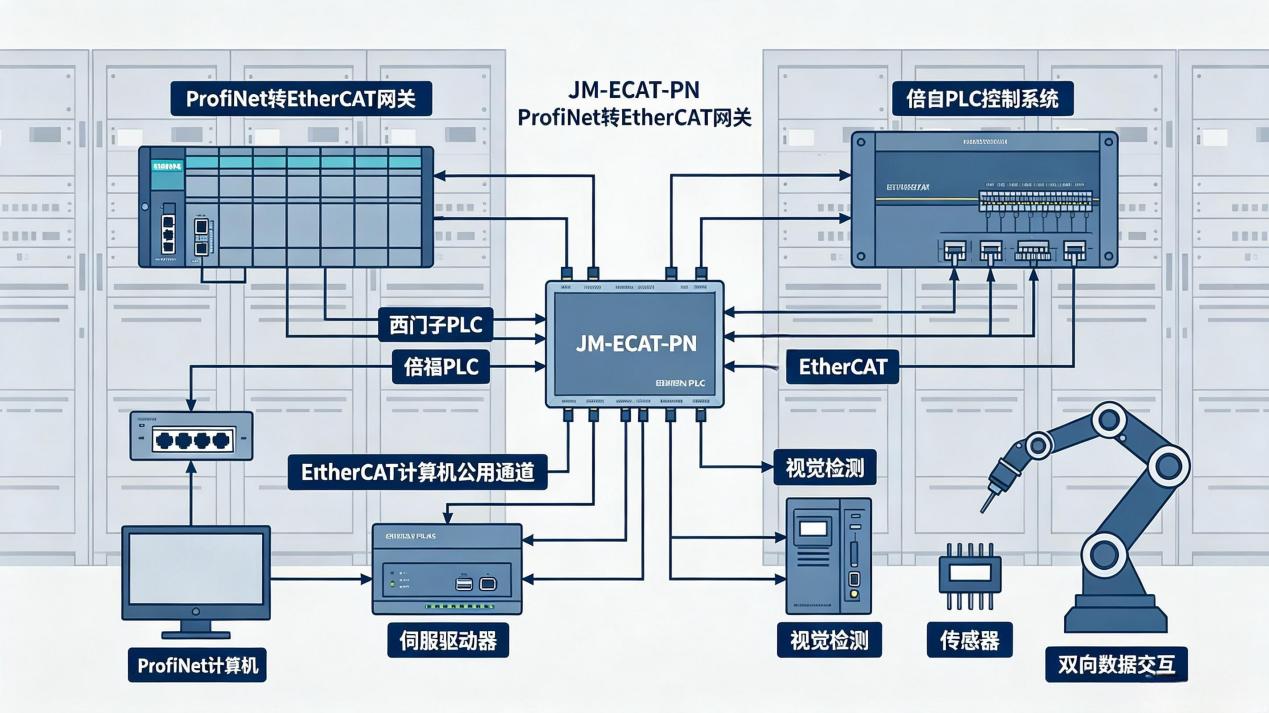

网关上行作为标准ProfiNet从站设备，可通过导入标准GSD文件快速接入西门子ProfiNet总线网络，完美适配原有PLC程序与上位SCADA组态，无需修改核心控制逻辑，接入便捷、兼容性极强。网关下行作为EtherCAT从站，无缝接入倍福EtherCAT总线系统，支持高速实时数据交互，精准匹配运动控制场景的高实时性需求。设备支持双向透明数据传输，可自由配置输入输出数据映射区域，灵活适配不同点位的指令交互与数据采集需求。

硬件设备采用工业级防护设计，具备电磁隔离、浪涌防护、抗干扰能力，可有效抵御车间伺服驱动器、变频器密集工作产生的强电磁干扰，适配车间高粉尘、不间断运行的恶劣工况，保障7×24小时稳定运行。调试阶段通过设备内置可视化网页界面，工程师可快速完成总线参数配置、点位映射、数据区间设定、故障阈值配置，组态简单高效，大幅缩短现场调试周期，减少产线停机改造时间。

四、核心功能落地与运行效果

系统正式投运后，成功实现西门子ProfiNet PLC与倍福EtherCAT PLC双向实时通讯，彻底破除双系统数据孤岛问题。总控西门子PLC可根据整线生产节拍，精准下发工位启动、暂停、复位、速度调节等指令，实时联动倍福精密运动工位；倍福PLC实时回传各伺服轴运行状态、精准位置数据、工艺执行情况、设备故障代码，中控系统可实时监控精密工位运行状态，实现全流程闭环管控。

相较于传统软件中转方案，硬件协议转换网关数据传输延迟大幅降低，同步精度显著提升，完全满足高速精密装配的工艺联动需求，彻底杜绝节拍错乱、工艺报错、设备误动作等问题。同时省去工控机中转环节，简化系统架构，减少设备故障节点，大幅降低系统宕机风险。双系统数据实时互通、状态同步、故障联动报警，让运维人员可快速定位故障点位、排查设备异常，有效降低运维难度与设备停机时长。

五、项目总结与行业应用价值

本次改造通过ProfiNet转EtherCAT工业协议网关，以低成本、高效率的方式解决了智能制造产线多品牌、多协议PLC异构通讯的行业痛点，最大化利旧原有设备，无需大规模硬件更换与程序重构，改造成本低、落地周期短、系统稳定性强。改造后整线设备协同精度、生产稳定性、自动化水平大幅提升，有效提升生产效率与产品良率，为企业实现降本增效。

该方案通用性极强，可广泛应用于智能装配、物流分拣、锂电设备、包装机械、自动化流水线等各类ProfiNet与EtherCAT总线混搭的工业场景，为新旧产线改造、多系统融合组网、高精度设备联动控制提供了成熟、可靠、可复制的标准化解决方案。
