一、项目背景与通讯痛点

某露天矿山加工厂区，中控调度大楼距离破碎站、筛分车间、原料堆料区多个现场作业点位距离 12.5km。各分散点位部署 PLC、远程 IO 模块，需要向中控回传设备启停状态、电机电流、料位检测信号，同时部分点位需要下发中控联锁控制指令。

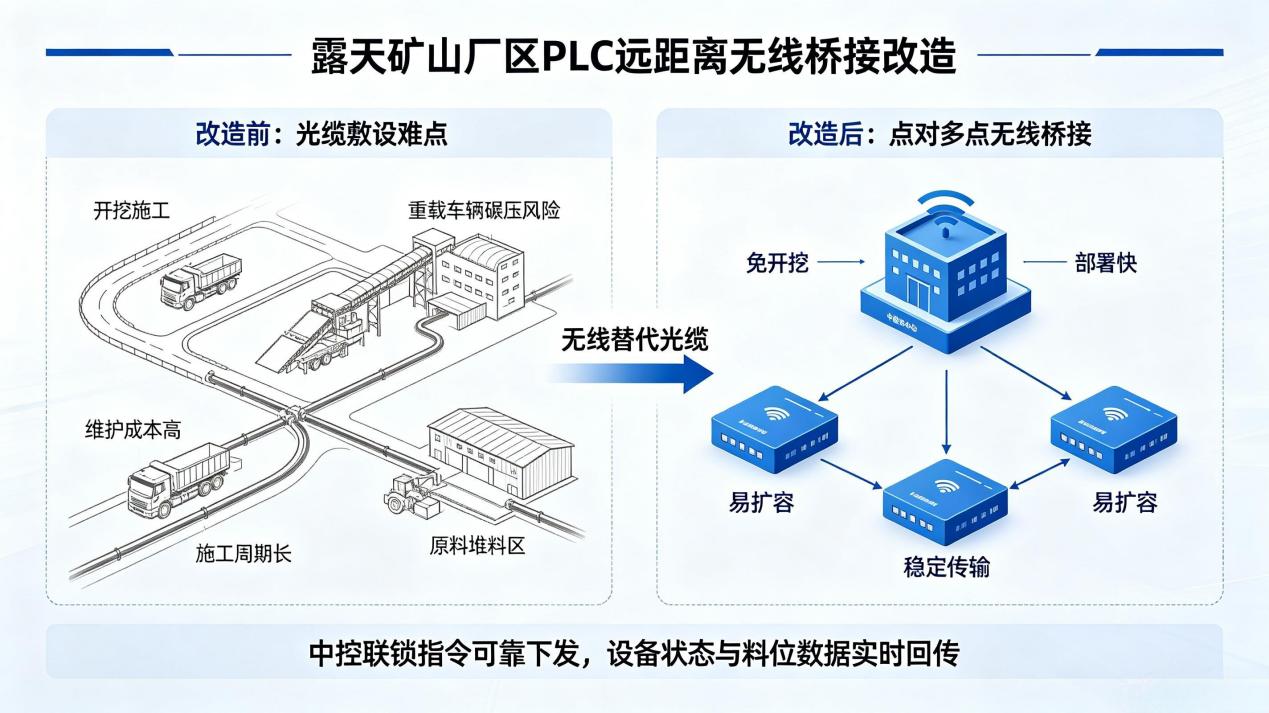

现场点位分布广、点位分散，如果敷设光缆，需要沿矿区道路开挖管沟，矿区大型重载车辆多，光缆极易被碾压破损，后期检修维护工作量大，矿山现场粉尘大、昼夜温差剧烈。普通民用无线设备抗干扰能力弱，矿区变频器、大功率电机干扰严重，容易出现报文丢包、通讯中断，直接影响设备联锁安全。项目要求：不大量开挖敷设光缆，实现中控和多个分散作业点点对多点工业以太网互通；兼顾控制信号可靠传输，设备适应矿山恶劣户外工况，部署简单方便后期新增站点。

二、现场应用工况与改造需求

1. 中控楼为中心点，破碎站、筛分车间、堆料区共 3 处远端点位，视距条件良好，距离中控 1~2.5km；

2. 无线链路承载 PLC 控制、远程 IO 联锁信号，工业报文低丢包低延迟；

3. 设备矿山户外露天安装，防尘、防雨、抗温差，支持抱杆安装、PoE 供电；

4. 点对多点组网，后期可方便扩充新的现场站点；

5. 原有 PLC 程序、中控组态系统不做修改，以太网透明透传。

三、系统整体解决方案

选用捷米特JMBRIDGEZR58工业无线网桥，中控楼制高点部署一台网桥作为中心A主站；破碎站、筛分车间、原料堆料区各部署一台网桥作为B从站，搭建点对多点无线桥接网络。

中控侧网桥接入机房交换机，对接中控PLC及上位SCADA系统；远端各个点位网桥网口接入本地 PLC、远程IO模块。网桥实现以太网完全透明透传，工业协议无需转换。设备IP65防护等级，抱杆固定安装，支持 PoE 供电；数码一键配对，5.8G 频段抵抗矿山大功率电气设备电磁干扰，双千兆网口保障工业数据吞吐。

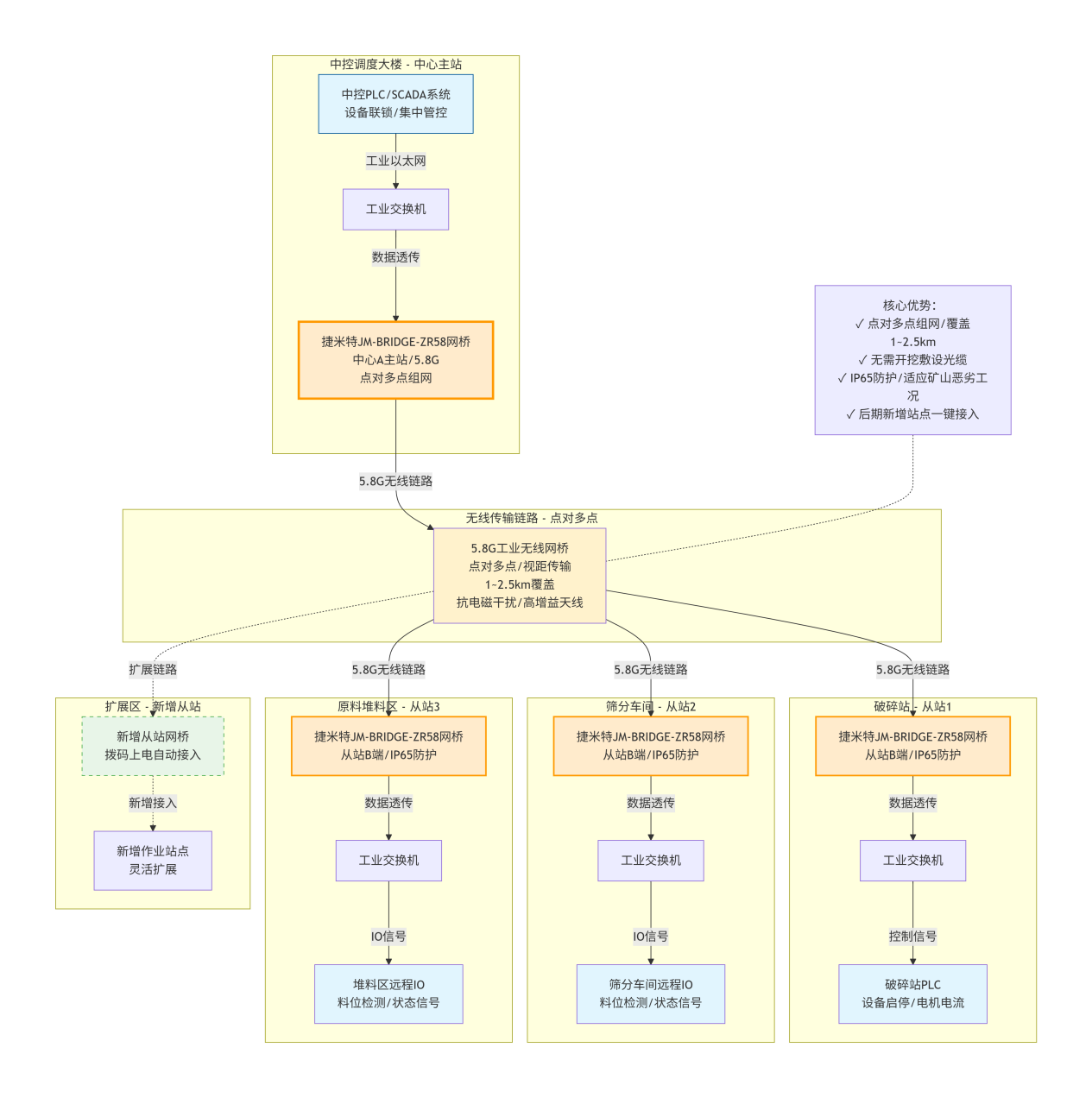

系统架构

四、现场调试与功能实现

中控主站网桥拨码切A模式，所有远端网桥拨码切B模式，全部上电，通过设备数码显示屏确认无线配对链路状态，完成链路后执行ping测试，确认链路低延迟、无丢包。调试完成接入原有网络，原有PLC逻辑、中控SCADA组态全部保留无需改动。

投运后实现效果：

1. 中控与破碎、筛分、堆料区多点位 PLC、远程 IO 双向稳定通讯，设备状态、料位数据实时上传，中控联锁指令可靠下发；

2. 省去矿区大规模开挖、光缆敷设，规避重载车辆压断光缆的故障风险；

3. IP65 防护，适应矿山粉尘、雨淋、昼夜大温差恶劣工况；

4. 后期新增作业站点，仅需增加一台从站网桥，拨码上电即可自动接入中心网络，扩容便捷。

五、项目应用成效与价值总结

本项目采用点对多点工业无线网桥，解决露天矿山厂区多分散作业点位远距离工业以太网互联难题。无线替代传统光缆，大幅降低施工与后期运维成本，保障矿山设备联锁控制的通讯可靠性。该方案可复制应用于砂石骨料厂区、露天料场、大型采石场等多分散工业站点远距离互联互通场景。
