一、项目背景与通讯痛点

某大型装备制造园区，生产主车间与室外原料仓储分区直线距离约 2.8km，主车间部署中央 PLC 控制系统，仓储区域部署多套远程 IO 及现场 PLC，需要双向传输生产调度指令、设备运行状态、仓储点位信号，同时需要传输现场高清监控视频数据流。

原计划敷设光纤实现跨楼宇通讯，但两地之间横跨厂区道路与绿化带，开挖地面、敷设光缆、管线防护施工审批流程复杂，施工周期长，物料及施工投入成本高；同时后期光缆被车辆、工程机械损伤概率高，故障排查修复繁琐。普通家用无线设备传输距离不足，抗干扰能力差，在厂区变频器、大功率电机电磁环境下容易出现丢包、卡顿，无法满足工业 PLC 控制实时性要求。 项目要求：不做破路开挖施工，实现两地工业以太网透明传输，同时兼顾控制信号与监控视频传输，设备可户外长期稳定运行，调试简单，后期便于扩容维护。

二、现场应用工况与改造需求

1. 主车间与仓储区视距可达，直线距离约 2.8 公里，户外露天安装，日晒雨淋、昼夜温差大；

2. 需要同时承载 PLC 工业控制报文以及多路网络摄像头视频数据流；

3. 以太网完全透明传输，不修改原有 PLC 程序、不改动现有网络组态；

4. 设备具备户外防水防尘能力，支持 PoE 供电，安装简单，支持后期点对多点扩容；

5. 通讯稳定，低丢包，满足工业控制业务可靠性。

三、系统整体解决方案

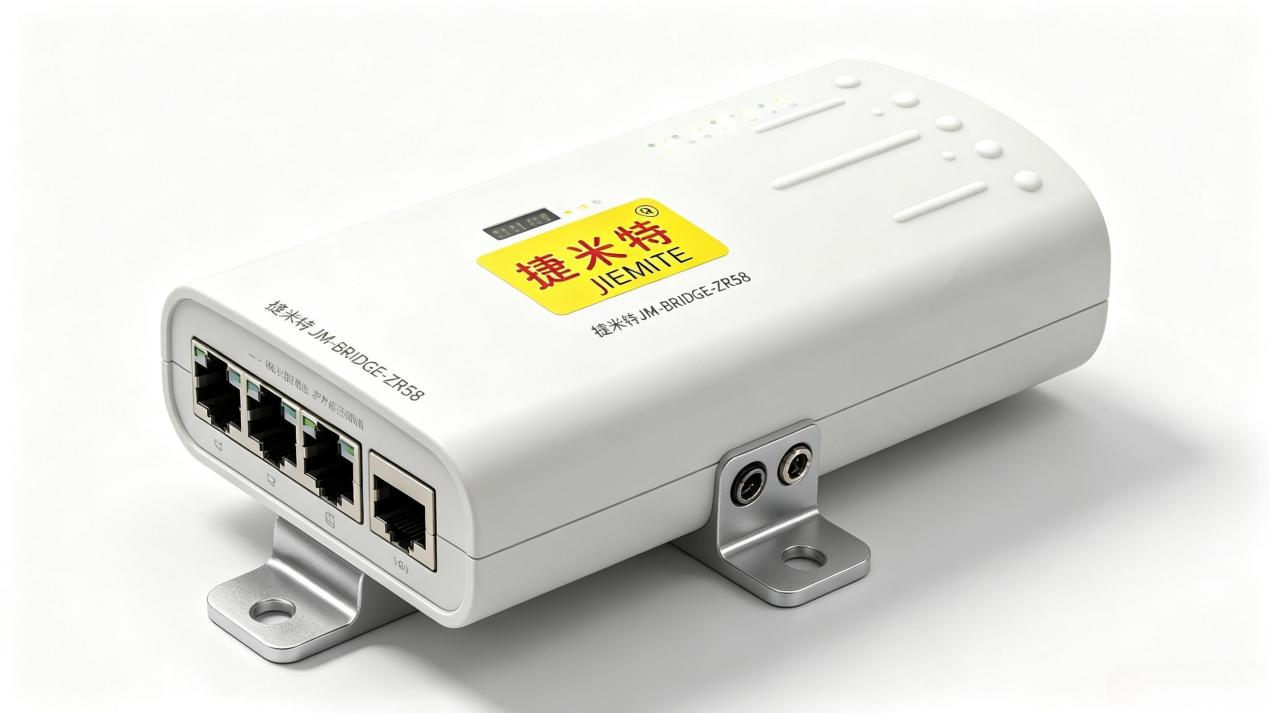

项目选用捷米特 JMBRIDGEZR58 5.8G工业无线网桥组建点对点无线链路。主车间楼顶部署一台网桥作为发射端，仓储区制高点部署另一台网桥作为接收端；两端通过千兆网口分别接入本地交换机，主车间交换机对接中控 PLC，仓储侧交换机对接现场 PLC、远程 IO 以及网络摄像头。网桥实现以太网完全透传，所有工业协议、视频数据流透明穿越无线链路，无需协议转换。

设备采用IP65户外防护，抱杆方式安装，支持 PoE 供电，利用设备数码显示一键配对，无需电脑复杂配置即可完成链路建立。5.8G 工作频段抗现场电磁干扰，内置高增益定向天线满足数公里传输，双千兆以太网口满足大带宽数据吞吐。

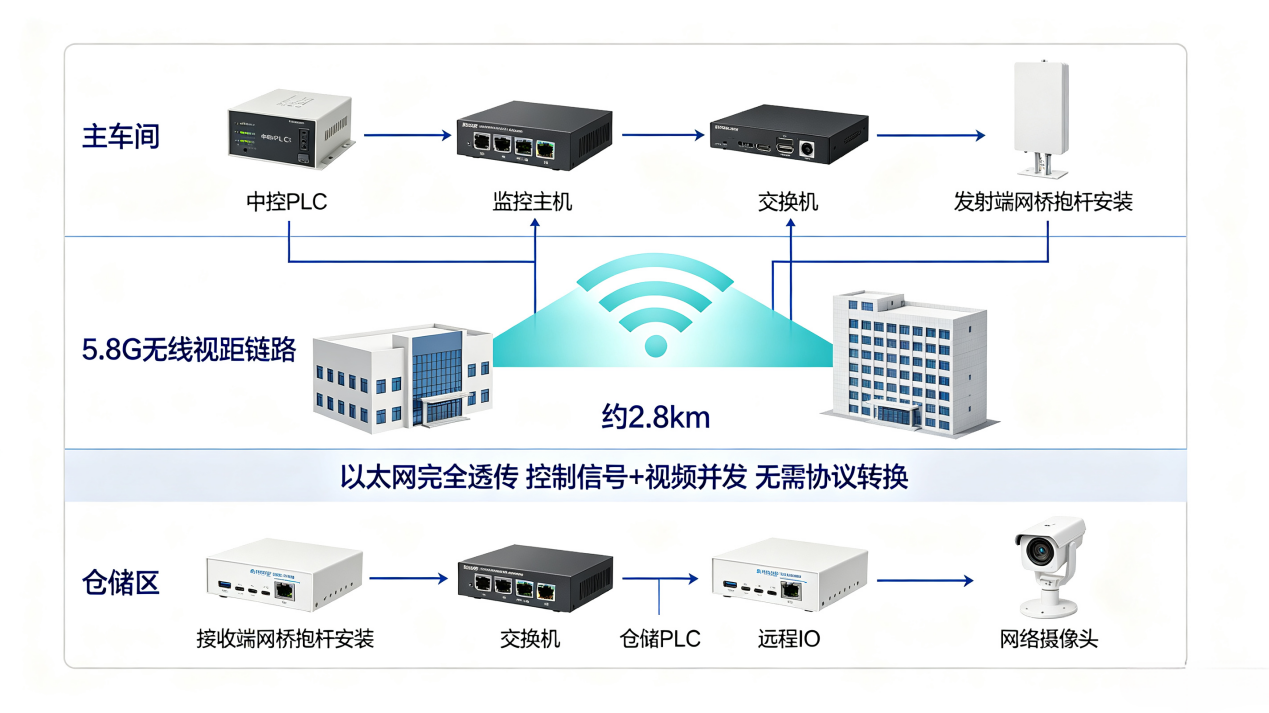

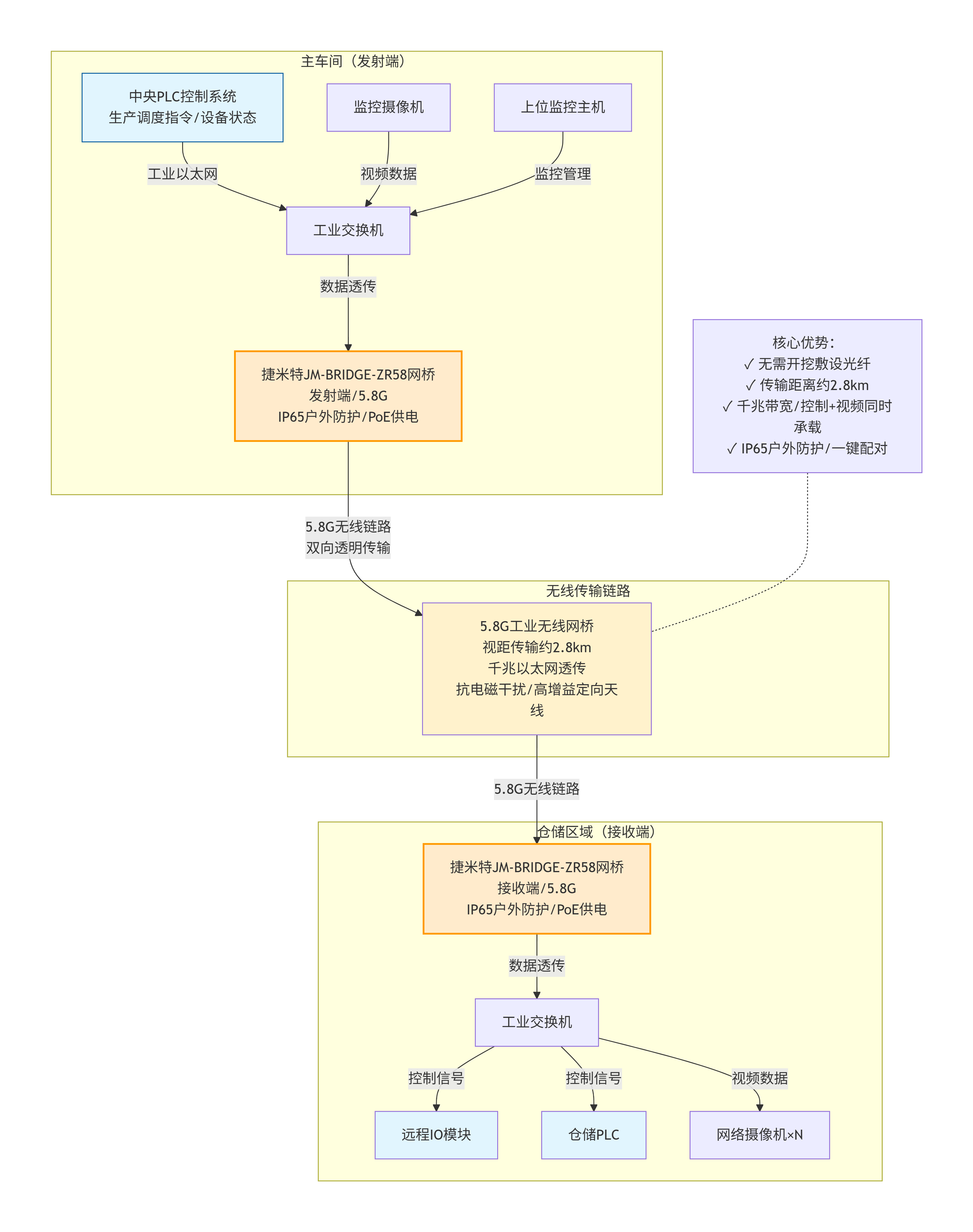

系统架构

四、现场调试与功能实现

将两台网桥拨码分别设置 A 端、B 端，上电自动配对，数码管显示链路状态，完成后做 ping 链路连通性测试，确认链路低延迟、无丢包。调试完成后接入原有网络，原有 PLC 程序、监控系统全部保持不变。

投运后实现效果：

1. 主车间与仓储区 PLC 双向通讯正常，控制指令、设备状态实时交互，满足生产联动逻辑；

2. 多路网络摄像头视频流畅传输，无卡顿花屏；

3. 整套无线链路替代光纤，无需开挖布线，大幅缩短项目工期，降低施工物料成本；

4. IP65 防护外壳适应户外日晒雨淋、温差变化，长期运行稳定，支持后期扩展为点对多点架构接入更多远端站点。

五、项目应用成效与价值总结

本项目利用工业无线网桥点对点远距离透传能力，替代传统光纤敷设方案，解决园区跨建筑远距离工业以太网互通难题。项目省去开挖、布线、光缆熔接工序，缩短建设周期，保护原有业务系统，控制信号和视频业务同时承载。方案可复制应用在装备制造、化工、产业园等多点位远距离互联场景。
