一、项目背景

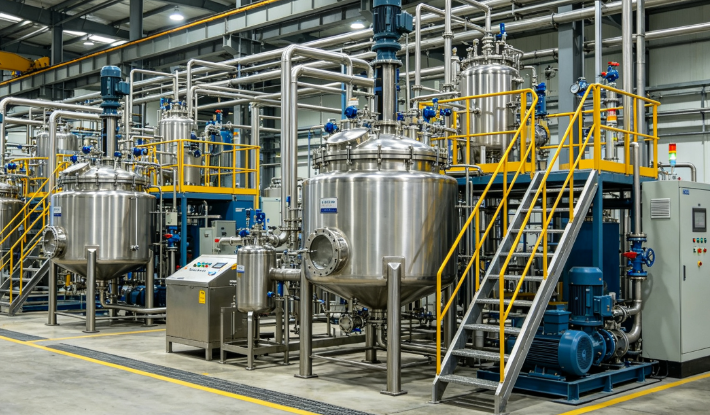

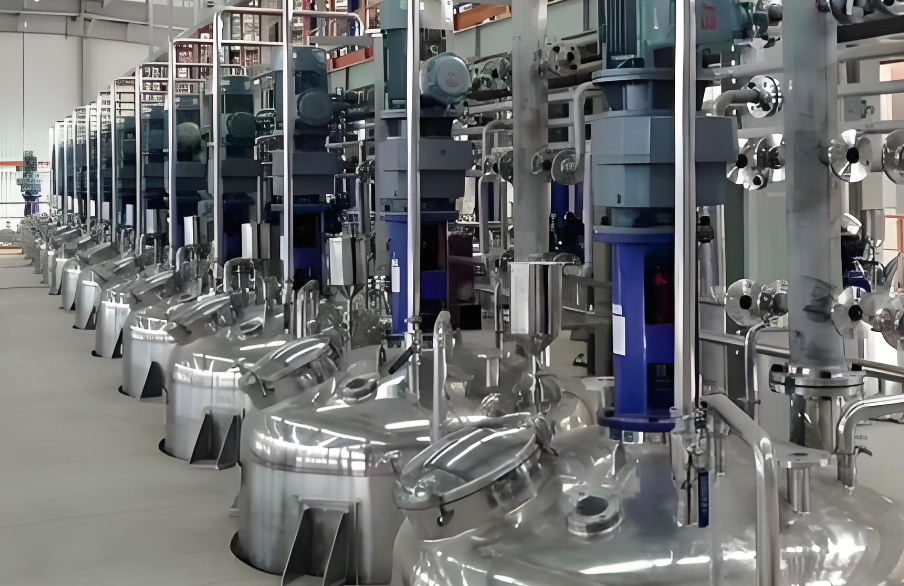

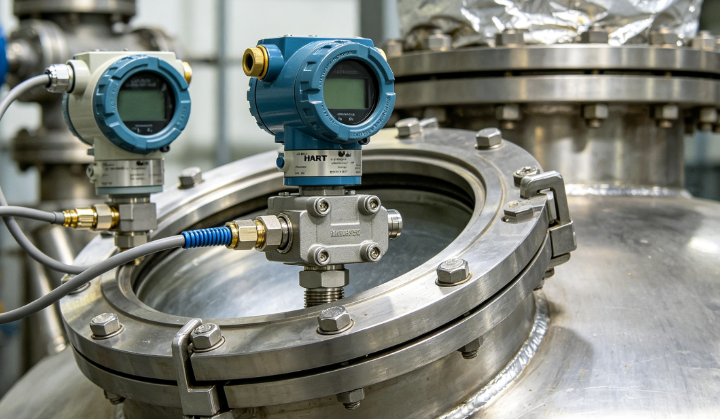

特种工业油墨大量应用于电路板、包装印刷行业，油墨生产会使用多种有机溶剂，反应釜属于密闭防爆生产单元，釜内压力、物料温度、物料粘度直接决定油墨成品品质，有机溶剂工况还存在易燃易爆风险。油墨车间多台密闭防爆反应釜配套二线制HART协议压力、温度、粘度变送器，实时监控釜内合成反应工况。车间原有防爆PLC控制系统仅支持Modbus RTU串口通讯，硬件不具备原生HART接入通道。项目建设初期，施工人员仅取用变送器4 20mA模拟量信号接入PLC模拟输入模块，只能读取基础测量数值。HART变送器内置的传感器漂移、探头污染、回路短路、仪表校准记录等数字化诊断信息全部无法上传车间监控平台。油墨生产属于危化品相关行业，安全生产管理要求完整留存仪表状态数据，模拟量采集模式无法留存仪表本体状态记录。一旦釜内变送器老化漂移没有被及时发现，会造成反应釜工艺失控，严重时存在超压安全隐患。反应釜全部布置在防爆生产区域，人员进入防爆区域作业需要履行严格审批流程，穿戴全套防静电防护装备，频繁进入现场抄表不仅耗费人力，还会提升防爆区域的安全管控压力。为解决多重现实痛点，特种油墨生产项目引入捷米特JM-RTU-HART工业协议转换网关，搭建完整可靠的HART仪表数字化采集链路。
二、改造方案设计

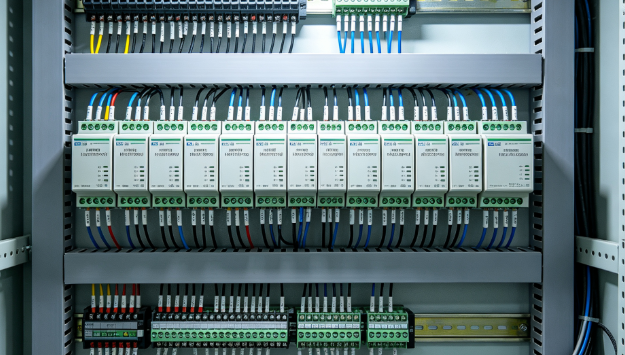

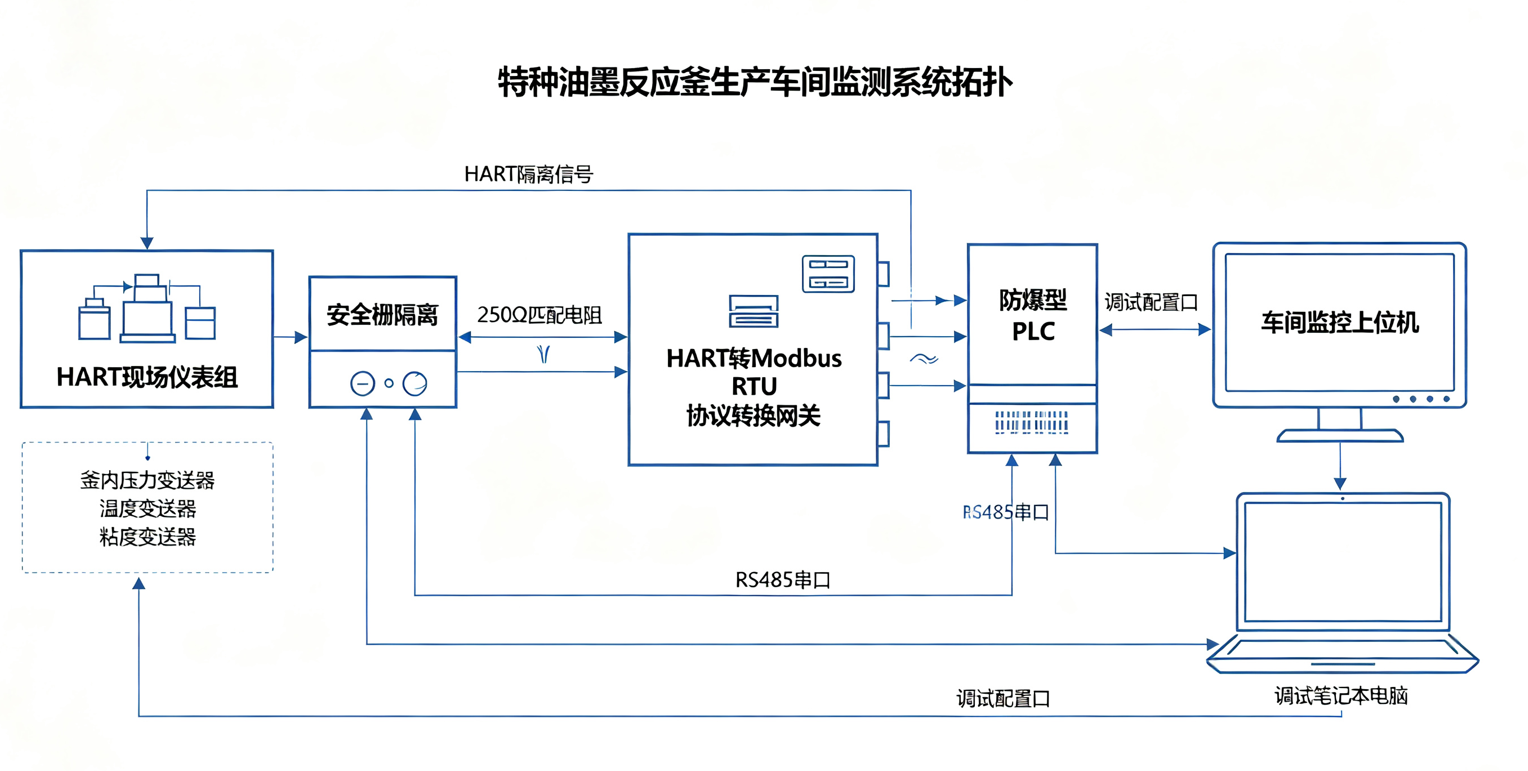

本项目采用捷米特HART转Modbus RTU协议转换网关作为现场采集的核心单元，网关统一安装在防爆车间外侧非防爆弱电控制柜内部，避免网关放置在危险防爆区。反应釜内部HART仪表信号通过隔离安全栅引出防爆区域接入网关HART总线回路。现场一共接入8台HART监测仪表，全部挂载至HART总线回路，整条总线配置一只250Ω匹配电阻，完成总线阻抗匹配，实现多台仪表总线组网。
油墨车间内部存在多台搅拌变频电源，会产生高频电磁干扰，全部HART通讯线缆选用屏蔽电缆，屏蔽层执行单端接地施工规范，最大限度降低电源带来的信号扰动。HART转Modbus RTU协议转换网关具备四路相互独立的HART回路端子，方案设计上将不同反应釜的仪表划分至不同回路，当某一条回路发生断线或者短路故障，其余回路下的仪表依旧可以保持正常数据采集，避免单点故障造成整套反应釜监测系统整体失效，提升危化品生产工序的系统容错能力。项目技术人员使用配套参数配置软件对捷米特HART转Modbus RTU协议转换网关进行完整参数配置，设置Modbus从站地址、仪表轮询间隔，扫描识别总线上所有HART设备，手动修改部分仪表非出厂默认的HART总线地址。网关将变送器回路电流、釜内压力、物料温度、粘度数据以及探头污染、故障诊断代码全部映射成为标准Modbus RTU保持寄存器，车间原有防爆PLC仅需要编写简单串口读取程序，即可获取全部仪表信息，不需要采购全新防爆PLC硬件，最大化保护工厂现有硬件投资。捷米特设备拥有 20℃~+80℃宽温工作区间，弱电控制柜环境条件稳定，设备可以长期不间断运行。
三、现场实施与调试
防爆区域布线严格遵守化工防爆电气施工规范，信号通过安全栅隔离，严禁非防爆设备直接进入生产车间。调试阶段，工程师逐一对寄存器输出数据和仪表本地显示屏的数值进行比对校验，保障采集数据的精准可靠。针对部分进口粘度变送器，开启自定义指令模式读取探头污染百分比这类非标变量。调试过程中利用网关面板状态指示灯快速排查总线接线、通讯故障，大幅压缩现场调试工期。整套改造工程不需要拆除原有HART变送器，完全基于现场在用仪表完成数字化升级。调试后期模拟线路短路、探头污染故障，验证监控平台可以正常接收HART告警信号，完善安全预警逻辑。
四、运行效果与项目小结
系统正式投运之后，油墨车间中控上位机可以实时查看各个反应釜压力、温度、物料粘度工艺参数，同时实时接收探头污染、传感器漂移、线路故障的告警信号。一旦仪表出现异常，系统立刻弹窗提醒运维人员，可以在反应釜出现工艺异常、安全风险之前开展仪表维护更换。全部HART仪表的状态数据跟随工艺参数同步存储数据库，完整满足危化品油墨生产的安全生产记录留存规范。捷米特HART转Modbus RTU协议转换网关稳定完成HART仪表到Modbus RTU系统的数据转换，帮助特种油墨反应釜车间补齐数字化管控短板，既保障油墨成品品质，又强化危化品车间安全生产监测能力。
