一、 项目痛点：协议孤岛下的“光储脱节”

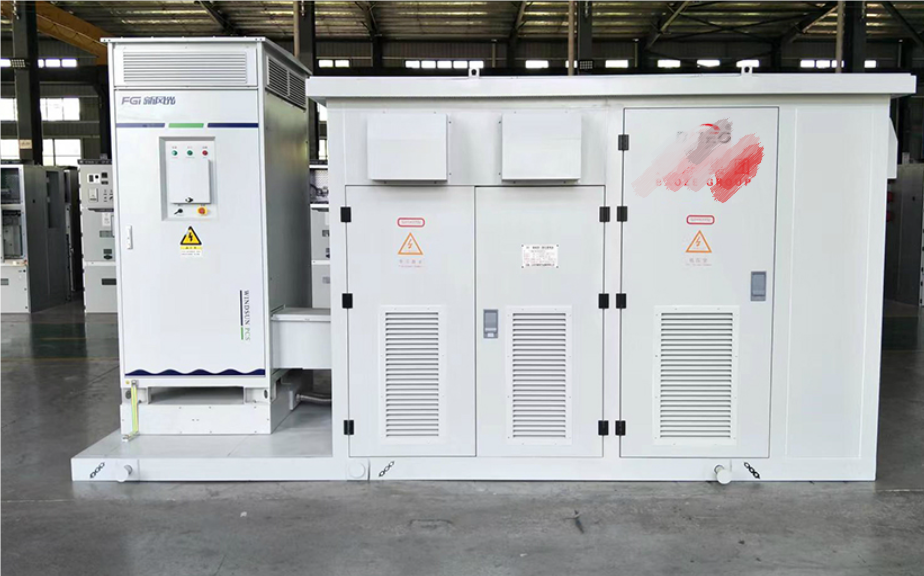

某大型工商业光储一体化项目，其光伏阵列通过多台组串式逆变器发电，储能系统则由储能变流器（PCS）和电池包构成。项目运行后，面临以下严峻挑战：

1.  数据不通：光伏逆变器通过Modbus TCP协议上传发电数据（直流电压、交流功率、日发电量等），而储能系统的控制器（如西门子S7-1500PLC）通过profinet网络接收调度指令并进行充放电管理。两者协议不同，无法直接对话。

2.  协同失控：由于无法获取光伏的实时发电功率，储能系统只能依赖简单的时间策略（如谷充峰放）进行工作，无法实现基于当前发电功率的精准“平滑输出”或“削峰填谷”。例如，当云层飘过，光伏功率骤降时，储能系统无法瞬时补偿功率缺额，导致电网入口功率波动。

3.  能效损失：缺乏协同意味着无法最大化自发自用率，也无法在最经济的时刻进行充放电操作，系统整体投资回报率大打折扣。

4.  运维复杂：运维人员需要分别登录逆变器监控平台和储能管理系统，数据交叉分析困难，故障定位耗时费力。

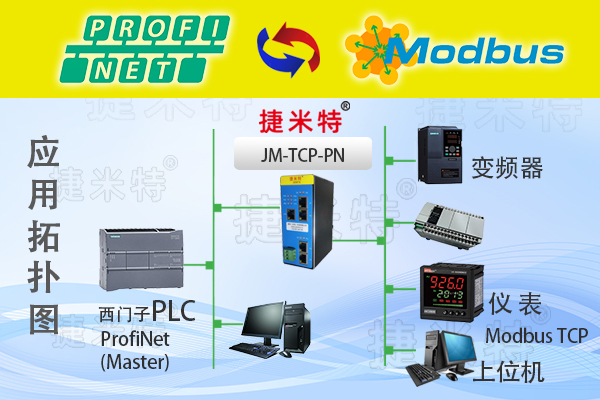

二、 解决方案：捷米特JM-PN-TCP协议转换网关

为解决上述痛点，我们引入了捷米特JM-PN-TCP协议转换网关。这款产品不仅是一个工业网关，更是一个集成了数据采集器和边缘计算网关能力的智能网关。

网关功能简介：

   双向协议转换：核心功能是实现profinet与Modbus TCP之间的双向、透明传输。它在profinet侧作为IO设备，在Modbus TCP侧作为主站或从站。

   多主站采集：作为一款强大的数据采集器，它可以同时主动访问多个光伏逆变器（Modbus TCP从站），将分散的数据集中采集并整合。

   数据映射与预处理：网关内部提供灵活的配置界面，可将Modbus TCP的寄存器地址（如逆变器的输出功率寄存器）与profinet IO模块的输入/输出字节进行精确映射。同时，作为边缘计算网关，它可对采集的数据进行初步处理，如求平均值、极值判断、单位换算等，减轻核心PLC的负担。

   高实时性与可靠性：专为工业环境设计，确保数据传输的实时性和稳定性，满足光储系统对控制响应的苛刻要求。

三、 实施过程与清晰的系统拓扑

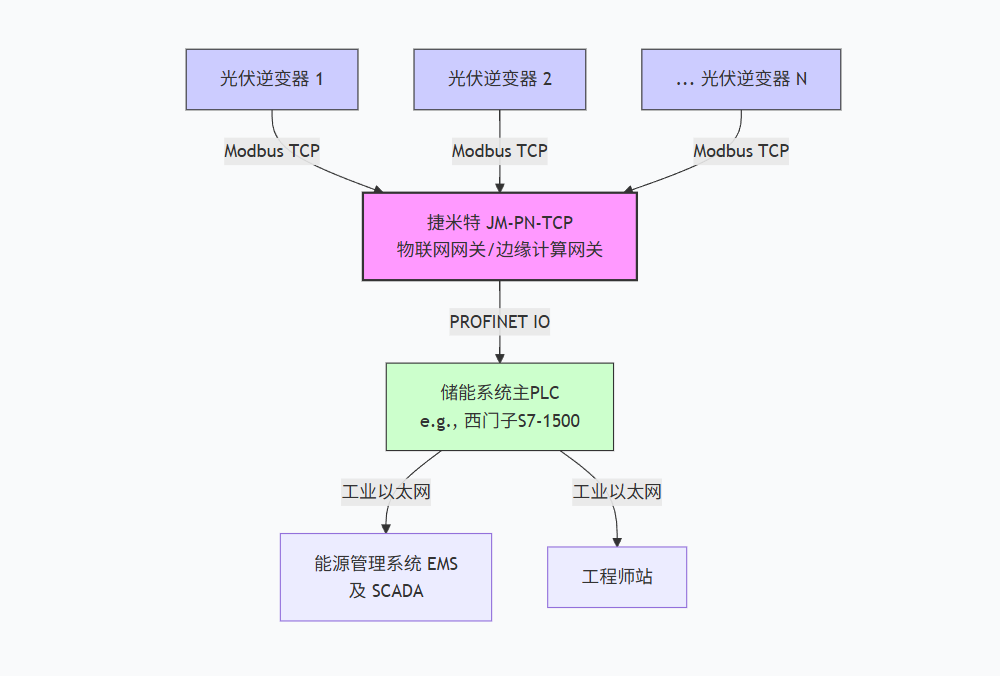

1. 硬件连接与拓扑重构

2. 软件配置与策略优化

   西门子PLC侧：在TIA Portal中导入网关的GSDML文件，将其作为标准的profinet设备添加，并分配特定的输入/输出数据区（例如，128字节输入用于接收逆变器数据，64字节输出用于发送控制指令）。

   网关侧：

       网络配置：设置网关的IP地址，并配置Modbus TCP主站任务，设定需要轮询的各个逆变器的IP地址、端口号及通信周期。

       数据映射：在捷米特配置软件中，建立映射表。例如：

           将`逆变器1.输出有功功率`（Modbus地址：30001）映射到PLC的`ID100`（2个字节）。

           将`逆变器2.日发电量`（Modbus地址：30013）映射到PLC的`ID102`（4个字节）。

           将PLC发出的`充放电功率指令`（QB0-QB1）映射到`PCS.功率设定值`（Modbus地址：40001）。

   EMS/PLC逻辑优化：在储能系统的控制逻辑中，编写新的算法。PLC now可以实时读取来自网关的光伏总发电功率`P_pv`、电网入口功率`P_grid`。基于此，可以实现：

       平滑输出：控制目标为 `P_grid = P_set`（固定值或缓慢变化），则储能充放电功率 `P_ess = P_pv - P_grid`。当`P_pv`增大时，`P_ess`自动增大充电功率；当`P_pv`减小时，`P_ess`自动放电补充。

       削峰填谷：在电价峰值时段，确保 `P_grid ≤ P_max`（限值），若`P_pv`不足，则`P_ess`放电以满足负荷需求。

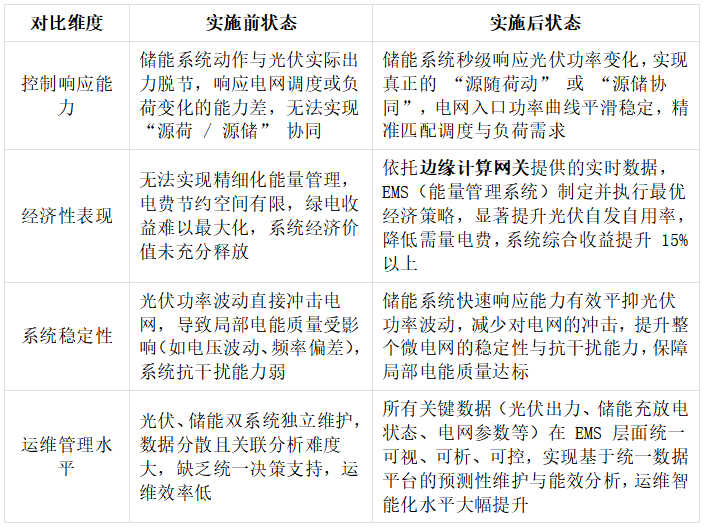

四、 应用效果与实施前后对比

五、 行业推广与前景展望

捷米特JM-PN-TCP网关所代表的物联网网关解决方案，其价值在能源、工业互联网等领域正急剧放大。我们重点推荐以下主流且高速发展的行业：

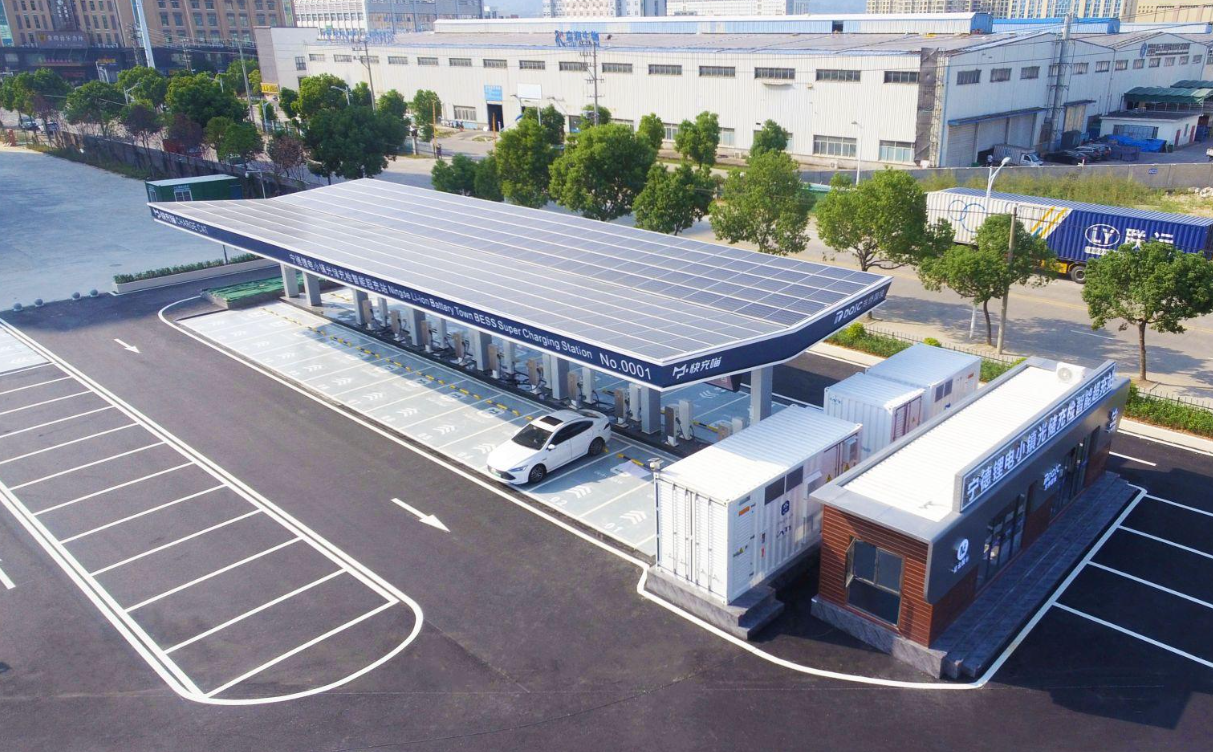

1.  新能源汽车换电站/充电桩：站内充电桩（Modbus TCP/OPC UA）、电池仓（profinet/EtherCAT）、机器人（特定协议）需要无缝协同。工业网关是实现快速、安全换电和智能充电调度的通讯基础。

2.  氢能制储加一体化站：电解槽、压缩机、加氢机等设备来自不同供应商，协议各异。智能网关 是构建站控系统，实现“绿电制绿氢”闭环控制的关键部件。

3.  数据中心能源管理：数据中心的高压直流、UPS、精密空调、柴发等子系统协议不一。通过数据采集器和边缘计算网关可实现基础设施的全面联动与能效优化（PUE降低）。

4.  高端装备制造（如半导体、激光）：生产设备与厂务能源系统（空压、冰水）需联动。网关能打通信息层，实现“工艺用电”与“保障用电”的智能匹配，降低生产能耗。

六、 总结

在能源革命与数字化革命交汇的时代，数据的畅通是实现智能化的前提。本项目成功验证了，捷米特JM-PN-TCP这类专业的工业网关，在光储融合等复杂能源场景中，扮演着不可或缺的“神经中枢”角色。它超越了简单的协议转换，集物联网网关的连接能力、数据采集器的汇聚能力、边缘计算网关的预处理能力于一身，将Modbus TCP的“信息世界”与profinet的“控制世界”深度融合。

它不仅是打通协议壁垒的“翻译官”，更是优化系统控制的“赋能者”。随着新能源、智能制造等战略新兴产业的蓬勃发展，这种能够快速部署、赋能系统级智能的智能网关 解决方案，必将成为构建未来高效、可靠、绿色能源与工业系统的标准配置，为全球的数字化转型提供坚实的数据底座。

《具体内容配置过程及其他相关咨询请与武工留言交流》
