一、案例背景与项目痛点

案例背景：

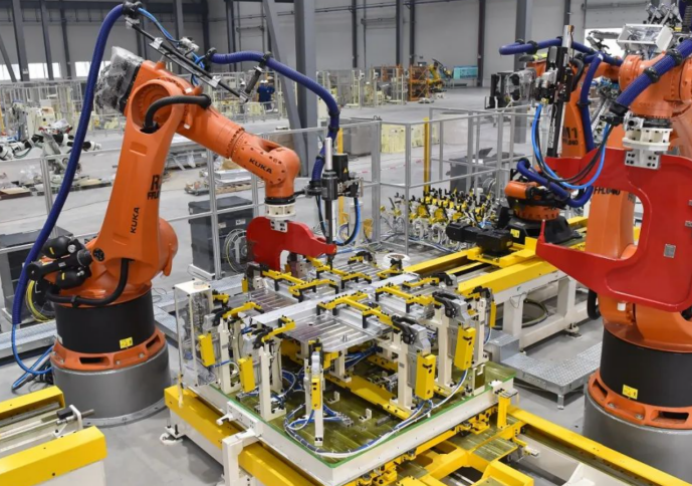

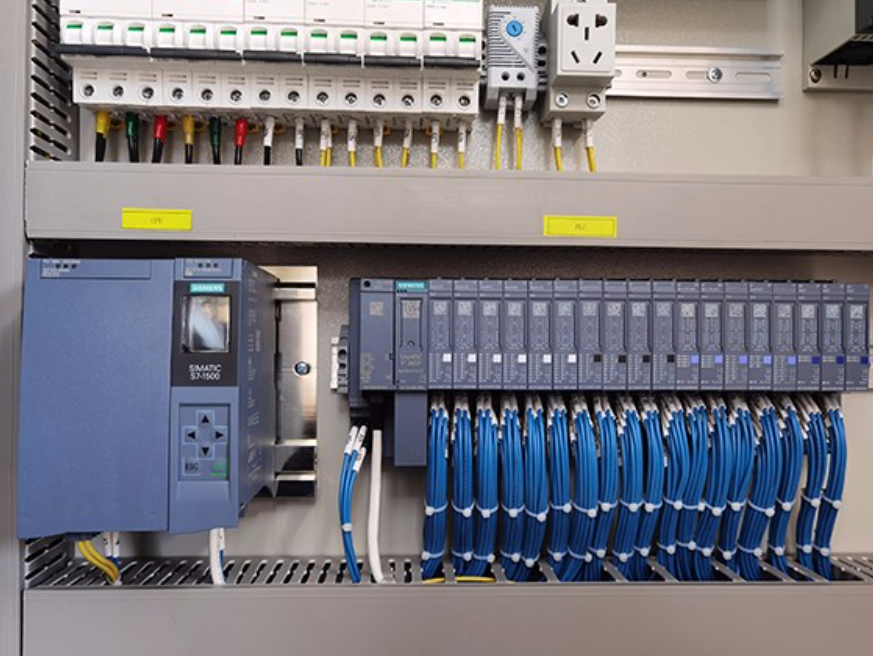

某精密零部件制造商为提升其新能源汽车电池托盘的生产线自动化程度，引入了一套高端五轴机床与高功率激光焊接工作站组成的柔性制造单元。其中，五轴机床的控制核心为西门子S7-1500PLC，基于Profinet网络管理刀库、主轴及各伺服轴。而激光焊接工作站则由一台发那科机器人负责执行焊接路径，其控制器为发那科R-30iB，底层通讯主要基于发那科的FOCAS协议，并兼容Ethernet/IP。

项目核心痛点：

1.协议异构，信息断链：西门子的Profinet与发那科侧（虽使用以太网物理层，但上层协议为私有FOCAS或Ethernet/IP）无法直接对话。机床完成加工后，无法自动向机器人发送“上料完成、可执行焊接”的指令，反之，机器人也无法将焊接状态（如进行中、完成、故障）实时反馈给机床主控系统。

2.人工干预，效率瓶颈：整个生产流程依赖于操作工在现场目视判断机床加工状态，然后手动在机器人示教器上启动焊接程序。这不仅导致生产节拍缓慢，更因人为因素引入了质量与安全风险。

3.数据黑洞，管理盲区：MES系统无法自动获取单元的实时生产数据，如加工周期、设备综合效率、焊接参数等。管理者无法进行精准的生产效能分析和追溯，制约了精益生产的推进。

4.柔性丧失：由于无法实现自动化的程序调用与连锁控制，该单元名为“柔性”，实则僵化，难以快速响应不同产品的混流生产。

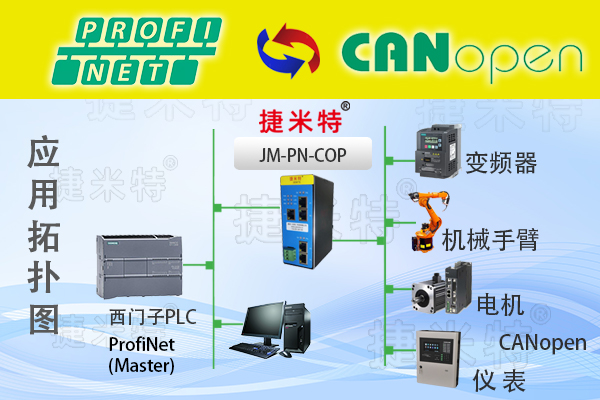

二、解决方案：捷米特JM-PN-COP协议转换网关

为解决以上痛点，我们引入了捷米特JM-PN-COP协议转换网关。这款设备不仅是一个简单的数据采集器，更是一个集成了强大协议解析能力的智能网关和物联网网关。

网关功能简介：

双向协议桥接：核心功能是实现Profinet与Ethernet/IP/CIP的协议双向转换。同时，通过其内置的边缘计算能力，可以对发那科的FOCAS协议数据进行封装和转换，使其成为标准的CIP标签数据。

角色定义清晰：

在西门子Profinet网络中，网关作为IO设备，被S7-1500扫描和读写。

在发那科Ethernet/IP网络中，网关作为适配器，允许机器人控制器通过CIP协议访问其映射的数据区。

数据映射与预处理：用户可通过配置软件，轻松地将西门子PLC的DB块、M区、I/Q区与发那科机器人的IO信号、寄存器进行自由映射。作为边缘计算网关，它还能执行数据过滤、格式统一、报警摘要生成等任务，减轻主控负担。

高实时性与稳定性：专为工业严苛环境设计，保障在连续生产中数据传输的稳定、可靠。

三、实施过程与清晰的系统拓扑

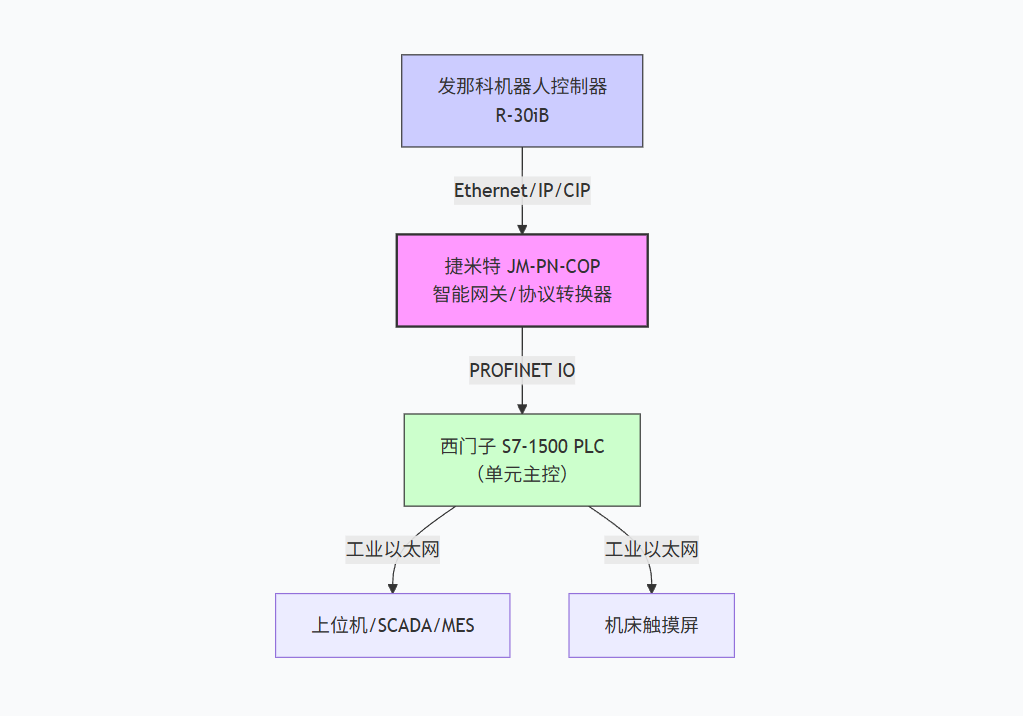

1.硬件连接与拓扑重构

2.软件配置

西门子侧配置：在TIAPortal工程中，导入捷米特提供的GSDML文件，将JM-PN-COP网关添加到ProfinetIO网络。为其分配输入输出地址，例如，分配64字节输入和64字节输出，这相当于为PLC开辟了一块与机器人交换数据的“共享内存区”。

发那科侧配置：在发那科机器人的配置软件中，将网关设置为Ethernet/IP的适配器设备，并配置其CIP连接。将机器人需要输出的信号（如“焊接完成”、“急停状态”）映射到网关的输入数据区，将需要接收的指令（如“启动焊接程序”、“选择程序号”）映射到网关的输出数据区。

网关侧配置：使用捷米特配置工具，建立精确的地址映射表。例如：

将西门子输出字节QB0（一个字节的位信号）映射到发那科的输出信号DO[1]~DO[8]。

将发那科的输入信号DI[1]~DI[8]映射到西门子输入字节IB0。

将西门子DB块中的字数据（如程序编号）映射到发那科的寄存器R[i]。

配置完成后，下载参数至网关并重启系统。此后，西门子PLC只需向指定的输出区写入数据，即可控制机器人动作；同样，通过读取指定的输入区，即可实时获取机器人的所有状态信息。

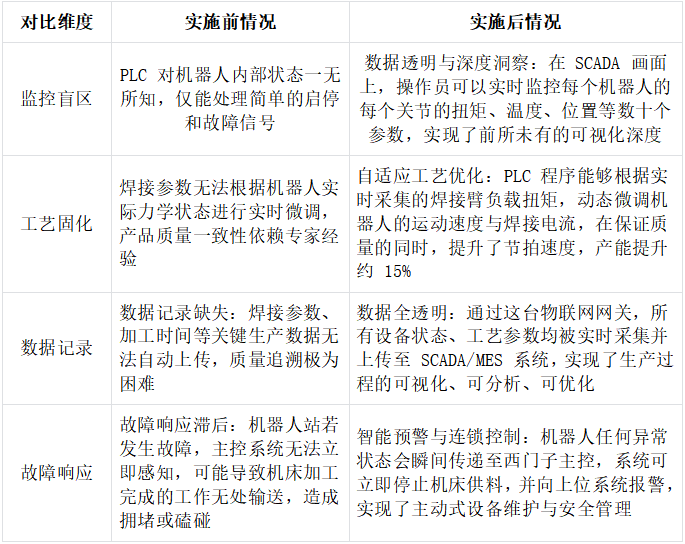

四、应用效果与实施前后对比

五、行业推广与前景展望

捷米特JM-PN-COP网关所展现的智能网关能力，是构建未来智慧工厂的基石。其快速打通异构系统的特性，在以下主流且高速发展的行业中需求尤为迫切：

1.新能源汽车制造：在电池模组/Pack线、电驱动总成装配线、车身焊接线上，充斥着西门子、罗克韦尔、三菱、发那科等多家设备。工业网关是实现托盘自动化调度、拧紧枪与机器人协同、测试数据联调的关键。

2.半导体与显示面板：该行业对洁净搬运、精准对位的要求极高，集成了大量来自不同供应商的机械手、AOI检测设备和精密温控器。数据采集器与边缘计算网关的结合，是实现纳米级控制与全程质量追溯的生命线。

3.智能物流与仓储：堆垛机、分拣机、AGV之间的高效协同，是保障物流畅通的核心。通过物联网网关实现不同品牌控制器之间的实时数据交换，可以大幅提升整个物流系统的吞吐量和可靠性。

4.工业机器人集成应用：在焊接、喷涂、打磨等机器人应用领域，将机器人与外围的变位机、视觉系统、工具快换装置进行无缝集成，是发挥机器人最大效能的必要条件。

六、总结

在工业4.0与数字孪生技术日益普及的今天，数据的自由流动是智能制造的血液。本项目成功验证了，捷米特JM-PN-COP这类专业的工业网关，已超越了传统协议转换的范畴，它集物联网网关的连接能力、边缘计算网关的预处理能力、数据采集器的汇聚能力于一身，是名副其实的智能网关。

它以其高度的专业化与可靠性，精准地解决了高端制造领域中多品牌、异构系统集成的核心痛点，将信息孤岛融汇成智能生产的通途。展望未来，随着高端装备制造业的持续升级与柔性化生产需求的爆发，这种能够快速部署、赋能数据驱动的智能网关解决方案，必将成为推动中国精密制造迈向新高度的关键使能技术，在更广阔的工业场景中扮演不可或缺的核心角色。

《具体内容配置过程及其他相关咨询请与武工留言交流》
