一、案例背景与项目痛点

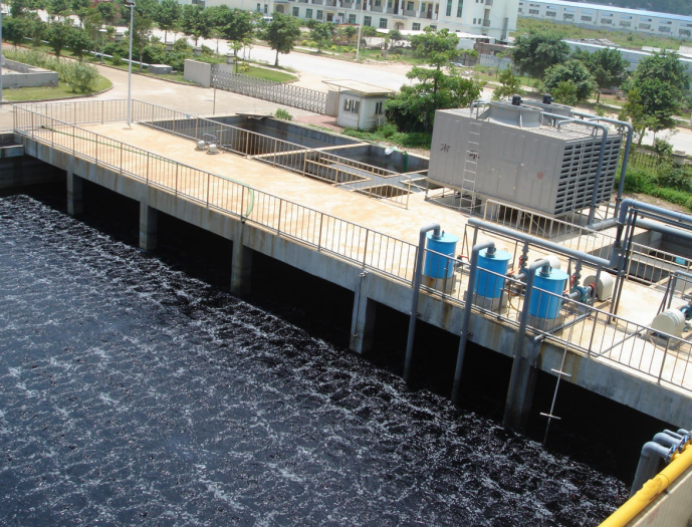

某市政污水处理厂旨在提升其“精确曝气”与“泵站联动”控制水平，需要对多个关键工艺节点（如进水井、曝气池、出水渠等）的液位数据进行实时采集与监控。这些监测点分散且环境潮湿，新增的液位传感器大多支持RS485接口与标准的ModbusRTU协议，性价比高且部署灵活。然而，厂区的核心控制系统采用的是西门子S7-1200PLC，其原生通讯接口为PROFINET工业以太网。

项目面临的核心痛点如下：

1.协议壁垒：西门子S7-1200PLC不直接支持ModbusRTU主站功能，无法直接读取传感器数据。

2.信号传输距离限制：RS485信号有效传输距离通常为1200米，对于分布广泛的厂区，传感器信号无法直接送达中央控制室的PLC。

3.布线成本高昂：若为每个远程传感器单独拉设电缆至PLC，不仅电缆成本高，施工复杂，且后期维护困难。

4.数据集成困难：关键工艺参数无法自动接入主流的上位系统（如WinCC、组态王），依赖于人工现场抄表记录，数据滞后且易出错。

5.系统扩展性差：未来若需增加压力、流量、PH值等Modbus仪表，现有系统架构难以灵活扩展。

二、解决方案：捷米特JM-PN-RTU协议转换网关

针对上述痛点，我们引入了捷米特JM-PN-RTU协议转换网关。这款设备不仅是一个简单的协议转换器，更是一个集成了数据采集器和协议转换网关能力的智能网关。

网关功能简介：

双向协议转换：核心功能是实现PROFINET与ModbusRTU之间的双向协议转换。在PROFINET侧，它作为智能从站；在Modbus侧，它作为主站，主动轮询连接的多个从站设备。

多设备接入：具备1个PROFINET接口和2个独立的RS485接口，可同时接入多达32个Modbus从站设备（如液位计、流量计、阀门等），是一个高效的数据采集器。

即插即用与灵活配置：通过简单的网页或配置软件，可轻松设置Modbus从站地址、功能码、寄存器地址与PROFINETIO映射区的对应关系。

信号中继与隔离：内置信号隔离与中继功能，有效延长通讯距离，保障在复杂工业环境下的通讯稳定性。

三、清晰的解决方案与实施过程

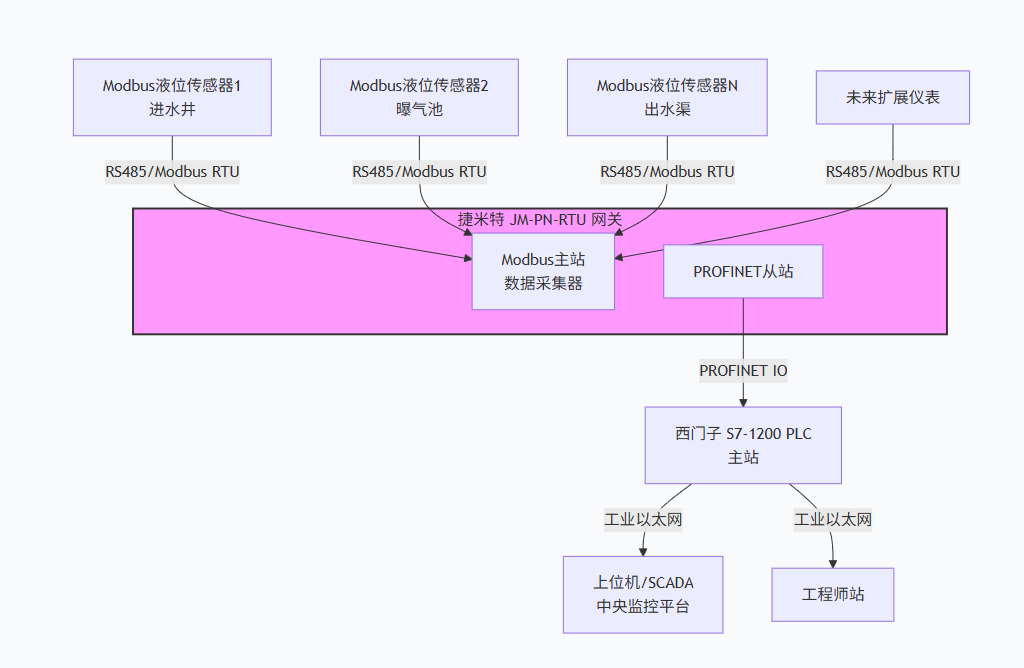

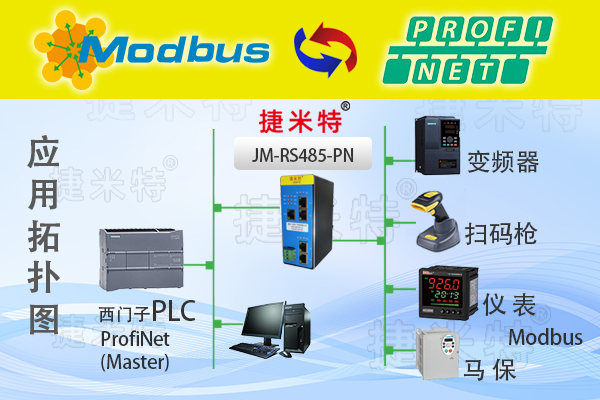

1.系统拓扑重构

2.实施过程

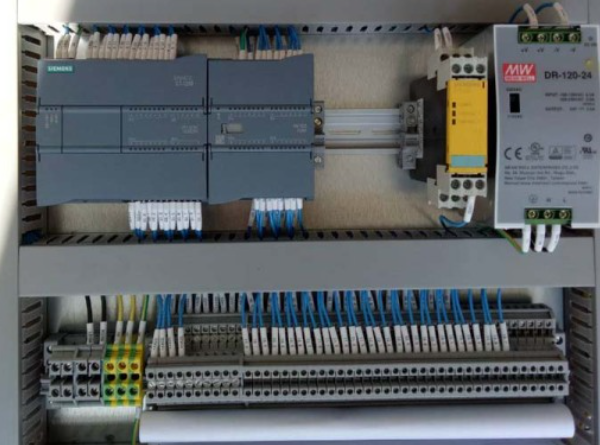

硬件部署：在厂区内选择中心位置安装捷米特JM-PN-RTU网关，通过现场总线串联所有Modbus液位传感器，最后通过网线将网关接入厂区的PROFINET网络。

西门子侧配置：在TIAPortal工程中，添加捷米特网关的GSDML文件，将其作为一个标准的PROFINETIO设备组态到S7-1200PLC的网络中。根据传感器数量，为其分配足够的输入/输出映射区（例如，每个传感器占用2个字节的输入字用于传输液位值）。

网关侧配置：使用配置软件，设定网关在Modbus网络中的主站参数（如波特率、校验位）。然后，为每一个液位传感器（从站）建立一条轮询指令，包括其从站地址、功能码（如03H读保持寄存器）、起始寄存器地址、数据长度，并将读取到的数据映射到TIAPortal中定义的PROFINET输入地址的相应偏移位置。

PLC编程与上位机组态：在S7-1200中，编程直接访问映射区的数据，即可获得实时的液位值。上位机软件（如WinCC）通过OPCUA或直接驱动读取PLC数据，从而在监控画面上动态显示所有监测点的液位、历史曲线和报警信息。

四、应用效果与实施前后对比

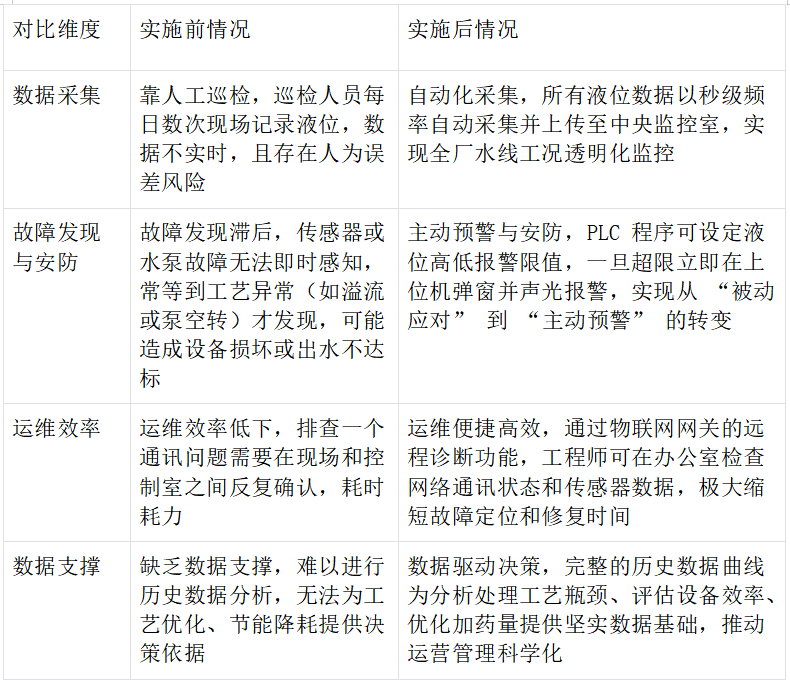

五、行业推广与前景展望

捷米特JM-PN-RTU网关所代表的工业网关解决方案，其“承上启下、打通异构”的能力，在众多面临数字化升级的行业中具有普适性。我们重点推荐以下主流且高速发展的行业：

1.智慧水务与水利：从水源地、水厂到供水管网，存在大量不同品牌的PLC、RTU与Modbus仪表（如压力、流量、水质监测）。智能网关是构建“城市水模型”与“漏损控制系统”不可或缺的数据入口。

2.新能源光伏发电：大型光伏电站由数以万计的光伏组串和逆变器组成，其中大量逆变器采用Modbus协议。通过数据采集器汇聚数据，是实现电站高效运维、发电量分析和电网调度响应的核心。

3.智能楼宇与园区：楼宇自控系统（BA）需要集成空调、照明、配电、安防等多个子系统，协议繁杂。物联网网关是实现各子系统数据互通，构建统一能效管理平台的理想选择。

4.冷链物流与仓储：在需要全程温控的场景中，分布广泛的温湿度传感器（多为Modbus）需要通过协议转换网关进行本地聚合与报警，再上传至云平台，确保药品、食品的品质与安全。

六、总结

本项目是工业网关在环保基础设施领域成功应用的典范。捷米特JM-PN-RTU不仅是一个协议转换的“翻译官”，更是一个承上启下的物联网网关、一个高效可靠的数据采集器、一个具备初步逻辑处理能力的协议转换网关。它以其卓越的兼容性、灵活的扩展性和稳定的性能，成功化解了污水处理厂中异构设备联网的核心矛盾。

通过部署这款智能网关，污水处理厂实现了从依赖人工经验到数据驱动智能运营的跨越，在提升处理效率、保障稳定达标、降低运行能耗和优化人力资源方面取得了显著成效。随着物联网、大数据与实体经济深度融合的浪潮推进，这种标准化、模块化、易于部署的网关方案，必将在智慧城市、智能制造、绿色能源等更多关乎国计民生的前沿行业中，扮演越来越重要的“数据毛细血管”角色，为构建万物互联的智能世界奠定坚实基础。
