一、案例背景与项目痛点

案例背景：

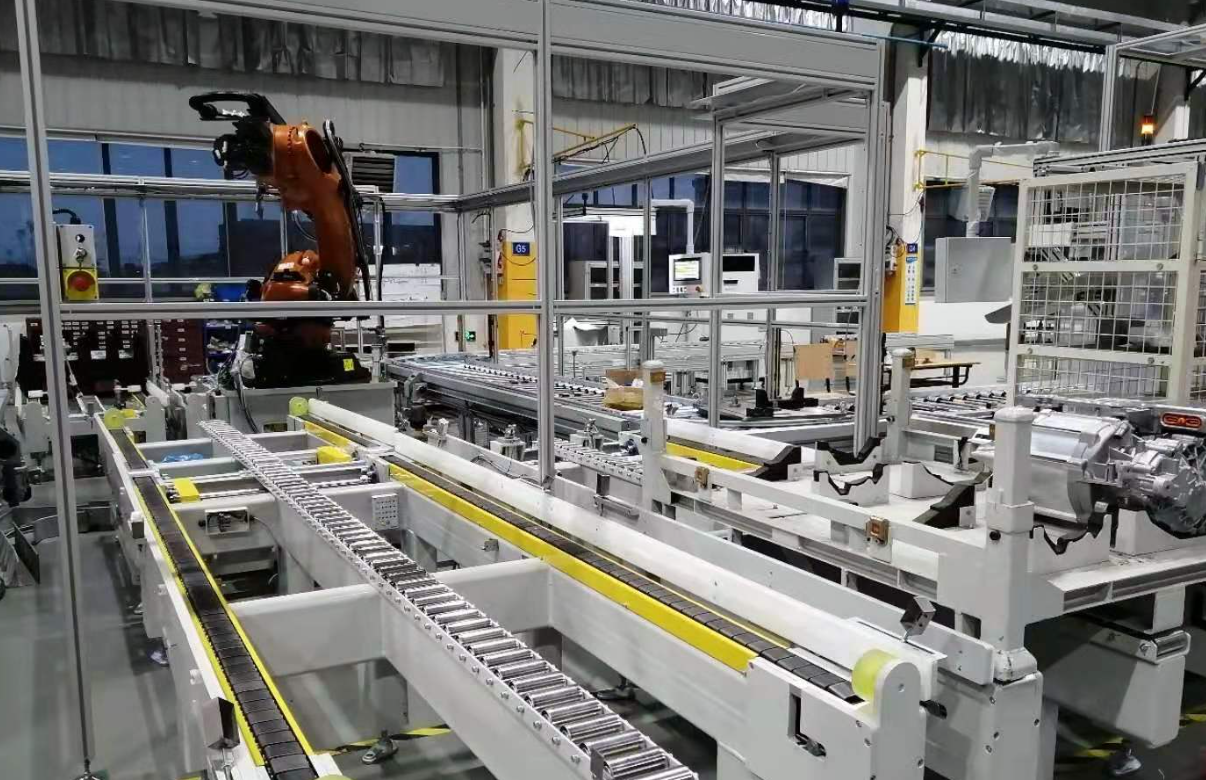

某汽车零部件制造商新建一条自动化装配线。其主控制系统采用在工控领域广受欢迎的西门子S7-1200PLC，其原生网络为PROFINET。然而，由于技术选型、成本优化或特定工艺要求，生产线上的多台精确定位设备（如机械手、传送带定位模块）选用了支持EtherNet/IP协议（常见于罗克韦尔等品牌生态系统）的高性能伺服驱动器。

项目痛点：

1.协议壁垒，直接通信无望：西门子S7-1200的PROFINET协议与伺服驱动器的EtherNet/IP协议互不兼容，如同两个使用不同语言的人，无法直接进行指令与状态数据的交换。

2.控制精度难以保证：无法实现实时、高速的位置指令发送和位置反馈接收，导致运动控制存在延迟或误差，影响装配精度和生产节拍。

3.系统集成度低：伺服驱动器成为“信息黑盒”，其运行状态、故障报警、扭矩反馈等关键数据无法上传至主PLC，更无法集成到上层MES（制造执行系统），难以实现预测性维护。

4.布线复杂与成本失控：若为伺服系统单独配置一套支持EtherNet/IP的控制器（如另一品牌PLC），将导致系统架构复杂、硬件成本翻倍、布线工程量大增。

5.调试与运维困难：工程师需要同时掌握两套不同的网络配置与调试工具，增加了人员技能要求与调试周期，日常维护和故障排查也变得异常繁琐。

二、解决方案：捷米特JM-EIPM-PN协议转换网关

面对上述挑战，我们引入了捷米特JM-EIPM-PN协议转换网关。这款设备不仅仅是一个简单的协议转换器，它更是一个集成了数据采集器、物联网网关和协议转换网关功能的智能网关。

网关功能简介：

双向协议桥接：核心功能是实现PROFINET和EtherNet/IP之间的双向、高速数据转换。它在PROFINET侧作为IO设备，在EtherNet/IP侧作为适配器，完成两种协议报文的精准“翻译”。

灵活的数据映射：用户可通过直观的配置软件，自由定义西门子PLC的I/O数据区与EtherNet/IP伺服驱动器的Assembly实例数据之间的映射关系，实现控制字、状态字、目标位置、当前位置等关键数据的无缝交换。

边缘侧数据处理：作为一款协议转换网关，它可对采集到的伺服数据进行初步处理，如单位换算、阈值判断、简单逻辑运算，减轻主PLC的负担。

状态监控与诊断：实时监控通信链路状态，一旦出现网络中断或从站故障，能迅速上报诊断信息，便于快速定位问题。

三、清晰的解决方案与实施过程

解决方案描述：

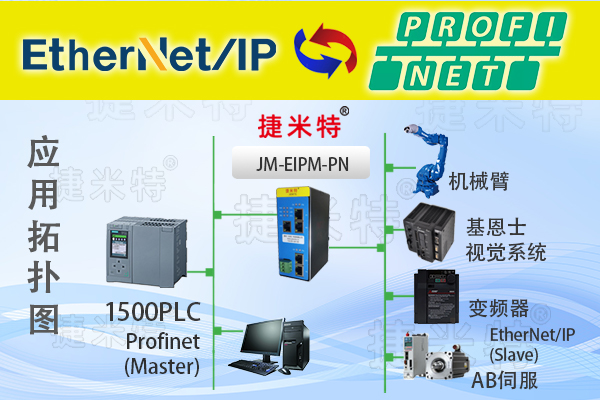

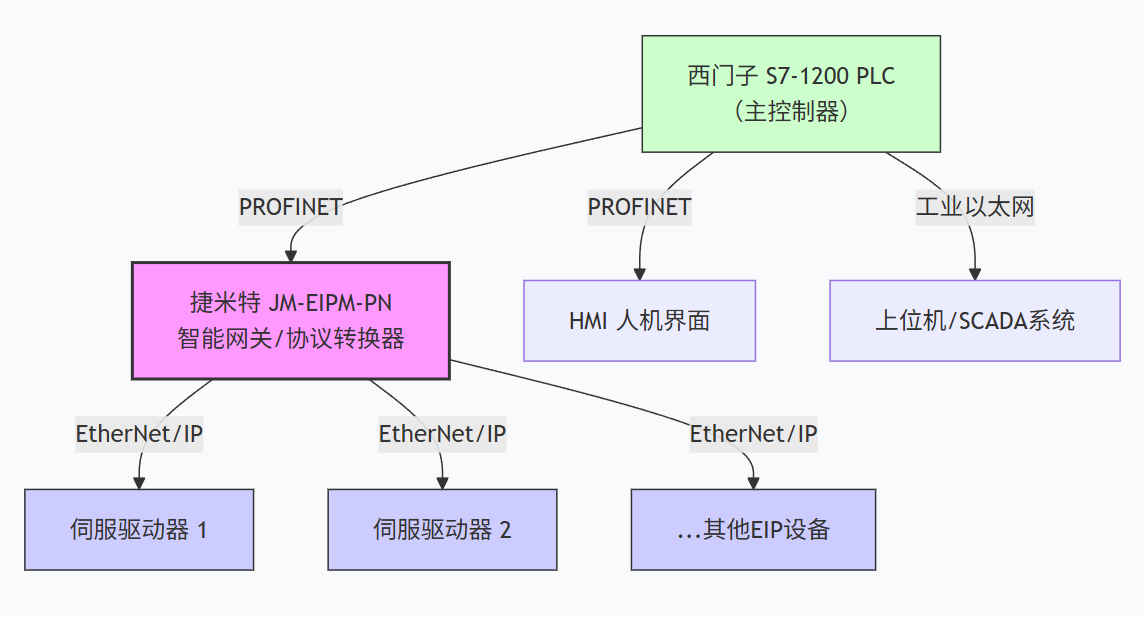

本方案的核心是利用捷米特JM-EIPM-PN网关作为通信枢纽。在物理层，网关同时接入PROFINET和EtherNet/IP两个网络；在数据层，它建立起两个网络间数据交换的透明通道。西门子S7-1200PLC无需知晓伺服驱动的具体协议，只需像控制本地PROFINET设备一样，对网关映射的输入输出地址进行读写操作。网关则会实时地将这些命令转换为EtherNet/IP报文，发送给伺服驱动器，并将其反馈数据传回给PLC。

实施过程：

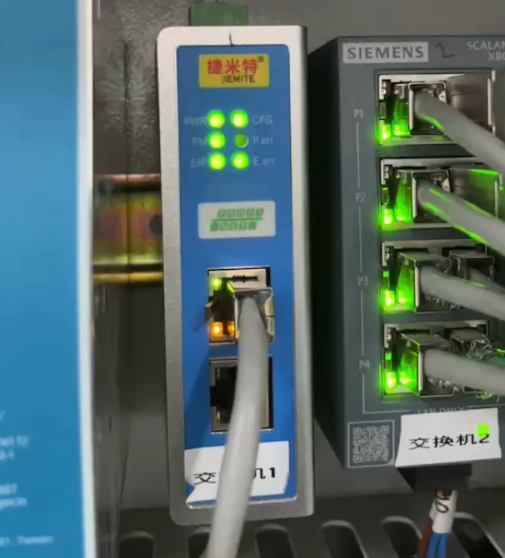

1.硬件连接：将西门子S7-1200的PROFINET端口与网关的PN端口连接；将网关的EIP端口与所有EtherNet/IP伺服驱动器接入同一工业交换机，构成物理网络。

2.西门子侧配置：在TIAPortal工程中，通过GSDML文件安装网关设备。将其添加到PROFINET网络，并分配所需的输入/输出字节长度（例如，32字节输入/32字节输出）。

3.伺服驱动器配置：在伺服专用的配置软件（如Studio5000或伺服自带工具）中，设置每个驱动器的EtherNet/IP参数（如IP地址），并确认其Assembly实例的数据结构。

4.网关配置：使用捷米特提供的配置软件，建立精确的数据映射表。例如，将S7-1200的输出区（控制命令）映射到伺服驱动器的InputAssembly（目标位置、控制模式），将伺服驱动器的OutputAssembly（实际位置、状态字）映射到S7-1200的输入区。

5.程序编写与调试：在S7-1200的PLC程序中，对映射的I/O地址进行编程，实现运动控制逻辑。最后，进行联合调试，优化控制参数，验证通信的实时性与稳定性。

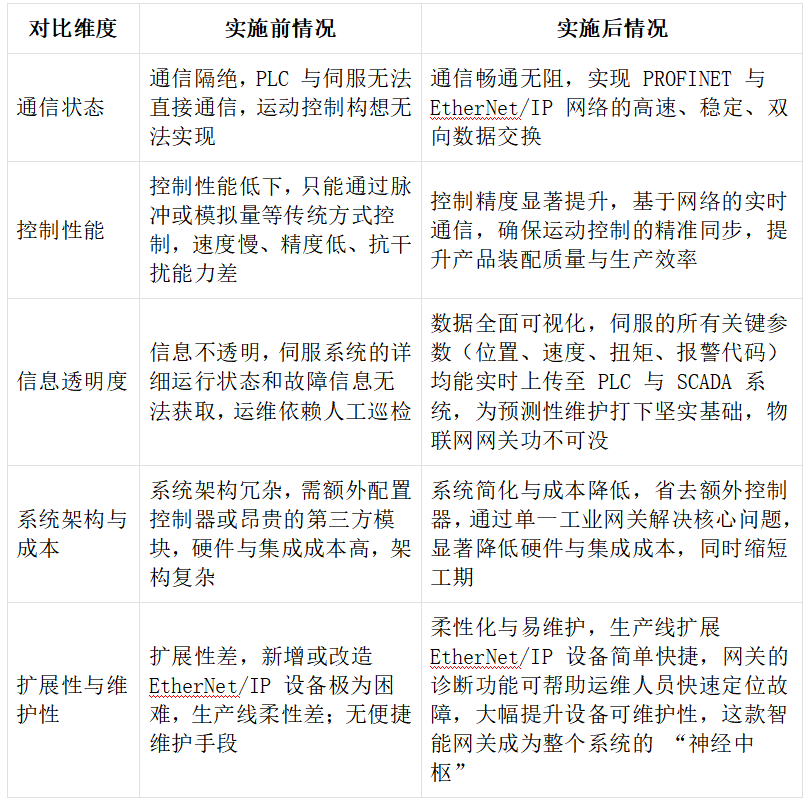

四、应用效果与项目实施前后对比

五、行业推广与前景展望

捷米特JM-EIPM-PN网关所代表的异构集成能力，是构建未来智慧工厂的基石。在以下主流且高速发展的行业中，其需求尤为迫切：

1.锂电与光伏制造：该行业生产线对涂布、卷绕、层压等工序的运动控制精度要求极高，设备来源多样，是PROFINET与EtherNet/IP混用的典型场景。此类工业网关是实现整线设备集成的关键。

2.工业机器人与协作机器人：机器人本体内部分关节驱动器常采用EtherNet/IP，而产线主控往往采用西门子PLC。网关能完美实现机器人与主控系统的深度融合。

3.智能物流与仓储：堆垛机、分拣机、AGV调度系统涉及多品牌PLC与驱动器的协同，作为数据采集器和协议转换中心的协议转换网关至关重要。

4.半导体与电子制造：芯片封装、SMT贴片等设备精度至高，对不同品牌高端设备的统一控制需求强烈，此类智能网关是打破技术垄断、实现自主集成的利器。

六、总结

在自动化车间迈向数字化、智能化的征程中，数据流的畅通是运行的血液。本项目成功验证了捷米特JM-EIPM-PN作为一款多功能工业网关，在解决西门子PROFINET与EtherNet/IP伺服系统集成问题上的卓越价值。它超越了传统数据采集器的范畴，集协议转换、边缘计算、状态诊断于一身，是名副其实的智能网关和物联网网关。

它以其稳定可靠的性能、灵活简便的配置，将复杂的系统集成问题转化为标准化的产品应用，极大地降低了技术门槛和实施成本。展望未来，随着制造业转型升级的深入，这种能够“化繁为简”、赋能存量资产、打通信息壁垒的协议转换网关解决方案，必将在更多代表中国智造方向的行业中绽放异彩，成为推动产业升级不可或缺的技术力量。
